| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A182 F316L شفة SWRF من الفولاذ المقاوم للصدأ |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| تفاصيل التغليف: | علبة خشب رقائقي ، منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C، T/T |
| المعيار: | ASTM A182 / ASME SA182 | البعد: | الـ ASME B16.5، ب1648، B16.47 السلسلة A أو السلسلة B |
|---|---|---|---|
| المواد: | الفولاذ المقاوم للصدأ 304 / 304L / 316L / 310S / 321 إلخ. | الحجم: | نصف بوصة إلى 48 بوصة |
| الضغط: | 150 # ، 300 # ، 600 # ، 900 # ، 1500 # 2500 # إلخ. | النوع: | فلنجة ملولبة ، فلنجة منزلقة ، فلنجة ملحومة بالمقبس ، فلنجة برقبة ملحومة ، فلنجة مفصلية LAP ، فلنجة ع |
| العملية: | مزورة ، حفر / ثني / ختم ، صب ، صب الرمل وتصنيع CNC ، تزوير + معالجة + معالجة حرارية | نوع الختم: | وجه مسطح ، وجه مرتفع ، مفصل حلقي |
| التطبيق: | الغاز الطبيعي ، الكيماويات ، البترول ، بناء السفن ، البحرية ، صناعة الورق ، المعادن ، الكهرباء ، الط | ||
| إبراز: | شفة ملحومة مأخذ,B16.5 صفيحة SWRF,طلاء ASTM A182 F316L SWRF,B16.5 SWRF Flange,ASTM A182 F316L SWRF Flange |
||

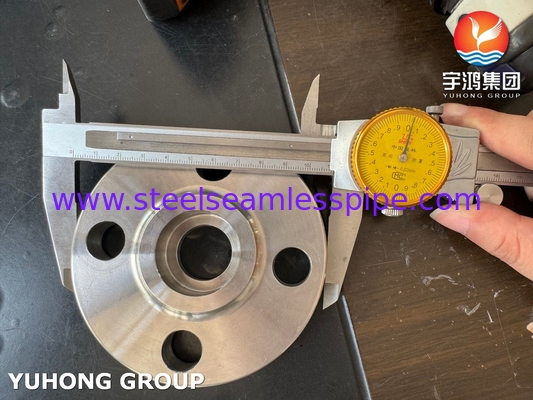

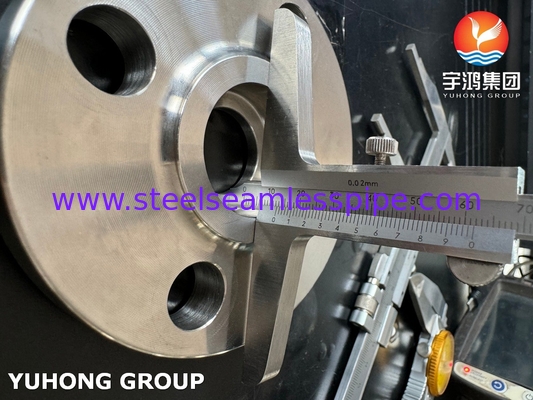

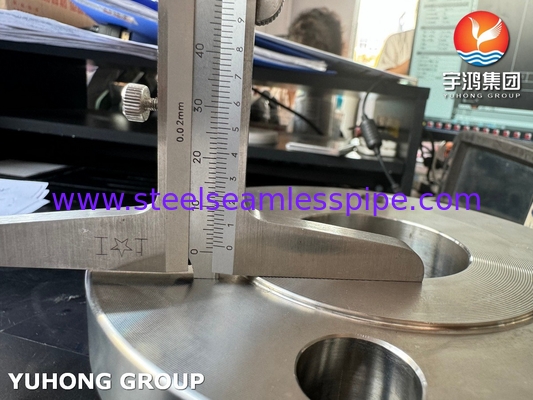

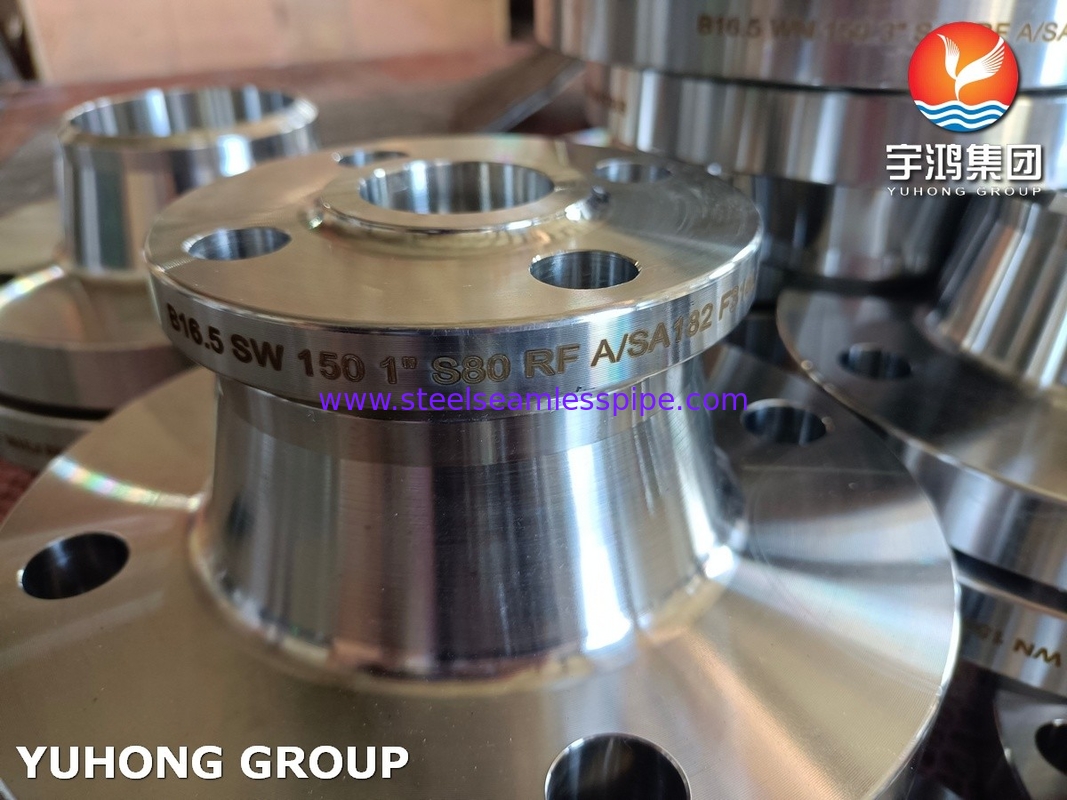

ASTM A182 F316L فولاذ المقاوم للصدأ الصندوق المطاطي B16.5 SWRF فلانج
يحتوي شفرة الحامية على فتحة (أو فتحة) يتم إدخال الأنابيب فيها ، مما يسمح بصلة قوية وملحومة. يحدث الحام في قاعدة الشفرة وحول الأنابيب ،خلق رابطة قويةهذا التصميم يساعد على تقليل احتمال تركيزات الإجهاد ويعزز توزيع حمولة أكثر تكافؤا.تطبيقات درجات الحرارة العالية حيث تكون الموثوقية حاسمة.
مزايا المسامير الملحومة بالمقبس
المفاصل القوية: عملية اللحام تخلق رابطة قوية يمكنها تحمل الضغط والحرارة العالية، مما يجعلها مناسبة للتطبيقات الصعبة.
التصميم المدمج: يمكن استخدام شرائح لحام المقابس في المنشآت المفقودة بشكل ضيق بسبب تصميمها المدمج.
مخاطر تسرب منخفضة: عندما يتم لحامها بشكل صحيح ، يكون لديهم فرصة أقل لتسرب مقارنةً بالشرائح المتدلية.
التثبيت الأسهل: يسمح تصميم المقبس بمواءمة وتثبيت الأنابيب بشكل أسهل ، حيث يتم الاحتفاظ بالأنابيب في مكانها قبل اللحام.
انخفاض تركيز الإجهاد: يقلل التصميم من تركيز الإجهاد ، مما يعزز السلامة العامة لنظام الأنابيب.
الصفوف المكافئة للشريحة ASTM A182 F316L SS
| المعيار | المصنع الرابع | الأمم المتحدة | الـ JIS | ب.س. | GOST | (أفنور) | إين |
| SS 316L | 1.4404 / 14435 | S31603 | SUS 316L | 316S11 / 316S13 | 03Ch17N14M3 / 03Ch17N14M2 | Z3CND17‐11‐02 / Z3CND18‐14‐03 | X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
أنواع أخرى من الشظايا
| أسطوانات ASTM A182 SS 316L المنزلقة | أسطوانات ذات أسلاك ASTM A182 SS 316L |
| طرفات رقبة الصلبة ASTM A182 SS 316L | أجهزة الصناعة المعدنية |
| أسطوانات عمياء ASTM A182 SS 316L | أجهزة التخفيف ASTM A182 SS 316L |
| طوابق المفاصل الحلقية ASTM A182 SS 316L | أسطوانات الصفائح ASTM A182 SS 316L |
| طرفات فتحة ASTM A182 SS 316L | أسطوانات مزورة من طراز ASTM A182 SS 316L |
| طوابق المفاصل من نوع الحلقة ASTM A182 SS 316L | أسطوانات مربعة ASTM A182 SS 316L |
تفاصيل المنتج
معايير SS 316L للشظايا / أنواعها ودرجة الضغط
| ASME/ANSI B 16.5 | اللحام الشريحة الرقبة، الانزلاق على اللحام، اللحام العمياء، عالية محور اللحام العمياء اللحام المقبس اللحام، اللحام المشترك الحلق، اللحام المتداخل، اللحام الدبوس، اللحام المشترك حلقة النوع |
| فئة الضغط | 150300، 400، 600، 900، 1500، 2500 |
| ASME/ANSI B 16.47 | طوق الرقبة الحامية، طوق العمى [سلسلة A و B] |
| فئة الضغط | 75، 150، 300، 400، 600، 900 |
| ASME/ANSI B 16.36 | أجهزة اللحام، أجهزة التزلج على الأجهزة، أجهزة اللحام ذات الخيوط |
| فئة الضغط | 300400، 600، 900، 1500، 2500 |
| BS 4504 SEC 3.1 | اللفافة الحامية الرقبة ، اللفافة المنزلقة على اللفافة ، اللفافة المزدوجة بالخيوط ، اللفافة نهاية الأنابيب ، اللفافة الصفيحة ، اللفافة الصفيحة المفتوحة ، اللفافة المفتوحة مع اللفافة الرقبة الحامية ، اللفافة الفارغة |
| فئة الضغط | من 2.5 إلى 40 جنيه |
| BS 4504[الجزء الأول] | اللحام الشريحة الرقبة، محفوفة على الزحف على حبل محفوفة بالخيوط، اللحام الصفيح، الصفيحة فضفاضة مع لحام على طوق الصفيحة، الشريحة الفارغة |
| فئة الضغط | PN 2.5 إلى PN 400 |
| BS 1560 BOSS | اللحام الشريحة الرقبة، ولحام المقبس، والشريحة الانزلاقية، والشريحة العمياء، والشريحة الرئيسية الملفوفة، والشريحة المفصلة |
| فئة الضغط | 150300، 400، 600، 900، 1500، 2500 |
| BS10 | اللحام الشريحة الرقبة، اللحاء الزحلق على اللحاء، الزحلق رئيس اللحاء، الزحلق رئيس اللحاء، العمى اللحاء |
| الجدول | د، إ، إف، ه |
| شفرات الدين | DIN 2527, 2566, 2573, 2576, 26412642، 2655 ، 2656 ، 2627 ، 2628 ، 2629 ، 2631 ، 2632 ، 2633 ، 2634 ، 2635 ، 2636 ، 26372638، 2673 |
| فئة الضغط | من 6 إلى 100 جنيه |
اختبار PT
التطبيق
نظم الأنابيب
المعالجة الكيميائية
محطات معالجة المياه
صناعة الأغذية والمشروبات
أنظمة HVAC
صناعة النفط والغاز
التطبيقات البحرية
صناعة الأدوية
توليد الطاقة
