| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| رقم الموديل: | أسمي SA240 SS304 |
| الحد الأدنى لكمية: | عشرة قطع |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | المتطلبات / حالة التعبئة الخشبية |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 5000 قطعة شهريا |
| المواصفات: | ASME SA240 | الدرجة: | SS304 |
|---|---|---|---|
| NDT: | يوتا ، PT ، MT | الشكل: | اسطوانة |
| التطبيق: | مبادل حراري ، غلاية ، وعاء ضغط ، مفاعل كيميائي ، محطة توليد كهرباء ، طاقة ، بتروكيماويات | الحجم: | حسب رسم العميل |
| إبراز: | مبادلة الحرارة أوراق أنابيب الفولاذ المقاوم للصدأ,SS304 أوراق الأنابيب من الفولاذ المقاوم للصدأ,أوراق أنابيب الصلب المقاوم للصدأ ASME SA240,SS304 Stainless Steel Tubesheet,ASME SA240 Stainless Steel Tubesheet |
||

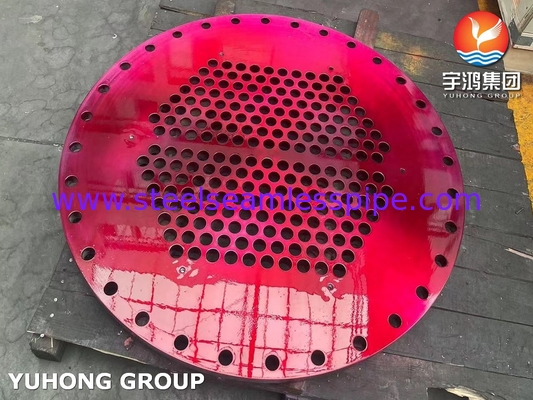

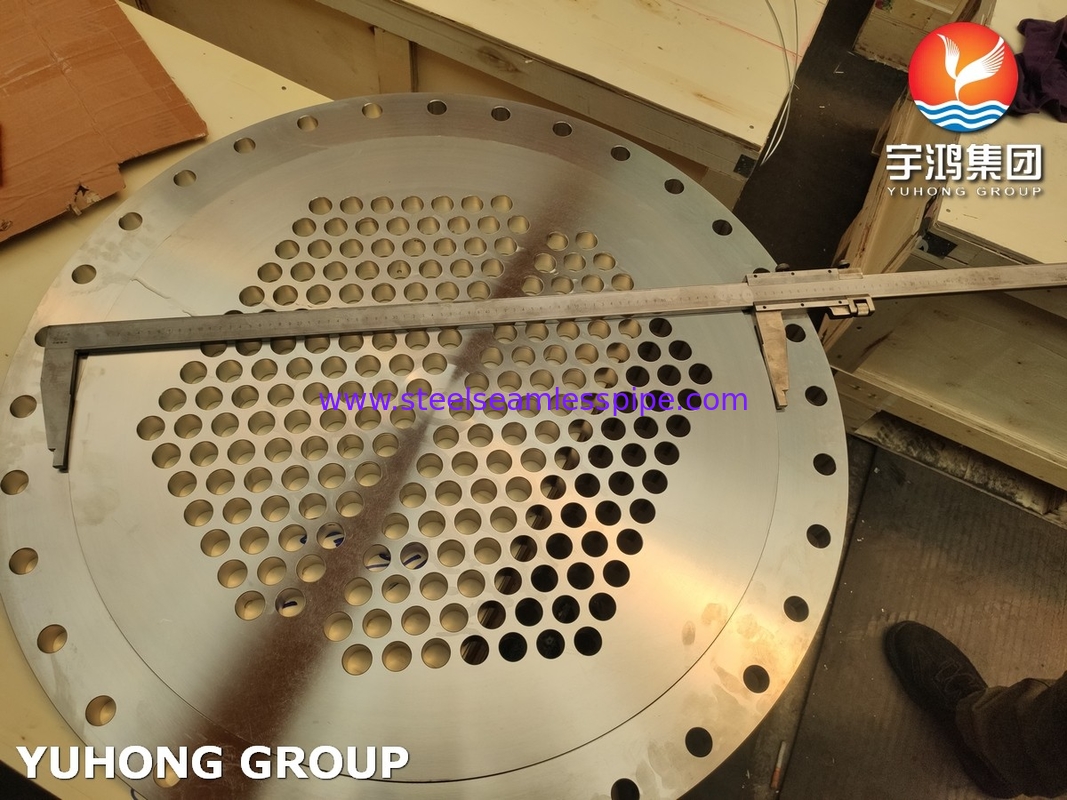

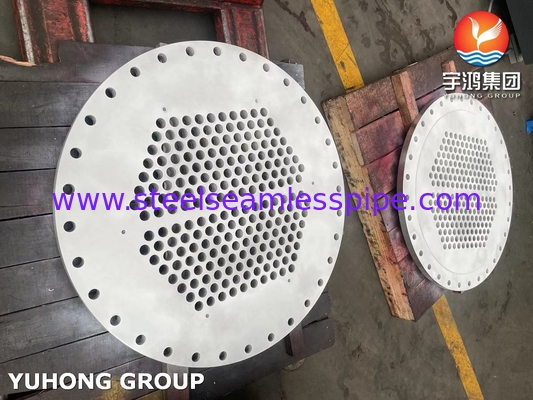

الصفحة الأنبوبية من الصلب المقاوم للصدأ لأجهزة تبادل الحرارة
ورقة أنبوب المبادل الحراري هي لوحة دائرية تثبت الأنابيب وتختم الوسيط في المبادل الحراري. ورقة أنبوب المبادل الحراري هي علبة أنبوب يمكن لحامها لتثبيت الأنابيب.أوراق الأنابيب المركبة التي نقدمها يمكن أن توفر الموارد وتخفيض التكاليف دون الحد من تأثير الاستخدام (مقاومة التآكل، المقاومة الميكانيكية، الخ).
اعتمادا على التطبيق، يمكن أن تكون ورقة الأنبوب مصنوعة من مختلف المعادن أو من مركبات الراتنج أو البلاستيك.
يمكن تغطية ورقة الأنابيب بمادة تغطية تعمل كحاجز للتآكل وعازل ويمكن أيضًا تزويدها بمنشأ غالفاني.
يمكن استخدام أوراق الأنابيب في أزواج في تطبيقات تبادل الحرارة أو بشكل فردي عند دعم العناصر في المرشح.
السمات الرئيسية لألواح أنابيب الفولاذ المقاوم للصدأ:
1المواد: يتم اختيار الفولاذ المقاوم للصدأ لمقاومته الممتازة للتآكل والخصائص الميكانيكية.تعتمد الدرجة المحددة من الفولاذ المقاوم للصدأ المستخدمة على التطبيق والظروف البيئية التي سيتم تعريض المبادل الحراري لها.
2مقاومة التآكل: مقاومة التآكل من الفولاذ المقاوم للصدأ أمر بالغ الأهمية في تطبيقات المبادلات الحرارية،حيث أن مبادلات الحرارة قد تكون عرضة لمجموعة متنوعة من المواد الكيميائية وتقلبات درجة الحرارة.
3التوصيل الحراري: الفولاذ المقاوم للصدأ لديه توصيل حراري جيد ، مما يسمح بنقل الحرارة بكفاءة بين الأنابيب وشريحة الأنابيب.
4القوة الميكانيكية: يجب أن تتحمل ورقة الأنبوب الإجهادات الميكانيكية الناجمة عن فرق الضغط بين السوائل على جانبي المبادل الحراري.
5ترتيب الأنابيب: تم تصميم ورقة الأنابيب مع ثقوب أو ثقوب أنابيب لاستيعاب الأنابيب ،ويمكن أن يختلف ترتيب هذه الثقوب اعتمادا على نوع المبادل الحراري ومتطلبات (على سبيل المثال، المبادلات الحرارية الثابتة أو العائمة أو U-tube).
6التلحيم: في معظم الحالات ، يتم لحام الأنابيب إلى ورقة الأنابيب لضمان اتصال آمن ومختوم.يجب أن تتطابق عملية اللحام المستخدمة مع خصائص مواد الفولاذ المقاوم للصدأ وتكون مناسبة للاستخدام المقصود.

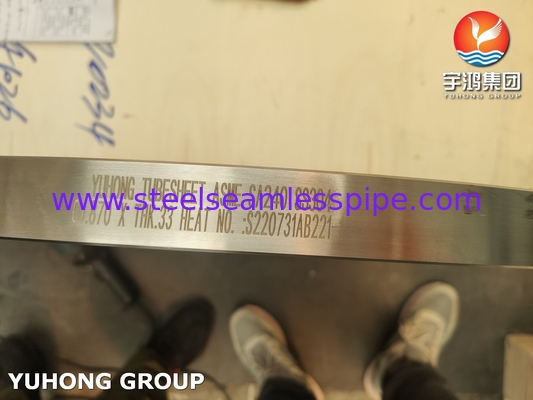

العلامة:
اختبار اختراق (PT)
الصلب المقاوم للصدأ 304 التركيب الكيميائي %
| الدرجة | ج | م | (ب) | S | نعم | نـي | سي سي | في |
|---|---|---|---|---|---|---|---|---|
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.0 | 8-11 | 18-20 | بال. |
الصلب المقاوم للصدأ 304 الصفات المكافئة
| المعيار | المصنع الرابع | الأمم المتحدة | الـ JIS | ب.س. | GOST | (أفنور) | إين |
| F304 | 1.4301 | S30400 | SUS 304 | 304S31 | 08Х18Н10 | Z7CN18-09 | X5CrNi18-10 |
التطبيقات:
1صناعة البتروكيماويات
2صناعة الأدوية
3صناعة الأغذية
4صناعة الطيران والفضاء
5صناعة الديكور المعماري
6صناعة النفط والغاز
7أجزاء مبادلات الحرارة
