| Place of Origin: | China,Korea |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| Model Number: | Heat Exchanger Baffle, Impingement plate,Transverse baffle,Partition pass plate (Partition plate ) |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | 1--10000 USD |
| Packaging Details: | Ply wooden case / Pallet |
| Delivery Time: | 5---35 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 10000 tons/month |
| مادة الحاجز: | ASME SA516 GR.70.009 | نوع المحاذية: | حاجز قطعي مفرد؛ حاجز قطعي مزدوج؛ حاجز قطعي ثلاثي؛؛ حاجز القرص والدونات؛ حاجز الفتحة |
|---|---|---|---|
| الاختبار: | PMI، PT، UT، قياس الحجم | المعيار: | فريق RCB 4.1، RCB 4.2، RCB 4.3، RCB 4.4 |
| إبراز: | يربك المبادل الحراري,الصيغة القياسية SA516 GR.70,عازل لمتبادل الحرارة,ASME SA516 GR. 70 Baffle,Baffle for Heat Exchanger |
||

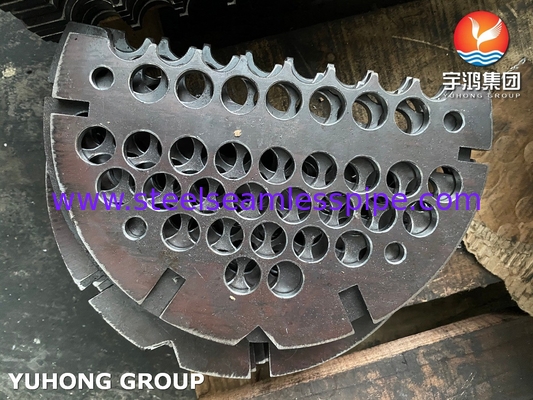

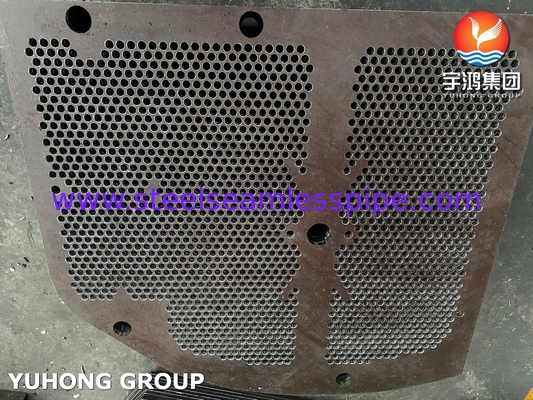

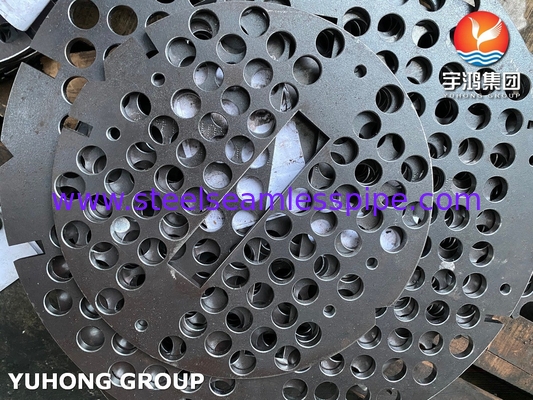

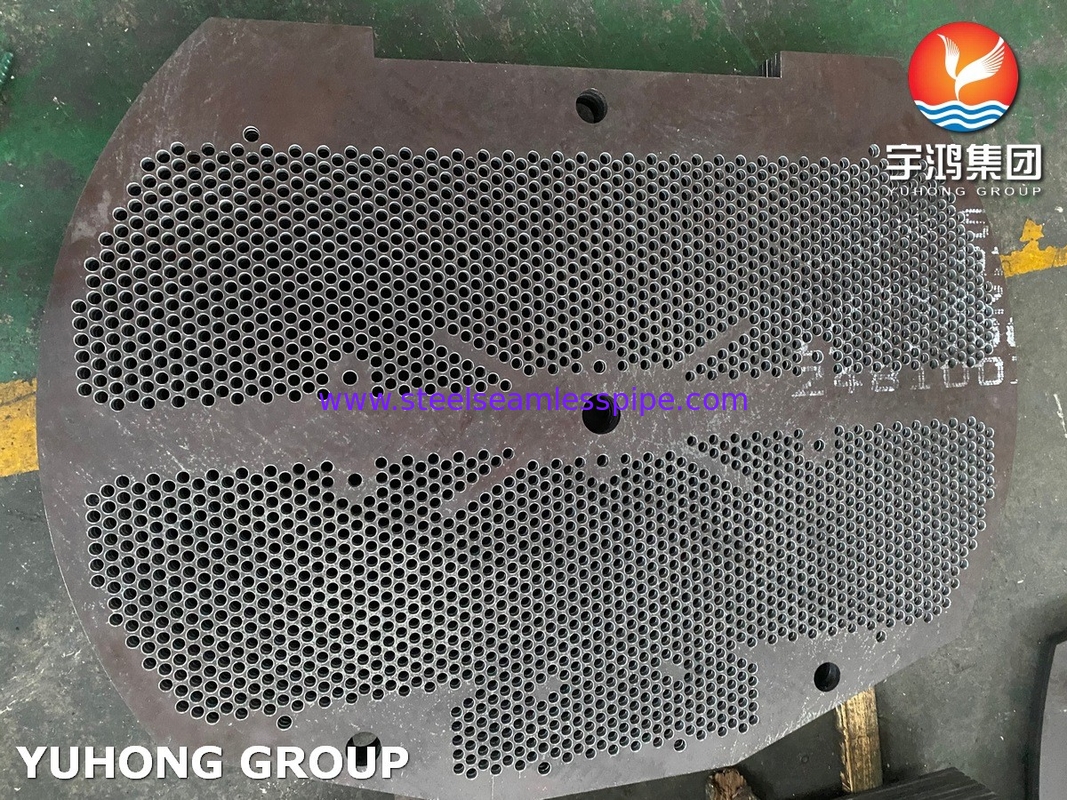

محول الحرارة ، لوحة الدعم ، ASME SA516 GR.70، NACE MR- 0175 ، MR-0103
مجموعة يوهونغ القابضة تتعامل مع مجموعة الأنابيب، ومبادل الحرارة، المبرد الهوائي، برج التبريد، وعاء الضغط، خزان، المرجل، الحرارة، الفرن أكثر من 35 عاما، حتى الآن تصدير أكثر من 85 بلدا،المواد المستخدمة في المنتجات تحتوي: الفولاذ المقاوم للصدأ ، الفولاذ المزدوج ، الفولاذ المزدوج للغاية ، الفولاذ سبائك الأساس النيكل ، التيتانيوم ، الفولاذ النحاسي والسبائك النحاسي ، الفولاذ الكربوني ، الكروم الموليبدينوم ، ....
سوف نقوم بترتيب اختبار الضغط الجانبي للأنبوب وفقًا لضغط التصميم ، وشهد من قبل المشتري / TPT / ASME INSPECTOR (A.I.).
المدافعات هي مكونات المبادلات الحرارية للأنابيب التي تستخدم لدعم وتثبيت الأنابيب في وضع محدد. هناك أنواع مختلفة من تكوينات المدافع.النوع الأكثر شيوعًا هو اللوحة المنثورة على شكل دائرة منقسمةيتم ترتيب المكافئات القطاعية بحيث يتم ترتيب وجوه القطاع المقطوعة مقابل بعضها البعض على طول حزمة من الأنابيب في فترات محددة. لا توجد أنابيب في نافذة (NTIW)أجهزة تحريك حلزونية، معالجة كاملة هي أنواع أخرى التي يمكن تصنيعها في شركتنا.
نحن محترفون لوحة المكافئات لأوعية الضغط المبادلات الحرارية المدفئات المكثفات المجزعات المفجرات
لماذا تستخدم أجهزة التحكم في المبادلات الحرارية؟
هناك العديد من الأسباب لاستخدام المدافع في مبادلات الحرارة ، وفيما يلي قائمة بالوظائف التي غالباً ما تستخدم فيها المدافع.
لدعم الأنابيب في مبادلات الحرارة
يجب أن تكون الأنابيب مدعومة على فترات لا تزيد عن 1.5 م (5 أقدام) ، وهذا يعتمد أساسا على قطر الأنابيب ومواد البناء.يمكن أن تكون فترات الدعم أقصر عندما تحدث اهتزازات الناجمة عن التدفق في بعض العمليات.
دعم الأنابيب باستخدام الحاجز يمنع أيضا الاهتزازات الميكانيكية التي يمكن أن تؤدي إلى أنابيب لمس بعضها البعض مما يؤدي إلى تسرب وفشل أساسا بالقرب من أوراق الأنابيب
لتعزيز نقل الحرارة عن طريق توجيه التدفق من خلال الغلاف في نمط مرغوب فيه.
هذا يزيد أيضاً من الاضطرابات ويقلل من الجيبات الراكدة في المبادل الحراري ويمكننا أيضاً الحفاظ على السرعة المطلوبة عن طريق إدخال المدافع
| لوحة تحفيز لمبادل الحرارة ((نوع اللوحة) | |
| نوع المواد | المتطلبات التقنية |
| أو وفقا لمتطلبات العميل | |
| الفولاذ المقاوم للصدأ مزدوج | أسمم/أسمم SA240 S32205, S31803, S332750, S32760, S31254, S31500, S32304,... |
| الفولاذ المقاوم للصدأ | ASTM/ASME SA240 SS304، SS304L، SS310S، SS310H، SS316, SS316L، SS317, SS317L |
| الصفحات اللاصقة: | |
| فولاذ الكربون | ASTM/ASME SA283 / SA285/ SA299 Gr.A، Gr.B، Gr.C ، Gr.D |
| الفولاذ المسبوب | أيه إس إم إم/أيه إس إم إيه SA387 Gr.2(جري)11-أجل، يا أخي12-أجل، يا أخي21(جري)22، الدرجة الخامسة ، الدرجة9(جري)91 |
| غير الحديدية | التيتانيوم، النحاس، النحاس النيكل النحاس، سبائك النيكل، هاستيلو |
| التيتانيوم | أسمم/أسمم SB265 Gr.1(جري)2(جري)5(جري)7الصف 912(جري)16 |
| سبيكة النحاس | ASTM/ASME SB171 C44300، C46400, C63000, C70600 ((Cu-Ni 90/10) ، C71500 ((Cu-Ni 70/30) |
| ASTM/ASME SB127 Monel400 | |
| النحاس | ASTM/ASME SB152 UNS C10100، C10200،C10300،C10800,C12200 |
| الألومنيوم البرونز | ASTM/ASME SB169 C61300,C61400 |
| سبائك النيكل | ASTM/ASME SB168 UNS N06600, N06601, N06603, N06690 N06693، N06025، N06045، و N06696، UNS N06617، |
| ASTM/ASME SB333 UNS N10001, N10665, N10675, N10629 و N10624 | |
| ASTM/ASME SB409 UNS N08120, UNS N08890, UNS N08800, UNS N08810, UNS N08811 | |
| ASTM/ASME SB424 UNS N08825 ، UNS N08221 ، UNS N06845 | |
| ASTM/ASME SB434 UNS N10003 ، UNS N10242 | |
| ASTM/ASME SB435 UNS N06002, UNS N06230, UNS N12160, UNS R30556 | |
| ASTM/ASME SB443 UNS N06625، UNS N06219 | |
| ASTM/ASME SB463 UNS N08020 | |
| ASTM/ASME SB536 UNS N08330, UNS N08332 | |
| ASTM/ASME SB575 UNS N10276, N06022, N06455, N06035, N06044, UNS N06058, UNS N06059, UNS N06200,UNS N10362, UNS N06210, UNS N06686 | |
| ASTM/ASME SB582 UNS N06007, N06975, N06985, N06030 | |
| ASTM/ASME SB625 UNS N08925 ، UNS N08031 ، UNS N08034 ، UNS N08932 ، UNS N08926 ، UNS N08354 ، UNS N08830 ، UNS R20033 | |
| ASTM/ASME SB688 UNS N08366 ، UNS N08367 | |
| ASTM/ASME SB709 UNS N08028 | |
| النيكل النقي | ASTM/ASME SB162 Ni200 ((UNS N02200) ، Ni201 ((UNS N02201)) |
| مواد مغلفة | ASTM/ASME SB898, SB263, SB264 أو أقرب |
| التغطية المتفجرة، تصنيع مواد من 2 في 1 أو 3 في 1. | |
| التيتانيوم- الفولاذ، النيكل- الفولاذ، التيتانيوم- النحاس، | |
| الفولاذ المقاوم للصدأ - الفولاذ الكربوني - السبائك - الفولاذ الخ | |
| أنواع المدافع في مبادلات الحرارة |
| 1.حاجز قطاعي واحد |
| 2.المنعطف القطعي المزدوج |
| 3.ثلاثة قطاعات محفوفة |
| 4. القرص والدونات |
| 5.فوهات فتحة |
| 6.العمود المتحرك |
