| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YuHong |
| إصدار الشهادات: | ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| رقم الموديل: | ASTM A182 F304L/F316L |
| الحد الأدنى لكمية: | 2 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صناديق/منصات خشبية |
| وقت التسليم: | 15-35 يومًا (حسب متطلبات العميل) |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | حسب متطلبات العملاء |
| اسم المنتج: | أنابيب وألواح حواجز مزورة من الفولاذ المقاوم للصدأ | المواصفات: | ASTM A182 |
|---|---|---|---|
| المواد: | اف304ل/اف316ل | الحجم: | وفقًا لمتطلبات رسومات المشتري |
| NDT: | 100٪ PT ، UT ، PMI | التطبيق: | مبادل حراري أنبوبي ، غلاية ، وعاء ضغط ، توربين بخاري ، تكييف مركزي كبير ، إلخ. |
| إبراز: | أجهزة تحريك الأنبوب من الفولاذ المقاوم للصدأ,محولات الحرارة أجهزة تحريك الأوراق,طراز ASTM A182 أجهزة تحفيز الأوراق اللاصقة,Heat Exchanger Tubesheet Baffles,ASTM A182 Tubesheet Baffles |
||

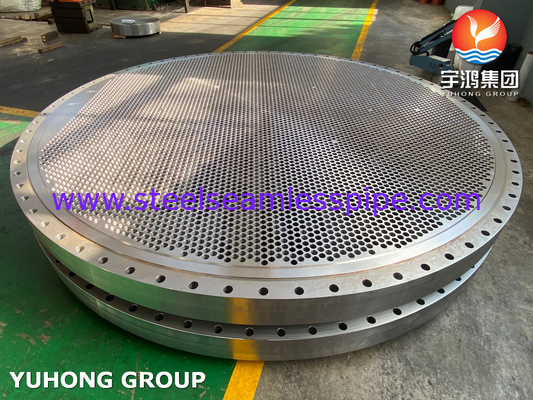

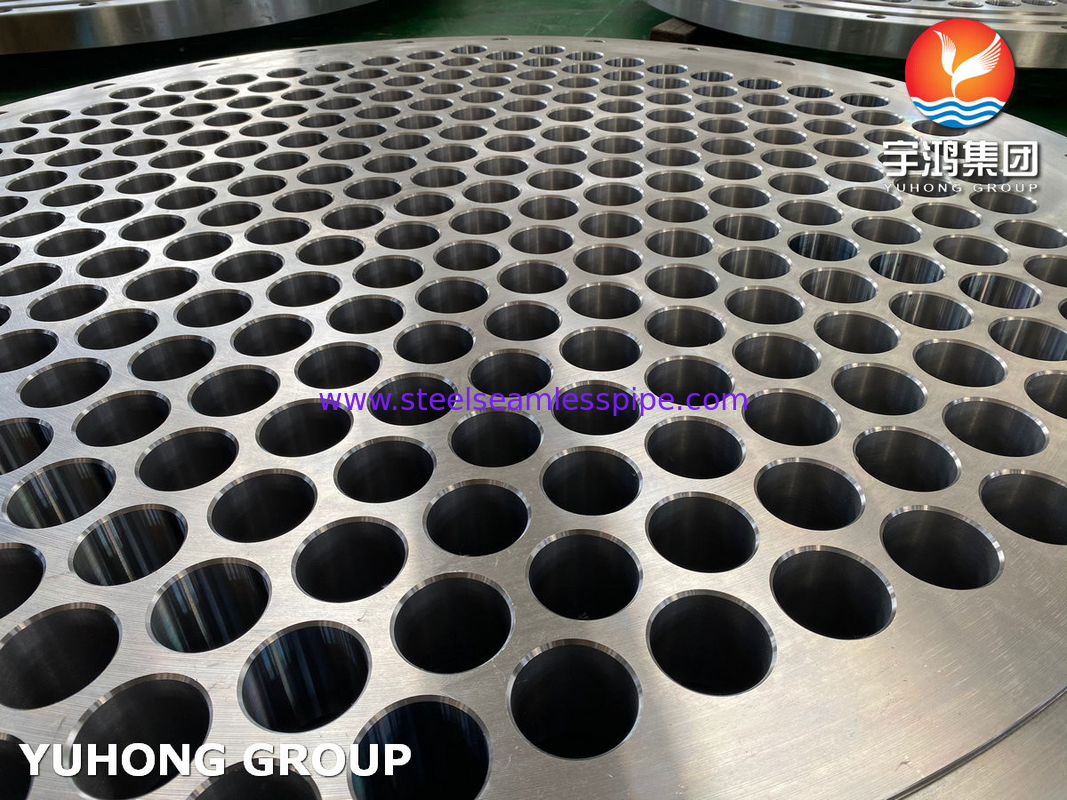

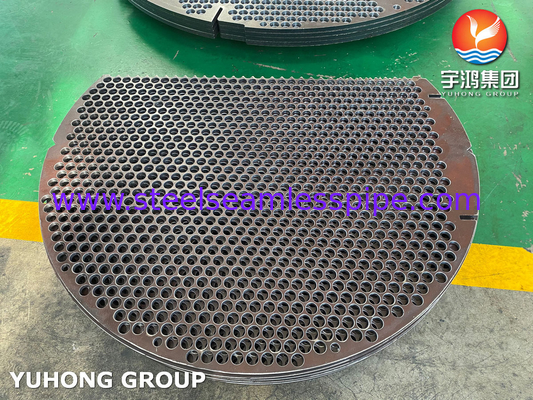

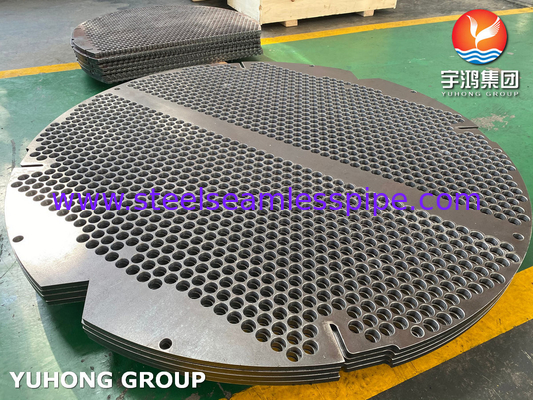

الصلب المقاوم للصدأ ASTM A182 F304L/F316L أوراق الأنابيب والحواف لمبادل الحرارة
ما هي الأقراص المضغوطة؟
أوراق الأنبوب: صفيحة الأنابيب هي لوحة أو أنبوب يستخدم كدعم للأنابيب في مبادل الحرارة. عادة ما تكون صفيحة الأنابيب مصنوعة من مادة متوافقة مع الأنابيب ، مثل الفولاذ الكربوني ،الفولاذ المقاوم للصدأأو النحاس
أجهزة تحريك: المدافع هي لوحات أو أجهزة يتم وضعها داخل مبادل حرارة لتوجيه تدفق السوائل وزيادة كفاءة نقل الحرارة. يعمل المدافع عن طريق تعطيل تدفق السوائل ،الذي يخلق الاضطرابات ويزيد من نقل الحرارة بين السائل والأنابيبيمكن أن تصنع الحواف من مجموعة متنوعة من المواد، بما في ذلك المعادن والمواد الاصطناعية والسيراميك.
ما هي الخصائص الرئيسية ومزايا أوراق الأنابيب والحاجز؟
1.أوراق الأنبوب:
(1)الخصائص الرئيسية:
- قوة عالية واستقرار لدعم وزن وضغط الأنابيب
- خصائص جيدة لنقل الحرارة لضمان تبادل حرارة فعال بين السائل والأنابيب
- التوافق المادي مع الأنابيب وبيئة مبادل الحرارة لمنع التآكل والتآكل
(2)المزايا:
- يوفر ربط ميكانيكي آمن للأنابيب
- يسمح بسهولة إزالة واستبدال الأنابيب الفردية للصيانة والتنظيف
- يمكن تصميمها لاستيعاب أحجام أنابيب مختلفة وتكوينات لتحسين نقل الحرارة
2.المكافئات:
(1)الخصائص الرئيسية:
- القدرة على تعزيز الاضطرابات في السائل مما يزيد من كفاءة نقل الحرارة
- مقاومة التشوه أو التلف بسبب سرعة السائل العالية والضغط داخل المبادل الحراري
- التوافق المادي مع بيئة السائل ومبادل الحرارة لمنع التآكل والتآكل
(2)المزايا:
- يحسن نقل الحرارة عن طريق زيادة مساحة سطح الأنابيب المعرضة للسائل
- يقلل من احتمال وجود مناطق ميتة أو مناطق منخفضة التدفق في المبادل الحراري والتي يمكن أن تؤدي إلى انخفاض الأداء
- يمكن تصميمها في مجموعة متنوعة من الأشكال والتكوينات لتحسين تدفق السائل وكفاءة نقل الحرارة
طريقة تحليل أوراق الأنبوب
يعرض المعيار المستخدم للتحليل:
- تيما - رابطة مصنعي المبادلات الأنبوبية
-ASME - ASME القسم الثامن، القسم الأول، القسم UHX أو ASME القسم الثامن، القسم الثاني، الجزء الرابع
الخيار المختار في رمز التصميم يحدد ما إذا كان البرنامج يستخدم القسم 1 أو القسم 2.
-PD 5500 (الشفرة البريطانية) - الشفرة البريطانية لأوعية الضغط، القسم 3.9، أوراق أنابيب المبادل الحراري المسطحة
- EN-13445
| رمز الدرجة | رقم UNS | سبيكة | العناصر | تكوين % |
| F316L | S31603 | 18 كروم، 8 نيكل، معدلة بالموليبدينوم، منخفض الكربون 316LG |
الكربون | 0.030 على الأكثر |
| المانغنيز | 2.00 على الأكثر | |||
| الفوسفور | 0.045 على الأكثر | |||
| الكبريت | 0.030 على الأكثر | |||
| السيليكون | 1.00 على الأكثر | |||
| النيكل | 10.0-150 | |||
| الكروم | 16.0-180 | |||
| الموليبدينوم | 2.00-3.00 | |||
| النيتروجين | 0.10 |
F304Lالتركيب الكيميائي:
| ج | م | (ب) | S | نعم | نـي | سي سي |
| 0.03 | 2 | 0.045 | 0.03 | 1 | 8-13 | 18-20 |
ما هي تطبيقات أوراق الأنابيب والحاجز؟
يتم استخدام أوراق الأنبوب والحاجز عادة في مبادلات الحرارة في مختلف الصناعات ، بما في ذلك:
1النفط والغاز: يتم استخدام مبادلات الحرارة لنقل الحرارة بين السوائل الساخنة والباردة في مصافي النفط ومصانع معالجة الغاز ومرافق البتروكيماويات.
2توليد الكهرباء: تستخدم محولات الحرارة في محطات توليد الكهرباء لنقل الحرارة من البخار أو الغاز إلى الماء ، والذي يستخدم بعد ذلك لتوليد الكهرباء.
3المعالجة الكيميائية: يتم استخدام مبادلات الحرارة في مرافق المعالجة الكيميائية لنقل الحرارة بين السوائل في إنتاج المواد الكيميائية المختلفة.
4الغذاء والمشروبات: يتم استخدام مبادلات الحرارة في إنتاج الأغذية والمشروبات لتبريد أو تسخين المكونات أثناء المعالجة.
5. HVAC: يتم استخدام مبادلات الحرارة في أنظمة التدفئة والتهوية وتكييف الهواء لنقل الحرارة بين الهواء والسوائل ، مما يساعد على تنظيم درجة الحرارة والرطوبة الداخلية.
في جميع هذه الصناعات ، تلعب أوراق الأنابيب والحواجز دورًا مهمًا في ضمان نقل الحرارة الفعال والحفاظ على سلامة هيكلية المبادل الحراري.
