| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YuHong |
| إصدار الشهادات: | ISO, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST |
| رقم الموديل: | ASME SA516 GR.70.009 |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صناديق خشبية أو منصات خشبية |
| وقت التسليم: | 30 يومًا (يعتمد على الكمية) |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | حسب طلب الزبون |
| اسم المنتج: | ورقة أنابيب ثابتة | المواصفات: | ASME SA516 |
|---|---|---|---|
| المواد: | GR.70N | NDT: | يوتا ، PT ، MT |
| الحجم: | مخصصة | طلب: | مبادلة الحرارة |
| إبراز: | أدوات المبادلة الحرارية,أوراق الأنابيب الثابتة ASME SA516 GR.70N,أوراق الأنابيب الثابتة ASME SA516,ASME SA516 GR.70N Stationary Tubesheet,ASME SA516 Stationary Tubesheet |
||

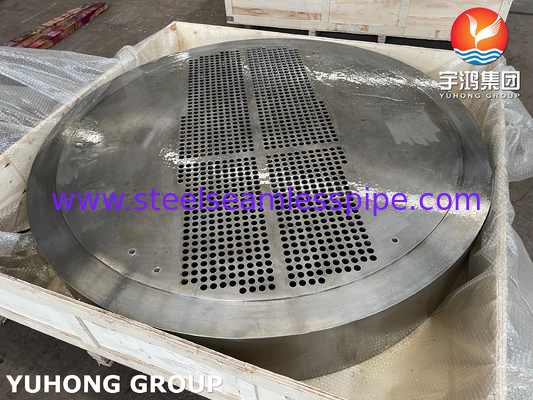

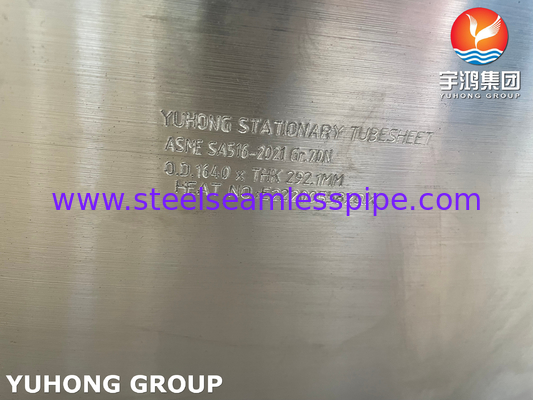

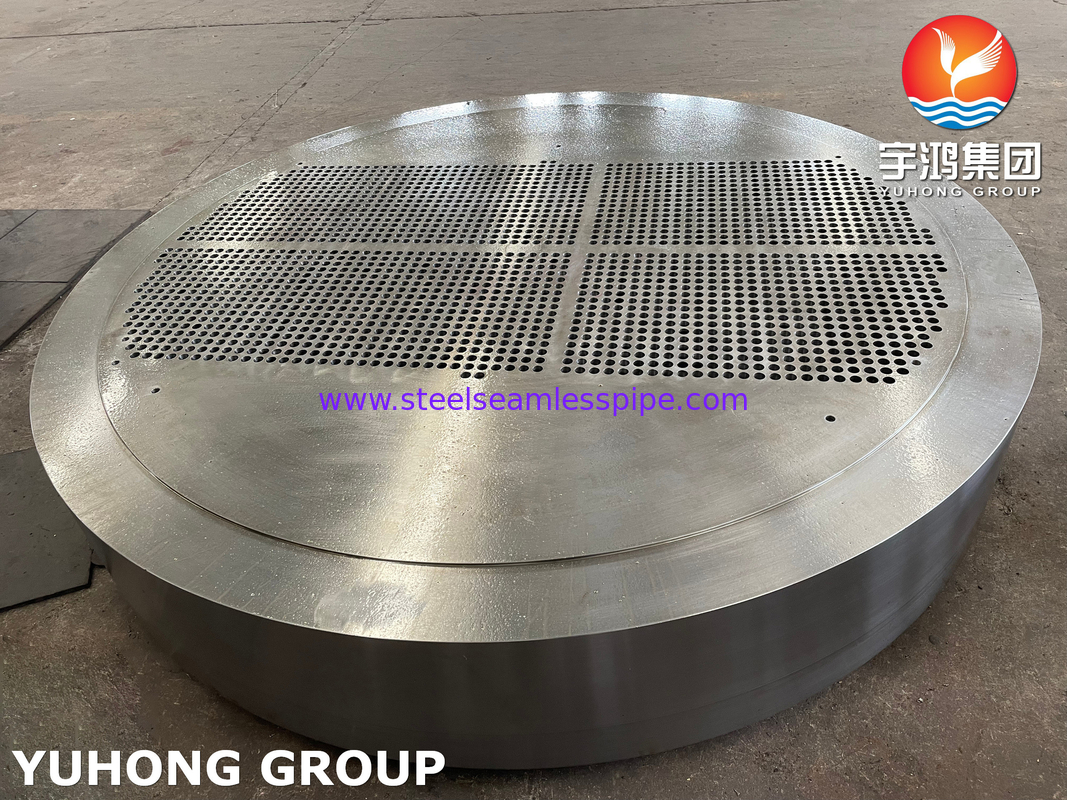

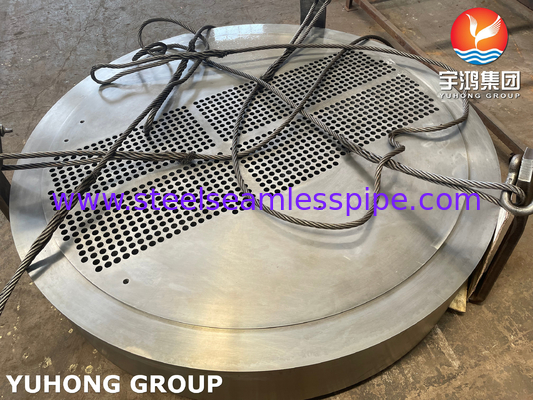

أوراق الأنابيب الثابتة لمتبادل الحرارة ASME SA516 GR.70N
ورقة الأنابيب الثابتة هي عنصر أساسي لمبادل الحرارة الذي يفصل بين اثنين من تدفقات السوائل من بعضها البعض.إنها قطعة من البناء المعدني التي لديها ثقوب تم حفرها من خلالها للسماح أنابيب تبادل الحرارة تمر من خلالعادة ما تكون أوراق الأنابيب ثابتة أو ثابتة ، مما يعني أنها لا يمكن أن تتحرك أو تدور فيما يتعلق بغلاف مبادل الحرارة.
السمة الرئيسيةالميزة الرئيسية للوحة الأنابيب الثابتة هي أنها عادة ما تكون مصفحة أو مقبضة في مكانها لتوفير اتصال آمن وقابل للتسرب بين الأنابيب والغلاف.هذا التصميم يساعد على منع أي خلط غير مرغوب فيه أو تلوث تدفقات السائليتم استخدام أوراق الأنابيب الثابتة عادة في التطبيقات التي تكون فيها الخصائص الحرارية والكيميائية والميكانيكية للسوائل معروفة ومستقرة ،ولا من المرجح أن تحدث أي اختلافات كبيرة في درجة الحرارة أو الضغط.
أين توجد أوراق الأنبوب الثابتة في المبادل الحراري العائم؟
ورقة الأنابيب في نهاية الرأس الخلفية للقشرة أصغر قليلاً من القشرة ، مما يسمح بسحب الحزمة من خلال القشرة.استخدام الرأس العائم يعني أنه يمكن السماح للتوسع الحراري ويمكن إزالة حزمة الأنبوب للتنظيف.
التركيب الكيميائي لـ A516 GR70
| ج | نعم | م | (ب) | S | ال | سي سي | كيو | نـي | (مو) | Nb | (تاي) | V |
| 0.18 | 0.4 | 0.95/150 | 0.015 | 0.008 | 0.02 (دقيقة) | 0.3 | 0.3 | 0.3 | 0.08 | 0.01 | 0.03 | 0.02 |
المواد المكافئة
| المعيار البريطاني | المعيار الأوروبي | ASTM/ASME |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - الدرجة 70 |
المتطلبات الميكانيكية
| الخصائص الميكانيكية | القيمة |
| قوة الشد، MPa (ksi) | 485-620 (70-90) |
| قوة الجهد، دقيقة MPa (ksi) | 260 (38) |
| الإطالة الدقيقة، % 200 ملم (8 بوصة) | 17 |
| الإطالة الدقيقة، % 50 ملم (2 بوصة) | 21 |
يتم استخدام أوراق الأنابيب الثابتة على نطاق واسع في مختلف الصناعات لتطبيقات نقل الحرارة. بعض الصناعات التطبيقية الشائعة هي:
1صناعة البتروكيماويات: تستخدم أوراق الأنابيب الثابتة عادة في مبادلات الحرارة المستخدمة في معالجة النفط الخام والبتروكيماويات وغيرها من المنتجات القائمة على البترول.
2صناعة توليد الكهرباء: تستخدم أوراق الأنابيب الثابتة في مبادلات الحرارة في محطات توليد الكهرباء، مثل مولدات البخار والمكثفات وأبراج التبريد.
3صناعة المواد الغذائية والمشروبات: تستخدم أوراق الأنابيب الثابتة في مبادلات الحرارة للاستحمام وغيرها من تطبيقات المعالجة.
4الصناعة الصيدلانية: تستخدم أوراق الأنابيب الثابتة في مبادلات الحرارة المستخدمة لمعالجة الأدوية والمنتجات الطبية الأخرى.
5صناعة HVAC: تستخدم أوراق الأنابيب الثابتة في أنظمة تكييف الهواء والتبريد لتطبيقات نقل الحرارة.
6الصناعة الكيميائية: تستخدم أوراق الأنابيب الثابتة في مبادلات الحرارة والمفاعلات وأعمدة التقطير لتطبيقات المعالجة الكيميائية.
بشكل عام، أوراق الأنابيب الثابتة هي مكونات أساسية في تطبيقات صناعية مختلفة تتطلب نقل الحرارة الفعال بين اثنين من تدفقات السائل.
