| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | API, PED, |
| رقم الموديل: | EN1092-1 304L |
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD |
| تفاصيل التغليف: | غلاف من الخشب |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 1000 طن شهريا |
| العلامة التجارية: | يوهونغ | المعيار: | EN1092-1 |
|---|---|---|---|
| المواد: | 304 لتر | PN: | 10, 16 |
| DN: | 50، 100 | النوع: | 01/أ |
| تصاميم الفلنجات: | عدة | التطبيقات: | أنظمة التحكم الهيدروليكية |
| إبراز: | en1092-1 فليانج لحام مسطح,1.4404 فليانج لحام مسطح,1.4307 فليانج لحام مسطح,1.4404 Flat Welding Flange,1.4307 Flat Welding Flange |
||
اللحام المسطح EN1092-1 النوع 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16
يوحونغ كل تصنيف يتم تسميته بالحروف EN 1092-1 (أي المعيار المرجعي) تليها رقم من خانتين يشير إلى بناء الجهاز،و حرف يشير إلى نوع سطح الختم للشريط.

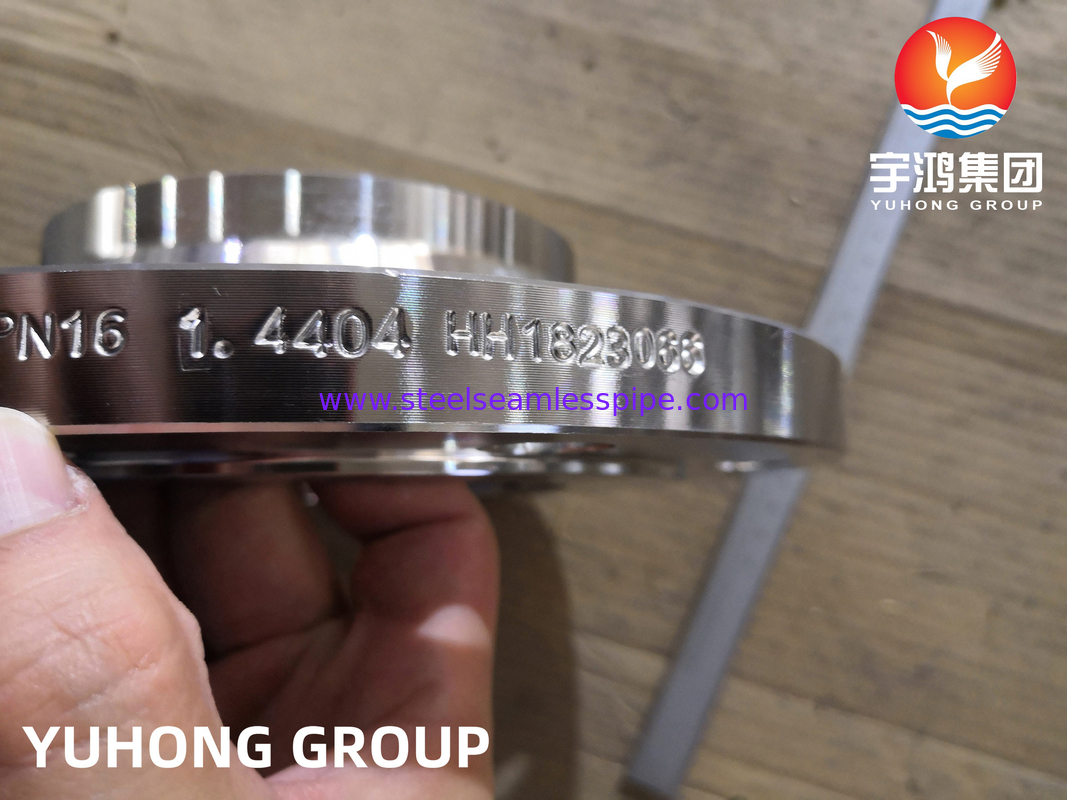

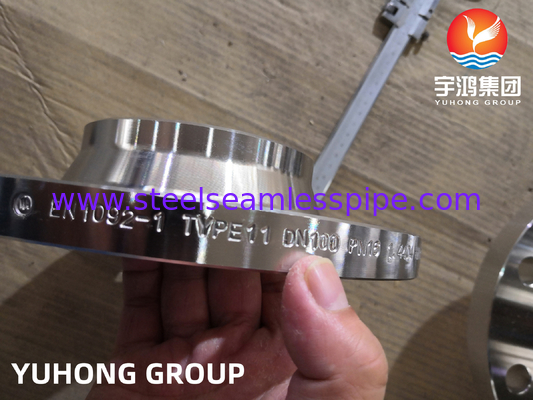

لا تتضمن العلامة على جانب جميع أنواع الفلنجات فقط حروف EN 1092-1 TYPE___ ، ولكن أيضًا معلومات تتعلق بـ PN ،DN والصب من المواد الخام المستخدمة في إنشاء اللحاء.
الدول الأوروبية تثبيت أساسا الفلينجز وفقا للمعاييرEN 1092-1 معيار الفلنج(شرائح الفولاذ أو الفولاذ المقاوم للصدأ). على غرار معيار ASME للشرائح ، فإن معيار EN 1092-1 لديه أشكال الشرائح الأساسية ، مثل شرائح عنق اللحام ، شرائح العمى ، شرائحالمزروعة بالخيط (خيط ISO7-1 بدلاً من NPT)، لحام على الياقات ، الياقات المضغوطة ، والشريحة المكيفة مثل إعدادات GD المضغوطة.يتم الإشارة إلى الأشكال المختلفة للشظايا داخل المعيار EN 1092-1 (النظام الأوروبي Euronorm) داخل اسم الشظايا من خلال النوع.
| نوع (النوع) الستارة كما هو مذكور في DIN EN 1092-1 | |
| معيار EN 1092-1 من النوع 01 (أحواض الصفائح لللحام) | 13 (الفلينجز ذات الخيوط المزدوجة) |
| معيار EN 1092-1 من النوع 02 (شرائح الألواح المفتوحة مع طوق الألواح الملحومة) | 21 (شرائح متكاملة) |
| معيار EN 1092-1 من النوع 04 (أحزمة صفيحة فضفاضة مع طوق رقبة لحام) | 32 (أقواس الصفائح المطاطية) |
| معيار EN 1092-1 من النوع 05 (الفلينجز العمياء) | 33 (أطراف الأنابيب المزدوجة) |
| معيار EN 1092-1 من النوع 11 (شرائح رقبة اللحام) | معيار EN 1092-1 34 (أقلاد عنق لحام) |
| معيار EN 1092-1 12 (أحواض حديدية لللحام) | 36 (الرقبة المضغوطة مع عنق طويل) |
| 37 (الرقبة الضغط) | |
| الدرجة: | X2CrNi18-9 |
| الرقم: | 1.4307 |
| التصنيف: | الفولاذ المقاوم للصدأ |
| الكثافة: | 7.9 غرام/سم 3 |
| إين | ASTM/ASME |
|---|---|
| 1.4301 /1.4307 | AISI 304 / 304L |
| 1.4401 / 14404 | AISI 316 / 316L |
| 1.4541 | AISI 321 |
| 1.4571 | AISI 316Ti |
الخصائص

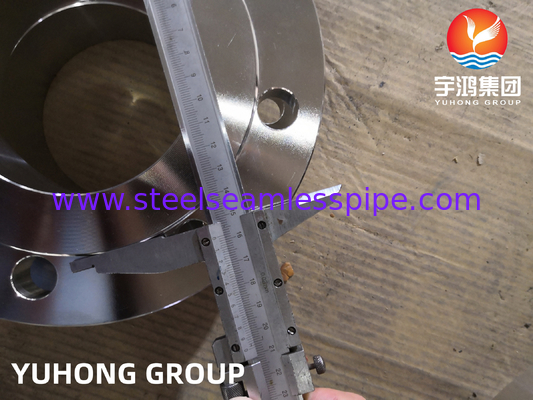

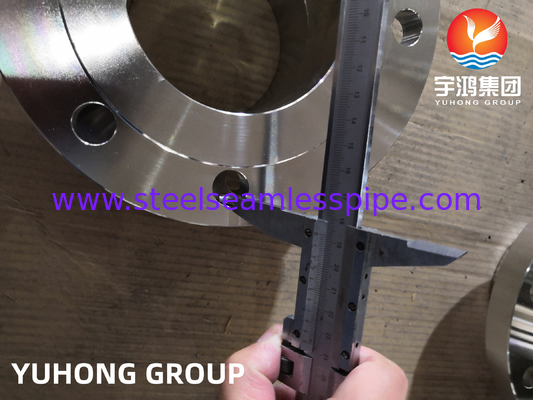

| الأبعاد: | DN50 2" (ø 60,3 ملم) |
|---|---|
| حجم الثقب (ملم): | 60.3 |
| نوع المواد: | 304 (L) |
| مرحلة الضغط: | PN10، PN16 |
| عدد الثقوب: | 4 × M16 |
| القطر الخارجي (ملم): | 165 |
| مساحة الفجوة: | 125 ملم |
الأبعاد
| البعد A | 20 |
|---|---|
| البعد ب | 165 |
| البعد ج | 60,3 |
| البعد D | |
| البعد E | 125 |
| النموذج: أنواع وجهات الاتصال | DIN EN 1092-1 |
|---|---|
| بدون وجه مرتفع | النموذج أ |
| الوجه المرفوع (Rz = 160 ميكانيكيا تدور) | النموذج B1 |
| الوجه المرفوع (Rz = 40 ميكانيكيا تدور) | النموذج B1 |
| الوجه المرفوع (Rz = 16 ميكانيكيا تدور) | النموذج B2 |
| اللسان وفقًا لمعيار DIN2512 | النموذج ج |
| الخندق وفقاً لمعيار DIN 2512 | النموذج D |
| الذكور وفقاً لمعيار DIN 2513 | النموذج E |
| الإناث وفقًا لـ DIN 2513 | النموذج F |
| الإناث وفقًا لمعيار DIN 2514 | النموذج G |
| الذكور وفقاً لمعيار DIN 2514 | النموذج H |
