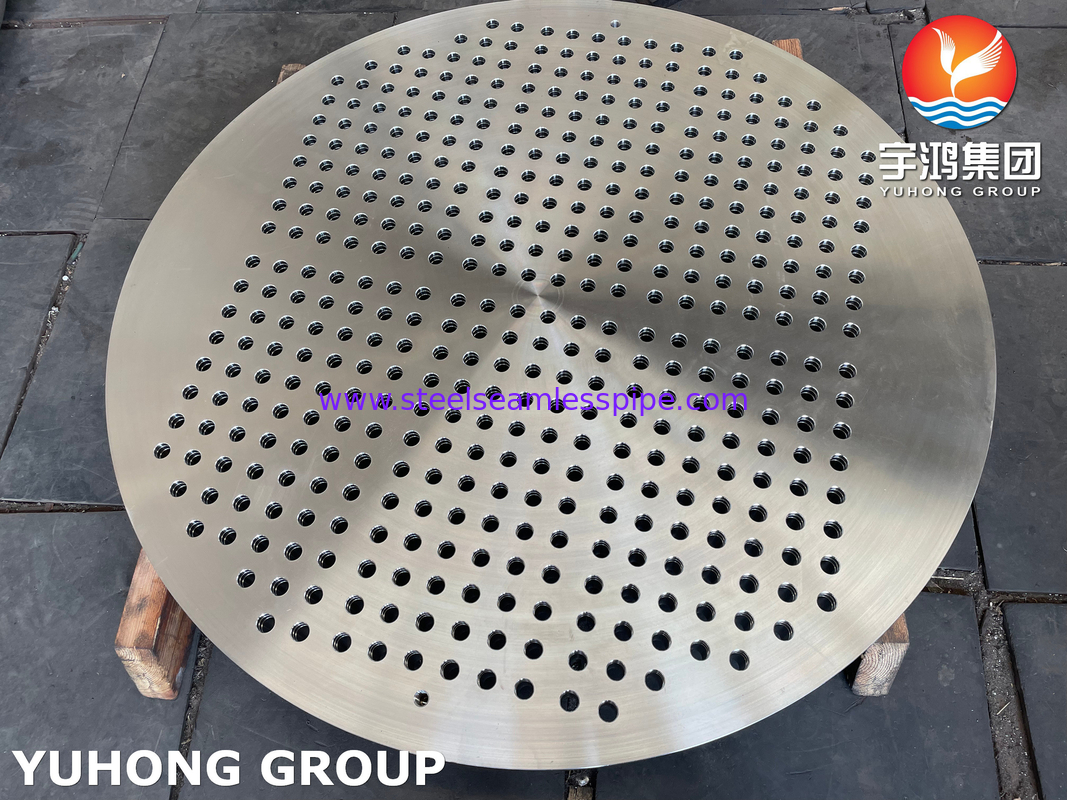

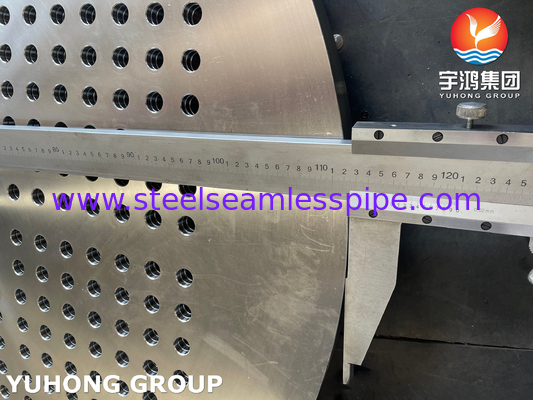

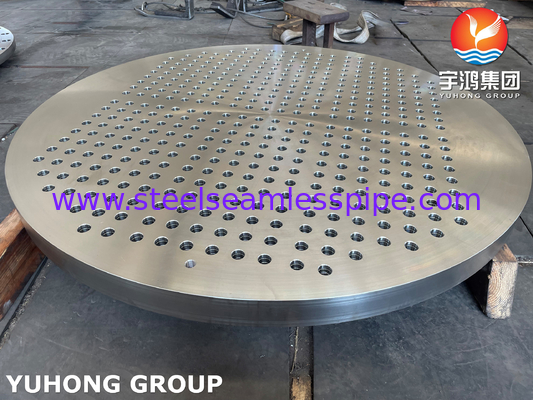

ASTM A182 F316L / 1.4404 صفيحة أنابيب الفولاذ المقاوم للصدأ محول الحرارة صفيحة أنابيب

ASTM A182 F316L / UNS S31603 / 1.4404ورقة أنابيب الفولاذ المقاوم للصدأ لمبادل الحرارة

ورقة الأنبوب ، والمعروفة أيضًا باسم لوحة الأنبوب ، هي عنصر في المبادل الحراري الذي يفصل جانب القشرة وجانب الأنبوب من المبادل.انها بمثابة دعم أنابيب المبادل الحراري ويوفر حاجز محصن للنزيف بين اثنين من تدفقات السائل.

عادة ما يتم إدخال الأنابيب ثم توسيعها إلى فتحات في ورقة الأنابيب لضمان اتصال آمن وخالي من التسرب.هذا التوسع يخلق رابطة ميكانيكية قوية بين الأنابيب وشريحة الأنابيب، مما يسمح لنقل الحرارة الفعال بين اثنين من تدفقات السائل.

أوراق الأنابيب عادة ما تكون مصنوعة من مواد مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو غيرها من السبائك المقاومة للتآكل،اعتماداً على المتطلبات المحددة للمبادل الحراري وخصائص السوائل التي يتم معالجتها.

الصف المكافئ من الفولاذ المقاوم للصدأ 316L

واحد من أكثر المبادلات الحرارية شيوعًا في الخدمة في تطبيقات العمليات الصناعية هو مبادلة الحرارة للقشرة والأنابيب.
وهي متوفرة في العديد من الأشكال والأحجام وقد استخدمت في الصناعة لأكثر من 150 عاما.
أنواع التصميم الفرعية: الأنبوب الثابت والأنبوب U والأنبوب العائم. يمكن أن يتم تحديد الاختلافات من جميع أنواعها على أنها نوع E ، F ، G ، H ، J ، K أو X.
التطبيقات الرئيسية هي حيث الضغط العالي / درجات الحرارة هي اعتبارات رئيسية.
الغلاف الخارجي الذي يحتوي على حزمة أنابيب (يمكن تكوينها على شكل زعانف أو عادي ، وما إلى ذلك) مغلقة في كل طرف بواسطة ورقة أنبوب
عزل الأنابيب والغلاف الخارجي. المبادلات الحرارية للأنابيب والغلاف لديها القدرة على نقل كميات كبيرة من الحرارة بتكاليف منخفضة. هذا ، من حيث المبدأ ،إلى كل من بساطة التصميم والفعالية سطح أنبوب كبير لخفض الوزن، حجم السائل والأهم مساحة الأرض.

العوامل الهامة لبناء وصيانة أوراق أنابيب المبادل الحراري

1. المفاصل بين الأنبوب والورق: المفاصل بين الأنبوب و ورقة الأنبوب أمر بالغ الأهمية لمنع التسرب وضمان الأداء على المدى الطويل.أو توسيع تستخدم لخلق ختم قوي وموثوق بين الأنبوب وشريحة الأنبوب.

2. الحماية من تآكل أوراق الأنابيب: غالبًا ما تتعرض أوراق الأنابيب لبيئات تآكل ، خاصة في الصناعات مثل المعالجة الكيميائية وتكرير البترول.تدابير الحماية من التآكل مثل الطلاء، أو استخدام مواد مقاومة للتآكل لزيادة طول عمر ورقة الأنبوب.

3. تخطيط الأنابيب وارتفاعها: إن تخطيط الأنابيب وارتفاعها في ورقة الأنابيب يلعب دورًا مهمًا في تحديد خصائص نقل الحرارة للمبادل الحراري.المهندسون يفكرون بعناية في عوامل مثل توزيع تدفق السائل، وتوجهات التلوث، وسهولة التنظيف عند تصميم تخطيط الأنابيب داخل ورقة الأنابيب.

4. تصميم توسيع ورقة الأنابيب:التوسع السليم للأنابيب في ورقة الأنابيب أمر حاسم للحفاظ على مرفق آمن مع السماح للتوسع الحراري التفاضلي بين الأنابيب ومواد ورقة الأنابيبيتم إعطاء اهتمام خاص لتصميم التوسع لمنع مشاكل مثل تشقق التآكل من الإجهاد أو فشل مفصل الأنبوب.

5. فحص ورقة الأنابيب وصيانتها: فالتفتيش الدوري وصيانة ورقة الأنابيب أمر ضروري لضمان استمرار سلامة المبادل الحراري.مثل الاختبار بالموجات فوق الصوتية أو اختبار الدوران، يمكن استخدامها للكشف عن العيوب أو التدهور في ورقة الأنابيب دون الحاجة إلى تفكيكها.

التطبيق

صناعة بناء السفن

صناعة البتروكيماويات والغاز

صناعة الطاقة

صناعة الصمامات

الأنابيب العامة التي تربط المشاريع الخ
