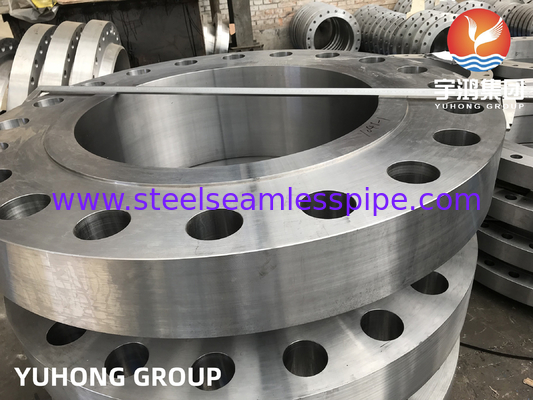

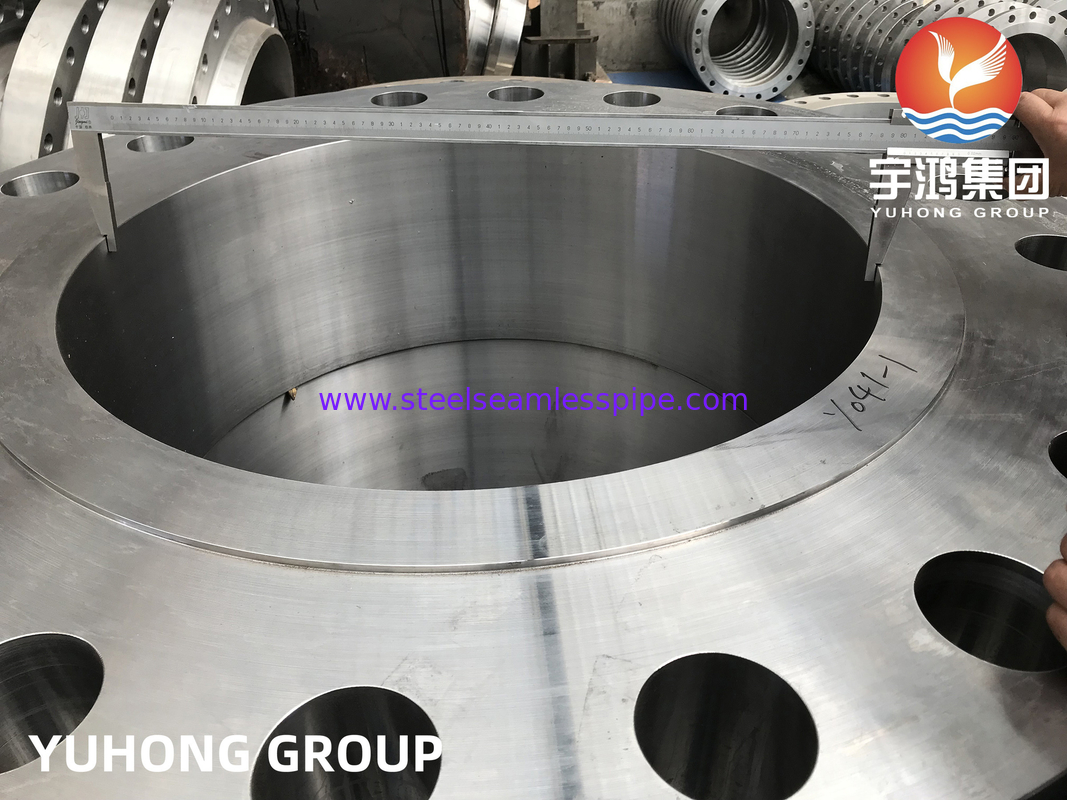

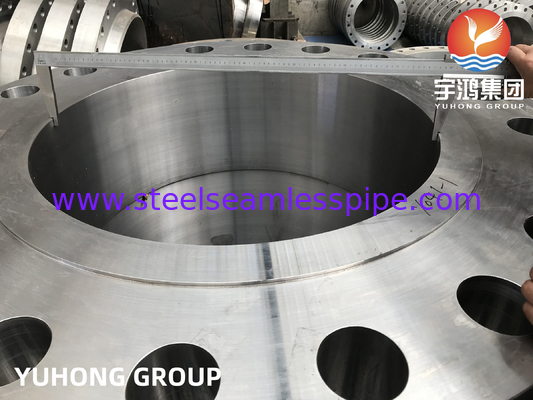

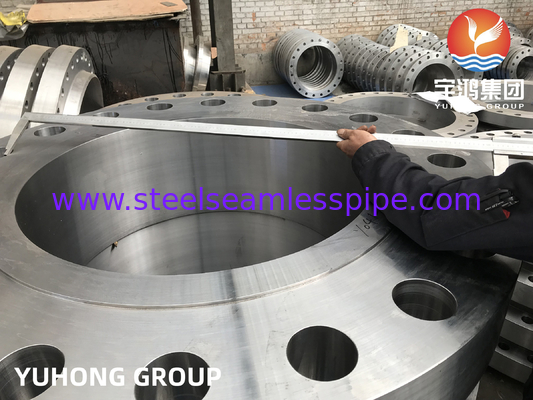

B16.5 ASTM A694 / ASME SA694 F52 مع شرائح التغطية من Inconel 625
كلاهماالغطاءوطبقة الصلحيوفر الحماية من التآكل واللبس لمعدات العملية وأنابيب الأنابيب. يمكن تطبيق طبقة لحام لتمديد عمر الخدمة للأجزاء الجديدة،أو إعادة تصميم الأجزاء التي تتآكل أو ترتدي الأسطح.
إن طبقة الالتحام ، المعروفة أيضًا باسم تغطية الالتحام ، هي في الواقع عملية تصفية مفيدة حيث يتم إيداع طبقة سميكة نسبيًا من معدن الالتحام على سطح المعدن الأساسي.تستخدم هذه العملية لتعزيز خصائص مقاومة التآكل أو مقاومة التآكل، اعتمادا على المتطلبات الخاصة.
عندما يمنح الودائع خصائص مقاومة للاستعمال ، يطلق عليها الصلبة ، بينما إذا كانت توفر مقاومة للتآكل ، فيتم تسميتها طبقة لحام سبيكة مقاومة للتآكل (CRA).
وتشمل مزايا الغطاء المطاطي القدرة على إعطاء خصائص لسطح الروث غير موجودة في المعدن الأساسي وحده.يسمح بالحفاظ على المواد باهظة الثمن أو الصعبة العثور عليها باستخدام طبقة رقيقة نسبيا من المواد المتخصصة على مادة أساسية أكثر بأسعار معقولة أو متاحة على نطاق واسع.
تصنيف ASTM A694 F52 فولاذ الكربونية التكوين الكيميائي
| الكربون [C] |
المانغنيز [Mn] |
الفوسفور [P] |
الكبريت [S] |
السيليكون [Si] |
| ≤0.30 |
≤1.60 |
≤0.025 |
≤0.025 |
0.15-0.35 |
الخصائص الميكانيكية لفلنجات الفولاذ الكربوني الصف ASTM A694 F52
| العنصر |
قوة الشد |
قوة العائد (0.2٪ تعويض) |
الطول |
| A694 F52 |
415 |
315 |
20% |
ASTM A694 الصف F52 الخصائص الفيزيائية لفلنجات الفولاذ الكربوني
| المواصفات |
قوة الانسحاب |
قوة الشد الدقيقة |
إطالة الدقيقة |
| MPa |
كسي |
MPa |
كسي |
% |
| A694 الدرجة F52 |
360 |
52 |
455 |
66 |
20 |
شفرة الفولاذ المقاوم للصدأ:F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L الخ
شفرة فولاذية مزدوجةS31803, 2205, S31254 (254SMO)
شفرة فولاذية فائقة النسخة:القاعدة الدولية S32750, القاعدة الدولية S32760, القاعدة الدولية S32304, S31500
فولاذ الكربون:أيه إس تي إم إيه 105، أيه إيه 105 إن، الخ.
فولاذ سبائك:F1, F11, F22, F5, F9, F91 الخ
فليانج من سبيكة النيكل:مونيل 400 و K500، إنكونيل 600، 601، 617, 625, 690, 718, X-750.
الـ 800، 800H، 800HT، 825، 925.
هاستيلوى C22، C4، C276، S، C2000، G-30، G-35، X، N، B، B-2، B-3
أجزاء من الألياف النحاسية:النحاس والنحاس والمعادن
أنواع مختلفة من الفلينجز التي يمكننا توفيرها كما هو موضح أدناه:
1-أحذية زلقة.
فلنجات الزلاجة لديها تكلفة أولية أقل من فلنجات عنق اللحام لأنها تتطلب دقة أقل في قطع الأنابيب إلى الطول ، وتوفر سهولة أكبر في التنسيق في التجميع. ومع ذلك ،قوتهم المحسوبة تحت الضغط الداخلي هو حوالي 2/3 من قوة أجهزة اللحام في الرقبة، وعمرها تحت التعب هو 1/3 أقصر. الحواف المنزلقة محدودة إلى 1/2 "إلى 21⁄2" أحجام في 1500lbs القياسية.
2أجهزة التشغيل
يتم استخدام الاطراف ذات الخيوط للتطبيقات الخاصة.يمكن تجميعها دون لحام ويمكن استخدامها في خدمات ضغط عال للغاية -- في أو بالقرب من الضغط الجوي -- حيث الفولاذ سبائك أمر ضروري للقوةلا تصلح الستائر الملفوفة لظروف تتضمن درجة حرارة أو ضغوط الانحناء، أو في ظل ظروف دورية قد تحدث فيها تسربات من خلال الخيوط.
3أجهزة الحماية
ملحومة رقبة الاطراف لديها محور طويل معقّد والانتقال التدريجي للسمك في منطقة لحام الخرطوم التي تربطها بالأنبوب.يقدم محور مخروط تعزيز مهم للشريط ومقاومة للشحنيفضل هذا النوع من الشبكة لظروف الخدمة الصعبة الناتجة عن الضغط العالي أو درجات الحرارة المنخفضة أو العالية.
4. أزرار عمياء
تستخدم الستائر العمياء لتفريغ أطراف الأنابيب والصمامات وفتحات الأوعية الضغطية.يمكن للشريحة العمياء التعامل مع الإجهاد العالي من الضغط الداخلي و تحميل المسامير منذ الإجهادات القصوى في الشريحة العمياء هي الإجهادات الانحناء في المركز.
5. أجهزة الحماية
تم تطوير شظايا الحامض للقيام باستخدامها على أنابيب الضغط العالي الصغيرةفليانز لحام المقبس أقوى ولديها قوة تعب أكبر من لحام مزدوج فليانز زلقيمكن بسهولة تحقيق ظروف حفر ناعمة عن طريق طحن لحام الداخلي. يستخدم هذا الاطار عادة في أنابيب العمليات الكيميائية.
6أجزاء من المفاصل
يتم استخدام شرائح المفاصل الحلقية مع أجزاء المفاصل الحلقية. يتم استخدام شرائح المفاصل الحلقية عادة في أنظمة أنابيب الكربون أو الفولاذ ذات السبائك المنخفضة التي تحتاج إلى تفكيكها بشكل متكرر للتفتيش والتنظيف.لا ينبغي استخدامها في أي نقاط تحدث فيها إجهادات ثني شديدة.
التطبيقات
تستخدم شرائح التغطية عادة في تطبيقات صناعية مختلفة حيث تتطلب مقاومة التآكل أو مقاومة الارتداء أو خصائص متخصصة أخرى.بعض التطبيقات للشرائح التغطية تشمل:
-
صناعة النفط والغاز: تستخدم أجهزة التغطية في خطوط أنابيب النفط والغاز، والمنصات البحرية،والمصافي حيث أنها توفر مقاومة للتآكل ضد البيئات القاسية والمواد السامة.
-
الصناعة الكيميائية: في مصانع المعالجة الكيميائية ، تستخدم أجهزة التشطيب لمقاومة التآكل من المواد الكيميائية الحمضية أو الخامية ، مما يضمن طول العمر والسلامة للمعدات.
-
توليد الكهرباء: توجد تطبيقات للفلنجات في محطات توليد الطاقة، وخاصة في المناطق التي توجد فيها درجات حرارة عالية وضغط أو ظروف صلبة.التغطية تساعد في تعزيز طول عمر المكونات الحيوية.
-
التعدين ومعالجة الخام: في عمليات التعدين التي تتعرض فيها المعدات للمواد الهشاشة ، تساعد شرائح التغطية على زيادة مقاومة الارتداء والحماية من التآكل.
-
معالجة المياه: تستخدم شرائح التغطية في مرافق معالجة المياه لمنع التآكل الناجم عن المواد الكيميائية أو التعرض للمياه المالحة ، وبالتالي تمديد عمر الخدمة للمعدات.
-
صناعة الخيوط والورق: يتم استخدام شرائح التغطية في مصانع الخيوط والورق للحماية من التآكل من المحلول الحمضية والقلوية المستخدمة في عملية الإنتاج.
-
الطيران والفضاء والدفاع: تستخدم صناعات الطيران والفضاء والدفاع شرائح التغطية للمكونات التي تتطلب قوة عالية أو مقاومة للارتداء أو حماية من التآكل.ضمان الأداء الأمثل في الظروف الصعبة.
-
صناعة الأغذية والمشروبات: في مصانع معالجة الأغذية ، تستخدم أجهزة التغطية للحفاظ على معايير النظافة ومنع التآكل من محلولات الغذاء أو مواد التنظيف.
