ANSI / ASME B16.5 ASTM A105 الفولاذ الكربوني العمياء الفلينج النحيف الفلينج
ASTM A105 هي مواصفات قياسية تغطي مكونات أنابيب الفولاذ الكربوني المسمور للخدمة في درجات الحرارة المحيطة وأعلى في أنظمة الضغط.A105 الفلينجز تستخدم عادة في التطبيقات عالية الضغط ودرجة الحرارة العالية. وهي متوفرة في أنواع مختلفة مثل رقبة اللحام ، والزلقة ، ولحام المقبس ، والخيوط ، والعمياء ، والفراغات المشتركة في الحوض. تستخدم الفراغات العمياء لإغلاق نهايات أنظمة الأنابيب أو الأوعية ،وليس لديهم فتحة للأنابيب التي تمر من خلالهاتستخدم عادة لتغطية نهايات الأنابيب لمنع تدفق السائل أو الغاز.تستخدم الاطراف العمياء أيضا لاختبار الضغط لخط أنابيب أو وعاء عن طريق حجب قبالة نهاية قبل تطبيق الضغط.
الاختلافات بين ASTM A105 و ASTM A105N تتحول في المقام الأول حول المعالجة الحرارية والخصائص الميكانيكية وملاءمة التطبيق:
المعالجة الحرارية:
- ASTM A105: تستخدم في حالة التزوير، مما يعني عدم وجود معالجة حرارية إضافية خارج التزوير.
- ASTM A105N: يتطلب التطبيع (التسخين إلى درجة حرارة محددة تليها تبريد الهواء) ، وتحسين الهيكل الدقيق لتحسين الخصائص الميكانيكية.
الخصائص الميكانيكية:
- A105N عادة ما يظهر صلابة وقوة ومرونة متزايدة بسبب التطبيع. قد يكون لديه قوة تساقط أعلى وامتداد أفضل مقارنة مع A105.
- A105N غالباً ما يتطلب اختبار تأثير Charpy V-notch لضمان صلابة كافية ، خاصةً لتطبيقات الحرارة المنخفضة أو التحميل الدوري. A105 لا يفرض مثل هذا الاختبار.

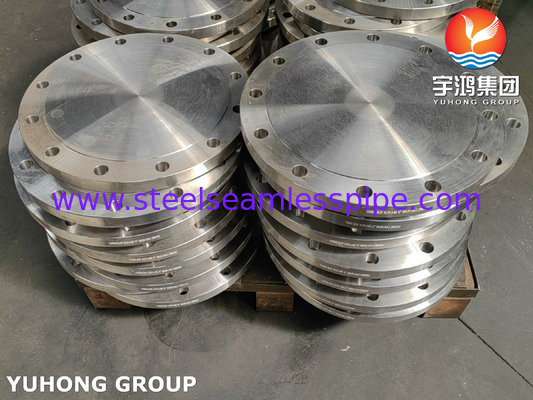

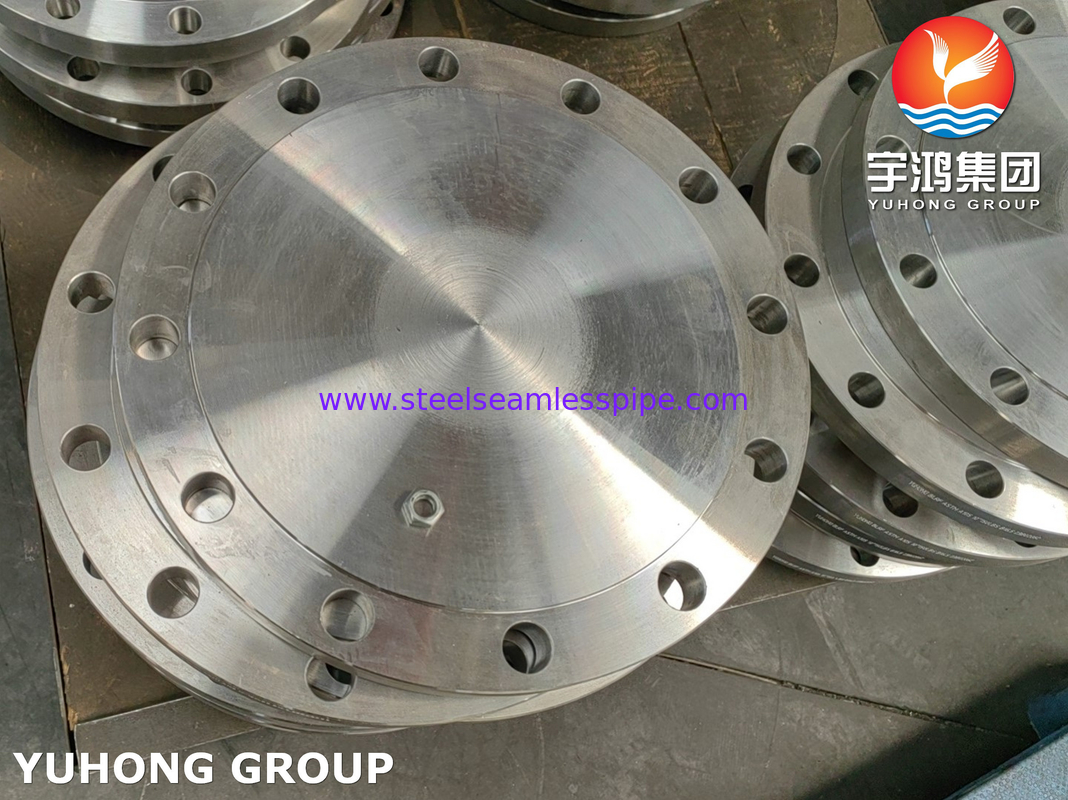

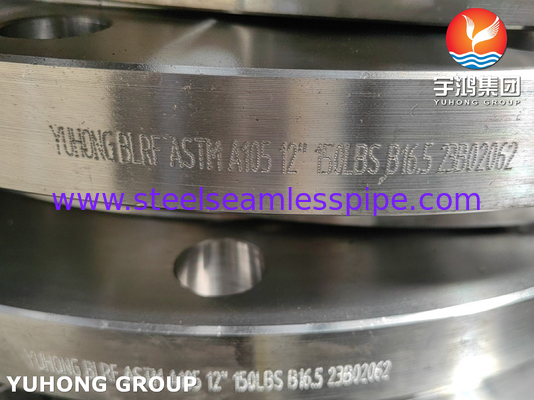

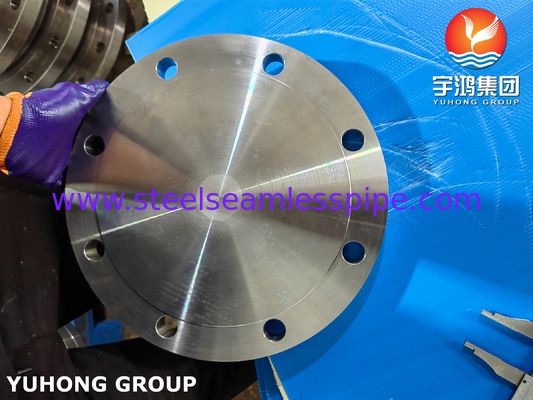

ASTM A105 الفولاذ الكربوني اللاصق العمى
| درجة المواد |
أيه إس تي إم إيه 105 / أيه إس إم إيه 105 إن |
| المعيار |
ANSI / ASME B16.5 |
| طريقة التصنيع |
مزورة |
| الحجم |
نصف بوصة إلى 48 بوصة |
| فئة |
150، 300، 400، 600، 900، 1500، 2500 |
| معالجة السطح |
طلاء مكافحة التآكل / الزجاج المكثف / الطلاء الأسود |
| التطبيق |
للاتصال بالأنابيب |
تصنيفات الفلينجز
شفرة الفولاذ المقاوم للصدأ: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L الخ
شفرة الفولاذ المزدوج: UNS S31803, 2205, S31254 (254SMO)
شفرة الفولاذ المزدوجة الفائقة: UNS S32750, UNS S32760, UNS S32304, S31500
شفرة الفولاذ الكربوني: ASTM A105، A105N الخ
فولاذ سبائك: F1, F11, F22, F5, F9, F91 الخ
فليانج سبيكة النيكل كما هو موضح أدناه
مونيل 400 و K500،
إنكونيل 600، 601، 617, 625, 690, 718, X-750.
الـ 800، 800H، 800HT، 825، 925.
هاستيلوى C22، C4، C276، S، C2000، G-30، G-35، X، N، B، B-2، B-3
أنواع مختلفة من الفلينجز التي يمكننا توفيرها كما هو موضح أدناه:
1-أحذية زلقة.
فلنجات الزلاجة لديها تكلفة أولية أقل من فلنجات رقبة اللحام لأنها تتطلب دقة أقل في قطع الأنابيب إلى الطول ، وتوفر سهولة أكبر في التنسيق في التجميع. ومع ذلك ،قوتهم المحسوبة تحت الضغط الداخلي هو حوالي 2/3 من قوة أجهزة اللحام في الرقبة، وحياتهم تحت التعب هي 1/3 أقصر. الحواف المنزلقة محدودة إلى 1/2 "إلى 21⁄2" أحجام في 1500lbs القياسية.
2أجهزة التشغيل
يتم استخدام الاطراف ذات الخيوط للتطبيقات الخاصة.يمكن تجميعها دون لحام ويمكن استخدامها في خدمات ضغط عال للغاية -- في أو بالقرب من الضغط الجوي -- حيث الفولاذ سبائك أمر ضروري للقوةلا تصلح الستائر الملفوفة لظروف تتضمن درجة حرارة أو ضغوط الانحناء، أو في ظل ظروف دورية قد تحدث فيها تسربات من خلال الخيوط.
3أجهزة الحماية
ملحومة رقبة الاطراف لديها محور طويل معقّد والانتقال التدريجي للسمك في منطقة لحام الباطن يضمها إلى الأنابيب.يقدم محور مخروط تعزيز مهم للشريط ومقاومة للشحنيفضل هذا النوع من الشبكة لظروف الخدمة الصعبة الناتجة عن الضغط العالي أو درجات الحرارة المنخفضة أو العالية.
4. أزرار عمياء
تستخدم الستائر العمياء لتفريغ أطراف الأنابيب والصمامات وفتحات الأوعية الضغطية.يمكن للشريحة العمياء التعامل مع الإجهاد العالي من الضغط الداخلي و تحميل المسامير منذ أقصى الإجهاد في الشريحة العمياء هي إثارة الإجهاد في المركز.
5. أجهزة الحماية
تم تطوير شظايا الحامض للقيام باستخدامها على أنابيب الضغط العالي الصغيرةفليانز لحام المقبس أقوى ولديها قوة تعب أكبر من لحام مزدوج فليانز زلقيمكن بسهولة تحقيق ظروف حفر ناعمة عن طريق طحن لحام الداخلي. يستخدم هذا الاطار عادة في أنابيب العمليات الكيميائية.
6أجزاء من المفاصل
يتم استخدام شرائح المفاصل الحلقية مع أجزاء المفاصل الحلقية. يتم استخدام شرائح المفاصل الحلقية بشكل شائع في أنظمة أنابيب الكربون أو الفولاذ ذات السبائك المنخفضة التي تحتاج إلى تفكيكها بشكل متكرر للتفتيش والتنظيف.لا ينبغي استخدامها في أي نقاط تحدث فيها إجهادات ثني شديدة.
التطبيقات
- أنظمة الأنابيب لنقل النفط والغاز والسوائل الأخرى
- معدات المصافي ومعدات المعالجة الكيميائية
- مبادلات الحرارة والغلايات
- معدات توليد الطاقة
- منصات الحفر البحرية والمنصات
