| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | أيه إس إم إيه ٥١٦، أيه إس إم إيه SA ٥١٦ Gr.70N |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية / منصة نقالة |
| وقت التسليم: | 10-90 يوم عمل |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | حسب متطلبات العملاء |
| المعيار: | أيه إس إم إيه 516، أيه إس إم إيه SA516 | درجات المواد: | GR.70N |
|---|---|---|---|
| الأحجام: | حسب رسم العميل | النوع: | ورقة أنابيب الكربون الصلب |
| NDT: | يوتا ، بى تى MT | التطبيقات: | مبادل حراري ، غلاية ، بترول ، مكثف ، إلخ. |
| إبراز: | صفيحة أنابيب سفينة الضغط,مبادلات الحرارة,أوراق أنابيب الصلب الكربوني ASME SA516 Gr.70N,Heat Exchangers Tubesheet,ASME SA516 Gr.70N Carbon Steel Tubesheet |
||

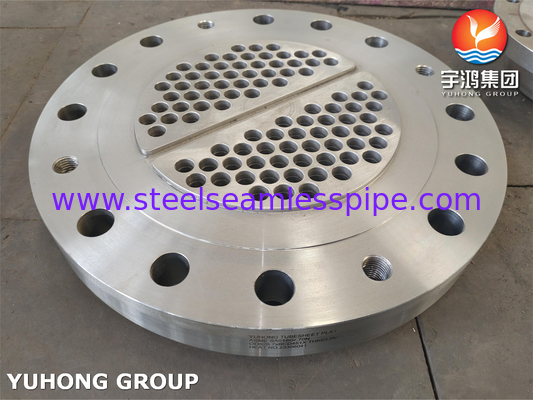

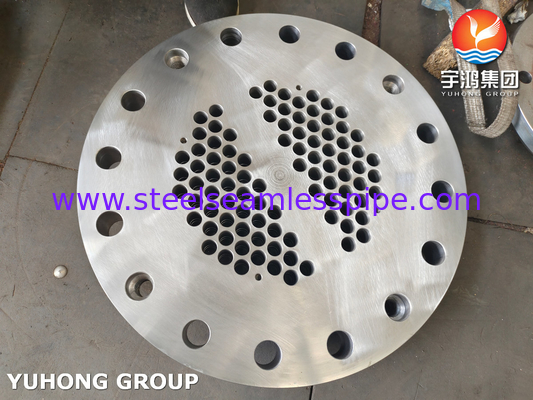

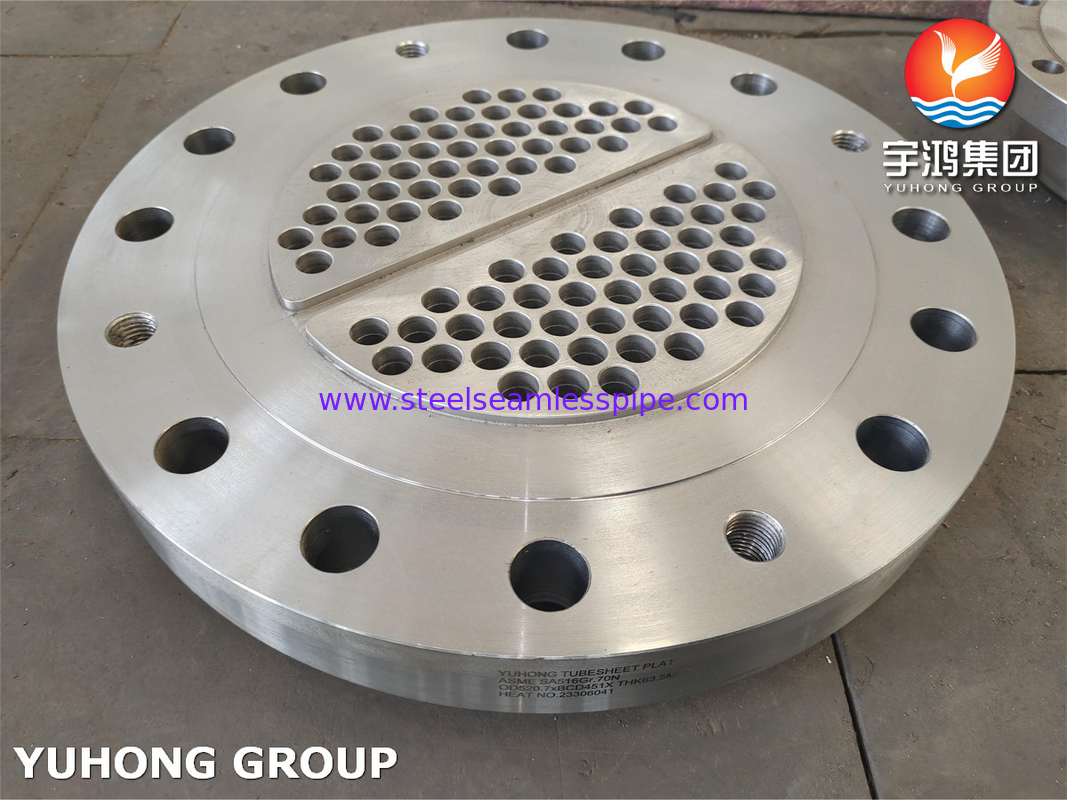

الصفحة الأنبوبية من الصلب الكربوني ASME SA516 Gr.70N ، لوحة وعاء الضغط لمبادلات الحرارة
أSME SA516 Gr.70N أنبوب الألواح من الفولاذ الكربوني هي مواصفات مشتركة لألواح أنابيب الفولاذ الكربوني المستخدمة في أوعية الضغط أو مبادلات الحرارة. تشير إلى خصائص المادة وخصائص قوتها.هذه اللوحة الفولاذية لديها قابلية جيدة لللحام ، وقوة القطع الممتازة ، مما يجعلها مناسبة لتصنيع ألواح المرجل. يمكن استخدام أوراق أنابيب الصلب الكربوني ASTM A516 Gr.70N في النفط ،صناعات البتروكيماويات والغاز.
ما هو ASTM A516 Gr.70N؟
ASTM A516 Gr.70N هو نوع عادي من صفيحات الصلب الكربوني الذي يستخدم في المقام الأول في تطبيقات الأوعية الضغطية. تشير "N" في ASTM A516 Gr.70N إلى أن المادة قد تم تطبيقها ،مما يعني أنه قد تم تسخينه إلى درجة حرارة فوق نطاق التحول ثم تبريد الهواء لتخفيف الضغوط الداخلية.
ما هو الفرق بين ASME SA516 Gr.70 و Gr.70N؟
أسميه SA516 Gr.70: يشير هذا الصف إلى مواصفات لوحات الفولاذ الكربوني المستخدمة في خدمة درجات الحرارة المتوسطة والمنخفضة في أوعية الضغط.إنها تقليدية ولديها قوة سحب الحد الأدنى المحددة 70،000 psi.
ASME SA516 Gr.70N: الحرف "N" في Gr.70N يقف ليتم تطبيقه ، مما يشير إلى أن هذه الصفوف قد خضعت لعملية تطبيق.يُحسن تطبيع الصلب خصائصه الميكانيكية من خلال تحسين بنية الحبوب وتعزيز صلابة الصلبغالباً ما تستخدم النسخة الموحدة في التطبيقات التي تتطلب فيها صلابة محسنة للشق.
الدرجات المكافئة:
| المعيار البريطاني | المعيار الأوروبي | ASTM/ASME |
| BS1501-224-490A/B | EN10028 P355GH | الصيغة القياسية لـ ASME SA516 Gr.70N |
التركيب الكيميائي:
| ج | نعم | م | (ب) | S | ال | سي سي | كيو | نـي | (مو) | Nb | (تاي) | V |
| 0.18 | 0.4 | 0.95-15 | 0.015 | 0.008 | 0.02 | 0.3 | 0.3 | 0.3 | 0.08 | 0.01 | 0.03 | 0.02 |
الخصائص الميكانيكية:
| قوة السحب | 70-90 كسي، 485-620 مبا |
| قوة العائد | 38 كسي، 260 مبا |
| الطول في 200 ملم (دقيقة) | 17 ٪ |
| الطول في 50 ملم (دقيقة) | 21 ٪ |
التطبيقات:
مبادلات الحرارة: أوراق الأنابيب هي مكونات أساسية في مبادلات الحرارة القشرية والأنابيب ، حيث توفر الدعم لأنبوبات تبادل الحرارة.أوراق الأنابيب 70N تساعد على تحمل اختلافات درجة الحرارة والضغط العالية
.
أوعية الضغط: تستخدم أوراق الأنابيب في تصنيع أوعية الضغط مثل الغلايات والمفاعلات وأعمدة التقطير.70N درجة يضمن أن الأنبوب يمكن أن تتحمل الظروف الصعبة داخل الوعاء.
المكثفات: في المكثفات ، تستخدم أوراق الأنابيب لدعم الأنابيب التي يمر من خلالها الغاز الساخن أو البخار لنقل الحرارة إلى الوسط التبريد.أوراق الأنابيب 70N توفر القوة الميكانيكية ومقاومة التآكل.
الأفران الصناعية: تلعب أوراق الأنبوب دورًا في بناء الأفران الصناعية للتطبيقات مثل المعالجة الحرارية ومعالجة المواد.70N الفولاذ الكربوني يوفر القوة اللازمة والمتانة لهذه البيئات عالية درجة الحرارة.
