شاشة العيون العمياء، ASTM A182 F316L الفولاذ المقاوم للصدأ الشكل 8 شاشة، RF ASME B16.48

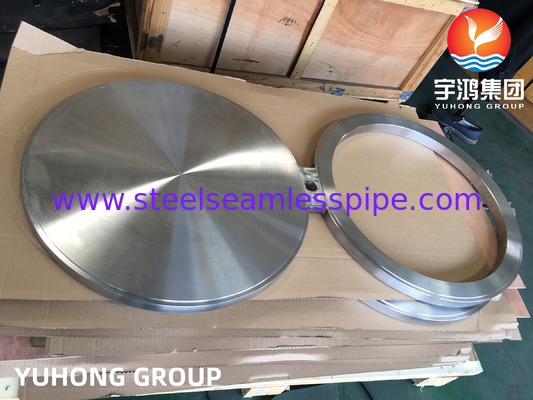

الشاشة العمياء، المعروف أيضا باسمالشكل 8 الشريط، هو مزيج من الاثنين الذي يمكن تدويره للعمل كربط واحد أو مساحة حلقة.هذا الاطار عادة قطعة من المعدن التي يتم قطعها لتناسب بين اثنين من طوابق الأنابيب وعادة ما تكون مقيدة بين اثنين من الصماماتغالبًا ما يتم تصنيع شاشة العيون المكفوفة من قرصين معدنيين يتم ربطهما ببعضهما البعض بواسطة قسم صغير من الصلب. يشبه شكل الشاشة زوجًا من النظارات أو النظارات ،لهذا السبب يطلق عليه "سطح حمالة النظارات"يمكن لمجموعتنا توفير شاشة العيون المكشوفة مع أنواع مختلفة من الوجه المشترك (RF، FF، RTJ) في فئة السلسلة من 150/300/600/900/1500/2500 وفقا لمعايير الأبعاد ASME B16.48.
أيه إس تي إم إيه 182 F316Lهي مواصفات قياسية للأسماك المختلفة من سبيكات أو أسطوانات الصلب المقاوم للصدأ والأنابيب المختلفة، والأدوات، والصمامات، والأجزاء المخصصة للخدمة في درجات الحرارة العالية.شاشة العمى هي نوع من الشاشة التي تستخدم لفصل أو عزل أقسام من نظام الأنابيبتتكون من زوج من الأقراص المعدنية التي يتم ربطها ببعضها البعض بواسطة مشبك مركزي أو مفصل. يمكن تدوير الأقراص لإيقاف أو السماح بالتدفق عبر خط الأنابيب.يتم تصنيع شاشة ASTM A182 F316L العمياء للنظارات خصيصًا من الفولاذ المقاوم للصدأ من الصف 316L، وهي نسخة منخفضة الكربون من 316 الفولاذ المقاوم للصدأ. توفر هذه المادة مقاومة تآكل محسنة وغالبا ما تستخدم في التطبيقات التي تتطلب لحام.يستخدم عادة في أنظمة الأنابيب التي تتطلب صيانة منتظمة أو فحصببساطة بتدوير الأقراص، يمكن إيقاف تدفق السائل بسهولة دون الحاجة إلى إزالة أو فصل أي أنابيب.هذا يجعلها حلا مريحا وعمليا لمختلف التطبيقات الصناعية.
الدرجات المكافئة:
| الدرجة |
المصنع رقم / DIN |
الأمم المتحدة |
الـ JIS |
ب.س. |
GOST |
(أفنور) |
| SS316L |
1.4404 / 14435 |
S31603 |
SUS 316L |
316S11 / 316S13 |
03Ch17N14M3 / 03Ch17N14M2 |
Z3CND17 |
خصائص من الفولاذ المقاوم للصدأ المشاهد العمياء:
1مقاومة للتآكل:صناعة ASTM A182 F316L للنظارات العمياء مصنوعة من الفولاذ المقاوم للصدأ من الدرجة 316L ، والمعروف بمقاومتها الممتازة للتآكل في مجموعة واسعة من البيئات التآكلية.
2قوة عالية:فلنج ASTM A182 F316L العينات العمياء لديه قوة سحب عالية ، مما يجعله مناسبًا لتطبيقات الضغط العالي ودرجة الحرارة العالية.
3. متانة جيدة:من المعروف أن فولاذ المقاوم للصدأ من الدرجة 316L يحتوي على متانة وطول عمر الخدمة ، مما يجعل من ASTM A182 F316L العدسة العمياء الخيار الموثوق به للتطبيقات الصناعية.
4تثبيت سهل:طرف العمى ASTM A182 F316L للنظارات سهل التثبيت ويتطلب الحد الأدنى من الصيانة ، مما يقلل من وقت التوقف والتكاليف الإجمالية.
5التنوع:تصلح شاشة ASTM A182 F316L العمياء للنظارات لمجموعة واسعة من التطبيقات في مختلف الصناعات ، بما في ذلك صناعات النفط والغاز والبتروكيماويات والكيماويات والبحرية.
6التصميم المقاوم للتسرب:تصميم اللفافات العمياء للنظارات يضمن ختمًا ضيقًا ، مما يمنع التسرب ويضمن سلامة نظام الأنابيب.
7الامتثال للمعايير:يلبي ASTM A182 F316L العدسة العمياء للنظارات معايير ASTM و ASME ، مما يضمن الجودة والإستمرارية في الأداء.
التركيب الكيميائي ((%):
| ج |
م |
نعم |
(ب) |
S |
سي سي |
(مو) |
نـي |
ن |
| 0.10 على الأكثر |
2.00 على الأكثر |
0.75 على الأكثر |
0.045 على الأكثر |
0.030 على الأكثر |
16.00-1800 |
2.00-3.00 |
10.00-14.00 |
0.10 على الأكثر |
الخصائص الميكانيكية:
| الدرجة |
الكثافة |
نطاق الذوبان |
قوة الشدّة MPa-Psi |
قوة العائد في MPa-Psi (0.2% Offset) |
الطول |
| SS316L |
8.0 غرام/سم3 |
1399 °C (2550 °F) |
75000 Psi ((515MPa) |
30000 Psi (205MPa) |
35 ٪ |
التطبيقات:
1صناعة المعالجة الكيميائية:يتم استخدام أجهزة التشطيب العمياء للنظارات ASTM A182 F316L عادةً في صناعة المعالجة الكيميائية للتطبيقات مثل المفاعلات الكيميائية وأعمدة التقطير وخزانات التخزين.المقاومة العالية للتآكل من ASTM A182 F316L تجعلها مناسبة للتعامل مع مجموعة واسعة من المواد الكيميائية التآكل.
2صناعة البتروكيماويات:غالبًا ما تستخدم مصانع البتروكيماويات شظايا ASTM A182 F316L العمياء في معدات مختلفة مثل مبادلات الحرارة والأنابيب وخزانات التخزين.مقاومة درجة الحرارة والضغط العالية من ASTM A182 F316L تجعلها مثالية لهذه التطبيقات المطالبة.
3صناعة الأدوية:الصناعة الدوائية تتطلب معدات عالية الجودة والنظافة لضمان جودة ونقاء المنتجات الدوائية.يتم استخدام شظايا ASTM A182 F316L عادة في معدات معالجة الأدوية بسبب مقاومة التآكل الممتازة وسهولة التنظيف.
4صناعة الأغذية والمشروبات:يتم استخدام أجهزة العدسة ASTM A182 F316L بشكل واسع في صناعة الأغذية والمشروبات لتطبيقات مثل معدات المعالجة وخزانات التخزين وأنظمة الأنابيب.خصائص الصحة الصحية لـ ASTM A182 F316L تجعلها مناسبة للتعامل مع المنتجات الغذائية والمشروبات.
5صناعة معالجة المياه:غالبًا ما تستخدم محطات معالجة المياه شظايا ASTM A182 F316L العمياء في معدات مختلفة مثل المضخات والصمامات وأنظمة الأنابيب.المقاومة العالية للتآكل من ASTM A182 F316L تضمن طول العمر وموثوقية أنظمة معالجة المياه.
6صناعة توليد الطاقة:محطات توليد الطاقة تتطلب مواد عالية الجودة لمعداتها لتحمل درجات الحرارة والضغوط العالية.ASTM A182 F316L العدسات العمياء عادة ما تستخدم في معدات توليد الطاقة مثل المرجل، التوربينات، ومبادلات الحرارة بسبب خصائصها الميكانيكية الممتازة ومقاومة التآكل.
