| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أستم A312 TP304 ، TP304L ، TP316L ، TP317L ، TP321 ، TP347 ، TP347 |
| الحد الأدنى لكمية: | 500 كجم |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | وفقا لمتطلبات العميل / حالة التعبئة الخشبية / حالة التعبئة من الحديد |
| وقت التسليم: | 15-30 يومًا |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 500 طن شهريا |
| درجة المواد: | TP304 ، TP304L ، TP316L ، TP317L ، TP321 ، TP347 ، TP347 | معيار: | ASTM A312، JIST 3459، GOST 9941، EN 10216-5، DIN 17456 |
|---|---|---|---|
| شهادة: | ABS ، GL ، DNV ، NK ، PED ، AD2000 ، GOST9941-81 ، CCS ، ISO 9001-2008 | تفتيش الطرف الثالث: | SGS ، TUV ، BV ، GL ، DNV ، ABS ، LR |
| التطبيق: | مبادل حراري ، مكثف ، مبخر | ارتفاع الزعنفة: | 12.7 مم إلى 30 مم أو حسب الطلب |
| طول الزعنفة: | مخصصة | زعنفة الملعب: | مخصصة |
| سمك الزعانف: | 1.2 مم إلى 2.5 مم أو حسب الطلب | نوع الزعنفة: | كوة ، عادي ، مسنن ، HFW |
| المواد: | النحاس والألومنيوم والفولاذ المقاوم للصدأ وسبائك الصلب والكربون الصلب | الشكل: | مستدير ، مربع ، مستطيل |
| مواد الأنابيب: | النحاس والألومنيوم والفولاذ المقاوم للصدأ وسبائك الصلب والكربون الصلب | ||
| إبراز: | أنبوب الفولاذ المقاوم للصدأ 11Cr,TP347 أنبوب الصفاف المطاوح عالي التردد,الغلاية ذات التردد العالي الأنبوب المطاوئ,TP347 High Frequency Welded Fin Tube,Boiler High Frequency Welded Fin Tube |
||

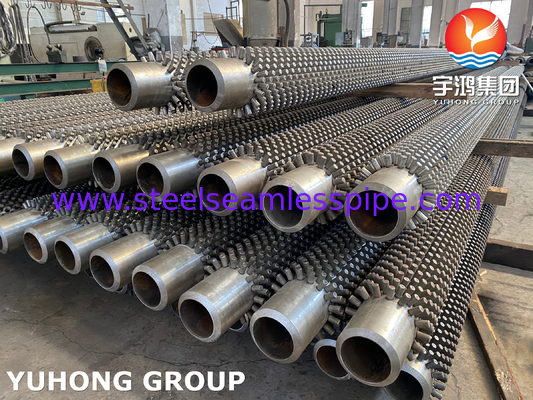

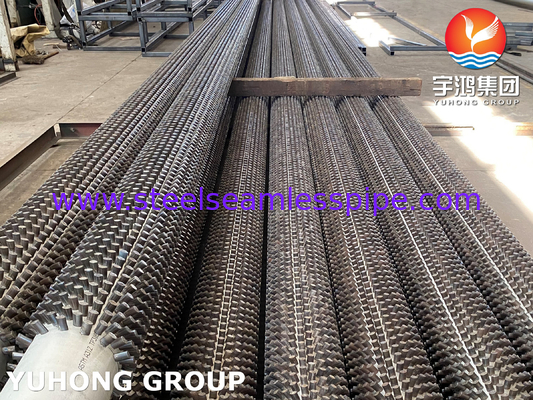

TP347 أنبوب زعانف مسمار ملحوم عالي التردد نوع 11Cr دبوس لسخان مشتعل

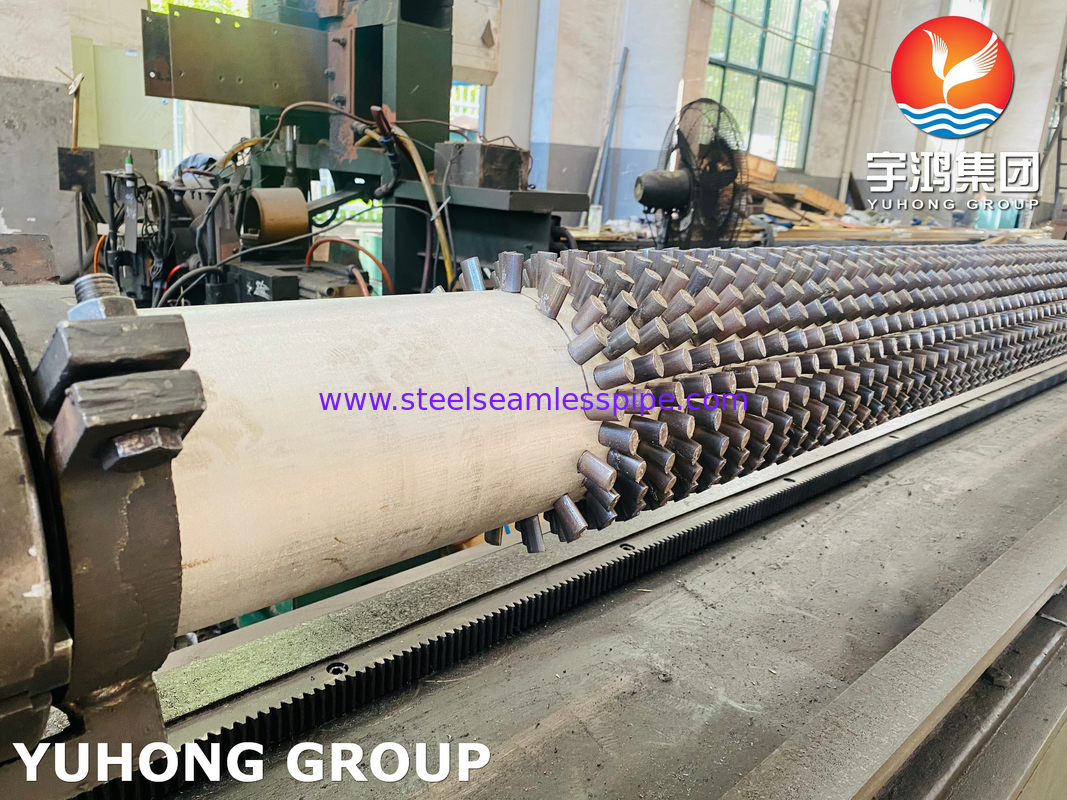

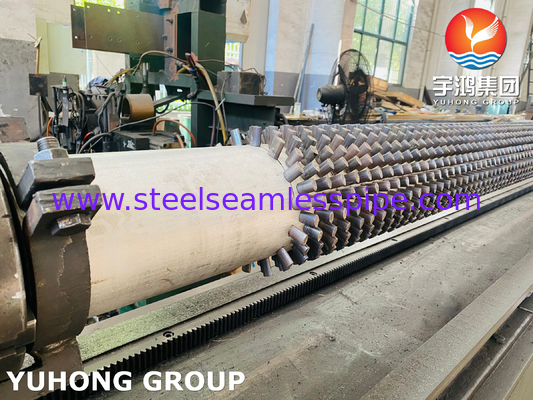

أنبوب مزعنف مسماريتم تصنيعه عن طريق لف شريط زعانف مستمر في شكل حلزوني على الأنبوب. عادةً ما يستخدم اللحام بالمقاومة عالية التردد ترددًا يبلغ 400 كيلو هرتز. يتم لف الزعنفة حول الأنبوب ولحامها بشكل مستمر. يتم لف شريط الزعانف حلزونيًا على الأنبوب ولحامه بشكل مستمر بعملية كهربائية عالية التردد إلى الأنبوب الأساسي على طول الجذر الحلزوني. يتم تثبيت شريط الزعانف تحت التوتر ومحصور أفقيًا أثناء تشكيله حول الأنبوب، وبالتالي يضمن أن الشريط على اتصال قوي بسطح الأنبوب الأساسي. يتم تطبيق اللحام المستمر عند النقطة التي يبدأ فيها شريط الزعانف في الانحناء حول قطر الأنبوب باستخدام عملية لحام قوس معدني بالغاز.
بالنسبة لأنبوب أو حجم أنبوب معين، يمكن الحصول على مساحة سطح نقل الحرارة المطلوبة لكل وحدة طول من الأنبوب عن طريق تحديد ارتفاع الزعانف المناسب، وسمك الزعانف و/أو عدد الزعانف لكل متر من الطول.
تفاصيل الأنبوب الأساسي
تفاصيل الزعانف

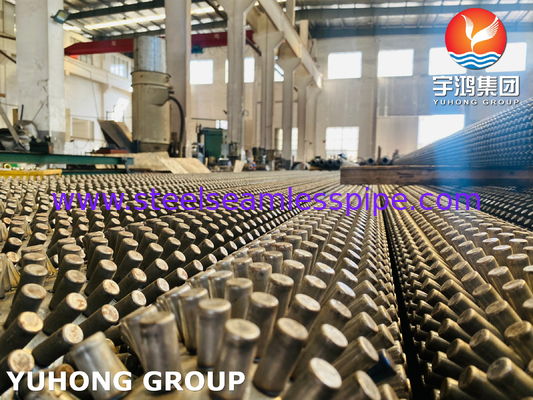

ميزات الأنابيب المسمارية
تستخدم الأنابيب الفولاذية غير الملحومة بشكل أساسي في الغلايات والأفران. تستخدم في الغالب في البيئات المسببة للتآكل. في صناعة البتروكيماويات، يمر الزيت الخام الأكثر كثافة عبر الأنبوب المسماري. تتولد الحرارة من خارج الأنبوب. في الطرف الآخر من الأنبوب، نحصل على المنتج السائل، والذي يتم إرساله لاحقًا للمعالجة.
تستخدم الأنابيب المسمارية أيضًا في غلايات أنابيب المياه. فهي تساعد على تسخين المياه. الأنابيب المسمارية بيضاوية الشكل ويتم لحامها بالغلاية.
يقلل استخدام الأنابيب الملولبة من استخدام الأنابيب العارية حيث يمكن لسطح نقل الحرارة لأنبوب ملولب واحد أن يحل محل سطح نقل الحرارة من 4 إلى 10 أنابيب عارية.
يمكن استخدام الأنابيب الملولبة في الأماكن التي تستخدم فيها وقودًا قاسيًا يمكن أن يتسبب في تلف البيئة. لمنع التآكل، يمكن طلاء السطح الخارجي للأنبوب المسماري أو معالجته بطبقة واقية.
تستخدم الأنابيب المرصعة أيضًا في غلايات رماد الصودا ومفاعلات السرير المميعة لأنها تقلل من التآكل.
كما أنها تستخدم في مصانع الصلب ومبردات الهواء ومحطات الطاقة والمبادلات الحرارية وما إلى ذلك.
حجم ومادة الأنبوب المسماري
| القطر الخارجي للأنبوب: | 25~355.6 (مم) | 1 بوصة ~ 14 بوصة (NPS) |
| سمك جدار الأنبوب: | 3.5~28.6 (مم) | 0.14 بوصة ~ 1.1 بوصة |
| طول الأنبوب: | ≤25,000 (مم) | ≤82 قدم |
| قطر المسمار: | 6~25.4 (مم) | 0.23 بوصة ~ 1 بوصة |
| ارتفاع المسمار: | 10~50.8 (مم) | 0.4 بوصة ~ 2 بوصة |
| درجة المسمار: | 8~30 (مم) | 0.3 بوصة ~ 1.2 بوصة |
| شكل المسمار: | أسطواني، بيضاوي، دائري، نوع العدسة | |
| زاوية سطح المسمار إلى الأنبوب: | رأسية، زاوية، صفوف متداخلة | |
| مادة المسمار: |
C.S. (الدرجة الأكثر شيوعًا هي Q235B) S.S. (الدرجات الأكثر شيوعًا هي AISI 304، 316، 409، 410، 321، 347) A.S. |
|
| مادة الأنبوب: |
C.S. (الدرجة الأكثر شيوعًا هي A106 Gr.B) S.S. (الدرجات الأكثر شيوعًا هي TP304، 316، 321، 347) A.S. (الدرجات الأكثر شيوعًا هي T/P5,9,11,22,91) |
|
| * يستخدم هذا الجدول كدليل عام لقدراتنا، يرجى الاتصال بنا لأي حالات أخرى مخصصة. | ||
التطبيق
صناعة الطاقة
صناعة البتروكيماويات
صناعة الورق
مجالات أخرى
