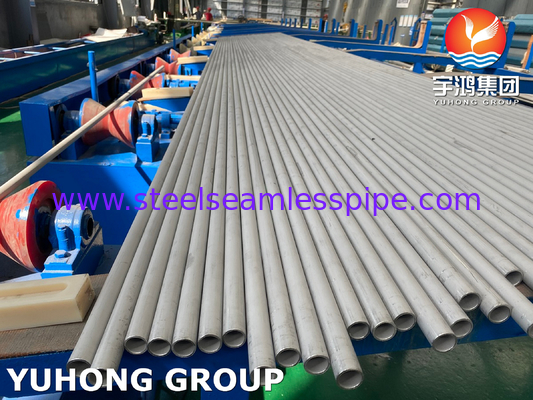

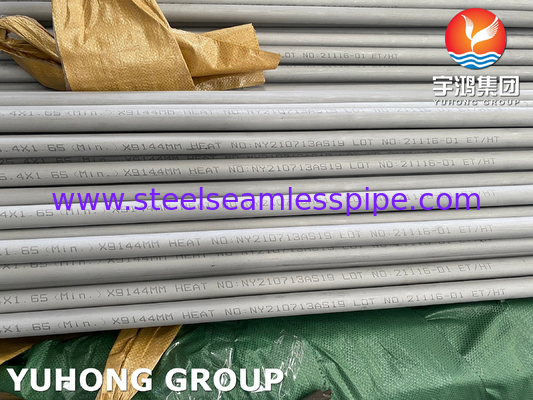

ASTM A213 TP321 1.4541 S32100 أنبوب الفولاذ المقاوم للصدأ بدون طبقات تطبيق مبادلة الحرارة المقاومة للصدأ
TP321الفولاذ المقاوم للصدأ هو مادة ذات خصائص ممتازة في ارتفاع درجة الحرارة321 الفولاذ المقاوم للصدأ لديه مقاومة جيدة للتآكل في الغلاف الجوي ويستخدم على نطاق واسع في البتروكيماويات، والطاقة الكهربائية، والجسر والسيارات.
الفولاذ المقاوم للصدأ الأوستنيتي المكافئ للصنف المحلي 0Cr18Ni10Ti 321 الفولاذ المقاوم للصدأ هو الفولاذ المقاوم للصدأ الأوستنيتي Ni-Cr-Mo ، أدائه مشابه جداً لـ 304 ،ولكن بسبب إضافة معدن التيتانيوم، بحيث يكون له مقاومة أفضل للتآكل الحدودي للحبوب وقوة درجة الحرارة العالية. بسبب إضافة معدن التيتانيوم ، فإنه يسيطر بشكل فعال على تكوين كربيد الكروم.
TP321الفولاذ المقاوم للصدأ austenitic لديه مقاومة جيدة للتآكل في الغلاف الجوي ويستخدم على نطاق واسع في صناعات البتروكيماويات والطاقة الكهربائية والجسور والسيارات."الفولاذ المقاوم للصدأ" ليس مطلق، بسبب بيئة الخدمة الخاصة، والفولاذ المقاوم للصدأ أيضا التآكل.درجة الحرارة والعوامل الأخرى سيكون لها تأثير أكبر على مقاومة التآكل من الفولاذ المقاوم للصدأعلى سبيل المثال، في نطاق درجة حرارة الحساسية من 450 ~ 850 °C لفترة طويلة، فإن الفولاذ المقاوم للصدأ سوف يحدث التآكل بين الحبيبات.الآلية هي أن C يجمع مع Cr في حدود الحبوب لتشكيل Cr23C6 وتساقط، بحيث يتم تقليل محتوى Cr في حدود الحبوب ، وهو ما يسمى "فقراء الكروم". عنصر Cr هو واحد من العناصر الرئيسية لمنع التآكل بين الحبوب ،عندما يكون محتوى Cr عند حدود الحبوب أقل من 12٪، سوف يزيد احتمال التآكل بين الحبيبات.
ما هو التركيب الكيميائي لـ TP321 أنبوب مبادلة الحرارة من الفولاذ المقاوم للصدأ؟
تشمل المكونات الكيميائية الرئيسية لأنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321:
الحديد (Fe): حوالي 60-75% من الوزن الإجمالي للسبائك.
النيكل (ني): حوالي 8-11 ٪ ، يتم تحسين مقاومة السبائك للتآكل.
الكروم (Cr): حوالي 17-20 ٪. تزداد صلابة و مقاومة الارتداء ومقاومة التآكل للسبائك.
المانغنيز (Mn): حوالي 2% تحسن قوة و صلابة السبائك
السيليكون (Si): حوالي 1 ٪ ، تتأثر خصائص العمل البارد للسبائك.
الكربون (ج): محدودة إلى 0.08 ٪، والتحكم في صلابة وقوة السبائك.
الفوسفور (P) ، الكبريت (S): جميعها محدودة بمستويات منخفضة لتجنب الآثار السلبية على التآكل والخصائص الميكانيكية للسبائك.
هذه المكونات الكيميائية تعمل معًا لجعل الفولاذ المقاوم للصدأ 321 لديه مقاومة جيدة للتآكل ومقاومة الحرارة والقوة الميكانيكية والقدرة على اللحام.
ما هي الخصائص الميكانيكية لأنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321؟
أنبوب مبادل الحرارة من الفولاذ المقاوم للصدأ TP321 هو من الفولاذ المقاوم للصدأ ذو القوة العالية ومقاوم للتآكل. يحتوي على خصائص ميكانيكية ممتازة ، وتشمل أساسًا الجوانب التالية:
قوة الشد: في درجة حرارة الغرفة ، قوة الشد من أنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 حوالي 515MPa.
قوة الوصول: في درجة حرارة الغرفة، قوة الوصول من أنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 حوالي 205MPa.
التمدد: يبلغ طول أنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 حوالي 40٪ ، مما يشير إلى أنه يحتوي على مرونة جيدة.
صلابة: صلابة أنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 حوالي HB217.
تجدر الإشارة إلى أن الخصائص الميكانيكية لأنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 ستتأثر بأساليب المعالجة والمعالجة الحرارية وعوامل أخرى.
ما هي الخصائص الفيزيائية لـ TP321 الأنبوب المبادل للحرارة من الفولاذ المقاوم للصدأ؟
أنبوب مبادل الحرارة من الفولاذ المقاوم للصدأ TP321 هو نوع من الفولاذ المقاوم للصدأ مع خصائص مادية جيدة ، فيما يلي خصائصه المادية الرئيسية:
الكثافة: كثافة أنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 حوالي 7.93g / cm3.
نقطة الذوبان: نقطة ذوبان أنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 حوالي 1398 درجة مئوية.
التوصيل الحراري: التوصيل الحراري لأنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 هو 16.2 W / (((m.K) في درجة حرارة الغرفة.
معامل التوسع الحراري: معامل التوسع الخطي لأنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 هو 16.5 × 10 ^-6 / K.
مغناطيسي: أنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 هو مادة غير مغناطيسية ولا تنتج مغناطيسية في مجال مغناطيسي.
تجدر الإشارة إلى أن الخصائص الفيزيائية لأنبوب تبادل الحرارة من الفولاذ المقاوم للصدأ TP321 ستتأثر أيضًا بعوامل مثل حالة المواد وطرق المعالجة.
ASTM A213 TP321 الصلب المقاوم للصدأ أنبوب مبادل الحرارة السلس خصائص ميكانيكية وفيزيائية
| الكثافة |
8.0 غرام/سم3 |
| نقطة الذوبان |
1454 °C (2650 °F) |
| قوة الشد |
(بسي) 75000 ، (إم بي) 515 |
| قوة العائد (0.2٪ تعويض) |
سيزي 30000, ام بي اي 205 |
| الطول |
35 ٪ |
ASTM A213 TP321 أنبوب مبادل الحرارة السلس من الفولاذ المقاوم للصدأالتركيب الكيميائي
|
الـ SS 321 |
SS 321H |
| نـي |
9 12 |
9 12 |
| سي سي |
17 ️ 19 |
17 ️ 19 |
| ج |
0.08 كحد أقصى |
0.04 010 |
| ن |
0.10 على الأكثر |
|
| في |
الرصيد |
| م |
ما يزيد عن 2 |
ما يزيد عن 2 |
| نعم |
0.75 على الأكثر |
0.75 على الأكثر |
| S |
0.03 على الأكثر |
0.03 على الأكثر |
| (ب) |
0.045 على الأكثر |
0.045 على الأكثر |
| (تاي) |
5xC دقيقة
0. 60% كحد أقصى |
4xC دقيقة
0. 60% كحد أقصى |
مواصفات أنبوب مقايض الحرارة الخالي من اللحم من الصلب المقاوم للصدأ ASTM A213 TP321
| الدرجة |
رقم الـ UNS |
البريطاني القديم |
الـ " يورو نورم " |
قوات الأمن الخاصة السويدية |
الـ JIS اليابانية |
| ب.س. |
في |
لا.. |
الاسم |
| 321 |
S32100 |
321S31 |
58B، 58C |
1.4541 |
X6CrNiTi18-10 |
2337 |
SUS 321 |
| 321H |
S32109 |
321S51 |
- |
1.4878 |
X10CrNiTi18-10 |
- |
SUS 321H |
| 347 |
S34700 |
347S31 |
58G |
1.4550 |
X6CrNiNb18-10 |
2338 |
SUS 347 |
هذه المقارنات تقريبيّة فقط. القائمة تهدف إلى مقارنة المواد المشابهة وظيفيّاً وليس كجدول لمعادلات تعاقديّة.إذا كان هناك حاجة إلى معادلات دقيقة، يجب استشارة المواصفات الأصلية.
|
ASTM A213 TP321 الصلب المقاوم للصدأ التطبيق الصناعي أنابيب المبادل الحراري السلس:
1أنابيب احتراق غازات العادم النفطية
2أنبوب العادم
3غلاف المرجل، ومبادلة الحرارة، أجزاء أفران التدفئة
4أجزاء من صمامات محركات الديزل
5وعاء ضغط الغلاية
6شاحنات الكيماويات
7مفاصل التوسع
8أنابيب مصفوفة بالدوامير لأنابيب الأفران والمجففات
