| Place of Origin: | CHINA |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب ASTM A213 T9 من الفولاذ اللاصق U Bend |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| Packaging Details: | Ply-wooden Case /Iron Case |
| Delivery Time: | 7 DAYS |
| Payment Terms: | L/C, T/T |
| اسم المنتج: | سبائك الصلب U أنبوب الانحناء | Standard: | ASTM A213/ASME SA213 |
|---|---|---|---|
| المواد: | سبائك الصلب T5 / T9 / T11 / T22 ، الفولاذ المقاوم للصدأ 304 / 304L / 316L | O.D.: | 1/4" 3/8" 1/2" 5/8" 3/4" 1", ECT. |
| W.T.: | BWG 25, 22, 20 18, 16, 14, 12 | Length: | Single, Random |
| التقنية: | المدرفلة على البارد والمسحوب على البارد | NDT: | HT ، ET ، UT ، PT |
| Application: | Boiler Tube Oil / Gas Drilling, Chemical Industry, etc. | ||
| إبراز: | ASTM A213 T9 U بيند أنبوب,أنبوب مبادل الحرارة السلس من الفولاذ اللاصق,أنبوب ASME SA213 T9 U,Alloy Steel Seamless Heat Exchanger Tube,ASME SA213 T9 U Bend Tube |
||

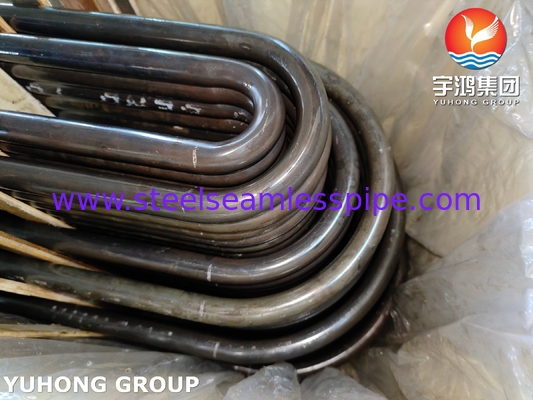

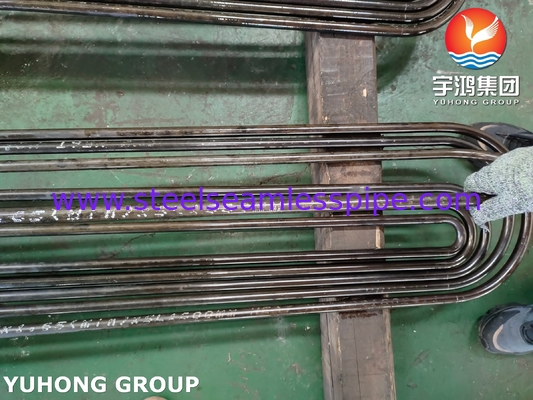

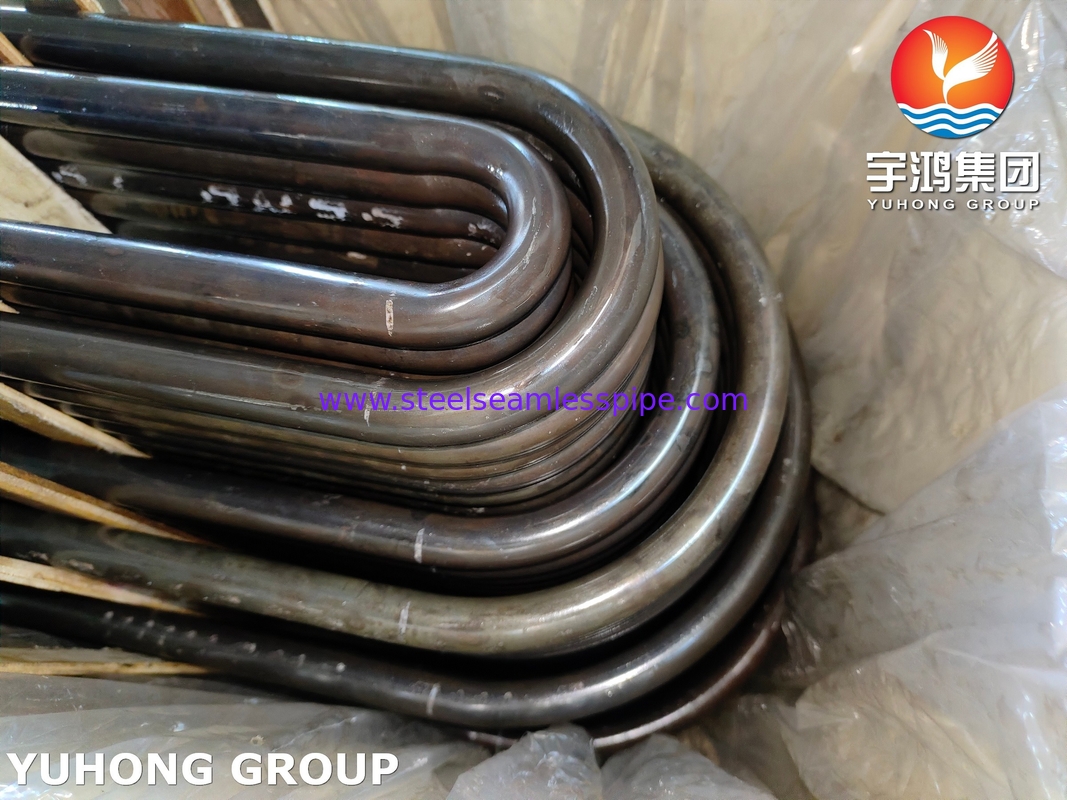

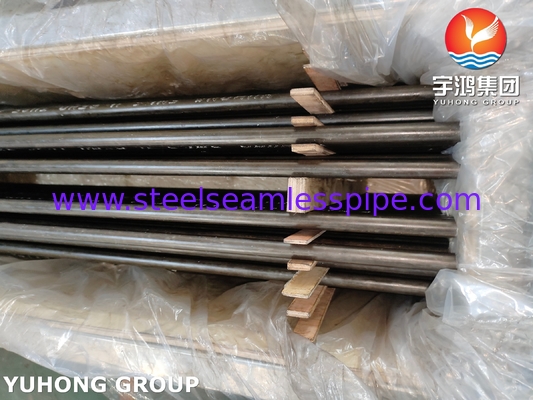

ASTM A213 / ASME SA213 T9 سبيكة الفولاذ الألياف بدون خيوط أنبوب U Bend أنبوب مبادل الحرارة
أيه إس إيه إم إيه 213/أيه إس إيه إم إيه SA213يحدد متطلبات صارمة لأنابيب الفولاذ الفيرريتية والآوستنيتية السلسة المخصصة للخدمة في بيئات درجات الحرارة المرتفعة، بما يضمن سلامة المواد والأداء الميكانيكي،والاتساق الأبعاد.
وفقًاالصيغة ASTM A213يتم تطبيع المادة (تسخينها إلى 925-980 درجة مئوية) تليها التشديد (675-760 درجة مئوية) لتحسين بنيتها الدقيقة ، وتوازن قوة الشد (≥415 MPa) والمرونة (إطالة ≥30٪).ما بعد الانحناءفي كثير من الأحيان ، تتطلب الأنابيب ذات الانحناء U معالجة حرارية تخفيف الإجهاد (650-700 درجة مئوية) لتخفيف الإجهادات المتبقية التي تسببها أثناء التشكيل ، مما يضمن الامتثال لمتطلبات الخصائص الميكانيكية للمعيار.أنبوب ASME SA213 T9 U-bendيمثل مزيج من المعادن المتقدمة، التصنيع الدقيق، وضمان الجودة الصارمة، مما يجعلها لا غنى عنها للصناعات التي تتطلب أداء قوي في درجات الحرارة العالية،بيئات الضغط العالي.
المواد المكافئة لـ ASTM A213 T9 الألياف الفولاذية اللاسلكية U Bend Tube
| الأمم المتحدة | ASTM | إين | DIN | الـ JIS | GB |
| K50400 | P9 | 12Cr9Mo | X12CrMo91 | STBA26 | / |
الخصائص الميكانيكية للأنابيب اللاصقة من الفولاذ اللاصق
| الصف الحديدي | قوة الشد، Mpa | قوة الإمداد، Mpa | الطول، % |
| أيه إس تي إم إيه 213 تي 5 | 415 دقيقة | الدقيقة: 205 | دقيقة: 30 |
| الصيغة ASTM A213 | 415 دقيقة | الدقيقة: 205 | دقيقة: 30 |
| أيه إس تي إم إيه 213 تي 11 | 415 دقيقة | الدقيقة: 205 | دقيقة: 30 |
| الصيغة ASTM A213 T12 | 415 دقيقة | الدقيقة: 205 | دقيقة: 30 |
| الصيغة ASTM A213 T22 | 415 دقيقة | الدقيقة: 205 | دقيقة: 30 |
| الصيغة ASTM A213 T91 | 415 دقيقة | 415 دقيقة | دقيقة: 20 |
التركيب الكيميائي لـ ASTM A213 T9 الألياف الفولاذية اللاصقة U Bend Tube
| الصف الحديدي | ||||||||
| ج | م | (ب) | S | نعم | سي سي | (مو) | V | |
| أيه إس تي إم إيه 213 تي 5 | ماكس: 0.15 | 0.30 - 060 | ماكس: 0.025 | ماكس: 0.025 | ماكس: 0.50 | 4.00 - 600 | 0.45 - 065 | ... |
| الصيغة ASTM A213 | ماكس: 0.15 | 0.30 - 060 | ماكس: 0.025 | ماكس: 0.025 | 0.25 - 100 | 8.00 - 10.00 | 0.90 - 110 | ... |
| أيه إس تي إم إيه 213 تي 11 | 0.05 - 015 | 0.30 - 060 | ماكس: 0.025 | ماكس: 0.025 | 0.50 - 100 | 1.00 - 150 | 0.44 - 065 | ... |
| الصيغة ASTM A213 T12 | 0.05 - 015 | 0.30 - 061 | ماكس: 0.025 | ماكس: 0.025 | ماكس: 0.50 | 0.80 - 125 | 0.44 - 065 | ... |
| الصيغة ASTM A213 T22 | 0.05 - 015 | 0.30 - 060 | ماكس: 0.025 | ماكس: 0.025 | ماكس: 0.50 | 1.90 - 260 | 0.87 - 113 | ... |
| الصيغة ASTM A213 T91 | 0.08 إلى 012 | 0.30 - 060 | ماكس: 0.020 | ماكس: 0.010 | 0.20 - 050 | 8.00 - 950 | 0.85 - 105 | 0.18 - 025 |
| (سي بي): 0.06 - 0.1 | N: 0.030 - 0.070 | ناي:40 | (ماكس0)04 | (تاي) ، ماكس: 001 | زيرو: ماكس 0.01 |
عملية الانحناء والهندسة
نصف قطر الانحناء:
اتبعالـ ASME B16.9أومعايير TEMAلحد أدنى من نصف قطر الانحناء (عادة 1.5 × 3 × قطر الأنابيب).
أقطار أصغر تزيد من الرقق في المنحنى الخارجي والتكثيف في المنحنى الداخلي ، مما يسبب خطر الفشل الميكانيكي.
رطوبة الجدران:
الحد من ترقق الجدران إلى≤17% من السماكة الاسمية(حسب معايير ASME).
استخدم ثني القضيب أو ثني الحث الساخن لتقليل التشوه.
البويضات: البويضة التحكمية (الابتعاد عن القطع العرضي الدائري) إلى≤ 8%لتجنب اضطرابات التدفق أو تركيز الضغط.
الاعتبارات التشغيلية للأنابيب اللاصقة U Bend Tube من الفولاذ اللاصق
الدورة الحرارية: احتساب دورات التدفئة والتبريد المتكررة لتجنب التعب الحراري.
التلوث: تصميم لسهولة التنظيف (على سبيل المثال، الشطف الكيميائي، الفرشاة الميكانيكية) للحفاظ على كفاءة نقل الحرارة.
انخفاض الضغط: تحسين هندسة الانحناء لتقليل الاضطرابات وفقدان الضغط.
التطبيقات
وعاء الضغط
