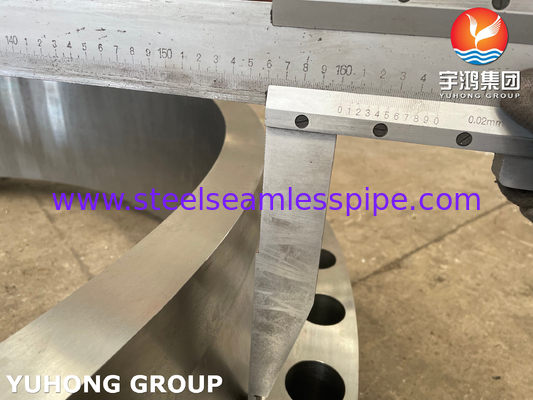

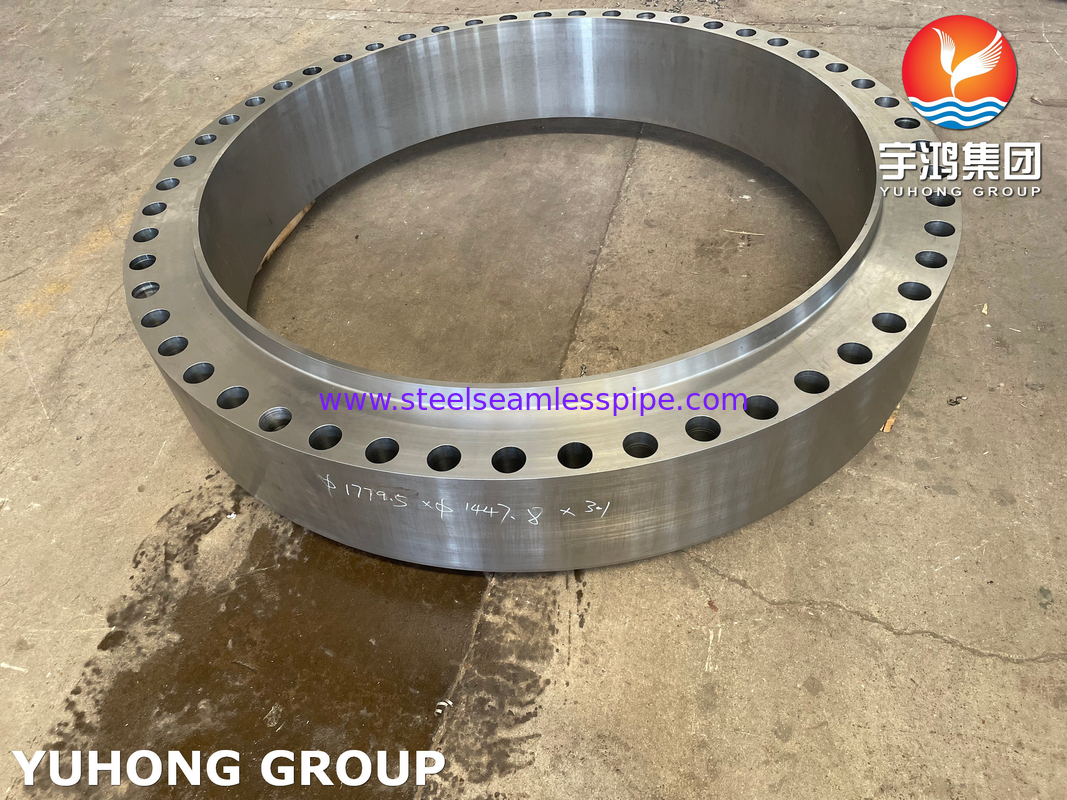

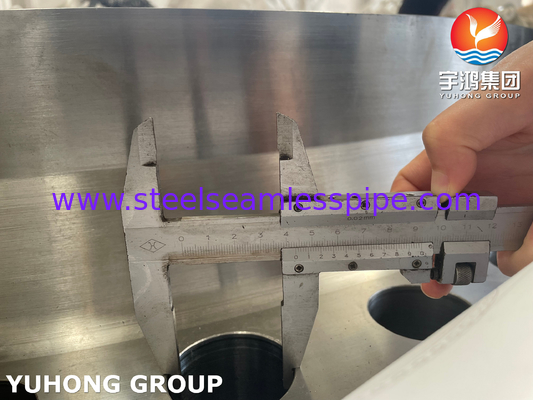

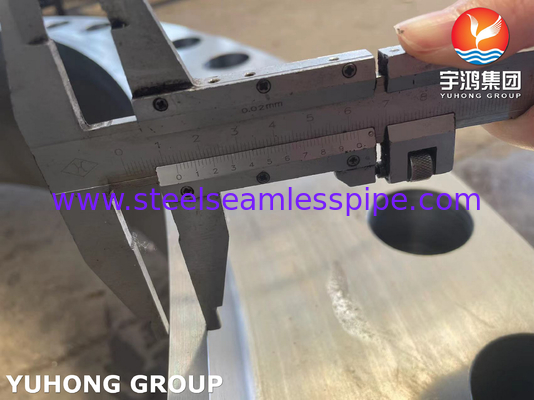

طرف الجسم المصنوع من الصلب الكربوني ASTM A105 المصنوع من الصلب الكربوني
تعمل شرائح الجسم كالموصلات التي تجمع المكونات المختلفة للمبادل الحراري ، مما يضمن تجميعًا آمنًا ومغلقًا.غالبًا ما يكون للشريط ثقوب مشبك وضعت لتوجيه معين مع الصمام، ويمكن تصميمها لأي مزيج من تطبيقات اللحام أو المسامير. على سبيل المثال في صناعة السيارات،يمكن استخدام شرائح الجسم لتثبيت ألواح الجسم أو العناصر الهيكلية معًا أثناء التجميعيمكن أن يختلف تصميم وحجم ومادة شفرة الجسم اختلافًا كبيرًا اعتمادًا على التطبيق والمتطلبات المحددة. وتشمل المواد الشائعة الصلب أو الفولاذ المقاوم للصدأ أو الألومنيوم أو البلاستيك ،تم اختيارها بناء على عوامل مثل القوة، والمتانة، ومقاومة للتآكل.
ASTM A105 فلنج من الفولاذ الكربوني
| درجة المواد |
أيه إس تي إم إيه 105 |
| المعيار |
ASTM A105 ASME B16.5 |
| طريقة التصنيع |
مزورة |
| الحجم |
1/2 " إلى 48 " ، sch5S إلى sch.XXS |
| فئة |
150، 300، 400، 600، 900، 1500، 2500 |
| معالجة السطح |
طلاء مكافحة التآكل |
| التطبيق |
للاتصال بالأنابيب |
تصنيفات الفلينجز
شفرة الفولاذ المقاوم للصدأ: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L الخ
شفرة الفولاذ المزدوج: UNS S31803, 2205, S31254 (254SMO)
شفرة الفولاذ المزدوجة الفائقة: UNS S32750, UNS S32760, UNS S32304, S31500
شفرة الفولاذ الكربوني: ASTM A105، A105N الخ
فولاذ سبائك: F1, F11, F22, F5, F9, F91 الخ
فليانج سبيكة النيكل كما هو موضح أدناه
مونيل 400 و K500،
إنكونيل 600، 601، 617, 625, 690, 718, X-750.
الـ 800، 800H، 800HT، 825، 925.
هاستيلوى C22، C4، C276، S، C2000، G-30، G-35، X، N، B، B-2، B-3
أنواع مختلفة من الفلينجز التي يمكننا توفيرها كما هو موضح أدناه:
1-أحذية زلقة.
فلنجات الزلاجة لديها تكلفة أولية أقل من فلنجات رقبة اللحام لأنها تتطلب دقة أقل في قطع الأنابيب إلى الطول ، وتوفر سهولة أكبر في التنسيق في التجميع. ومع ذلك ،قوتهم المحسوبة تحت الضغط الداخلي هو حوالي 2/3 من قوة أجهزة اللحام في الرقبة، وحياتهم تحت التعب هي 1/3 أقصر. الحواف الزلقة محدودة إلى 1/2 "إلى 21⁄2" أحجام في 1500lbs القياسية.
2أجهزة التشغيل
يتم استخدام الاطراف ذات الخيوط للتطبيقات الخاصة.ويمكن تجميعها دون لحام ويمكن استخدامها في خدمات ضغط عالية للغاية -- في أو بالقرب من الضغط الجوي -- حيث الفولاذ سبائك ضرورية للقوةلا تتناسب الستائر المزدوجة مع الظروف التي تنطوي على درجة حرارة أو ضغوط الانحناء، أو في ظل ظروف دورية قد تحدث فيها تسربات من خلال الخيوط.
3أجهزة الحماية
ملحومة رقبة اللحام لديها محور طويل معتدل والانتقال التدريجي للسمك في منطقة لحام الخرطوم الذي يضمها إلى الأنابيب.يقدم محور مخروط تعزيز مهم للشريط ومقاومة للشحنيفضل هذا النوع من الشبكة في ظروف الخدمة الصعبة الناجمة عن الضغط العالي أو درجات الحرارة المنخفضة أو العالية.
4. أزرار عمياء
تستخدم الستائر العمياء لتفريغ أطراف الأنابيب والصمامات وفتحات الأوعية الضغطية.يمكن للشريحة العمياء التعامل مع الإجهاد العالي من الضغط الداخلي و تحميل المسامير لأن أقصى الإجهادات في الشريحة العمياء هي الإجهادات الانحناء في المركز.
5. أجهزة الحماية
تم تطوير شظايا الحامض للقيام باستخدامها على أنابيب الضغط العالي الصغيرةفليانز لحام المقبس أقوى ولديها قوة تعب أكبر من لحام مزدوج فليانز زلقيمكن بسهولة تحقيق ظروف حفر ناعمة عن طريق طحن لحام الداخلي. يستخدم هذا الاطار عادة في أنابيب العمليات الكيميائية.
6أجزاء من المفاصل
يتم استخدام شرائح المفاصل الحلقية مع أجزاء المفاصل الحلقية. يتم استخدام شرائح المفاصل الحلقية بشكل شائع في أنظمة أنابيب الكربون أو الفولاذ ذات السبائك المنخفضة التي تحتاج إلى تفكيكها بشكل متكرر للتفتيش والتنظيف.لا ينبغي استخدامها في أي نقاط تحدث فيها إجهادات ثني شديدة.
بعض الاستخدامات الشائعة للفلنجات الجسدية:
-
اتصالات الأنابيب: تستخدم شرائح الجسم لربط الأنابيب معًا. إنها تسهل تجميع وتفكيك أنظمة الأنابيب بسهولة ، مما يسمح بالصيانة والإصلاحات والتعديلات.الاطراف أيضا توفر مرفق قوي وآمن، منع التسرب من نقطة الاتصال.
-
أوعية الضغط: تستخدم الأطراف في أوعية الضغط مثل الغلايات والخزانات والمفاعلات. إنها تسمح بتثبيت مجموعة متنوعة من الأدوات والفوهاتومكونات أخرى للوعاء مع الحفاظ على ختم ضيق في ظروف الضغط العالي.
-
الصمامات: في مجموعات الصمامات ، غالبًا ما تستخدم شرائح الجسم لربط جسم الصمام بنظام الأنابيب المجاور.هذا الترتيب يسمح بسهولة تركيب وإزالة الصمامات لإصلاح أو استبدال دون إزعاج اتصالات الأنابيب.
-
المضخات والضاغطات: تستخدم الأطراف عادة في أنظمة المضخات والضاغطات لربط فتحات المدخل والخارج من المعدات بالأنابيب المقابلة.يضمنون اتصال آمن ومواءمة مناسبة، وهو أمر حاسم للعمل الفعال والحد الأدنى من التسرب.
-
مبادلات الحرارة: تكون الأطراف مكونات لا تتجزأ في مبادلات الحرارة ، وتوفر نقاط اتصال للأنبوبات أو القنوات التي تحمل وسائل التدفئة أو التبريد.تسمح الأطراف بتثبيت ورقة الأنابيب على غلاف أو رأس المبادل الحراري، وخلق حجرة مغلقة.
