| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| رقم الموديل: | ASME SA516 Gr.70N |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية رقائق / البليت / حسب الطلب |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | حسب طلب الزبون |
| المواصفات: | ASME SA516-2021 | NDT: | يوتا ، بى تى MT |
|---|---|---|---|
| الدرجة: | 70N | طلب: | مبادل حراري ، غلاية ، وعاء ضغط ، مفاعل كيميائي ، محطة توليد كهرباء ، طاقة ، بتروكيماويات |
| إبراز: | ورقة أنابيب ثابتة من الصلب الكربوني,ورقة أنابيب مبادل حراري Gr.70N,ورقة أنابيب دقيقة للغلايات |
||

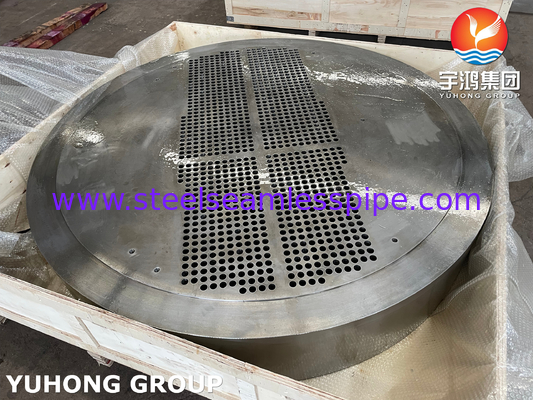

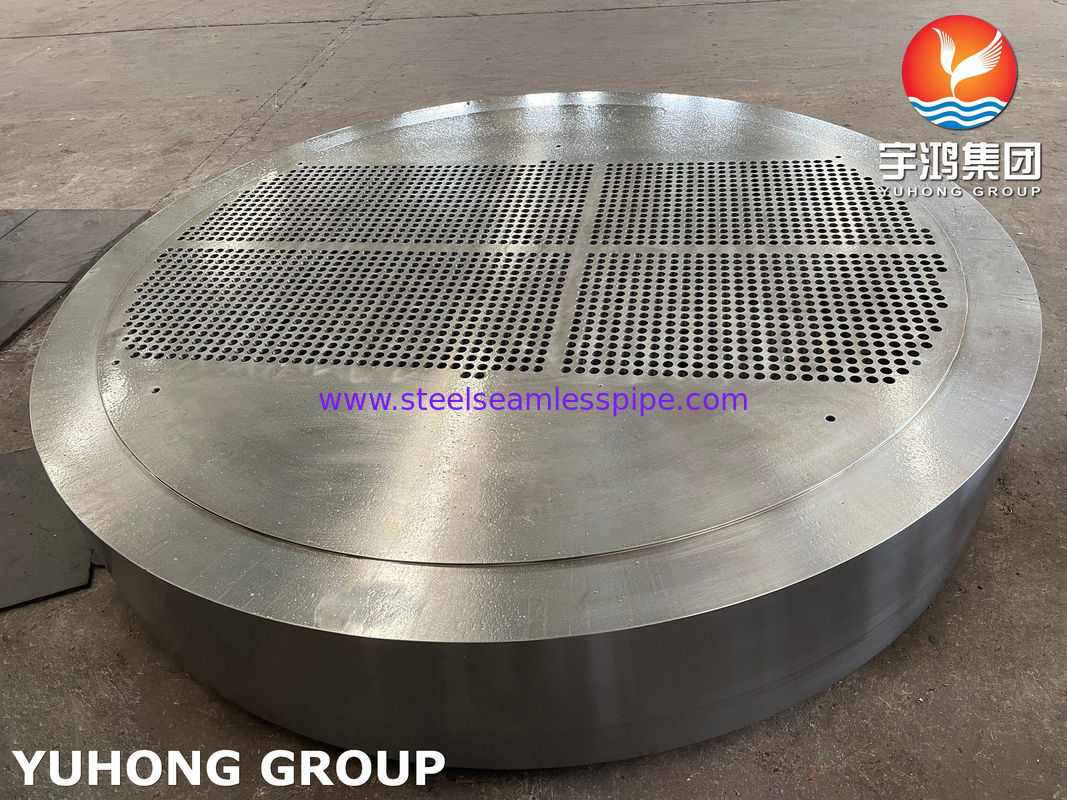

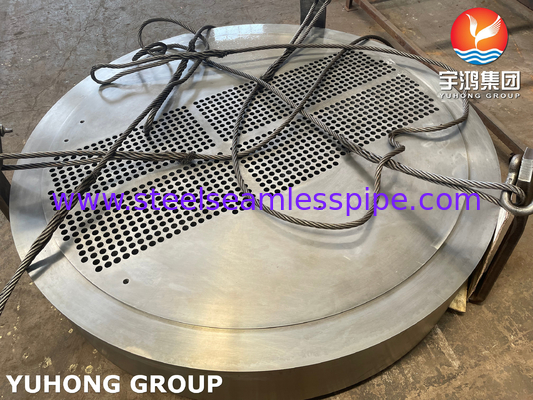

الصفحة الصلبة للأنابيب ASME SA516 Gr.70N للكوزانات ذات القدرة الكبيرة على اللحام
يتم استخدام أوراق الأنابيب على نطاق واسع في مجموعة متنوعة من التطبيقات الصناعية، بما في ذلك مبادلات الحرارة القشرية والأنابيب، المرجلات، وعلاء الضغط، توربينات البخار،وأنظمة تكييف الهواء المركزية الكبيرة.
من ناحية أخرى ، تستخدم أوراق الأنابيب عالية الدقة المخصصة بشكل رئيسي في الحاويات الكيميائية للعمليات مثل مبادلات الحرارة في القشرة والأنابيب ، الغلايات ، أوعية الضغط ، المكثفات ،أنظمة تكييف الهواء المركزيةهذه الألواح تعمل وظيفة مهمة لتوفير الدعم لوحدات القشرة الثابتة والألواح.
بسبب تكوينها المعدني ، تمتلك أوراق الأنابيب صلابة ممتازة وأداء توصيل الحرارة.

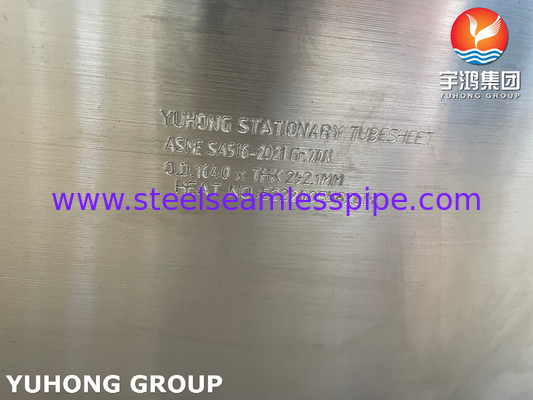

صفيحة الأنابيب الثابتة SA516 Gr.70N هي مكون يستخدم في مبادلات الحرارة وأوعية الضغط. وهي مصنوعة من الصلب الكربوني الصف SA516 70N ،وهي مادة عالية المقاومة تستخدم عادة في بناء الأوعية الضغطية بسبب صلابتها الممتازة وقابلية لحامها.
تم تصميم ورقة الأنابيب للحفاظ على أنابيب المبادل الحراري في مكانها وتوفير ختم بين الأنابيب وغلاف المبادل الحراري.عادة ما تكون أوراق الأنابيب الثابتة مصفحة أو مشوشة إلى غلاف المبادل الحراري وتخدم كنقطة ثابتة للأنابيب التي سيتم توصيلها إلى.
SA516 الدرجة 70 الطلب العادي عادي إذا كان سمك أكثر من 40 ملم، وإذا لم يكن كذلك، التسليم العادي للصلب العصبي في محطة المطاط الساخن أو التحكم في المطاط.70+N أو A516gr70N يعني أن نوع الصلب يجب أن يكون طبيعيا في أي سمك.
SA 516 GR.70 مقابل 70N
SA 516 GR.70 و 70N هي فئات أوعية الضغط التي يمكن التمييز بينها بناءً على بعض الخصائص.
GR.70N هو معدن في حالة طبيعية. GR.70 لا يخضع لعملية التطبيع.
يمتلك الصف 70N المعتاد مرونة وقوة متفوقة على مواد A516 70.
أين يقع الصفحة الأنبوب الثابتة في المبادل الحراري الرأس العائمة؟
ورقة الأنابيب في نهاية الرأس الخلفية للقشرة أصغر قليلاً من القشرة ، مما يسمح بسحب الحزمة من خلال القشرة.استخدام الرأس العائم يعني أنه يمكن السماح للتوسع الحراري ويمكن إزالة حزمة الأنبوب للتنظيف.
التركيب الكيميائي لـ A516 GR70
|
ج |
نعم |
م |
(ب) |
S |
ال |
سي سي |
كيو |
نـي |
(مو) |
Nb |
(تاي) |
V |
|
0.18 |
0.4 |
0.95/150 |
0.015 |
0.008 |
0.02 (دقيقة) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
المواد المكافئة
| المعيار البريطاني | المعيار الأوروبي | ASTM/ASME |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - الدرجة 70 |
المتطلبات الميكانيكية
| الخصائص الميكانيكية | القيمة |
|---|---|
| قوة الشد، MPa (ksi) | 485-620 (70-90) |
| قوة الجهد، دقيقة MPa (ksi) | 260 (38) |
| الإطالة الدقيقة، % 200 ملم (8 بوصة) | 17 |
| الإطالة الدقيقة، % 50 ملم (2 بوصة) | 21 |
التطبيقات:
- الغلايات
-سخانات
-أعمدة
-أطعمة نهاية
-مرشحات
-مبادلات الحرارة
-الأنابيب
-أوعية الضغط
- تصنيع الحقول النفطية
-شفرات
-صمامات
- خزانات التخزين
