شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | F317L / UNS S31703 / 1.4449 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | منصة نقالة ، علبة خشب رقائقي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| تسليط الضوء: | Spade Paddle Steel Flanges,SA182 F317 Blind Flanges,1.4449 Steel Flanges |
||
|---|---|---|---|

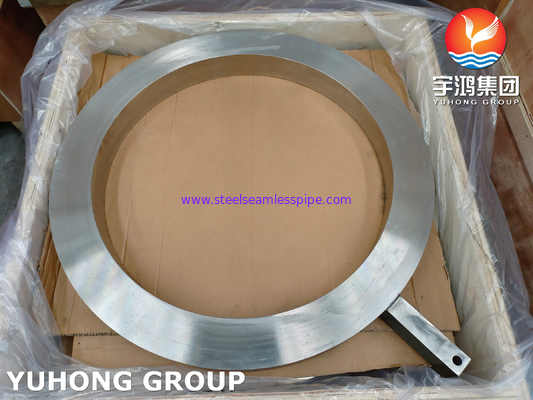

مجذاف متباعد / بياضات / حواف شبكية SA182 F317L / UNS S31703 / 1.4449 B16.48
ما هي شفة الأشياء بأسمائها الحقيقية؟
شفة الأشياء بأسمائها الحقيقية عبارة عن قطعة مستديرة من المعدن ذات علامة تبويب صغيرة ومصممة ليتم إدخالها بين مفصل شفة ثم يتم تثبيتها بإحكام في السرعة عن طريق شد البراغي.هذا يغلق الأنبوب ويمنع التلوث المتبادل بين السوائل ويسمح للمهندسين بالعمل في خط الأنابيب.
تستخدم على نطاق واسع في صناعات النفط والعمليات الكيميائية ، يمكن تطبيق شفة الأشياء بأسمائها الحقيقية في الصناعات الأخرى حيث يوجد متطلب لإغلاق تدفق مادة إلى أخرى.
بشكل عام ، يتم الاحتفاظ بشفة الأشياء بأسمائها الحقيقية في موضعها بحيث يمكن أن يحدث التدفق الطبيعي.بمجرد أن يحتاج التدفق إلى التوقف ، يتم تدوير شفة الأشياء بأسمائها الحقيقية إلى موضع الإغلاق ويتم إغلاق الأنبوب تمامًا بحيث لا يكون التدفق ممكنًا.
بشكل عام ، تتوفر حواف الأشياء بأسمائها الحقيقية وفقًا لمواصفات API 590 و ASTM 16.48 أو مصنوعة وفقًا لمتطلبات العملاء.
درجة مكافئة لشفة الفولاذ المقاوم للصدأ ASME SA182 F317L
| معيار | WERKSTOFF NR. | UNS | JIS | EN |
| SS 317 | 1.4449 | S31700 | SUS 317 | - |
| SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
التركيب الكيميائي لشفة الفولاذ المقاوم للصدأ ASME SA182 F317L
| درجة | ج | مينيسوتا | سي | ص | س | سجل تجاري | شهر | ني | الحديد |
| SS 317 | 0.08 كحد أقصى | 2.0 كحد أقصى | 1.0 كحد أقصى | 0.045 كحد أقصى | 0.030 كحد أقصى | 18.00 - 20.00 | 3.00 - 4.00 | 11.00 - 15.00 | 57.845 دقيقة |
| SS 317L | 0.035 كحد أقصى | 2.0 كحد أقصى | 1.0 كحد أقصى | 0.045 كحد أقصى | 0.030 كحد أقصى | 18.00 - 20.00 | 3.00 - 4.00 | 11.00 - 15.00 | 57.89 دقيقة |
القوة الميكانيكية لـASME SA182 F317L شفة من الفولاذ المقاوم للصدأ
| كثافة | نقطة الانصهار | قوة الشد | قوة العائد (0.2٪ تعويض) | استطالة |
| 7.9 جم / سم 3 | 1400 درجة مئوية (2550 درجة فهرنهايت) | بسي - 75000 ، ميجا باسكال - 515 | بسي - 30000 ، ميجا باسكال - 205 | 35٪ |
| 7.9 جم / سم 3 | 1400 درجة مئوية (2550 درجة فهرنهايت) | بسي - 75000 ، ميجا باسكال - 515 | بسي - 30000 ، ميجا باسكال - 205 | 35٪ |
ASME SA182 F317L شفة من الفولاذ المقاوم للصدأ
| معيار | فصل | قطر الدائرة | قطر دائرة الترباس | عدد البراغي | مقاس الحزام | قطر بولت هول |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | م 12 | 14 |
| AS 2129 شفة | الجدول ج | 95 | 67 | 4 | 13 | 14 |
| الجدول د | 95 | 67 | 4 | 13 | 14 | |
| الجدول E. | 95 | 67 | 4 | 13 | 14 | |
| الجدول F | 95 | 67 | 4 | 13 | 14 | |
| الجدول ح | 114 | 83 | 4 | 16 | 17 | |
| الجدول J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5.0 تحديث | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| ISO 7005 (DIN) شفة | PN6 | 80 | 55 | 4 | م 10 | 11 |
| PN10 | 95 | 65 | 4 | م 12 | 14 | |
| PN16 | 95 | 65 | 4 | م 12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | م 12 | 14 | |
| PN40 | 95 | 65 | 4 | م 12 | 14 |
ASME SA182 F317L شفة من الفولاذ المقاوم للصدأتصنيف الضغط
| درجة حرارة.درجة فهرنهايت | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
أنواع مختلفة من الشفاه يمكننا توريدها على النحو التالي
1. الشفاه الانزلاق على.
تتمتع الفلنجات المنزلقة بتكلفة أولية أقل من فلانشات عنق اللحام لأنها تتطلب دقة أقل في قطع الأنبوب إلى الطول ، كما أنها توفر سهولة أكبر في المحاذاة في التجميع.ومع ذلك ، فإن قوتها المحسوبة تحت الضغط الداخلي تساوي تقريبًا 2/3 من قوة فلنجات عنق اللحام ، وعمرها تحت التعب هو 1/3 أقصر.الشفاه الانزلاقية محدودة بأحجام 1/2 "إلى 2½" في 1500 رطل.
2. الشفاه الخيوط
تستخدم الفلنجات الملولبة للتطبيقات الخاصة.يمكن تجميعها بدون لحام ويمكن استخدامها في خدمات الضغط العالي للغاية - عند الضغط الجوي أو بالقرب منه - حيث تكون سبائك الصلب ضرورية للقوة.الحواف الملولبة ليست مناسبة للظروف التي تنطوي على درجات حرارة أو ضغوط الانحناء ، أو في ظل ظروف دورية حيث قد يحدث تسرب من خلال الخيوط.
3. الشفاه الرقبة اللحام
تتميز حواف عنق اللحام بمحور مدبب طويل وانتقال تدريجي للسمك في منطقة اللحام التناكبي الذي يربطها بالأنبوب.يوفر المحور المخروطي تعزيزًا مهمًا للحافة ومقاومة الصقل.يُفضل هذا النوع من الفلنجات لظروف الخدمة القاسية الناتجة عن الضغط المرتفع أو درجات الحرارة دون الصفر أو درجات الحرارة المرتفعة.
4. شفرات عمياء
تستخدم الفلنجات العمياء لإفراغ نهايات الأنابيب والصمامات وفتحات أوعية الضغط.يمكن أن تتعامل الفلنجات العمياء مع الضغط العالي الناتج عن الضغط الداخلي وتحميل البراغي نظرًا لأن الضغوط القصوى في الحافة العمياء هي ضغوط الانحناء في المركز.
5. الشفاه المقبس اللحام
تم تطوير فلنجات اللحام المقبس للاستخدام في أنابيب الضغط العالي ذات الحجم الصغير.مع اللحام الداخلي ، تكون حواف اللحام ذات التجويف أقوى ولديها قوة إجهاد أكبر من اللحام المزدوج للحافة الانزلاقية.يمكن تحقيق ظروف التجويف الملساء بسهولة عن طريق طحن اللحام الداخلي.تستخدم هذه الحافة بشكل شائع في أنابيب العمليات الكيميائية.
6. الشفاه المشتركة اللفة
يتم استخدام فلنجات اللفة المشتركة مع بذرة مفصل اللفة.تُستخدم حواف الوصلات بشكل شائع في أنظمة الأنابيب المصنوعة من الصلب الكربوني أو منخفض السبائك التي تحتاج إلى تفكيكها بشكل متكرر للفحص والتنظيف.لا ينبغي استخدامها في أي نقطة تحدث فيها ضغوط الانحناء الشديدة.
