| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | شفة الفولاذ المقاوم للصدأ ASME SA182 F317L |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | علبة خشب رقائقي / منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | شفة من الفولاذ المقاوم للصدأ | البعد: | ANSI Flanges ، ASME Flanges ، BS Flanges ، DIN Flanges ، EN Flanges إلخ. |
|---|---|---|---|
| المعيار: | ANSI B16.5 ، ANSI B16.47 Series A & B ، MSS SP44 ، ASA ، API-605 ، AWWA ، رسومات مخصصة | المواد: | الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك النيكل |
| الحجم: | نصف بوصة إلى 48 بوصة | العملية: | مزور |
| الضغط: | كلاس 150/300/600/9001500/2500 | النوع: | فلنجة ملولبة ، فلنجة انزلاقية ، فلنجة ملحومة بمقبس ، فلنجة برقبة ملحومة ، فلنجة مشتركة LAP |
| وجه شفة: | الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل الدائري (RTJ) | التطبيق: | البترول والكيماويات وغيرها ، والتجهيزات والاتصال ، والبيرة |
| إبراز: | شفة فاصل حلقي من الفولاذ المقاوم للصدأ,فلنجات فولاذية بأسمائها الحقيقية,شفة فاصل حلقي ASME SA182 |
||

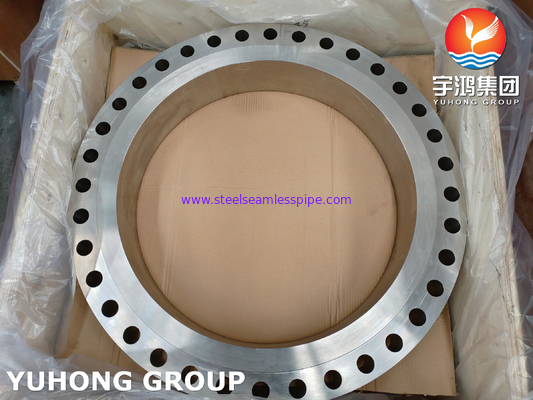

ASTM A182 / ASME SA182 F317L / 1.4449 حلقات الفولاذ المقاوم للصدأ

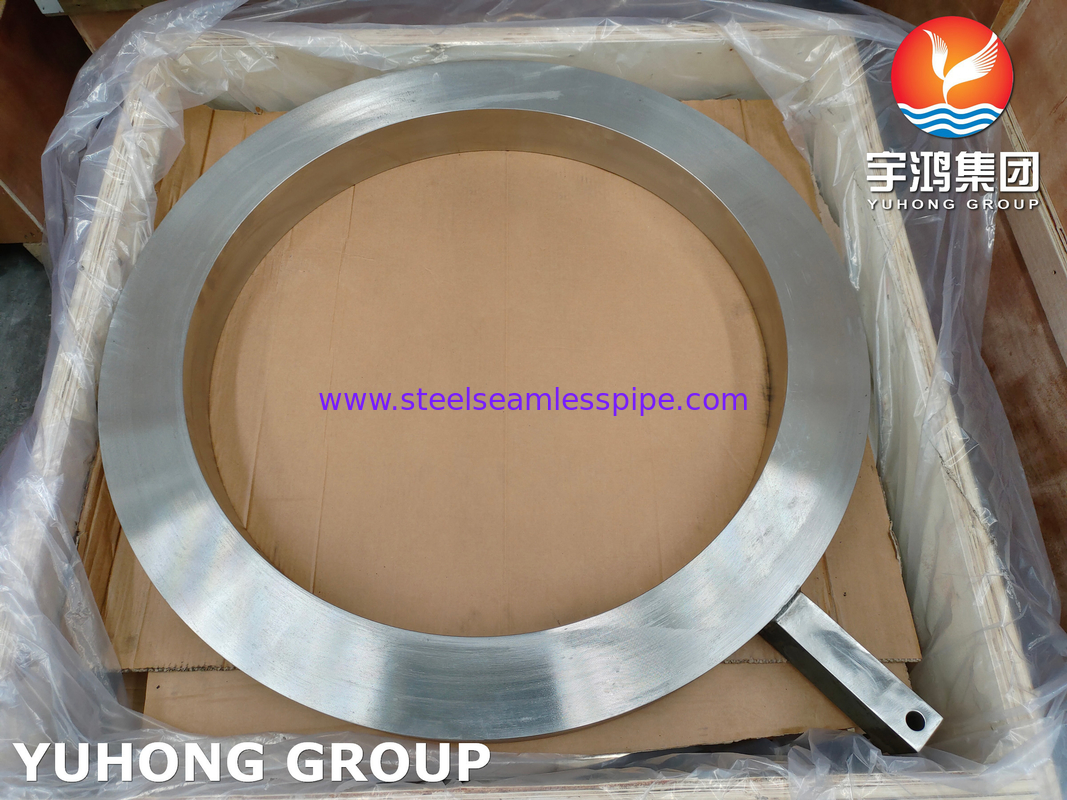

فليانج المسافة الحلقة، والمعروف أيضًا باسم عيون العيون ، هو نوع من إعدادات الجهاز المستخدمة لفصل أو عزل أقسام خطوط الأنابيب. يتكون من زوج من الأقراص المعدنية التي يتم ربطها ببعضها البعض بواسطةقطعة معدنية مستقيمةعندما يتم تثبيته في خط أنابيب بين اثنين من الفلنجات ، يسمح فلانج المسافة الحلقة بالصيانة السهلة أو التفتيش أو تعديل خط.فهي مكونات أساسية في العديد من التطبيقات الصناعيةتوفير مسافة موثوقة ومحاذاة لضمان التشغيل الفعال والآمن لأنظمة الأنابيب والمعدات.
أنواع:
أجهزة الفاصل بين الحلقات: المسافات الدائرية التي تناسب بين الفلنجات للحفاظ على فجوة محددة.
أدوات التفريق: على شكل قافلة ، يتم استخدام هذه المسافرين في التطبيقات التي يتطلب فيها شكل أكثر ملموسة أو محددة للحفاظ على المسافة.
الفوائد:
مقاومة التآكل: يضمن بناء الفولاذ المقاوم للصدأ أداءً طويل الأمد حتى في البيئات القاسية.
المدى الطويل: قوة عالية ومقاومة للاستعمال والمزيل تجعل هذه المسافرين موثوقة للاستخدام على المدى الطويل.
الدقة: يضمن المسافة الدقيقة والمحاذاة، وهو أمر حاسم للعمل السليم لأنظمة الأنابيب والمعدات.
التنوع: متوفرة بأحجام وتكوينات مختلفة لتتناسب مع تطبيقات ومتطلبات مختلفة.
سهولة التثبيت: مصممة لسهولة التثبيت وإزالة، وتسهيل الصيانة والإصلاح.
الدرجة المكافئة للشريحة من الصلب المقاوم للصدأ ASME SA182 F317L
| المعيار | المصنع الرابع | الأمم المتحدة | الـ JIS | إين |
| الـ SS 317 | 1.4449 | S31700 | SUS 317 | |
| SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
التركيب الكيميائي لـ ASME SA182 F317L فلنج من الفولاذ المقاوم للصدأ
| الدرجة | ج | م | نعم | (ب) | S | سي سي | (مو) | نـي | في |
| الـ SS 317 | 0.08 كحد أقصى | 2.0 على الأكثر | 1.0 على الأكثر | 0.045 على الأكثر | 0.030 على الأكثر | 18.00 2000 | 3. 00 400 | 11.00 1500 | 57.845 دقيقة |
| SS 317L | 0.035 أقصى حد | 2.0 على الأكثر | 1.0 على الأكثر | 0.045 على الأكثر | 0.030 على الأكثر | 18.00 2000 | 3. 00 400 | 11.00 1500 | 57.89 دقيقة |
قوة ميكانيكيةالصفوف من الفولاذ المقاوم للصدأ
| الكثافة | نقطة الذوبان | قوة الشد | قوة العائد (0.2٪ تعويض) | الطول |
| 7.9 غرام/سم3 | 1400 °C (2550 °F) | (بسي) 75000 ، (إم بي) 515 | سيزي 30000, ام بي اي 205 | 35 ٪ |
| 7.9 غرام/سم3 | 1400 °C (2550 °F) | (بسي) 75000 ، (إم بي) 515 | سيزي 30000, ام بي اي 205 | 35 ٪ |
الصفوف من الفولاذ المقاوم للصدأ
| المعيار | فئة | قطرها | قطر دائرة المسامير | عدد المسامير | حجم المسامير | قطر ثقب البولت |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| AS 2129 الشريط | الجدول ج | 95 | 67 | 4 | 13 | 14 |
| الجدول D | 95 | 67 | 4 | 13 | 14 | |
| الجدول E | 95 | 67 | 4 | 13 | 14 | |
| الجدول F | 95 | 67 | 4 | 13 | 14 | |
| الجدول H | 114 | 83 | 4 | 16 | 17 | |
| الجدول ج | 114 | 83 | 4 | 16 | 17 | |
| ANSI B165 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| إصدار ISO 7005 (DIN) | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
تصنيفات الفلينجز
شفرة الفولاذ المقاوم للصدأ: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L الخ
شفرة الفولاذ المزدوج: UNS S31803, 2205, S31254 (254SMO)
شفرة الفولاذ المزدوجة الفائقة: UNS S32750, UNS S32760, UNS S32304, S31500
شفرة الفولاذ الكربوني: ASTM A105، A105N الخ
فولاذ سبائك: F1, F11, F22, F5, F9, F91 الخ
فليانج سبيكة النيكل كما هو موضح أدناه
مونيل 400 و K500،
إنكونيل 600، 601، 617, 625, 690, 718, X-750.
الـ 800، 800H، 800HT، 825، 925.
هاستيلوى C22، C4، C276، S، C2000، G-30، G-35، X، N، B، B-2، B-3
التطبيق
نظم الأنابيب: يستخدم في خطوط الأنابيب للحفاظ على المسافة الصحيحة بين الفلنجات ، وضمان التواء السليم ومنع الإجهاد على الأنابيب.
أوعية الضغط: تستخدم في الأوعية الضغطية لضمان الفراغ والتصعيد المتسقين ، وهو أمر حاسم للحفاظ على سلامة الهيكل.
مبادلات الحرارة: تستخدم في مبادلات الحرارة للحفاظ على الفجوة اللازمة بين المكونات، مما يسهل نقل الحرارة بكفاءة.
المعدات الصناعية: وجدت في مختلف الآلات الصناعية حيث الفراغ الدقيق والمحاذاة أمر بالغ الأهمية للأداء الأمثل.
