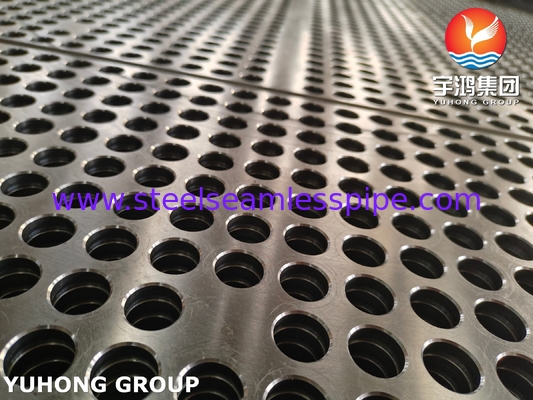

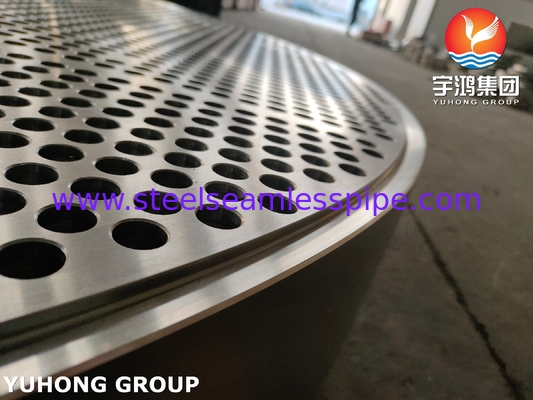

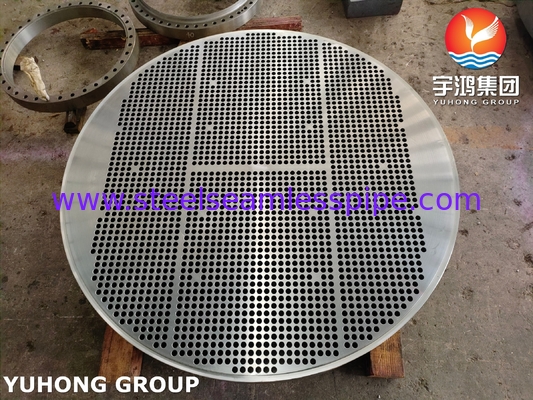

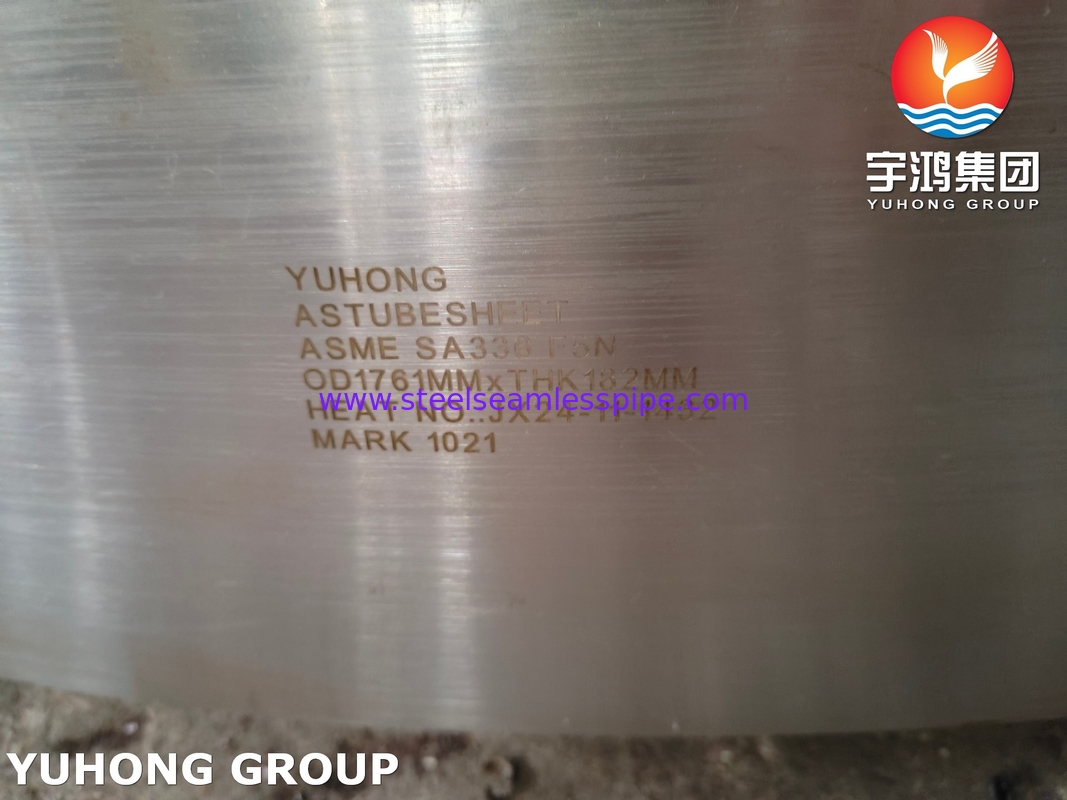

أوراق أنابيب محول الحرارة ASME SA336 F5N

أوراق أنابيب محول الحرارة ASME SA336 F5N

ما هو SA336 F5N مقايض الحرارة أنابيب؟

صفيحة أنبوب المبادلة الحرارية هي عنصر حاسم في المبادلات الحرارية ذات القشرة والأنابيبتعمل كهيكل دعم يحتفظ بالأنبوبات في مكانها ويضمن الفصل السائل المناسب بين جانب القشرة وجانب الأنبوب.

المواصفات:

يحكمها ASME/ASTM SA-336، وهو معيار للوحات الصلبة المصقولة والمكونات المصممة لخدمة درجات الحرارة العالية والضغط العالي.

الدرجة F5N هي فولاذ سبيكة 5٪ الكروم، 0.5٪ الموليبدينوم (Cr-Mo) مع المعالجة الحرارية الطبيعية (ضمان "N").

التركيب والخصائص الرئيسية:

التركيب الكيميائي:

Cr: 4.0 ∼ 6.0 ٪، Mo: 0.45 ∼ 0.65 ٪، C: ≤ 0.15 ٪ (تحسين قابلية لحام مقابل F5 القياسي).

الخصائص الميكانيكية:

قوة الشد: ≥485 MPa (70 ksi)

قوة الجهد: ≥275 MPa (40 ksi)

مقاومة عالية للزحف عند درجات حرارة تصل إلى 600 درجة مئوية.

تحسين الصلابة بسبب المعالجة الحرارية الطبيعية.

لماذا SA-336 F5N للورق الأنبوب؟

أداء في درجات الحرارة العالية:

يحتفظ بقوة ويقاوم التشوه تحت الإجهاد الحراري الطويل (مثالي لمبادلات الحرارة في المصافي ومحطات الطاقة ومعالجة الكيماويات).

مقاومة التآكل والأكسدة:

يقدم محتوى الكروم مقاومة للتأكسيد والكبريتات (الشائعة في الغاز الحامض أو بيئات النفط الخام).

مناسبة لخدمة الهيدروجين (مقاومة لتكسير الهيدروجين).

قابلية اللحام والتصنيع:

انخفاض محتوى الكربون مقارنة مع F5 القياسي يقلل من متطلبات المعالجة الحرارية قبل / بعد الصف.

متوافق مع التغطية (على سبيل المثال ، طبقة الفولاذ المقاوم للصدأ) للوسائط العدوانية.

التطبيق في مبادلات الحرارة

دور الورقة:

يعمل كمركز هيكلي للأنابيب ، والحفاظ على محاذاة وتختم الغلاف / سوائل جانب الأنابيب.

يجب أن تتحمل التوسع الحراري التفاضلي، وأحمال الضغط، والتوترات الدورية.

حالات استخدام نموذجية:

مبادلات حرارة المصافي: معالجة الهيدروكربونات، H2S، أو بخار الضغط العالي.

محطات توليد الكهرباء: سخانات المياه، أو مكثفات، أو غلايات.

محطات الهيدروجين أو الأمونيا: خدمة الضغط العالي ودرجة الحرارة العالية.

الامتثال للتصميم والتصنيع

معايير ASME:

قسم ASME BPVC الثامن: يحكم تصميم واختيار المواد وتصنيع أوعية الضغط / أوراق الأنابيب.

القسم الثاني (المواد): يحدد متطلبات SA-336 F5N الكيميائية / الميكانيكية.

القسم التاسع: إجراءات اللحام (على سبيل المثال، SMAW، GTAW) للصلب Cr-Mo.

خطوات التصنيع:

التصنيع: يتم صناعة SA-336 F5N لتشكيل بنية الحبوب المتفوقة.

الحفر: الحفر الدقيق لثقوب الأنابيب (معايير TEMA للزاوية / التسامح).

المعالجة الحرارية: يتم تطبيعها (تسخينها إلى 900 درجة مئوية + وتبريدها بالهواء) لتحسين الهيكل الدقيق.

الاختبار والتفتيش:

NDT: اختبار بالموجات فوق الصوتية (UT) أو التصوير الإشعاعي (RT) للعيوب.

الاختبار الهيدروستاتيكي: يؤكد سلامة الضغط.

اختبار القسوة: يضمن الامتثال بعد اللحام.

مقارنة مع مواد مماثلة

الاعتبارات الرئيسية لصفحات الأنابيب SA-336 F5N

تحديات اللحام: يتطلب كهرباء منخفضة الهيدروجين (على سبيل المثال ، E8018-B2) و PWHT الصارمة (معالجة الحرارة بعد اللحام).

إدارة الإجهاد الحراري: يجب معالجة التوسع التفاضلي بين الأنابيب (مثل الفولاذ المقاوم للصدأ) ولوحة الأنابيب F5N.

الحماية من التآكل: قد تكون هناك حاجة إلى تغطية أو غطاء لسوائل تآكل عالية (مثل الكلوريدات).

الاستنتاج

أوراق الأنابيب ASME SA-336 F5N هي خيار قوي لتطبيقات المبادل الحراري المطالبة ، حيث تقدم توازنًا بين قوة درجة الحرارة العالية ومقاومة التآكل وقابلية اللحام.هيكلها الطبيعي يضمن الموثوقية في الصناعات الحيوية مثل التكرير، البتروكيماويات، وتوليد الطاقة.
