الفولاذ المقاوم للصدأ U بيند أنبوب، ASTM A213 TP304 / 304L، TP316 / 316L، TP321 / 321H، TP310 / 310S

أنبوب U Bend من الفولاذ المقاوم للصدأ ، ASTM A213 TP304/304L ، TP316/316L ، TP321/321H ، TP310/310S

أنبوب "يو بيند" من الفولاذ المقاوم للصدأ، الفولاذ المزدوج، الفولاذ اللاصق

أنبوب U Bend من الفولاذ المقاوم للصدأ DIN 17458 EN 10216-5 ، EN 10204-3.1B 1.4301، 1.4304، 1.4401

أنبوب U Bend من الفولاذ المقاوم للصدأ هو نوع متخصص من أنابيب الفولاذ المقاوم للصدأ التي يتم ثنيها إلى شكل U. يستخدم هذا التكوين عادة في مبادلات الحرارة والمكثفات، المرجلات،ومعدات أخرى حيث نقل الحرارة الفعال والتصميم المدمج أمر بالغ الأهميةتم تصميم هذه الأنابيب للتعامل مع البيئات عالية درجة الحرارة والضغط العالي، وتوفير مقاومة ممتازة للتآكل، والقوة الميكانيكية، والمتانة.

التكوين على شكل U مثالي للمبادلات الحرارية والمكثفات والغلاديل وغيرها من المعدات التي تتطلب نقل الحرارة الفعال والتصميم المدمج.أداء درجة حرارة عالية، وعمر خدمة طويل.

الدرجة	المواد الرقم	ج	نعم	م	(ب)	S	ن	سي سي	(مو)	نـي	(تاي)	غيرها
الفولاذ الفيريتي أو المارتنسيتي
X2CrTi12	1.4512	0.030	1.00	1.00	0.040	0.015		10.50 إلى 1250			6 × ((C + N) إلى صفر65
X6CrAl13	1.4002	0.08	1.00	1.00	0.040	0.015		12.00 إلى 14.00				0.10 إلى 0.30Al
X6Cr17	1.4016	0.08	1.00	1.00	0.040	0.015		16.00 إلى 18.00
X3CrTi17	1.4510	0.05	1.00	1.00	0.040	0.015		16.00 إلى 18.00			4 × ((C + N) + 0.15 إلى صفر80
X12Cr13	1.4006	0.08 إلى 015	1.00	1.50	0.040	0.015		11.50 إلى 13.50		0.75
الفولاذ الأوستنيتي
X5CrNi18-10	1.4301	0.07	1.00	2.00	0.045	0.015	0.11	17.00 إلى 19.50		8.00 إلى 10.50
X2CrNi19-11	1.4306	0.030	1.00	2.00	0.045	0.015	0.11	18.00 إلى 20.00		10.00 إلى 12.00
X2CrNiN18-10	1.4311	0.030	1.00	2.00	0.045	0.015	0.12 إلى صفر22	17.00 إلى 19.50		8.50 إلى 11.50
X6CrNiTi18-10	1.4541	0.08	1.00	2.00	0.045	0.015		17.00 إلى 19.00		9.00 إلى 12.00	5 × C إلى صفر70
X6CrNiNb18-10	1.4550	0.08	1.00	2.00	0.045	0.015		17.00 إلى 19.00		9.00 إلى 12.00		10 × C إلى 1.00Nb
X5CrNiMo17-12-2	1.4401	0.07	1.00	2.00	0.045	0.015	0.11	16.50 إلى 18.50	2.00 إلى 2.50	10.00 إلى 13.00
X2CrNiMo17-12-2	1.4404	0.030	1.00	2.00	0.045	0.015	0.11	16.50 إلى 18.50	2.00 إلى 2.50	10.00 إلى 13.00
X6CrNiMoTi17-12-2	1.4571	0.08	1.00	2.00	0.045	0.015		16.50 إلى 18.50	2.00 إلى 2.50	10.50 إلى 13.50	5 × C إلى صفر70
X2CrNiMoN17-13-3	1.4429	0.030	1.00	2.00	0.045	0.015	0.12 إلى صفر22	16.50 إلى 18.50	2.50 إلى 3.00	11.00 إلى 14.00
X2CrNiMo18-14-3	1.4435	0.030	1.00	2.00	0.045	0.015	0.11	17.00 إلى 19.00	2.50 إلى 3.00	12.50 إلى 15.00
X3CrNiMo17-13-3	1.4436	0.05	1.00	2.00	0.045	0.015	0.11	16.50 إلى 18.50	2.50 إلى 3.00	10.50 إلى 13.00
X2CrNiMoN17-13-5	1.4439	0.030	1.00	2.00	0.045	0.015	0.12 إلى صفر22	16.50 إلى 18.50	4.00 إلى 500	12.50 إلى 14.50

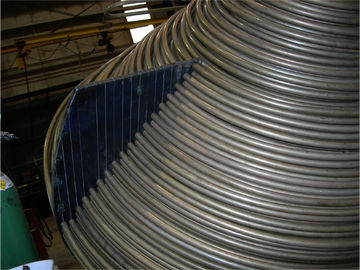

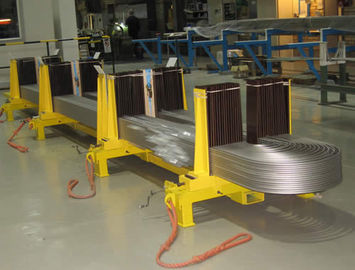

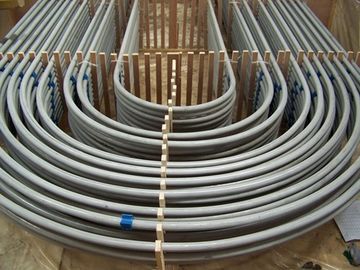

أنبوب U Bendتستخدم على نطاق واسع في أنظمة مبادلة الحرارة.

أنابيب U غير المقاوم للصدأ بدون مسامة و أنابيب U المطوية غير المقاوم للصدأ المطاوعة

الحقول الحرجة النووية و بناء الآلات البتروكيماوية

يوهونغ مجموعة تبدأ في إنتاج أنابيب الانحناء U منذ عام 2006، حتى الآن بالفعل توفير أكثر من

30000 طن من الأنابيب من الفولاذ المقاوم للصدأ إلى 35 دولة

أنبوب U-Bend يتوافق مع المعايير التالية:

1.ASTM A688/ASME SA688

2.ASTM A803/ASME SA803

3.ASTM A556/ASME SA556

الصف الحديدي:

يمكن إنتاج أنابيب من السبائك والصلبات الأخرى حسب الاتفاق.

المتطلبات التقنية:

المواصفات القياسية للأنابيب المستقيمة للإنحناء:

ASME SA 213؛ ASME SB 163؛ ASME A789، ASME SA268، ASME SA269، الخ.

العلامة:قبل الانحناء بواسطة آلة العلامة على طول الأنابيب (الجزء المنحني بعد الحرارة)

المعالجة بدون وضع علامة)

ملاحظة:العلامة ممكنة أيضا بعد الانحناء على الأجزاء المستقيمة من أنبوب الانحناء U.

أنابيب U-Bend:

- TEMA RCB 2.31 معيار جمعية مصنعي المبادلات الأنبوبية (9th Edition).

- ASTM A688/ASME SA688 المواصفات القياسية للأنابيب المطوية المقاومة للتآكل الأوستنيتي

فولاذ مصمم لخلاطات المياه الغذائية

-ASTM B163/ASME SA163 المتطلبات التقنية القياسية للأنابيب من النيكل

المكثفات ومبادلات الحرارة

-مواصفات العميل

نصف قطر الانحناء:من 1.5*OD ((قطر خارج) إلى 1500mm

عند طلب أنابيب ذات نصف قطرها أقل أو تساوي 1.5 *OD ، من الضروري أن تتفق على دقة الهندسة.

الحد الأقصى لطول الأنابيب المستقيمة: ((قبل الانحناء): 35000 ملم.

طول الساق:الحد الأدنى 1 متر، ماكس 16500 مم (لماكس R=1500mm)

ملاحظة:أحجام أخرى متوفرة عند الاتفاق

المعالجة الحرارية:التخفيف من الإجهاد بعد الانحناء (منطقة الانحناء بالإضافة إلى 300 ملم لكل ساق).

الاختبار الهيدروستاتيكي بعد ثني U: ضغط الاختبار القصوى 600 بار، غمر 10 ثانية مع

مياه غير ماديّة، تنظيف الهواء المضغوط بعد الاختبار المائيّ.

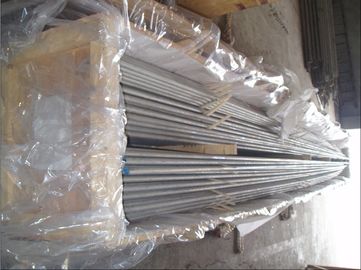

التعبئة: في صناديق خشبية قوية صالحة للنقل

كل أنبوب طول، نصف قطر، قطر، وفقا لمتطلبات PO وكذلك مغلفة في البولي إيثيلين

الأفلام مع أغطية بلاستيكية ناعمة على طرفي الأنابيب.

بعض اختبارات الجودة التي نقوم بها تشمل:

اختبارات إضافية:بالإضافة إلى الاختبارات المذكورة أعلاه، نقوم أيضا بإجراء اختبارات إضافية على المنتجات المصنعة.

وتشمل الاختبارات التي يتم إجراؤها بموجب ذلك:
