أنابيب منخفضة الزعانف للمكثفات – ASME SB111 C68700 نحاس ألومنيوم
نظرة عامة على المنتج
أنابيب منخفضة الزعانف للمكثفات، مصنعة منASME SB111 C68700 / UNS C68700 نحاس ألومنيوم، مصممة لزيادة مساحة نقل الحرارة الخارجية لأنابيب المكثف مع الحفاظ على هندسة الأنبوب المدمجة.
C68700، المعروف عادة باسمنحاس ألومنيوم ب/ نحاس ألومنيوم زرنيخي، عبارة عن سبيكة من النحاس والزنك تحتوي على الألومنيوم وإضافة الزرنيخ الخاضعة للرقابة. يتعرف ASME SB111 / ASTM B111 على C68700 لتطبيقات أنابيب المكثف والمبخر والمبادل الحراري.
تخلق الهندسة المنخفضة الزعانف سلسلة من الزعانف الخارجية المتكاملة حول سطح الأنبوب. بالمقارنة مع أنبوب عادي له نفس القطر الاسمي، فإن زيادة مساحة السطح الخارجي يمكن أن تحسن نقل الحرارة وتوفر قدرة أكبر على نقل الحرارة داخل غلاف مبادل معين.
هذه الأنابيب مناسبة بشكل خاص لالمكثفات السطحية، ومبادلات حرارة مياه البحر ومياه التبريد، والمكثفات البحرية، ومعدات تحلية المياه، وأنظمة التبريد الصناعيةحيث يتم اختيار نحاس الألومنيوم لمزيجه من التوصيل الحراري والقوة الميكانيكية ومقاومة التآكل والتآكل في ظروف خدمة المياه المناسبة.
الميزات الرئيسية
- مادة:أسم SB111 C68700 / أونس C68700
- تسمية المواد:نحاس ألومنيوم ب/ نحاس ألومنيوم زرنيخي
- نوع الأنبوب:أنبوب سلس منخفض الزعانف
- التطبيق: المكثفات والمبادلات الحرارية
- تعمل الزعانف المنخفضة المتكاملة على زيادة مساحة سطح نقل الحرارة الخارجية
- مناسبة لخدمة مياه التبريد والمكثف
- متوفر بارتفاع الزعنفة المخصص ودرجة الصوت وسمك الجدار والطول
- يتم تصنيعها وفقًا لرسومات العملاء ومتطلبات المبادل الحراري
- يتوفر فحص الأبعاد وغير المدمر
- مناسبة لتوليد الطاقة، والبحرية، وتحلية المياه، والبتروكيماويات، وتطبيقات التبريد الصناعية
التطبيقات النموذجية
1. المكثفات السطحية
يمكن استخدام الأنابيب ذات الزعانف المنخفضة C68700أنظمة المكثفات السطحيةحيث يتم تكثيف البخار على جانب واحد من سطح نقل الحرارة ويتدفق ماء التبريد عبر الأنبوب.
يحدد ASTM B111 على وجه التحديد C68700 بين سبائك النحاس المغطاة للمكثفات السطحية والمبخرات والمبادلات الحرارية.
2. مكثفات محطات توليد الكهرباء
يمكن استخدام الأنابيب في معدات التبريد المكثفة والمساعدة في:
- محطات الطاقة الحرارية
- محطات توليد الطاقة ذات الدورة المركبة
- مرافق توليد الطاقة الصناعية
- أنظمة التوليد المشترك للطاقة
3. التبريد البحري ومياه البحر
يرتبط C68700 على نطاق واسع بخدمة أنابيب المكثف والمبادل الحراري التي تتضمن مياه التبريد. إن تركيبة الألومنيوم والنحاس ذات صلة بشكل خاص بالمعدات البحرية ومياه البحر عندما يتم التحكم بشكل صحيح في كيمياء التشغيل وسرعة الماء.
تشمل المعدات النموذجية ما يلي:
- المكثفات البحرية
- أنظمة التبريد المركزية
- مبردات المحرك
- معدات التبريد البحرية
- المبادلات الحرارية على متن السفن
4. معدات تحلية المياه
يمكن توفير الأنابيب ذات الزعانف المنخفضة C68700 لمعدات نقل الحرارة المستخدمة في أنظمة تحلية المياه ومعالجة مياه البحر، وفقًا لكيمياء المياه وشروط التصميم المحددة.
5. المبادلات الحرارية الصناعية
تشمل التطبيقات المحتملة ما يلي:
- المبادلات الحرارية لمياه التبريد
- مكثفات العملية
- مبردات الزيت
- مبردات المياه
- المبادلات الحرارية للعملية الكيميائية
- أنظمة المياه المتداولة الصناعية
نطاق الحجم النموذجي
يجب تحديد الأبعاد الدقيقة وفقًا لتصميم المكثف، والحساب الحراري، وتكوين صفائح الأنبوب، ومواصفات المشروع المعمول بها.
يمكن أن تشمل نطاقات التصنيع النموذجية ما يلي:
| المعلمة |
النطاق النموذجي |
| القطر الخارجي للأنبوب الأساسي |
12.7-38.1 ملم |
| سمك جدار الأنبوب الأساسي |
0.8-3.0 ملم |
| الارتفاع الكلي للزعنفة |
0.5-2.5 ملم |
| الملعب الزعنفة |
1.5-5.0 ملم |
| طول الأنبوب |
يصل إلى حوالي 18000 ملم |
| نوع الزعنفة |
زعانف منخفضة متكاملة |
| شكل أنبوب |
سلس |
| حِدّة |
صلب/مرسوم بالضوء/مرسوم بقوة أو محدد بالمشروع |
يغطي ASTM B111/B111M-24 أنابيب مكثف غير ملحومة تصل إلىقطر 3 1/8 بوصة (80 ملم).، على الرغم من أن الأبعاد الفعلية للأنبوب منخفض الزعانف يتم تحديدها عادةً من خلال تصميم المبادل ومواصفات المشتري.
مهم:تعتبر قيم الأبعاد المذكورة أعلاه نطاقات تصنيع نموذجية وليست متطلبات أبعاد ASME SB111 العالمية. يجب تأكيد الأبعاد النهائية والتفاوتات وهندسة الزعانف والمزاج ومتطلبات الفحص وفقًا لمواصفات الشراء والإصدار المطبق من المعيار.
C68700 التركيب الكيميائي
متطلبات التركيب الكيميائي النموذجية لUNS C68700 نحاس ألومنيوميشمل:
| عنصر |
الحد النموذجي / القياسي، % |
| النحاس (النحاس) |
76.0-79.0 |
| الألومنيوم (آل) |
1.8-2.5 |
| الحديد (الحديد) |
تسيطر عليها المواصفات |
| الزنك (الزنك) |
الباقي |
| الزرنيخ (ع) |
0.02-0.06 |
| الرصاص (الرصاص) |
تسيطر عليها المواصفات |
تم تصنيف C68700 بواسطة قاعدة بيانات UNS التابعة لجمعية تنمية النحاس على أنهانحاس ألومنيوم، زرنيخ، مع النحاس بنسبة 76-79٪ تقريبًا، والألمنيوم بنسبة 1.8-2.5٪، والزرنيخ بنسبة 0.02-0.06٪، ويشكل الزنك التوازن.
بالنسبة للتوريد التعاقدي، فإنيكون لإصدار ASME/ASTM المطبق ومواصفات الشراء الأسبقيةعلى جداول التكوين المعممة.
الخواص الميكانيكية
تعتمد الخواص الميكانيكية على درجة حرارة الأنبوب ونطاق الأبعاد المطبق. يوفر ASME SB111/ASTM B111 المتطلبات وفقًا لدرجة الحرارة المحددة بدلاً من التعامل مع جميع الأنابيب C68700 باعتبارها ذات قيمة ميكانيكية عالمية واحدة. يتعرف ASTM B111 على الشروط بما في ذلكصلب، مرسومة بالضوء، مرسومة بشدة، ومرسومة بشدة/ملدنة نهائية.
تشمل الخصائص النموذجية التي تم تقييمها لأنابيب المكثف C68700 ما يلي:
- قوة الشد
- قوة الخضوع / قوة الإثبات حيثما ينطبق ذلك
- استطالة
- صلابة
- سلوك التوسع
- تسطيح الأداء
بالنسبة لصفحة المنتج التجاري يفضل ذكر القيم المضمونة حسبالمزاج المطلوب ومواصفات ASME SB111 الحالية، بدلاً من تقديم جدول واحد للخصائص الميكانيكية يمكن أن ينطبق بشكل غير صحيح على كل مزاج.
عملية التصنيع
يمكن تصنيع أنابيب المكثف C68700 ذات الزعانف المنخفضة من خلال تسلسل متحكم فيه مثل:
- تحضير أنبوب/سبائك البليت C68700
- إنتاج الأنابيب غير الملحومة
- الرسم البارد أو التحجيم
- المعالجة الحرارية حسب المزاج المطلوب
- استقامة
- التحكم الدقيق في الأبعاد
- تشكيل متكامل منخفض الزعانف
- فحص هندسة الزعانف
- تنظيف سطح الأنبوب
- التفتيش غير المدمر والأبعاد
- وضع العلامات النهائية والتعبئة والتغليف
يصف ASTM B111 طرق التصنيع بما في ذلك الصب، والبثق، والسحب، والتليين، والاستقامة، والتشذيب، وغيرها من العمليات القادرة على إنتاج أنابيب غير ملحومة في الحالة المحددة.
التفتيش والاختبار
للتأكد من ملاءمة خدمة المكثف والمبادل الحراري، يمكن أن يشمل الفحص ما يلي:
التحليل الكيميائي
يمكن إجراء تحديد إيجابي للمادة أو التحليل الكيميائي المختبري للتحقق من كيمياء السبائك C68700.

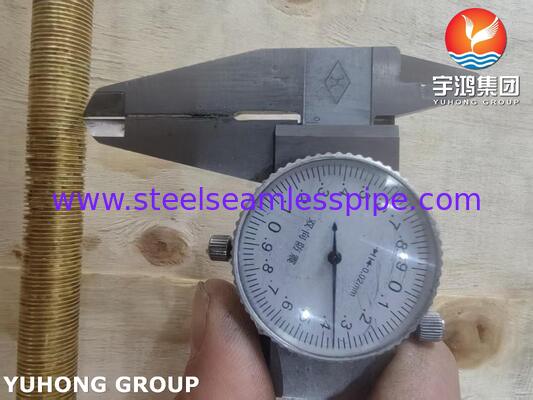

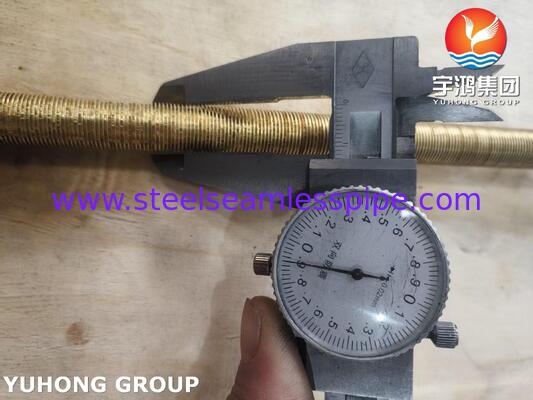

التفتيش الأبعاد
تتضمن اختبارات الأبعاد النموذجية ما يلي:
- القطر الخارجي
- سمك الجدار
- طول الأنبوب
- ارتفاع الزعنفة
- الملعب الزعنفة
- أبعاد جذر الزعانف
- استقامة
- البيضاوية
- حالة النهاية
اختبار الشد
يتم إجراء اختبار الشد وفقًا لمواصفات المواد المطبقة والمزاج المطلوب للتحقق من الأداء الميكانيكي.
اختبار التوسع
يقوم اختبار التمدد بتقييم قدرة الأنبوب على تحمل التوسيع المتحكم فيه دون حدوث تشقق أو فشل غير مقبول.
اختبار التسطيح
اختبار التسطيح يقيم ليونة الأنبوب وسلامة المواد.
اختبار الدوامة الحالية
يمكن استخدام فحص التيار الدوامي كوسيلة غير مدمرة للكشف عن الانقطاعات ذات الصلة في جدار الأنبوب.
الاختبار الهيدروستاتيكي
يمكن إجراء الاختبار الهيدروستاتيكي في المكان المحدد في أمر الشراء أو المعيار المعمول به.
اختبار هوائي/هواء تحت الماء
يمكن أيضًا توفير اختبار التسرب الهوائي عندما تتطلب مواصفات المشروع ذلك.
يحدد ASTM B111/B111M اختبار التمدد والتسطيح واختبار الإجهاد المتبقي ويوفر أيضًا اختبارات التيار الدوامي والهيدروستاتيكي والهوائي من بين متطلبات/خيارات الاختبار الخاصة به.
التفتيش البصري والسطحي
يتم فحص سطح الأنبوب بحثًا عن:
- الشقوق
- التصفيحات
- طبقات
- الخدوش المفرطة
- العيوب السطحية
- تلف الزعانف
- التشوه
- التآكل أو التلوث
مزايا التصميم منخفض الزعانف
الغرض الرئيسي من التكوين منخفض الزعانف هو زيادة مساحة نقل الحرارة الخارجية دون الحاجة إلى قطر أنبوب أساسي أكبر نسبيًا.
بالمقارنة مع أنابيب المكثف العادية، يمكن للأنابيب ذات الزعانف المنخفضة أن تقدم ما يلي:
- زيادة مساحة نقل الحرارة الخارجية
- قدرة أكبر على نقل الحرارة داخل مبادل مدمج
- احتمالية التخفيض في مساحة سطح المبادل المطلوبة
- الاستخدام الفعال لتخطيطات صفائح الأنابيب الموجودة
- حل عملي حيث يكون معامل نقل الحرارة على جانب الصدفة أقل من معامل جانب الأنبوب
تعتمد الميزة الحرارية الفعلية على هندسة الزعانف، وخصائص السوائل، والسرعة، والتلوث، وفرق درجة الحرارة، وانخفاض الضغط، والتصميم الكامل للمبادل الحراري.
لماذا تختار C68700 نحاس ألومنيوم؟
يجمع C68700 بين مصفوفة غنية بالنحاس والألمنيوم وإضافة الزرنيخ الخاضعة للرقابة. استخدامه الراسخ في أنابيب المكثف والمبادل الحراري يجعله خيارًا ماديًا مناسبًا لخدمة مياه التبريد.
تشمل مزاياها الرئيسية لتطبيقات المكثف ما يلي:
- قدرة جيدة على النقل الحراري
- القوة الميكانيكية المناسبة لتطبيقات الأنابيب
- تم إنشاء تغطية مواصفات أنبوب المكثف
- مقاومة جيدة للتآكل والتآكل في ظل ظروف خدمة المياه المناسبة
- ملاءمة معدات مياه التبريد البحرية والصناعية
- التوفر في درجات حرارة أنبوبية مختلفة
يحدد ASTM B111 على وجه التحديد C68700 على أنهالألومنيوم والنحاس بلأنابيب المكثف غير الملحومة، ويتضمن نطاق B111/B111M الحالي المكثفات السطحية، والمبخرات، والمبادلات الحرارية.
ضمان الجودة
يمكن تزويد كل دفعة إنتاج بوثائق الجودة المناسبة، مثل:
- شهادة اختبار المواد (MTC)
- تقرير التركيب الكيميائي
- نتائج الاختبار الميكانيكي
- تقرير فحص الأبعاد
- تقرير اختبار التيار الدوامي
- تقرير الاختبار الهيدروستاتيكي، عند تحديده
- تتبع الحرارة/الكثير
- شهادة المطابقة
- وثائق التفتيش من طرف ثالث عند الحاجة

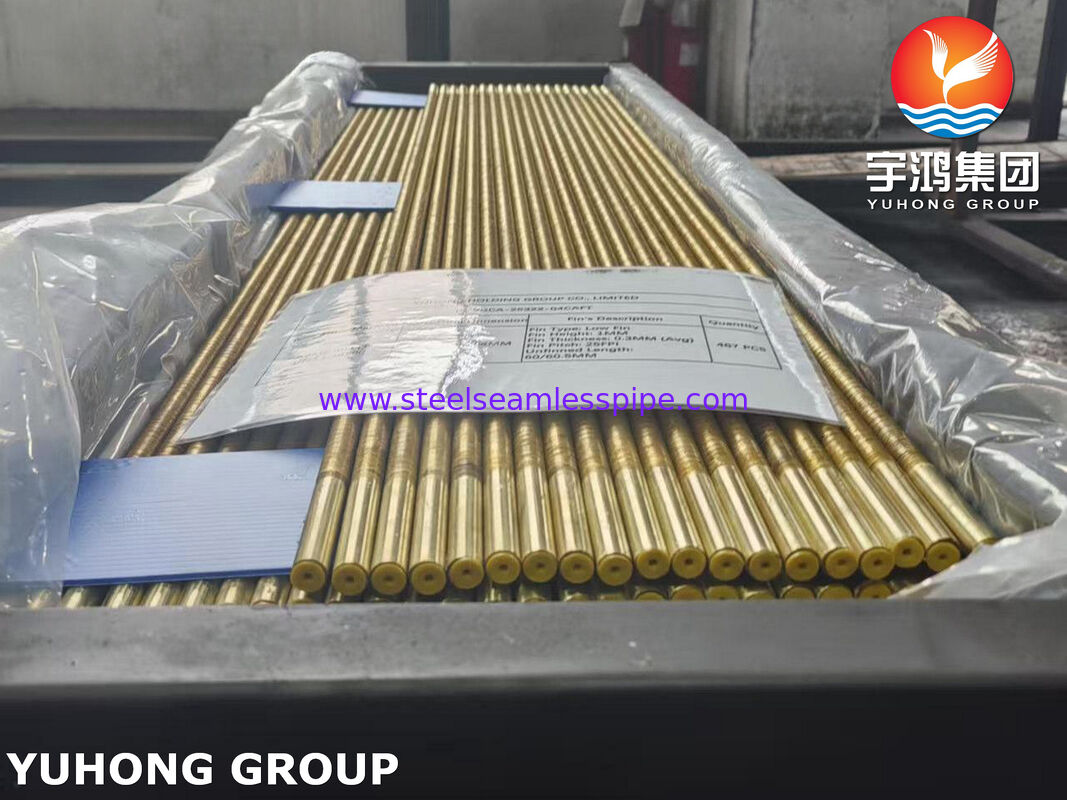

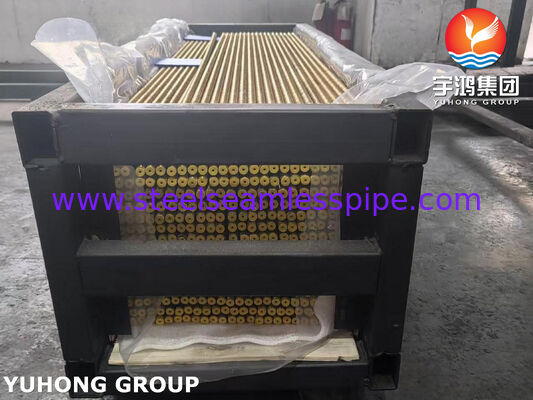

التعبئة والتغليف
يمكن توفير الأنابيب ذات الزعانف المنخفضة C68700 في عبوات تصدير مناسبة وفقًا لطول الأنبوب ومتطلبات العملاء.
قد تشمل الحماية النموذجية ما يلي:
- قبعات نهاية بلاستيكية
- تغليف وقائي
- عبوة مقاومة للرطوبة
- التجميع مع علامات التعريف
- حالات خشبية أو التعبئة والتغليف للتصدير عند الاقتضاء
يمكن تمييز كل حزمة بدرجة المادة والحجم والطول ورقم الحرارة/الدفعة والكمية والمواصفات المطبقة لإمكانية التتبع.
تحديد موضع المنتج الموصى به
ASME SB111 C68700 أنابيب منخفضة الزعانف للمكثفات والمبادلات الحرارية
هذا المنتج مناسب بشكل خاص للعملاء الذين يبحثون عن أنابيب ذات زعانف منخفضة من النحاس والألومنيوم من أجل:
المكثفات السطحية | مكثفات محطات توليد الكهرباء | المبادلات الحرارية البحرية | تبريد مياه البحر | معدات تحلية المياه | أنظمة التبريد الصناعية
