ASME SB163 N04400 أنبوب U-Bend من سبيكة النيكل للمكثف ومبادل الحرارة للقشرة والأنابيب

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG
إصدار الشهادات:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
رقم الموديل:	ASME SB163 N04400 سبائك النيكل U بيند أنبوب

شروط الدفع والشحن:

الحد الأدنى لكمية:	500 كلغ
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	حالة خشبية رقائق / حالة الحديد
وقت التسليم:	يعتمد على الكمية
شروط الدفع:	تي / تي، خطاب الاعتماد
القدرة على العرض:	800 طن/شهر

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (353)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (351)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (140)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (39)

أنبوب الإبرة (175)

أنبوب الزعنفة (759)

مبادلة الحرارة (45)

أنبوب مبادل حراري (483)

حزمة أنابيب المبادل الحراري (57)

ورقة أنابيب المبادل الحراري (132)

يربك المبادل الحراري (39)

مكيف الهواء (14)

ضغط الأوعية (4)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (62)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (136)

نيكل سبيكة أنبوب (276)

أنبوب سبائك النيكل (111)

أنبوب سبائك النحاس (258)

أنبوب سبائك الصلب (229)

أنبوب التيتانيوم (22)

أنبوب صلب صلب (166)

أنبوب المرجل (166)

تركيب الصلب (887)

شفة الصلب (689)

آحرون (413)

أجزاء الغطاء (9)

مفصلة وصف المنتج

إبراز:

ASME SB163 N04400 أنبوب U-Bend من سبيكة النيكل

أنبوب U-Bend من سبيكة النيكل للمكثف

أنبوب سبيكة نيكل للمبادل الحراري

ASME SB163 N04400 أنبوب U-Bend من سبيكة النيكل للمكثف ومبادل الحرارة للقشرة والأنابيب

لمحة عامة عن المنتج

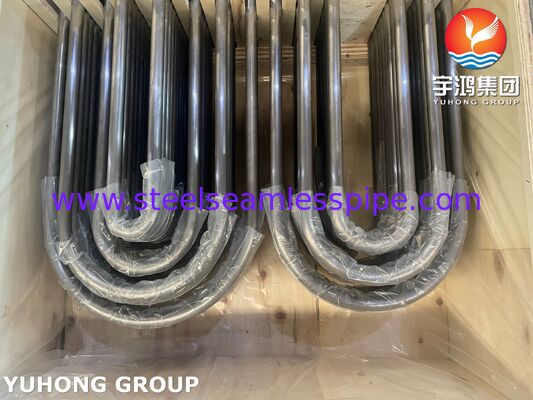

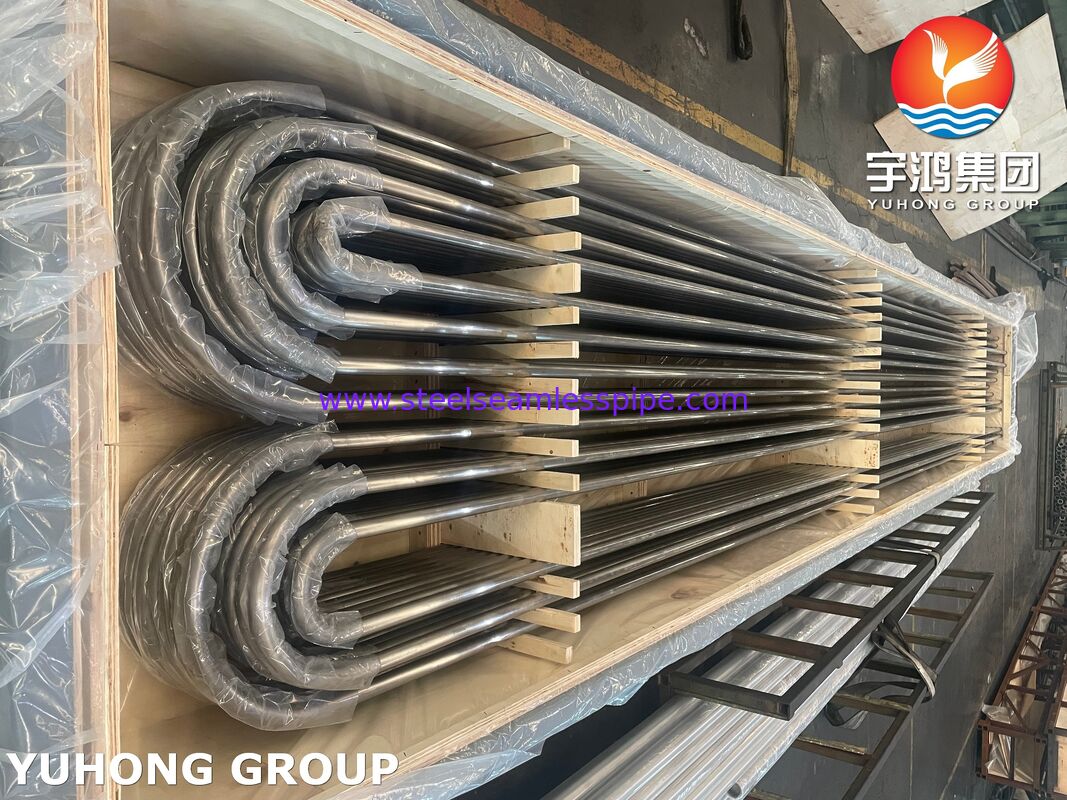

ASME SB163 N04400 النيكل سبائك U-انحناء الأنابيب

توفر شركة Yuhong Group Co.، Ltd. مكونات شاملة لمبادلة الحرارة بما في ذلك أوعية الضغط ومبردات الهواء وحزم الأنابيب وأنابيب U-bend وأنابيب الزعانف وأوراق الأنابيب والحواف والرؤوس.تخصصنا في أنابيب مبادل الحرارة U-الاندفاع يركز على هندسة الانحناء ASME SB-163، حساب التخفيف الجدار، والإعداد النهائي.

هذا المنتج هو أنبوب بدون خيوط من النيكل والنحاس UNS N04400 U-bend مصمم لخدمة المكثفات ومبادل الحرارة. ASME SB-163 يغطي OD 3 بوصة. (76.2 مم) وأدناه، الحد الأدنى للجدار 0.148 بوصة (3.76 ملم) و أقل، أو الحائط المتوسط 0.165 بوصة (4.19 مم) وأقل من. N04400 يتم تجهيزها معطلة أو تخفيف التوتر، مع نهاية معطلة متاحة على المواصفات.يتم تغطية أحجام محولات الحائط الخفيف ذات القطر الصغير بموجب مادة ASME SB-163 الملحق X2 عندما يتم تحديدها.

التركيب الكيميائي

جدول ASME SB-163 1

العنصر	N04400، %
النيكل	63.0 دقيقة
النحاس	28.0-340
الحديد	2.5 على الأكثر
المانغنيز	2.0 على الأكثر
الكربون	0.3 على الأكثر
السيليكون	0.5 على الأكثر
الكبريت	0.024 على الأكثر

الخصائص الميكانيكية والظروف

جدول 3 من ASME SB-163

الحالة	قوة السحب، دقيقة	العائد 0.2٪ موازنة، دقيقة	الطول، دقيقة	صلابة
مقطوعة	70 ksi (483 MPa)	28 ksi (193 MPa)	35%	...
تخفيف الضغط	85 ksi (586 MPa)	55 ksi (379 MPa)	15%	B75 أقصى حد للنهايات المطوية

N04400 يتم توفيرها معطلة أو معتدلة. إذا كان للأنابيب المعطلة معطلة نهاية معطلة، يجب أن لا يتجاوز صلابة بعد المطاط قيمة ASME SB-163 الجدول 3.تطبق متطلبات حجم الحبوب ASME SB-163 على UNS N08120، UNS N08810 و UNS N08811 ، وليس إلى N04400.

التصنيع والاختبار والتحكم في الانحناء

أنبوب N04400 الخالي من اللحام يتم معالجته بالبرد والحرارة. يتطلب ASME SB-163:

التحليل الكيميائي
اختبار التوتر
اختبار القسوة عند تحديد النهايات المشمسة
اختبار الشعلة
الاختبار الكهربائي الهيدروستاتيكي أو غير المدمر

يتم إجراء اختبار الشعلة على نهاية واحدة من 1٪ من أطوال الأنابيب النهائية لكل مجموعة (أنبوب واحد على الأقل للحلول التي تقل عن 100 أنبوب). أداة توسيع 60 درجة تزيد من القطر الخارجي المحدد بنسبة 30٪ ،والعينات المشتعلة يجب أن لا تظهر أي شقوق من خلال الجدار.

يتلقى كل أنبوب إما اختبارًا كهربائيًا هيدروستاتيكيًا أو غير مدمر. للاختبار الهيدروستاتيكي ، أنابيب ذات OD 1/2 بوصة (3.2 مم) وأكبر والجدار 0.015 بوصة (0.38 ملم) وأكثر يتم اختبارها إلى 1000 psi (6.9 مبا) ، شريطة أن لا يتجاوز التوتر المصنف للألياف S المسموح به. بالنسبة لـ N04400 ، S هو 17500 psi (120.6 MPa) محترق و 21200 psi (146.2 MPa) معفاة من التوتر.

متطلبات ASME SB-163 التكميلية S1 U-bend

التحكم	متطلبات ASME SB-163 S1
ثني OD	في حدود 10٪ من القيمة الاسمية في أي مقطع عرضي داخل نقاط التماس
جدار القمة	لا يقل عن TF = T ((2R) / ((2R + D)
المسافة بين الساقين	التسامح من خلال نصف قطر خط الوسط R: ما يصل إلى 18 بوصة ، 1/16 بوصة ؛ أكثر من 18-30 بوصة ، 3/32 بوصة ؛ أكثر من 30-36 بوصة ، 1/8 بوصة.
الفرق في طول الساق	أقصى نصف بوصة (3.2 ملم)
الهيدرو بعد الانحناء	الحد الأدنى للاحتفاظ بـ 5 ثواني؛ 26,600 psi (183.3 MPa) ضغط الألياف لحساب الضغط

الطلب، التخصيص، والتطبيقات

تتضمن معلومات الطلب بموجب ASME SB-163 السبائك والحالة والتشطيب والأبعاد وعمليات التصنيع ومتطلبات الاختبار والأطراف والمتطلبات التكميلية ومواصفات التفتيش.

تشمل خيارات U-bend المخصصة:

نصف قطر الانحناء R
طول الساق
الأطراف المشملة
الهيدرو بعد الانحناء
الوفاة القريبة و الشاهد الثالث

تتوفر أوراق أنابيب متطابقة ، ومحافظات ، ورؤوس ، وأنابيب الزعانف. وتشمل التطبيقات النموذجية مكثفات ، ومبادلات الحرارة ، ومبردات الهواء ، وحزم الأنابيب ،ومهام التبريد البحري أو الكيميائي حيث يتطلب مقاومة النيكل-النحاس للتآكليمنع البناء السلس غرز اللحام الطولية ، في حين أن تصميم U-bend يقلل من لحام المجال ويتسع للتوسع الحراري.

الأسئلة الشائعة

متوسط الجدار مقابل الحد الأدنى للجدار؟تغطي ASME SB-163 كليهما. لحساب جدار قمة U-bend ، T هو الحائط الأدنى المحدد أو الحائط المتوسط المحدد ناقص التسامح المقبول للجدار.

هل حجم الحبوب مطلوب لـ N04400؟لا، يطبق متطلبات حجم الحبوب ASME SB-163 على UNS N08120 و UNS N08810 و UNS N08811.

هل يمكن إجراء الاختبار الهيدروستاتيكي بعد الانحناء؟نعم ، عندما يتم تحديدها. الحد الأدنى للوقت هو 5 ثواني ، والإجهاد اللازم للألياف لحساب ضغط الاختبار الهيدروستاتيكي هو 26600 psi (183.3 MPa).
