أنبوب ملحوم ASTM A790 S31803 دوبلكس 2205 للخدمة المسببة للتآكل

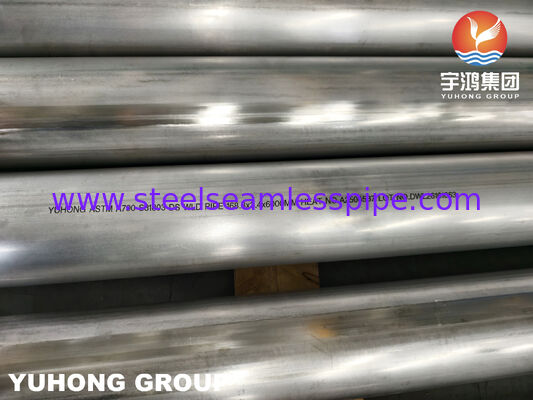

أنبوب فولاذ مقاوم للصدأ ملحوم ASTM A790 S31803 دوبلكس 2205
نظرة عامة على المنتج
أنبوب الفولاذ المقاوم للصدأ الملحوم ASTM A790 S31803 دوبلكس 2205 هو أنبوب من الفولاذ المقاوم للصدأ دوبلكس فيريتي-أوستنيتي مصمم لأنابيب العمليات المسببة للتآكل والخدمة الصناعية المتطلبة. يتم تصنيعه من الفولاذ المقاوم للصدأ دوبلكس UNS S31803، ويجمع بين القوة الميكانيكية العالية مع مقاومة جيدة للتآكل العام والبيئات المحتوية على الكلوريد.
التصنيع الملحوم مناسب للتطبيقات التي تتطلب جودة لحام طولية مضبوطة، وأبعاد أنابيب مخصصة، وقطر خارجي أكبر. يمكن توفير الأنبوب مع معالجة حرارية بالذوبان، وتخليل، وفحص الأبعاد، واختبارات خاصة بالمشروع وفقًا لمتطلبات ASTM A790/A790M وأوامر الشراء المعمول بها.
يعتبر دوبلكس 2205 S31803 على نطاق واسع للنفط والغاز، والبتروكيماويات، والمعالجة الكيميائية، والأنظمة البحرية، وتوليد الطاقة، وأنظمة المياه الصناعية حيث قد لا يوفر الفولاذ المقاوم للصدأ التقليدي أو الفولاذ الكربوني المزيج المطلوب من القوة ومقاومة التآكل.
المواصفات الفنية
| البند |
المواصفات |
| اسم المنتج |
أنبوب فولاذ مقاوم للصدأ ملحوم دوبلكس 2205 |
| درجة المادة |
UNS S31803 |
| الدرجة الشائعة |
دوبلكس 2205 |
| نوع المادة |
فولاذ مقاوم للصدأ دوبلكس فيريتي-أوستنيتي |
| معيار المادة |
ASTM A790 / ASME SA790 |
| طريقة التصنيع |
لحام طولي آلي |
| نوع الأنبوب |
أنبوب ملحوم بخياطة مستقيمة |
| المعالجة الحرارية |
معالج بالذوبان |
| حالة السطح |
معالج / مخلل / مخصص |
| القطر الخارجي |
مخصص |
| سمك الجدار |
مخصص |
| الطول |
ثابت / عشوائي / مخصص |
| تحضير النهاية |
أملس / مشطوف / مخصص |
| معيار الأبعاد |
ASME B36.19 / مواصفات المشروع |
| الفحص |
هيدروستاتيكي / غير مدمر / أبعاد |
| تحديد هوية المواد (PMI) |
متوفر |
| شهادة اختبار المواد (MTC) |
EN 10204 3.1 / 3.2 |
| فحص الطرف الثالث |
متوفر عند الطلب |
المادة: UNS S31803 دوبلكس 2205
UNS S31803 هي درجة من الفولاذ المقاوم للصدأ دوبلكس تُعرف عادةً بعائلة دوبلكس 2205. يوفر هيكلها المجهري الفيريتي-الأوستنيتي توازنًا بين القوة ومقاومة التآكل التي تختلف عن الدرجات الأوستنيتية التقليدية مثل 304L و 316L.
يساهم نظام السبائك الذي يحتوي على الكروم والنيكل والموليبدينوم والنيتروجين في مقاومته للبيئات المحتوية على الكلوريد وتشققات التآكل الإجهادي. لذلك، غالبًا ما يتم اختيار S31803 لأنابيب العمليات حيث تكون كل من القوة الميكانيكية ومقاومة التآكل اعتبارات تصميم مهمة.
ميزات المنتج
- هيكل دوبلكس فيريتي-أوستنيتي: يوفر الهيكل المجهري المزدوج مزيجًا من القوة الميكانيكية ومقاومة التآكل لأنظمة الأنابيب الصناعية المتطلبة.
- مقاومة جيدة لتآكل الكلوريد: غالبًا ما يتم اختيار S31803 دوبلكس 2205 للأنابيب المعرضة للسوائل المحتوية على الكلوريد وبيئات العمليات المسببة للتآكل الأخرى.
- مقاومة تشققات التآكل الإجهادي: يوفر الفولاذ المقاوم للصدأ دوبلكس مقاومة محسنة لتشققات التآكل الإجهادي بالكلوريد مقارنة بالعديد من درجات الفولاذ المقاوم للصدأ الأوستنيتي التقليدية.
- قوة ميكانيكية عالية: القوة الميكانيكية لدوبلكس 2205 أعلى من العديد من الفولاذ المقاوم للصدأ الأوستنيتي التقليدي، مما يجعله مناسبًا لأنابيب الضغط وأنظمة العمليات حيث القوة اعتبار مهم.
- بناء ملحوم مضبوط: يوفر اللحام الطولي الآلي لحامًا مضبوطًا ويسمح بإنتاج أقطار أنابيب أكبر وسمك جدران مخصصة.
- توريد قابل للتخصيص: يمكن توفير القطر الخارجي للأنبوب، وسمك الجدار، والطول، وتحضير النهاية، وحالة السطح، والفحص، والتوثيق وفقًا لمتطلبات المشروع.
عملية التصنيع
تشمل عملية الإنتاج النموذجية لأنابيب ASTM A790 S31803 الملحومة ما يلي:
- تحضير لوح أو شريط الفولاذ المقاوم للصدأ دوبلكس
- تحديد المواد الخام والتحقق الكيميائي
- تشكيل اللوح أو الشريط
- لحام طولي مضبوط
- فحص لحام اللحام
- معالجة حرارية بالذوبان
- تخليل ومعالجة السطح
- القطع إلى الطول المحدد
- تحضير النهاية
- فحص الأبعاد
- اختبار هيدروستاتيكي أو اختبارات غير مدمرة قابلة للتطبيق
- تحديد هوية المواد (PMI) والفحص النهائي
- الوسم والتعبئة للتصدير
يتم التحكم في مسار الإنتاج الفعلي ونطاق الاختبار وفقًا للمعيار المعمول به، ومواصفات الشراء، وخطة الفحص المتفق عليها.
التطبيقات
- النفط والغاز: يُستخدم في أنظمة الأنابيب المختارة للعمليات والإنتاج والمرافق حيث قد يتم مواجهة سوائل مسببة للتآكل وبيئات تحتوي على الكلوريد.
- مصانع البتروكيماويات: مناسب لأنابيب العمليات في المصافي ومنشآت البتروكيماويات التي تتطلب بناء من الفولاذ المقاوم للصدأ دوبلكس.
- المعالجة الكيميائية: يُطبق على خطوط العمليات الكيميائية المختارة التي تتطلب مقاومة التآكل والقوة الميكانيكية.
- الأنظمة البحرية ومياه البحر: يُنظر فيه لأنابيب البحر، وأنظمة مياه التبريد، والتطبيقات المختارة المتعلقة بمياه البحر، حسب ظروف الخدمة الفعلية.
- توليد الطاقة: يُستخدم في أنظمة مياه التبريد المختارة، وأنظمة مياه العمليات، وأنظمة الأنابيب المساعدة في محطات الطاقة.
- أنابيب العمليات الصناعية: مناسب لأنظمة نقل السوائل الصناعية التي تتطلب مزيجًا من القوة، ومقاومة التآكل، وبناء الأنابيب الملحومة.
وسائط الخدمة النموذجية
ملاحظة: يجب تقييم ملاءمة المادة وفقًا للوسط الفعلي، وتركيز الكلوريد، ودرجة الحرارة، وسرعة التدفق، وظروف التشغيل.
أنبوب ASTM A790 S31803 الملحوم مقابل الأنبوب غير الملحوم
يغطي ASTM A790 كلاً من الأنابيب المزدوجة المصنوعة من الفولاذ المقاوم للصدأ غير الملحومة والمستقيمة. يتم إنتاج الأنابيب الملحومة عن طريق تشكيل الألواح أو الشرائط وإنشاء لحام طولي مضبوط. يمكن أن يكون مفيدًا للأقطار الخارجية الأكبر وبعض الأبعاد المخصصة. يتم تصنيع الأنابيب غير الملحومة بدون لحام طولي وقد يتم اختيارها لمتطلبات ضغط أو حجم أو مشروع محددة. يجب أن يعتمد الاختيار بين البناء الملحوم وغير الملحوم على أبعاد الأنبوب، وظروف الخدمة، ومتطلبات التصميم، ومواصفات المشروع المعمول بها.
S31803 مقابل S32205 دوبلكس 2205
| البند |
S31803 |
S32205 |
| الاسم الشائع |
دوبلكس 2205 |
دوبلكس 2205 |
| تعيين UNS |
S31803 |
S32205 |
| عائلة المواد |
فولاذ مقاوم للصدأ دوبلكس |
فولاذ مقاوم للصدأ دوبلكس |
| الهيكل |
فيريتی-أوستنيتي |
فيريتی-أوستنيتي |
| نظام Cr-Ni-Mo النموذجي |
فئة 22Cr-5Ni-3Mo |
فئة 22Cr-5Ni-3Mo |
| التطبيقات النموذجية |
أنابيب العمليات المسببة للتآكل |
أنابيب العمليات المسببة للتآكل |
على الرغم من أن S31803 و S32205 كلاهما مرتبطان عادةً بدوبلكس 2205، إلا أن لديهما متطلبات تركيب كيميائي مختلفة. لا ينبغي التعامل معهما على أنهما قابلان للتبديل تلقائيًا. يجب دائمًا اتباع درجة UNS المحددة في أمر الشراء.
تعيينات المواد ذات الصلة
| المعيار / النظام |
التعيين |
| UNS |
S31803 |
| الدرجة الشائعة |
دوبلكس 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| مرجع EN |
X2CrNiMoN22-5-3 |
| مرجع JIS |
SUS329J3L |
يجب التحقق من التعيينات ذات الصلة مقابل معيار المواد ومتطلبات الكيمياء/الميكانيكا المعمول بها قبل اعتبارها مكافئات دقيقة.
الفحص والاختبار
يمكن ترتيب فحص الجودة وفقًا لـ ASTM A790/A790M ومتطلبات المشروع المحددة. تشمل خيارات الفحص النموذجية ما يلي:
- تحليل التركيب الكيميائي
- اختبار الشد
- اختبار الصلابة
- اختبار التسوية
- الاختبار الهيدروستاتيكي
- الاختبار الكهربائي غير المدمر
- فحص لحام اللحام
- اختبار الموجات فوق الصوتية عند تحديده

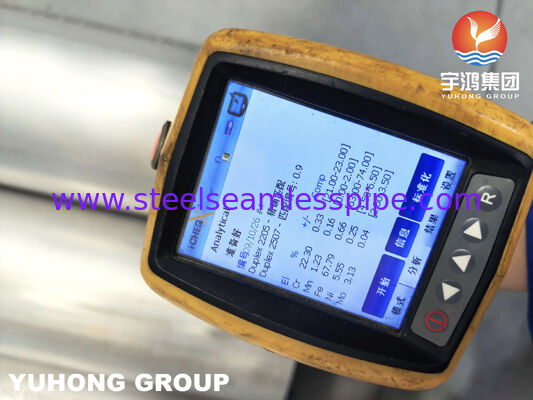

- تحديد هوية المواد الإيجابية (PMI)

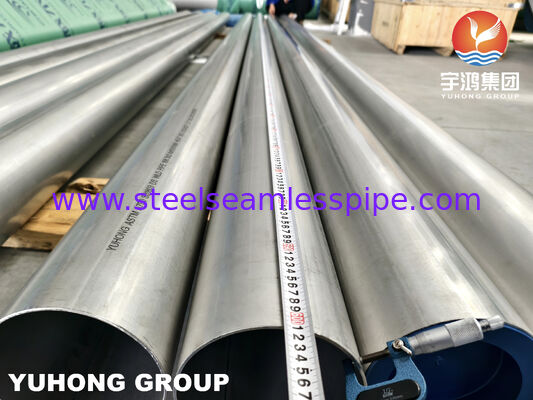

- فحص الأبعاد
- الفحص البصري
- فحص السطح
- فحص الطرف الثالث
معالجة السطح
يمكن توفير أنابيب ASTM A790 S31803 الملحومة بحالة سطح مناسبة لعملية التصنيع ومتطلبات المشروع. تشمل الخيارات الشائعة ما يلي:
- معالج بالذوبان ومخلل
- معالج ومخلل
- سطح معالج ميكانيكيًا
- تشطيب سطح مخصص
يجب تأكيد متطلبات السطح وفقًا لأبعاد الأنبوب، ومسار التصنيع، ومواصفات المشروع.
تحضير النهاية
يمكن توفير نهايات الأنابيب وفقًا لمتطلبات الأنابيب واللحام الخاصة بالعميل. تشمل الخيارات المتاحة ما يلي:
- نهاية ملساء
- نهاية مشطوفة
- نهاية مقطوعة مربعة
- تحضير نهاية مخصص
وثائق الجودة والشهادات
يمكن تقديم المستندات التالية وفقًا لأمر الشراء وخطة الفحص:
- شهادة اختبار المواد EN 10204 3.1
- شهادة EN 10204 3.2 عند الطلب
- تقرير التحليل الكيميائي
- تقرير الاختبار الميكانيكي
- تقرير الاختبار الهيدروستاتيكي
- تقرير NDT
- تقرير PMI
- تقرير فحص الأبعاد
- سجل المعالجة الحرارية
- قائمة التعبئة
- شهادة المنشأ
- تقرير فحص الطرف الثالث
التعبئة والتغليف

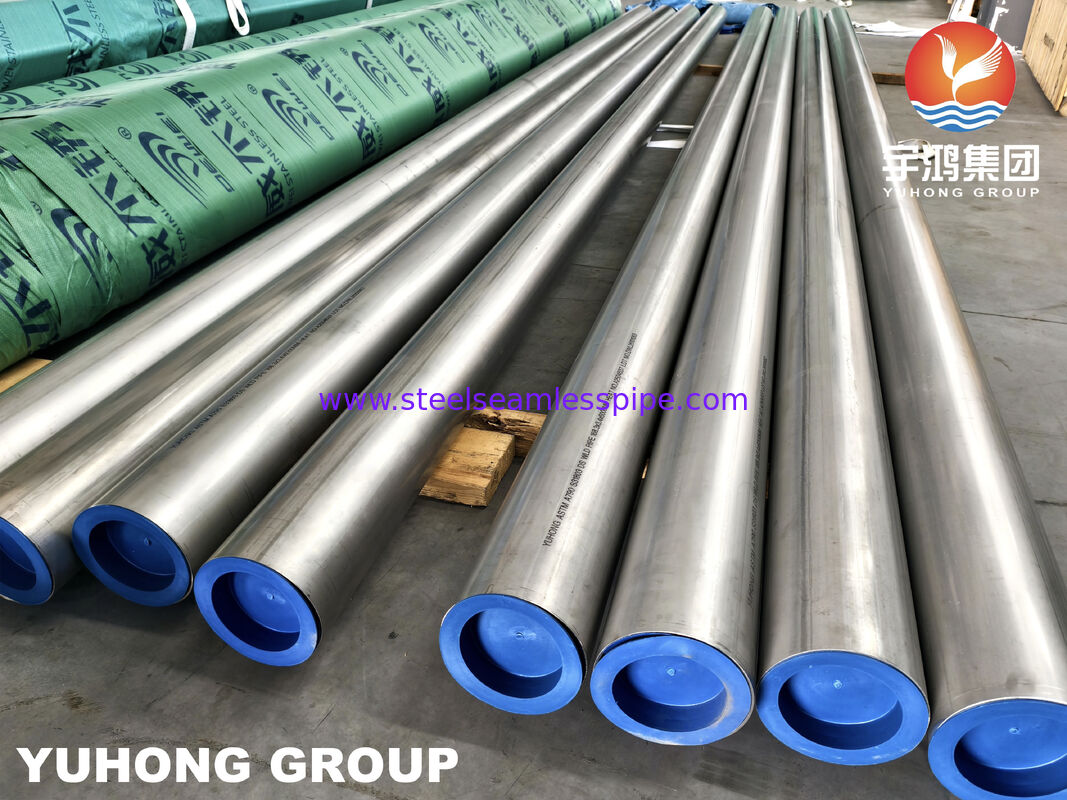

عادةً ما يتم توفير أنابيب ASTM A790 S31803 الملحومة بأغطية واقية للأطراف ومجمعة بإحكام وفقًا لحجم الأنبوب ومتطلبات النقل. يمكن ترتيب التغليف البلاستيكي، والأشرطة الفولاذية، والتعبئة والتغليف البحري للتصدير للشحن لمسافات طويلة.
التصنيع والتوريد المخصص
يمكننا توفير أنابيب ASTM A790 S31803 دوبلكس 2205 الملحومة مع تخصيص:
- القطر الخارجي
- سمك الجدار
- طول الأنبوب
- تحضير النهاية
- حالة السطح
- المعالجة الحرارية
- متطلبات الفحص
- متطلبات PMI
- متطلبات NDT
- فحص الطرف الثالث
- شهادة المواد
يمكن مراجعة الرسومات الفنية، ومواصفات المشروع، وخطط الفحص قبل الإنتاج لتأكيد المتطلبات المعمول بها.
أسئلة متكررة
- ما هو أنبوب ASTM A790 S31803؟
أنبوب ASTM A790 S31803 هو أنبوب من الفولاذ المقاوم للصدأ دوبلكس مصنع وفقًا لمتطلبات ASTM A790/A790M. يُشار إلى UNS S31803 عادةً بالفولاذ المقاوم للصدأ دوبلكس 2205.
- هل أنبوب ASTM A790 S31803 ملحوم أم غير ملحوم؟
يغطي ASTM A790 كلاً من الأنابيب غير الملحومة والمستقيمة الملحومة. يجب أن يحدد وصف المنتج بوضوح ما إذا كان الأنبوب المورد ملحومًا أم غير ملحوم.
- هل S31803 هو نفسه دوبلكس 2205؟
يُشار إلى S31803 عادةً باسم دوبلكس 2205. ومع ذلك، فإن S31803 و S32205 لهما متطلبات كيميائية مختلفة، لذلك يجب تأكيد درجة UNS المحددة لكل مشروع.
- ما هو استخدام أنبوب ASTM A790 S31803 الملحوم؟
يُستخدم عادةً في تطبيقات النفط والغاز، والبتروكيماويات، والمعالجة الكيميائية، والأنظمة البحرية، وتوليد الطاقة، وأنابيب العمليات الصناعية.
- هل يمكن توفير أنبوب S31803 الملحوم مع PMI؟
نعم. يمكن ترتيب تحديد هوية المواد الإيجابية (PMI) عند الحاجة إليها من قبل أمر الشراء أو خطة الفحص.
- هل يمكن ترتيب فحص الطرف الثالث؟
نعم. يمكن ترتيب فحص الطرف الثالث وفقًا لنطاق الفحص المتفق عليه ومتطلبات المشروع.
