| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | API , ABS, DNV, GL , LR, NK. |
| رقم الموديل: | ASTM A234 WP9 CL1/CL3 الفولاذ السبائك 180 درجة الكوع |
| الحد الأدنى لكمية: | 1 جهاز كمبيوتر |
|---|---|
| تفاصيل التغليف: | حالة Plwood أو البليت |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | خطاب الاعتماد، تي/تي |
| اسم المنتج: | السبائك الفولاذ Buttweld الكوع | مواصفة: | ASTM A234 ، ASME SA234 |
|---|---|---|---|
| معيار البعد: | أسم/أنسي B16.9 | مادة: | WP9 |
| حِدّة: | كل1، كل3 | OD: | 1/8 ”NB to 48” NB |
| بالوزن: | الجدول 10s - الجدول XXS | نصف قطر الانحناء: | R = 1D ، 2D ، 3D ، 5D ، 6D ، 8D ، 10D أو مخصص |
| يكتب: | 45 درجة الكوع | ||
| إبراز: | كوع من الصلب اللاسلي ASTM A234 WP9,تركيبات لحام مؤخرة B16.9 بزاوية 45 درجة,SA234 WP9 CL1 LR كوع |
||

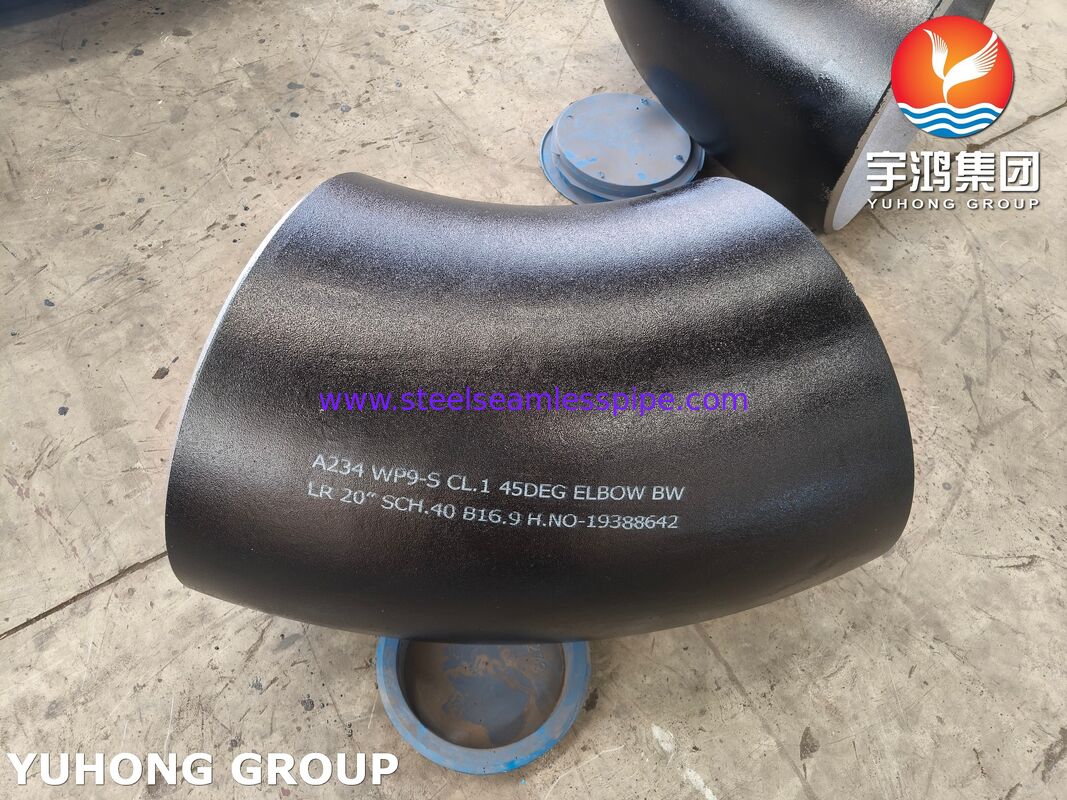

ANSI B16.9 ASTM A234 WP9CL1وصلات أنابيب من الصلب السبائكي بزاوية 45 درجة LR Buttweld
التركيب الكيميائي لـASTM A234 WP9 وصلات Buttweld SA234 WP9 CL1 وصلة من الصلب السبائكي بزاوية 45 درجة LR
|
الدرجة |
التركيب، % |
||||||
|
C
|
Mn
|
P
|
S
|
Si
|
Cr
|
Mo
|
|
|
WP1
|
0.28 كحد أقصى
|
0.30-0.90
|
0.045
|
0.045
|
0.10-0.50
|
…
|
0.44-0.65
|
|
WP12 CL1, WP12 CL2 |
0.05-0.20
|
0.30-0.80
|
0.045
|
0.045
|
0.60 كحد أقصى
|
0.80-1.25
|
0.44-0.65
|
|
WP11 CL1,
|
0.05-0.15
|
0.30-0.60
|
0.030
|
0.030
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP11 CL2, WP11 CL3
|
0.05-0.20
|
0.30-0.80
|
0.040
|
0.040
|
0.50-1.00
|
1.00-1.50
|
0.44-0.65
|
|
WP22 CL1, WP22 CL3
|
0.05-0.15
|
0.30-0.60
|
0.040
|
0.040
|
0.50 كحد أقصى
|
1.90-2.60
|
0.87-1.13
|
|
WP5 CL1, WP5 CL3
|
0.15 كحد أقصى
|
0.30-0.60
|
0.040
|
0.030
|
0.50 كحد أقصى
|
4.0-6.0
|
0.44-0.65
|
|
WP9 CL1, WP9 CL3
|
0.15 كحد أقصى
|
0.30-0.60
|
0.030
|
0.030
|
1.00 كحد أقصى
|
8.0-10.0
|
0.90-1.10
|
|
WP91
|
0.08-0.12
|
0.30-0.60
|
0.020
|
0.010
|
0.20-0.50
|
8.0-9.5
|
0.85-1.05
|
|
WP911
|
0.09-0.13
|
0.30-0.60
|
0.020
|
0.010
|
0.10-0.50
|
8.5-9.5
|
0.90-1.10
|
الخصائص الميكانيكية لـ ASTM A234 WP9 وصلات Buttweld SA234 WP9 CL1 وصلة من الصلب السبائكي بزاوية 45 درجة LR
|
الدرجة
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
النوع 1 و 2
|
WP92
WP911
|
|
مقاومة الشد،
النطاق Ksi [MPa]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85 [415-585] |
75-100 [520]
|
90 [620]
|
90-120 [620-840]
|
|
مقاومة الخضوع، الحد الأدنى، Ksi [MPa] (إزاحة 0.2% أو استطالة 0.5% تحت الحمل)
|
40 [275]
|
30 [205]
|
30 [205]
|
45 [310]
|
60 [415]
|
64 [450]
|
المواصفات
| المواصفات | ASTM A234 / ASME SA234 |
| الأبعاد | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
| الحجم | 1/8 بوصة NB إلى 48 بوصة NB. (ملحوم بسلاسة و 100% ملحوم بالأشعة السينية، مُصنّع) |
| النوع | ملحوم بسلاسة / ملحوم / مُصنّع |
| نصف قطر الانحناء | R=1D, 2D, 3D, 5D, 6D, 8D, 10D أو مخصص |
| السماكة | Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS |
معلومات الطلب والتوسيم
عند شراء هذا التركيب، يجب أن يشمل الوصف الكامل:
المعيار (ASME B16.9)
المادة (ASTM A234 / SA234 WP9 CL1/CL3)
النوع (وصلة بزاوية 45 درجة)
نصف القطر (LR - نصف قطر طويل)
حجم الأنبوب الاسمي (على سبيل المثال، NPS 6)
الجدول الزمني / سمك الجدار (على سبيل المثال، Sch 80، Sch 160، أو XXS)
التطبيقات
نظرًا لقدرة سبيكة WP9 على تحمل التعرض المطول لدرجات الحرارة العالية (حتى حوالي 600 درجة مئوية / 1100 درجة فهرنهايت) ومقاومة الكبرتة والأجواء المؤكسدة، يُستخدم هذا التركيب بشكل أساسي في:
مصافي النفط والغاز: وحدات التكسير الهيدروجيني، وإعادة التشكيل التحفيزي، وإزالة الكبرت (خدمة الهيدروجين عالي الضغط).
محطات الطاقة الحرارية والنووية: أنظمة أنابيب السوبرهيتر وإعادة التسخين.
المعالجة الكيميائية: المبادلات الحرارية عالية الحرارة وأنابيب الأفران.
الخدمة الحامضة: حيث تكون مقاومة تشقق كبريتيد الهيدروجين الرطب (H₂S) مطلوبة (عند تحديدها مع ضوابط صلابة مناسبة).
