| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | PED 2014/68/EU, ASME, Third-Party Inspection, |
| رقم الموديل: | ورقة أنابيب الفولاذ المقاوم للصدأ A182 F316L |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | تتم حماية الأسطح المصنعة بغلاف مضاد للتآكل، ثم يتم تأمينها في علب خشبية مخصصة للتصدير. |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 500 جهاز كمبيوتر شخصى / شهر |
| تعيين المواد: | أستم A182 F316L / أونس S31603 | تصنيف تزوير: | مزورة الفولاذ الأوستنيتي المقاوم للصدأ |
|---|---|---|---|
| تكوين ثقب الأنبوب: | حفر وتشكيل دقيق | نمط ثقب الأنبوب: | الثلاثي / مربع / مخصص |
| إعداد أنبوب مشترك: | التوسيع / اللحام / التوسيع + اللحام | تمرير هندسة التقسيم: | تمريرة واحدة أو تمريرة متعددة |
| حماية السطح: | مخلل و تخميلها | المعالجة الحرارية: | حل صلب |
| إبراز: | ورقة أنابيب الفولاذ المقاوم للصدأ A182 F316L,ورقة أنابيب مزورة,ورقة أنابيب المبادل الحراري |
||

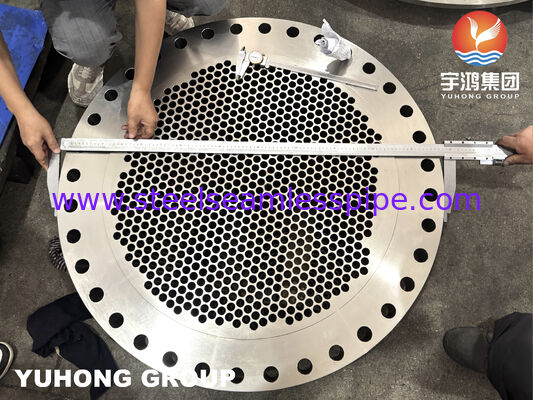

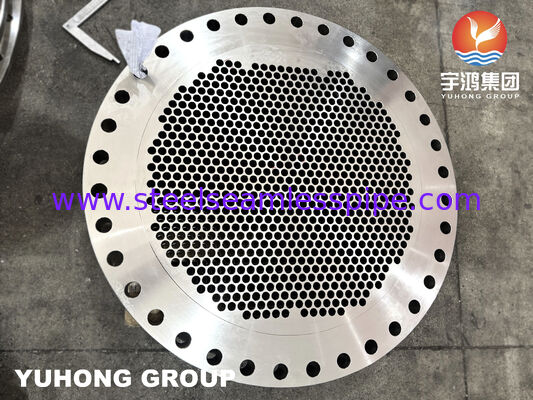

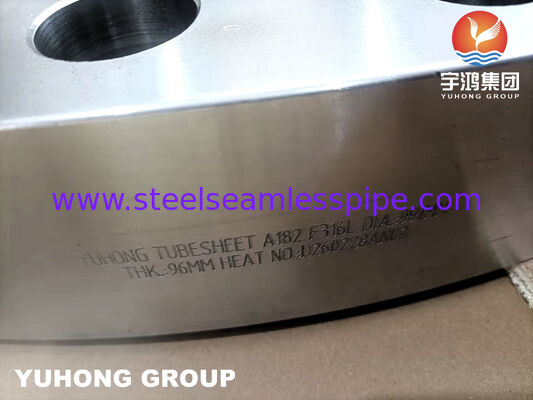

أنبوب فولاذي مطروق من ASTM A182 F316L
مقدمة المنتج
ألواح أنابيب مطروقة من F316L لمعدات نقل الحرارة التي تتحمل الضغط
لوح الأنابيب ASTM A182 F316L هو مكون فولاذي مقاوم للصدأ مطروق يستخدم لتثبيت أنابيب المبادلات الحرارية وفصل أو التحكم في سوائل جانب العملية داخل معدات الغلاف والأنابيب.
مصنوع منفولاذ مقاوم للصدأ أوستنيتي 316L، يجمع لوح الأنابيب بين مقاومة التآكل وقابلية اللحام الجيدة وهو مناسب للمعدات المعرضة للرطوبة والكلوريدات ومجموعة من سوائل العملية.
يمكن توريد لوح الأنابيب معفتحات أنابيب، أسطح إغلاق جانب الغلاف، أخاديد تقسيم المرور وفتحات مساميرمصنعة بدقة وفقًا لرسومات المبادلات الحرارية. يمكن التحكم في قطر فتحة الأنبوب، المسافة، التخطيط والتفاوت في الحفر وفقًا لطريقة ربط الأنبوب بلوح الأنابيب المطلوبة.
اعتمادًا على تصميم المعدات، يمكن تحضير فتحات الأنابيب لـالتمدد بالأسطوانة، اللحام الختمي، اللحام الإنشائي أو وصلات الأنابيب الموسعة والملحومة.
المواصفات الفنية
| البند | المواصفات |
|---|---|
| اسم المنتج | لوح أنابيب مطروق من ASTM A182 F316L |
| درجة المادة | ASTM A182 F316L / UNS S31603 |
| نوع المادة | فولاذ مقاوم للصدأ أوستنيتي |
| عملية التصنيع | السباكة + تشغيل CNC |
| المعالجة الحرارية | المحلول الملدن |
| نوع لوح الأنابيب | ثابت / عائم / نوع القناة |
| نمط فتحة الأنبوب | مثلث / مثلث دوار / مربع / مخصص |
| تحضير فتحة الأنبوب | محفور / مبرشم / مشقوق |
| ربط الأنابيب | التمدد / اللحام الختمي / اللحام الإنشائي |
| تشطيب السطح | مشغل / مخلل / مفسفر |
| الفحص | PMI، UT، فحص الأبعاد |
| الشهادة | EN 10204 3.1 / 3.2 |
الأبعاد النموذجية
| المعلمة | التكوين المتاح |
|---|---|
| القطر الخارجي | حسب الرسم |
| السماكة | حسب تصميم المعدات |
| قطر فتحة الأنبوب | حسب قطر الأنبوب الخارجي |
| مسافة الأنبوب | مخصص |
| تخطيط فتحة الأنبوب | مثلث / مربع / مخصص |
| عدد الفتحات | مخصص |
| تقسيم المرور | مفرد / متعدد المرور |
| نمط فتحة المسمار | مخصص |
ميزات المنتج
يتم تشغيل فتحات الأنابيب بواسطة CNC وفقًا للقطر المحدد، المسافة، تفاوت الموضع وتخطيط لوح الأنابيب.
يمكن تحضير لوح الأنابيب للتمدد الميكانيكي، اللحام الختمي، اللحام الإنشائي أو التمدد واللحام المدمج.
يوفر الفولاذ المقاوم للصدأ F316L معدن أوستنيتي يحتوي على الموليبدينوم لمقاومة محسنة للتآكل الموضعي مقارنة بالفولاذ المقاوم للصدأ 304L التقليدي.
يمكن تشغيل أخاديد تقسيم المرور ومناطق جلوس الحشية وفقًا لترتيب تدفق السائل المطلوب.
يمكن توفير تتبع رقم الدفعة، PMI وشهادة المواد لمشاريع معدات الضغط.
التطبيقات النموذجية
مبادلات حرارية غلاف وأنبوب
مبادلات حرارية ذات لوح أنابيب ثابت
مبادلات حرارية ذات رأس عائم
مبردات العمليات
مكثفات
مبخرات
سخانات مياه التغذية
معدات العمليات الكيميائية
معدات العمليات الصيدلانية
معدات تحلية المياه
وصلات الأنابيب بلوح الأنابيب النموذجية
يتم تمديد نهايات الأنابيب مقابل فتحات الأنابيب لإنشاء اتصال وختم ميكانيكي.
يتم تطبيق لحام عند واجهة الأنبوب ولوح الأنابيب عندما تكون هناك حاجة لحماية إضافية من التسرب.
يتم لحام الأنبوب بلوح الأنابيب لتشكيل وصلة أنبوب إنشائية.
يتم دمج التمدد الميكانيكي مع اللحام الختمي للتطبيقات التي تتطلب الاحتفاظ الميكانيكي والختم المعزز.
درجات المواد المكافئة
| المعيار | الدرجة |
|---|---|
| ASTM | A182 F316L |
| ASME | SA182 F316L |
| UNS | S31603 |
| EN | 1.4404 |
| DIN | X2CrNiMo17-12-2 |
| JIS | SUS316L |
الفحص والتوثيق
تحديد المواد الإيجابي (PMI)
اختبار الموجات فوق الصوتية (UT)
فحص الأبعاد
فحص قطر فتحة الأنبوب
فحص موضع فتحة الأنبوب
فحص الاستواء
اختبار الصلابة
الفحص البصري
EN 10204 3.1 MTC
فحص EN 10204 3.2
أسئلة متكررة
يستخدم بشكل أساسي في المبادلات الحرارية ذات الغلاف والأنابيب، المكثفات، المبخرات وغيرها من معدات العمليات الأنبوبية.
نعم. يمكن تصنيع قطر الأنبوب، المسافة، كمية الفتحات، التخطيط وتقسيم المرور وفقًا لرسومات المعدات.
يمكن تحضير تكوينات التمدد الميكانيكي، اللحام الختمي، اللحام الإنشائي والتمدد واللحام المدمج.
نعم. يمكن توفير وثائق PMI، فحص الأبعاد، UT و EN 10204 3.1/3.2 وفقًا لمتطلبات المشروع.
① لوح أنابيب ثابت مقابل لوح أنابيب رأس عائم
مبادل حراري ذو لوح أنابيب ثابت
مبادل حراري ذو رأس عائم
تصميم لوح الأنابيب
تعويض التمدد الحراري
② نمط فتحة الأنبوب
مسافة مثلثة
مسافة مثلثة دوارة
مسافة مربعة
مسافة مربعة دوارة
③ وصلة الأنبوب بلوح الأنابيب
تمدد الأنبوب / لف الأنبوب / لحام الختم / لحام الإنشاء / أخاديد فتحة الأنبوب / تسرب وصلة الأنبوب
