| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO, TUV, PED etc. |
| رقم الموديل: | A213 TP316L أنبوب U بيند غير ملحوم |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | مفصولة بفواصل خشبية، محمية بفيلم PE ومعبأة في أغلفة من الخشب الرقائقي الصالحة للإبحار. |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T & L / C في الأفق |
| القدرة على العرض: | 1000 طن شهريا |
| درجة المادة: | أستم A213 TP316L / أونس S31603 | نوع المنتج: | سلس أنابيب الفولاذ المقاوم للصدأ U بيند |
|---|---|---|---|
| عملية التصنيع: | مسحوب على البارد وثني على شكل حرف U دقيق | المعالجة الحرارية: | ملدن ومخلل بالمحلول |
| انحناء دائرة نصف قطرها: | مخصصة وفقًا لـ TEMA أو رسومات العملاء | حالة السطح: | صلب، مخلل أو مشرق صلب |
| التفتيش والاختبار: | الاختبار الهيدروستاتيكي، اختبار التيار الدوامي، مؤشر مديري المشتريات (PMI)، فحص الأبعاد | المعدات النموذجية: | المبادلات الحرارية ذات الغلاف والأنبوب، وسخانات مياه التغذية |
| إبراز: | أنبوب ASTM A213 TP316L بدون خيوط,أنبوب على شكل حرف U لمبادلات حرارية الغلاف,أنبوب مبادل حراري TP316L مع ضمان |
||

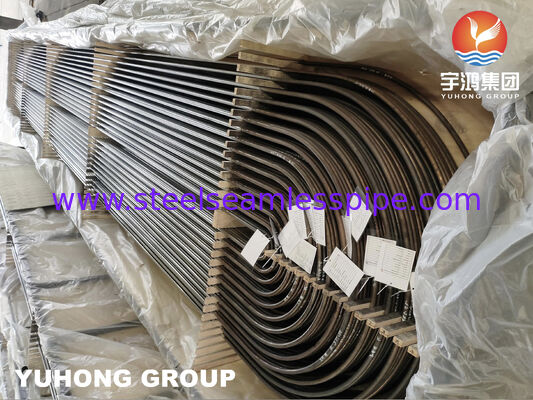

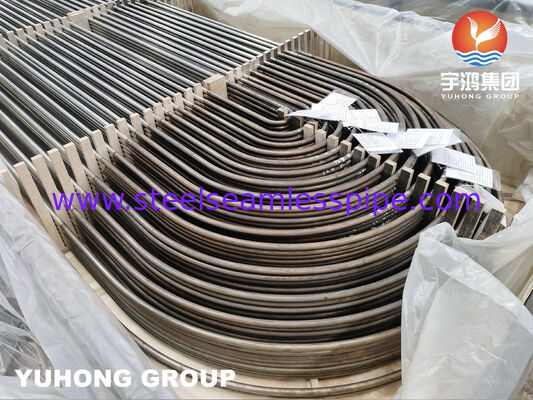

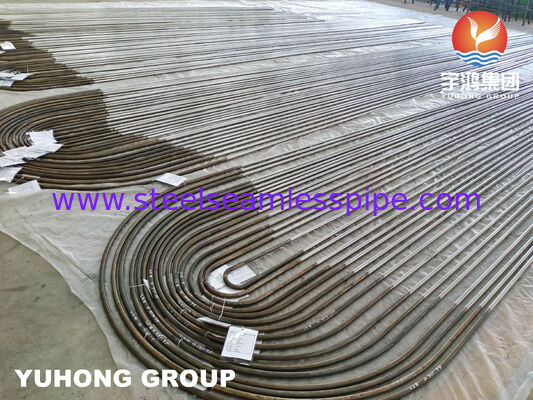

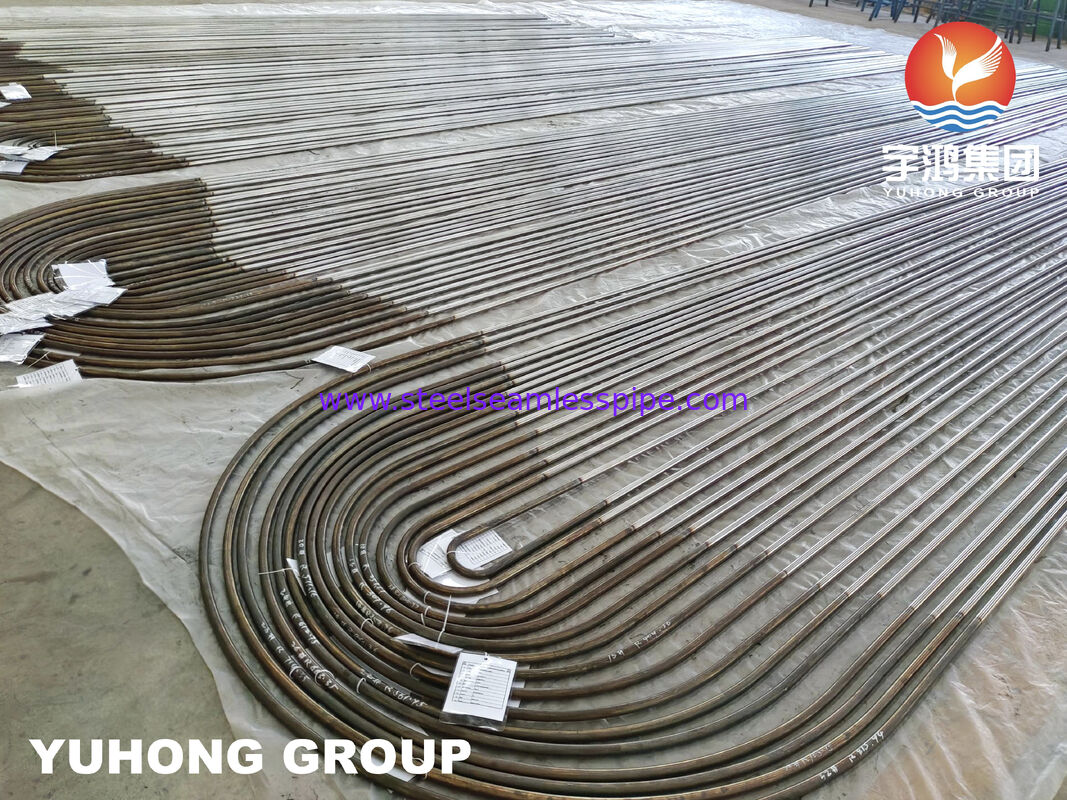

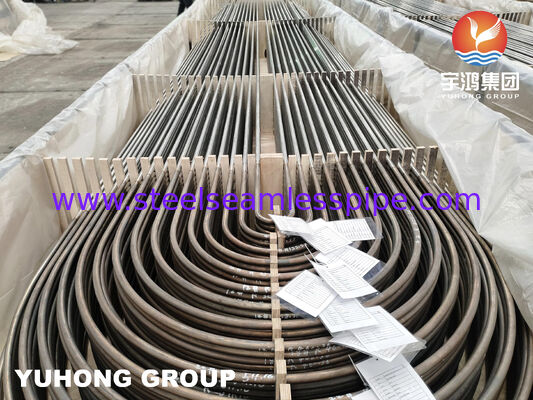

أنبوب يو ملتوي من الفولاذ المقاوم للصدأ ASTM A213 TP316L بدون لحام
نظرة عامة على المنتج
أنابيب يو ملتوي بدقة لحزم أنابيب المبادلات الحرارية
أنابيب يو ملتوي بدون لحام ASTM A213 TP316L تُصنع من أنابيب الفولاذ المقاوم للصدأ بدون لحام من خلال عمليات ثني بارد دقيقة ومعالجة حرارية للمبادلات الحرارية ذات الغلاف والأنبوب والمكثفات والغلايات.
مقارنة بالأنابيب المستقيمة، تلغي أنابيب يو الملتوية وصلات اللحام الوسيطة داخل المبادل الحراري، مما يقلل من نقاط التسرب المحتملة مع تحسين الموثوقية الهيكلية والكفاءة الحرارية. يتم ثني كل أنبوب إلى نصف قطر الخط المركزي المحدد ويتم فحصه لضمان الدقة الأبعاد، وسلامة سمك الجدار وجودة السطح.
يوفر الفولاذ المقاوم للصدأ TP316L منخفض الكربون مقاومة ممتازة للتآكل الثقبي والتآكل بين الحبيبات بعد اللحام، مما يجعل هذه الأنابيب مناسبة لمياه التبريد المحتوية على الكلوريدات، وسوائل المعالجة الكيميائية وأنظمة نقل الحرارة الصناعية.
المواصفات الفنية
|
البند |
المواصفات |
|---|---|
|
اسم المنتج |
أنبوب يو ملتوي من الفولاذ المقاوم للصدأ ASTM A213 TP316L بدون لحام |
|
قياسي |
ASTM A213 / ASME SA213 |
|
درجة المادة |
TP316L / UNS S31603 |
|
نوع المنتج |
أنبوب يو ملتوي بدون لحام |
|
عملية التصنيع |
سحب بارد + ثني يو CNC |
|
نصف قطر الانحناء |
مخصص حسب TEMA |
|
القطر الخارجي |
12.7-50.8 مم |
|
سمك الجدار |
0.8-3.5 مم |
|
طول الأنبوب |
مخصص |
|
تشطيب السطح |
مُلدن ومُخلل |
|
المعالجة الحرارية |
مُلدن بالحل بعد الثني |
|
الفحص |
اختبار الضغط الهيدروستاتيكي، التيار الدوامي، PMI |
|
الشهادة |
EN10204 3.1 |
التركيب الكيميائي
|
العنصر |
المحتوى (%) |
|---|---|
|
الكربون |
≤0.030 |
|
الكروم |
16.0-18.0 |
|
النيكل |
10.0-14.0 |
|
الموليبدينوم |
2.0-3.0 |
|
المنغنيز |
≤2.00 |
|
السيليكون |
≤1.00 |
|
الفوسفور |
≤0.045 |
|
الكبريت |
≤0.030 |
الخصائص الميكانيكية
|
الخاصية |
المتطلب |
|---|---|
|
مقاومة الشد |
≥485 ميجا باسكال |
|
مقاومة الخضوع |
≥170 ميجا باسكال |
|
الاستطالة |
≥35% |
|
الصلابة |
≤90 HRB |
ميزات المنتج
بدون لحامات طولية، توفر الأنابيب بدون لحام سمك جدار متسق وأداء موثوق به تحت الضغط.
يقلل الثني المتحكم فيه من ترقق الجدار والبيضاوي مع الحفاظ على الاتساق الأبعاد في جميع أنحاء حزمة الأنابيب.
يحسن محتوى الكربون المنخفض المقاومة للتآكل بين الحبيبات بعد اللحام والتصنيع.
يتم تصنيع كل أنبوب يو ملتوي وفقًا لرسومات العميل ومتطلبات TEMA، مما يضمن التركيب السلس في ألواح الأنابيب.
يمكن توفير كل دفعة إنتاج مع تحديد المواد وسجلات الفحص وشهادة EN10204 3.1.
الأبعاد المتاحة
|
المعلمة |
النطاق |
|---|---|
|
القطر الخارجي |
12.7-50.8 مم |
|
سمك الجدار |
0.8-3.5 مم |
|
طول الساق المستقيمة |
مخصص |
|
نصف قطر الانحناء |
مخصص |
|
طول الأنبوب |
حسب الرسم |
التطبيقات
المبادلات الحرارية ذات الغلاف والأنبوب
المكثفات السطحية
وحدات استعادة الحرارة المهدرة
الغلايات الصناعية
مصانع البتروكيماويات
مصانع الأسمدة
معدات الأدوية
أنظمة معالجة الأغذية
محطات الطاقة
معدات التبادل الحراري البحرية
الفحص والاختبار
التحليل الكيميائي
اختبار الخصائص الميكانيكية
اختبار الضغط الهيدروستاتيكي
اختبار التيار الدوامي
فحص PMI
فحص نصف قطر الانحناء
قياس سمك الجدار
الفحص البصري
فحص الطرف الثالث
لماذا تختار أنابيب YUHONG U Bend
ثني بارد دقيق بنصف قطر انحناء متحكم فيه
مُلدن بالحل بعد الثني
هيكل بدون لحام لتطبيقات الضغط
أبعاد مخصصة حسب رسومات TEMA
توفر وثائق فحص كاملة
تغليف تصدير للنقل لمسافات طويلة
أسئلة متكررة
1. ما هو استخدام أنبوب يو ملتوي TP316L؟
تُستخدم أنابيب يو ملتوي TP316L بشكل أساسي في حزم أنابيب المبادلات الحرارية ذات الغلاف والأنبوب والمكثفات والغلايات.
2. لماذا تُفضل أنابيب يو ملتوي بدون لحام؟
تلغي الأنابيب بدون لحام اللحامات الطولية، مما يوفر قوة موحدة ويقلل من نقاط التسرب المحتملة.
3. هل يمكن تخصيص نصف قطر الانحناء؟
نعم. يمكن تصنيع نصف قطر الانحناء وطول الساق المستقيمة والأبعاد الكلية وفقًا لرسومات العميل أو متطلبات TEMA.
4. ما هي تقارير الفحص المتاحة؟
تتوفر تقارير MTC EN10204 3.1، واختبار الضغط الهيدروستاتيكي، واختبار التيار الدوامي، وتقارير فحص PMI والأبعاد.
المنتجات ذات الصلة
أنبوب يو ملتوي ASTM A213 TP304
أنبوب يو ملتوي بدون لحام ASTM A213 TP321
أنبوب يو ملتوي ASTM A213 TP347H
أنبوب يو ملتوي من الصلب الكربوني ASTM A179
أنبوب يو ملتوي Monel 400 ASTM B163
أنبوب يو ملتوي من التيتانيوم درجة 2 ASTM B338
أنبوب يو ملتوي مقابل أنبوب مستقيم
|
الميزة |
أنبوب يو ملتوي |
أنبوب مستقيم |
|---|---|---|
|
وصلة لحام داخل الحزمة |
لا يوجد |
مطلوب في قسم العودة |
|
تصميم المبادل الحراري |
مفضل |
قياسي |
|
تجميع حزمة الأنابيب |
مبسط |
قد تكون هناك حاجة إلى اتصالات إضافية |
|
خطر التسرب |
مخفض |
يعتمد على تصميم الوصلة |
