| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| رقم الموديل: | لا يوجد |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | To be discussed |
| تفاصيل التغليف: | حافظة خشبية بإطار حديدي |
| وقت التسليم: | 50-120 يوم |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 5000 متر / يوم |
| منتج: | أنابيب ذات أجنحة متسلسلة | مادة: | ASME SA192 |
|---|---|---|---|
| طلب: | سخان واقتصادي | طَرد: | حافظة خشبية بإطار حديدي |
| إبراز: | ASME SA192 أنابيب ذات زعانف مسننة,أنابيب ذات زعانف مسننة للسخان,أنابيب ذات زعانف اقتصادية ASME |
||

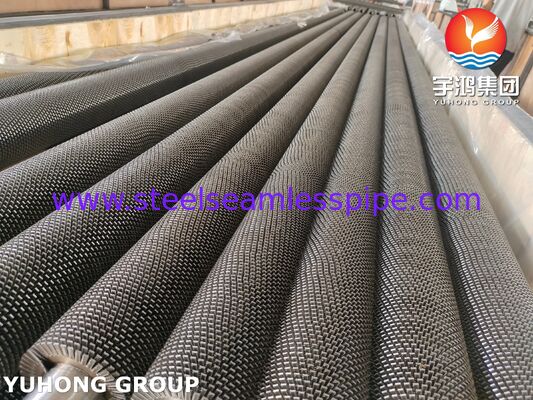

ASME SA192 Serrated Finned Tubes are high-performance extended surface tubes manufactured by helically welding serrated steel fins onto seamless carbon steel tubes conforming to the ASME SA192 specificationمصممة لنقل الحرارة بكفاءة، هذه الأنابيب المزدوجة تزيد بشكل كبير من سطح تبادل الحرارة الخارجي مع الحفاظ على قوة ميكانيكية ممتازة والقدرة على توصيل الحرارة.
إن تصميم الزعانف المخطط يخلق اضطرابات خاضعة للرقابة في تدفق الهواء ، مما يقلل من الطبقة الحدودية الحرارية ويحسن من كفاءة نقل الحرارة عن طريق التنقيب مقارنة بأنبوبات الزعانف الصلبة العادية.هذا التصميم يقلل أيضا من تراكم الغبار، مما يجعل الأنابيب ذات الزعانف الملسومة مناسبة بشكل خاص للبيئات التي تكون فيها مقاومة التلوث ضرورية.
المادة ASME SA192 معترف بها على نطاق واسع لخصائص نقل الحرارة الممتازة، والقدرة على اللحام الموثوقة، والأداء الموثوق به تحت الضغط المتوسط وظروف درجة الحرارة المرتفعة،مما يجعلها خيار مثالي لمعدات استعادة الحرارة الصناعية.
تستخدم الأنابيب ذات الأجنحة المتدلية على نطاق واسع في:
عملية التصنيع تشمل:
| البند | النطاق القياسي |
|---|---|

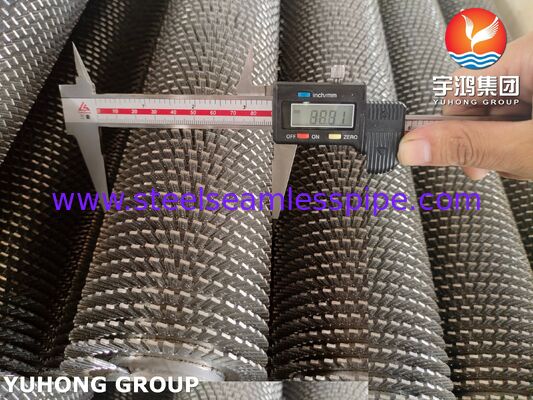

| أنبوب القاعدة OD | 19.05 ملم 63.5 ملم (3/4 " |
| سمك جدار الأنابيب | 2.0 ملم.8 ملم |
| طول الأنابيب | ما يصل إلى 18000 مم |

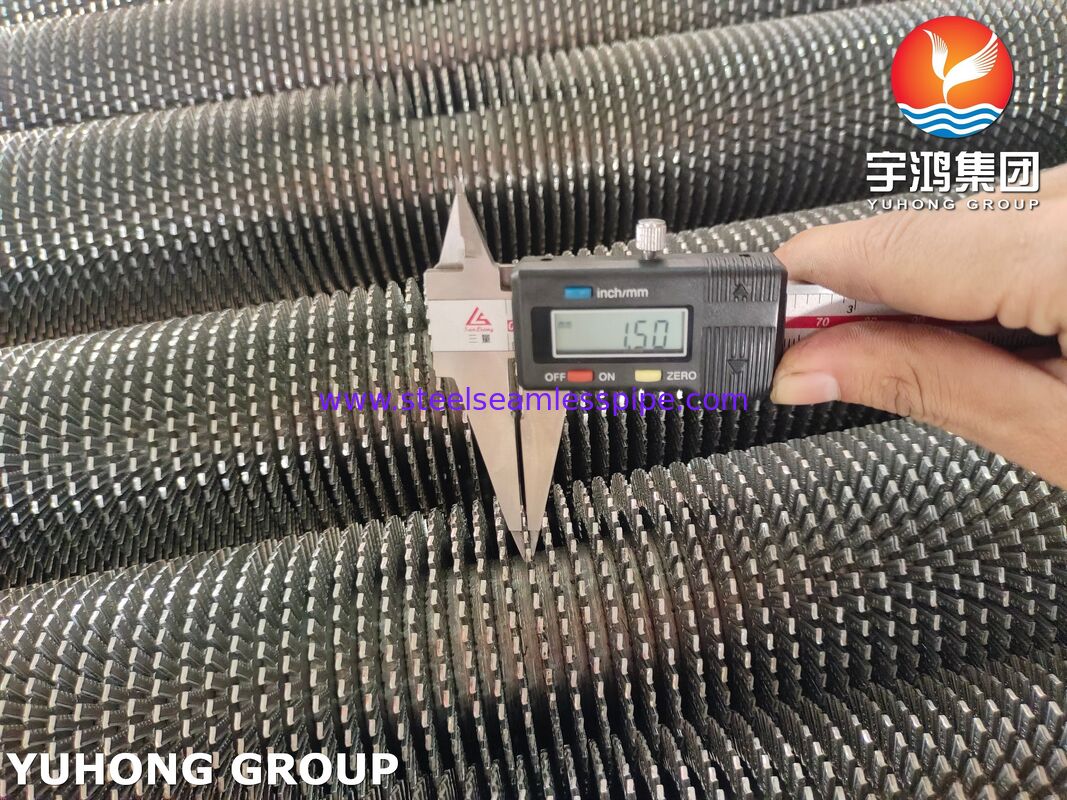

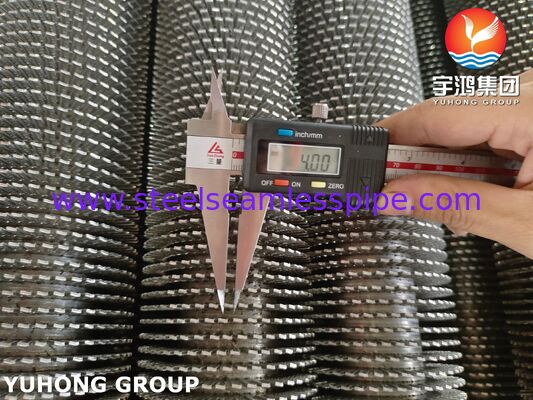

| ارتفاع الزعانف | 8 ملم 25 ملم |
| سمك الزعانف | 0.8 ملم.2.0 ملم |
| حافة الزعانف | 3.5 ملم 12 ملم |
| كثافة الزعانف | 80×285 زعانف/م |
| مواد الأنابيب | أسميه SA192 |
| مادة الزعانف | فولاذ الكربون، الفولاذ سبائك، الفولاذ المقاوم للصدأ (وفقا لظروف الخدمة) |
الأبعاد المخصصة متوفرة وفقًا لرسومات العميل ومتطلبات التصميم الحراري.
| العنصر | الحد الأقصى (%) |
|---|---|
| الكربون (ج) | 0.18 |
| المانغنيز (Mn) | 0.27 ′′ 063 |
| الفوسفور (P) | 0.035 |
| كبريت (S) | 0.035 |
| السيليكون (Si) | 0.25 |
يقدم التركيب المنخفض الكربون المتحكم به قابلية لحام ممتازة مع الحفاظ على التوصيل الحراري الجيد والأداء الميكانيكي.
| الممتلكات | القيمة |
|---|---|
| قوة الشد | ما لا يقل عن 325 MPa |
| قوة الغلة | الحد الأدنى 180 MPa |
| الطول | 35٪ على الأقل |
| صلابة | تلبي متطلبات ASME SA192 |
| اختبار التسطيح | مرر |
| اختبار التوهج | مرر |
| الاختبار الهيدروستاتي | كما هو محدد في ASME SA192 |
هذه الخصائص الميكانيكية تجعل ASME SA192 مناسبة لخدمة المرجل ومبادل الحرارة حيث يتطلب أداء ضغط موثوق به وكفاءة حرارية.
يمكن أن يخضع كل أنبوب ASME SA192 ذو الزعانف المتسلسلة لمراجعات جودة شاملة ، بما في ذلك:
بالمقارنة مع أنابيب الزعانف الصلبة ، توفر أنابيب الزعانف الملسومة:
التصنيع والتفتيش يمكن أن يتوافق مع متطلبات العملاء والمعايير المعترف بها دوليا، بما في ذلك:
المنتجات محمية بعناية لمنع تلف النقل:
تم تصميم أنابيبنا ذات الأجنحة المتسلسلة ASME SA192 لتحقيق أقصى قدر من كفاءة نقل الحرارة وتقليل تكاليف التشغيل وضمان الموثوقية على المدى الطويل في التطبيقات الصناعية المتطلبة.مصنعة باستخدام تقنية لحام عالية التردد الدقة، يخضع كل أنبوب لمراقبة جودة صارمة لضمان ربط ممتاز للنيل إلى الأنابيب ودقة الأبعاد والأداء الموثوق به.متوفرة في مجموعة واسعة من التكوينات القياسية والمخصصة، توفر أنابيبنا المزدوجة حلًا مثاليًا لجهاز الاقتصاد في المرجل، وأنظمة استرداد حرارة النفايات، ومبادلات الحرارة المبردة بالهواء وغيرها من المعدات الحرارية التي تتطلب تبادلًا حراريًا فعالًا ودائمًا.
