| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | EN10216-2 P235GH TC1 |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية رقائقية / علبة حديدية / حزمة بغطاء بلاستيكي |
| وقت التسليم: | تعتمد على الكمية |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | 1000 طن شهريا |
| اسم المنتج: | أنبوب U من الصلب الكربوني | مواصفة: | EN10216-2 |
|---|---|---|---|
| مادة: | p235gh | يكتب: | يو الانحناء |
| الاختبار: | ET ، UT ، HT ، PT | ينهي: | التشطيب البارد |
| مقاس: | حسب الطلب | ||
| إبراز: | أنبوب U من فولاذ الكربون P235GH,أنابيب فولاذية مضادة للحرارة,EN10216-2 أنبوب مبادل الحرارة |
||

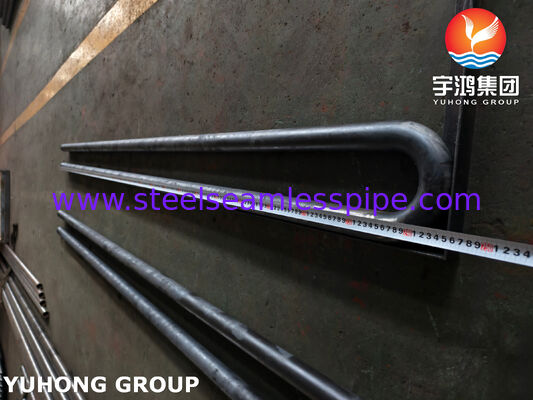

EN10216-2 P235GH TC1 أنبوب U من الصلب الكربوني المقاوم للحرارة وغير السبائكي
أنبوب U من الفولاذ الكربوني المقاوم للحرارة والضغط وغير السبائكي EN10216-2 P235GH TC1 هو منتج أنابيب فولاذية غير ملحومة تم تصنيعه وفقًا للمعيار الأوروبي EN 10216-2 —الأنابيب الفولاذية غير الملحومة لأغراض الضغط - شروط التسليم الفنية - الجزء 2: الأنابيب الفولاذية غير السبائكية والسبائكية ذات خصائص درجة حرارة مرتفعة محددة. إنها مصنوعة من الفولاذ عالي الجودة المقاوم للحرارة P235GH (رقم الفولاذ الأوروبي 1.0345)، مصمم خصيصًا للتطبيقات التي تتحمل الضغط مثلغلايات البخار وأوعية الضغط والمبادلات الحرارية وأنظمة الأنابيب ذات درجة الحرارة العالية.
في تسمية المادة، يشير الحرف "P" إلى غرض الضغط"،"235 بوصة يشير إلى الحد الأدنى من مقاومة الخضوع البالغة 235 ميجا باسكال عندما يكون سمك الجدار 16 مم أو أقل،يشير "GH" إلى خصائص درجة الحرارة المرتفعة المحددة. TC1 يعنيفئة الاختبار 1، وهذا يعني أن المادة قد تعرضت لاختبارات غير مدمرة محددة(مثلاختبار الموجات فوق الصوتية، فحص الأشعة السينية، والفحص البصري) أثناء التصنيع للتأكد من ملاءمتها لتطبيقات أوعية الضغط. يتكون المنتج على شكل أU بيندالتكوين من خلال ثني الأنبوب. تنطاق درجة الحرارة المطبق هو تقريبًا200 درجة مئوية إلى 400 درجة مئوية، مع أالحد الأقصى حوالي 450 درجة مئوية. يستوعب تكوين الأنبوب U بشكل فعال ضغوط التمدد الحراري، مما يجعله مناسبًا بشكل خاص للمبادلات الحرارية ذات الغلاف والأنبوب والتطبيقات الأخرى التي تتطلب تعويض الإزاحة الحرارية.
1. الخواص الكيميائية والميكانيكية
| EN10216-2 P235GH TC1 التركيب الكيميائي (٪) |
|||||||||
|
ج |
سي |
من |
ص |
س |
شهر |
ني |
كر |
النحاس |
آحرون |
| .160.16 | .30.35 | .21.20 | .00.025 | .0.01 | .0.08 | .30.30 | .30.30 | .30.30 | آل .020.02 تي .04 ملحوظة .020.02 فولت .02 |
*الكروم + النحاس + مو + ني ≥0.70
الخواص الميكانيكية
| خصائص الشد في درجة حرارة الغرفة | خصائص التأثير | |||||||
| قوة الخضوع العليا أو قوة الإثبات رإيهأو رص0.2لسمك الجدار T دقيقة. |
قوة الشد رم |
استطالة دقيقة. [%] |
الحد الأدنى من متوسط الطاقة الممتصة كيلو فولت2[ي] عند درجة حرارة [°C] |
|||||
| تي ≥ 16 | 16＜ T ≥ 40 | 40＜ T ≥ 60 | MPa | أنا | ر | ل | ر | |
| MPa | MPa | MPa | 0 | -10 | 0 | |||
| 235 | 225 | 215 | 360 - 500 | 25 | 23 | 40 ج | 28 د | 27 ج |
2. المزايا الرئيسية
3. التسامح
| القطر الخارجي د [مم] |
التسامح على د |
التفاوتات على T لنسبة T/D | |||
| .00.025 | ＞0.025 .050.050 | >0.050 .10.10 | >0.10 | ||
| د ≥ 219.1 | ±1% أو ±0.5 مم أيهما أكبر | ±12.5% أو ±0.4 مم أيهما أكبر | |||
| د > 219.1 | ±20% | ±15% | ±12.5% | ±10%* | |
| التسامح على القطر الداخلي | التفاوتات على T لنسبة T/D | ||||
| د | ددقيقة | .030.03 | >0.03 ≥0.06 | >0.06 ≥0.12 | >0.12 |
| ±1% أو ±2 مم أيهما أكبر | 0 – +2% أو 0 – +4 مم أيهما أكبر | ±20% | ±15% | ±12.5% | ±10%* |
| القطر الخارجي د [مم] |
التسامح على د |
التسامح على Tدقيقةل Tدقيقة/ نسبة د | |||
| .0.02 | > 0.02 .0.04 | >0.04 ≥0.09 | >0.09 | ||
| د ≥ 219.1 | ±1% أو ±0.5 مم أيهما أكبر | 0 – +28% أو 0 – 0.8 ملم أيهما أكبر | |||
| د > 219.1 | 0 – +50% | 0 – +35% | 0 – +28% | 0 – +22%* | |
| التسامح على القطر الداخلي | التسامح على Tدقيقةل Tدقيقةنسبة /د | |||
| د | ددقيقة | .050.05 | > 0.05 ≥0.1 | >0.1 |
| ±1% أو ±2 مم أيهما أكبر | 0 – +2% أو 0 – +4 مم أيهما أكبر | 0 – +50% | 0 – +28% | 0 – +22%* |
*بالنسبة للأقطار الخارجية D ≥ 355.6 مم، يُسمح بتجاوز سمك الجدار العلوي محليًا بنسبة 5٪ إضافية من سمك الجدار T.
| التسامح على د | التسامح على T |
| ±0.5% أو ±0.3 مم أيهما أكبر | ±10% أو ±0.2 مم أيهما أكبر |
4. التطبيقات الرئيسية
