| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | أسم SA350 LF2 CL.1 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية رقائقية / علبة حديدية / حزمة بغطاء بلاستيكي |
| وقت التسليم: | تعتمد على الكمية |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | وفقا لمتطلبات العملاء |
| اسم المنتج: | شفة الجسم مزورة | المواصفات والمواد: | ASME SA350 LF2 CL1 |
|---|---|---|---|
| نوع الاتصال: | مزورة | نطاق الحجم: | 1/2 ''إلى 24'' |
| فصل: | 150 # -2500 # | نوع الوجه شفة: | RF (الوجه المرتفع) ، RTJ (مفصل نوع الحلقة) |
| الشهادة الكريوجينية: | اختبار تأثير شاربي على شكل حرف V | طلب: | النفط والغاز والبتروكيماويات والمرافق المجاورة للغاز الطبيعي المسال ومحطات خطوط الأنابيب في المنطقة |
| إبراز: | الصلب الصناعي الصناعي الصناعي الصناعي الصناعي,شفرة من الفولاذ الكربوني منخفضة الحرارة,SA350 LF2 الفئة 1 فلانج |
||

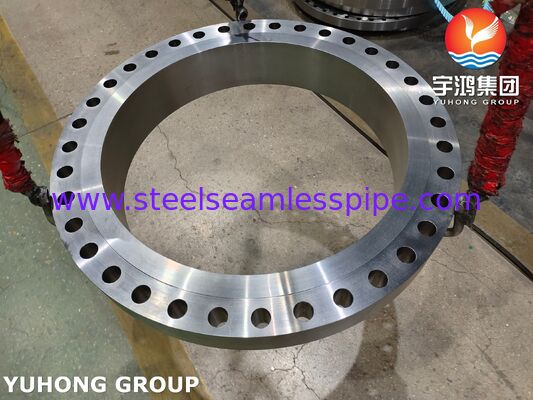

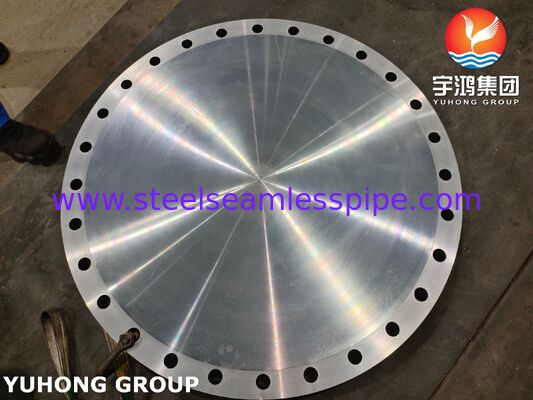

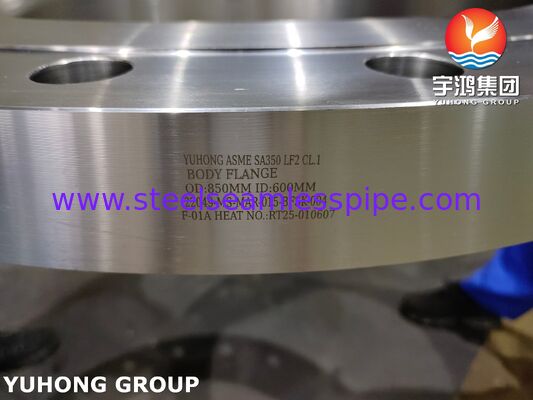

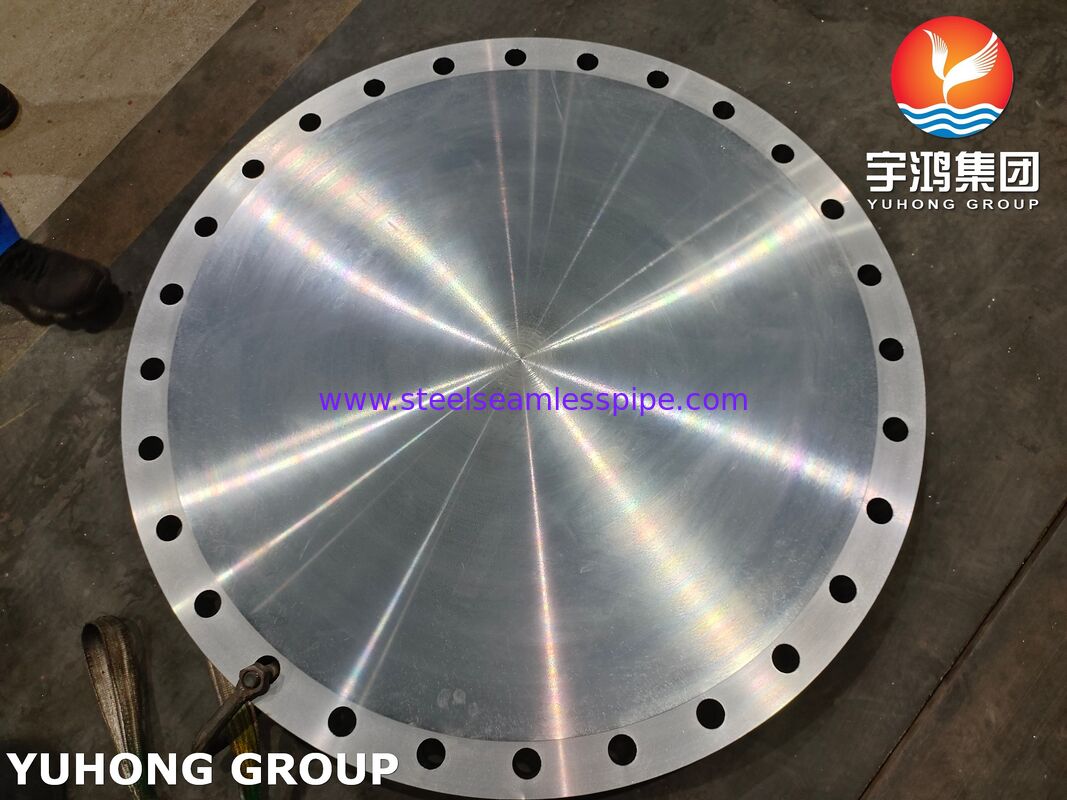

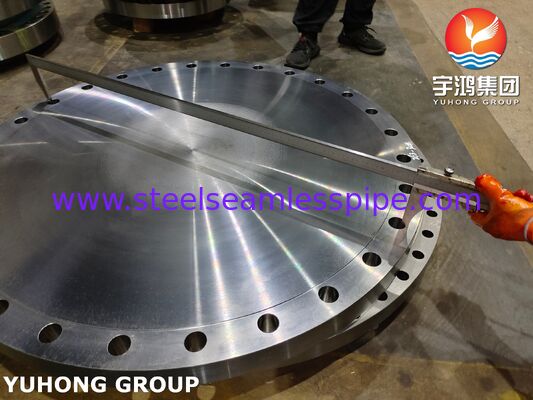

ASME SA350 LF2 CL.1 شفة الجسم المصنوعة من الكربون والفولاذ المنخفض السبائك لدرجات الحرارة المنخفضة
أستم A350 (أسمي SA350)ينطبق على مكونات الأنابيب المصنوعة من الكربون والفولاذ منخفض السبائك المطروقة أو المدرفلة على شكل حلقة والمخصصة في المقام الأولخدمة درجات الحرارة المنخفضة، مع إلزاميةاختبار صلابة الشق. ضمن هذه العائلة،ايه 350 ال اف2هي درجة LTCS الأكثر شيوعًا المستخدمة في مرافق النفط والغاز والبتروكيماويات والمرافق المجاورة للغاز الطبيعي المسال ومحطات خطوط الأنابيب في المناطق الباردة.
يتم تشكيل شفة ASME SA350 LF2 CL1 من خلال تزوير متكامل، حيث يتم تشكيل الجسم (بما في ذلك وجه الختم والرقبة وفتحات البراغي وما إلى ذلك) من قطعة معدنية واحدة مطروقة بدون طبقات ملحومة. إنها تلبي متطلبات المعيار الخاصة بالتركيب الكيميائي، والخواص الميكانيكية (مثل قوة الشد، وقوة الخضوع، والاستطالة)، وطاقة تأثير Charpy V-notch عند -46 درجة مئوية.هذه شفةمناسبة للصمامات، وتوصيلات المعدات، وفوهات أوعية الضغط في البتروكيماويات، والغاز الطبيعي، والهندسة البحرية، وأنظمة الأنابيب ذات درجة الحرارة المنخفضة، مما يضمن التشغيل الآمن والموثوق في ظل الظروف المبردة.
| غرض | ASME SA350 LF2 الفئة 1 | ASME SA350 LF2 الفئة 2 |
| الحد الأدنى لدرجة حرارة الخدمة | -46 درجة مئوية | -18 درجة مئوية |
| درجة حرارة اختبار التأثير | -46 درجة مئوية | -18 درجة مئوية |
| الحد الأدنى لمتوسط طاقة التأثير | 20 جول (حوالي 15 قدمًا رطلًا) | 27 جول (حوالي 20 قدمًا رطلًا) |
| التطبيقات النموذجية | درجة حرارة منخفضة للغايةالبيئات (على سبيل المثال، نقل الغاز الطبيعي المسال، وأنظمة خطوط الأنابيب في القطب الشمالي) | البيئات العامة ذات درجات الحرارة المنخفضة (على سبيل المثال، بعض المعدات الكيميائية، وخطوط الأنابيب الأقل خطورة ذات درجات الحرارة المنخفضة) |
الخواص الكيميائية والميكانيكية
|
أسم SA350 LF2 CL.1كيميائيملكيات (٪) |
||||||||||
|
ج |
كر | من |
سي |
ص | س | ني | ملحوظة | شهر | النحاس | V |
| .030.03 | .30.30 | 0.60-1.35 | 0.15-0.30 | .035.035 | .00.040 | .40.40 | .0.02 | 0.12 | .40.40 | .0.08 |
الخواص الميكانيكية
| قوة الشد |
قوة العائد (تعويض 0.2%) |
استطالة٪ |
||
| بطول مقياس 4D |
في 2 بوصة أو 50 ملم سمك الجدار≥ 5⁄16 بوصة [7.94 مم] |
في 2 بوصة أو 50 ملم سمك الجدارأقل من 5⁄16 بوصة [7.94 مم] |
||
| 485-655 ميجا باسكال | ≥ 250 ميجا باسكال | ≥ 22 | ≥30 | 48 طن + 15 |
المزايا الرئيسية
مواصفات شفة الجسم ASTM A350
| مادة | الصف LF2، LF1، LF3، LF5، LF6، LF9، LF787، الفئة 1، 2، 3 |
| شفة نوع الوجه | RF (الوجه المرتفع)، RTJ (مفصل من النوع الدائري) |
| مقاس | 1/2 بوصة إلى 24 بوصة في ASME B16.5، وحتى 60 بوصة في ASME B16.47 |
| ضغط | فئة 150، 300، 600، 900، 1500، 2500 |
| معايير التصنيع | أسم B16.5، أسم B16.47 أ، ب |
اختبار
| *اختبار التصادم LF2 CL1 Charpy V-Notch (للعينات ذات الحجم القياسي [10 × 10 مم]) | ||
|
متطلبات الطاقة لـ Charpy V-Notch |
الحد الأدنى من طاقة التأثير المطلوبة لمتوسط كل مجموعة من ثلاث عينات قدم · رطل [J] |
15 [20] |
|
الحد الأدنى المسموح به من طاقة التأثير لعينة واحدة فقط من المجموعة قدم · رطل [J] |
12 [16] | |
|
درجة حرارة اختبار التأثير القياسية ℉[°C] |
-50 [−46] | |
|
الحد الأقصى لدرجات حرارة الاختبار الإضافية ℉[°C] |
-35 [−37] |
|
|
الحد الأقصى لقيمة الكربون المكافئة |
الأعلى. سمك أقل من أو يساوي 2 بوصة |
0.47 |
|
الأعلى. سماكة أكبر من 2 بوصة |
0.48 |
|
