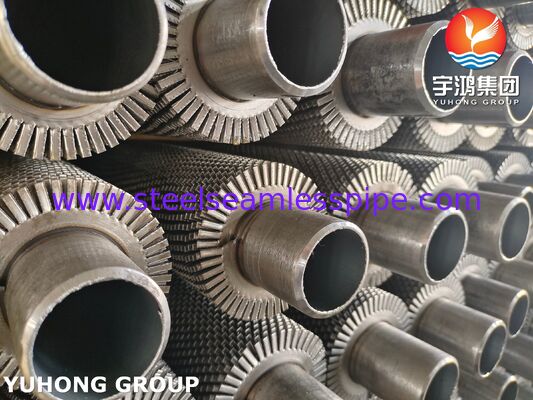

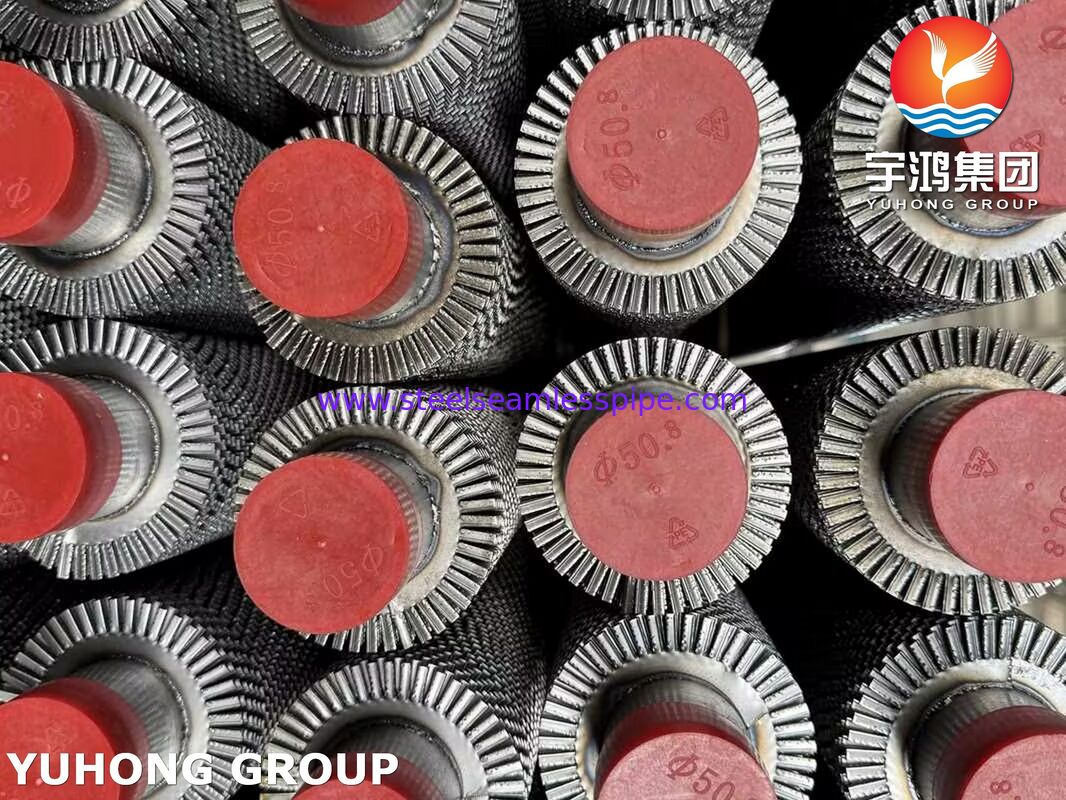

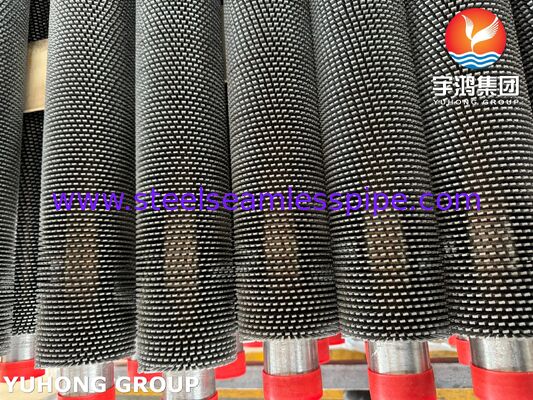

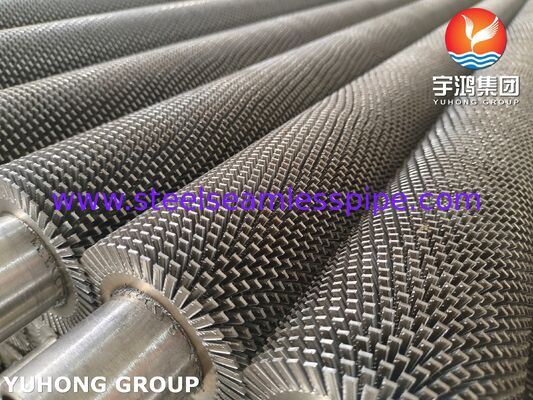

أنبوب زعنفة مسنن لآلات هاربس، السوبر هيتر، الإيكونوميزر، المبخر

تعتبر الأنابيب ذات الزعانف المسننة مكونات حاسمة عالية الكفاءة في مولدات بخار استعادة الحرارة (HRSGs)، مما يزيد من مساحة سطح نقل الحرارة للمسخنات الاقتصادية والمبخرات والمسخنات الفائقة داخل محطات الطاقة. هذه الأنابيب، التي غالبًا ما تكون ملحومة بتردد عالٍ بزعانف مسننة (زعانف مجزأة)، تقلل من الحجم الإجمالي للمعدات، وتعزز نقل الحرارة من جانب الغاز، وتدير غازات المداخن ذات درجات الحرارة العالية بكفاءة.

تتخصص مجموعة Yuhong في تصنيع الأنابيب ذات الزعانف المسننة وقد زودت الأسواق في الشرق الأوسط وأمريكا الجنوبية وأفريقيا وأوروبا ومناطق أخرى لفترة طويلة، بالإضافة إلى ذلك، يمكننا توفير خدمات التجميع لآلات استعادة الحرارة (Harps)، وكذلك إرشادات التركيب في الموقع.

• المسخنات الاقتصادية (المسخنات المسبقة): تقع هذه الأنابيب في الجزء الأبرد، في المجرى السفلي، وتقوم بتسخين مياه التغذية مسبقًا باستخدام الحرارة منخفضة الدرجة. غالبًا ما تستخدم الزعانف المسننة هنا لتحسين امتصاص الحرارة من غاز المداخن.
• المبخرات: تقوم هذه الأنابيب بتحويل الماء المسخن مسبقًا إلى بخار مشبع. غالبًا ما تستخدم في "جدار الماء" أو أرضية مولد بخار استعادة الحرارة (HRSG)، حيث تكون الموصلية الحرارية العالية مطلوبة.
• المسخنات الفائقة: تقع هذه الأنابيب في مجرى الغاز الأكثر سخونة، وتقوم برفع درجة حرارة البخار المشبع فوق نقطة التشبع، وغالبًا ما تتطلب مادة متينة للتعامل مع الغازات ذات درجات الحرارة العالية، حيث تساعد الزعانف المسننة في توزيع الحرارة بكفاءة.

• المادة: غالبًا ما يتم تصنيعها من الفولاذ الكربوني، أو الفولاذ السبائكي، أو الفولاذ المقاوم للصدأ لتحمل البيئات القاسية وذات درجات الحرارة العالية والضغط العالي.
• التصميم: التصميم المسنن (يسمى أيضًا المجزأ) يكسر الطبقة الحدودية لغاز المداخن، مما يعزز معاملات نقل الحرارة مقارنة بالزعانف الصلبة.
• التصنيع: يستخدم اللحام بالمقاومة الكهربائية عالية التردد لربط الزعانف بالأنبوب الأساسي، مما يضمن رابطًا معدنيًا آمنًا وأداءً حراريًا موثوقًا.
• آلات استعادة الحرارة (HRSG Harps): يتم ترتيب هذه الأنابيب عادة في وحدات عمودية أو أفقية (آلات استعادة الحرارة) ويتم توصيلها عبر رؤوس بأنابيب متقاطعة.

للحصول على عرض أسعار دقيق للأنابيب ذات الزعانف المسننة، يجب عليك تقديممواصفات الأنبوب الأساسي (القطر الخارجي، سمك الجدار، المادة، والطول الإجمالي)، ومواصفات الزعانف (الارتفاع، السمك، الكثافة، والمادة)، والكمية الإجمالية. تشمل التفاصيل الفنية الأساسية نمط التسنين، وأطوال الأطراف السادة المطلوبة، ومعايير التصميم ذات الصلة.

• مواصفات الأنبوب الأساسي: القطر الخارجي (OD) وسمك الجدار (WT) (على سبيل المثال، 25.4 مم OD × 2.77 مم WT أو 1 بوصة OD × 12 BWG).
• مادة الأنبوب: الدرجة (على سبيل المثال، SA106 Gr.B، الفولاذ المقاوم للصدأ TP304H، الفولاذ السبائكي T11/T22).
• طول الأنبوب: الطول الإجمالي، والطول المحدد للأطراف السادة (غير المزعانف).
• أبعاد الزعانف: ارتفاع الزعانف (على سبيل المثال، 15.88 مم)، السمك (على سبيل المثال، 1.0 مم)، والنوع.
• كثافة الزعانف: الزعانف لكل بوصة (FPI) أو المسافة (على سبيل المثال، 6 مم).
• نمط التسنين: عدد الأجزاء أو عرض التسنين.
• مادة الزعانف: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو الفولاذ السبائكي.
• الكمية: العدد الإجمالي للأنابيب أو الطول الإجمالي بالأمتار/الأقدام.
• المعايير المطبقة: على سبيل المثال، معايير ASME، EN، أو GB.
