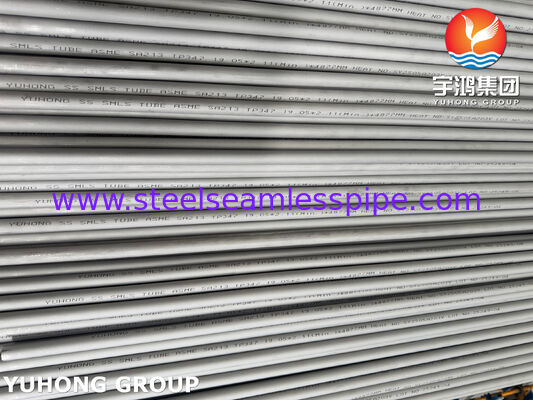

أنبوب مبادل حراري غير ملحوم من الفولاذ المقاوم للصدأ ASME SA213 TP347
أنبوب مبادل حراري من النوع TP347 هو أنبوب سلس من الفولاذ المقاوم للصدأ الأوستنيتي مصمم خصيصًا لمعدات نقل الحرارة. إنه نوع مثبت من الفولاذ المقاوم للصدأ 18/8 (18٪ كروم، 8٪ نيكل) يحتوي على عنصر النيوبيوم (Nb) أو الكولومبيوم (Cb).
نظرًا لمقاومته الممتازة للتآكل بين الحبيبات وقوته في درجات الحرارة العالية، فإنه يستخدم على نطاق واسع في:
- مبادلات حرارية من نوع الغلاف والأنابيب
- المكثفات
- الغلايات والسخانات الفائقة
- مصافي البتروكيماويات
- محطات توليد الطاقة
تأتي المزايا الأساسية لـ TP347 من إضافة النيوبيوم (Cb)، مما يثبت المادة ضد "التحسس".
1. مقاومة فائقة للتآكل بين الحبيبات
- المشكلة: تشكل الفولاذ المقاوم للصدأ القياسي (مثل TP304) "كربيد الكروم" عند حدود الحبيبات عند اللحام أو التعرض للحرارة العالية (800-1500 درجة فهرنهايت / 427-816 درجة مئوية). هذا يخلق منطقة مستنفدة للكروم تصدأ / تتشقق بسهولة.
- حل TP347: النيوبيوم له ألفة أعلى للكربون من الكروم. يرتبط بالكربون أولاً، مما يمنع الكروم من تكوين الكربيدات.
- النتيجة: يحتفظ الأنبوب بمقاومته للتآكل دون معالجة حرارية بعد اللحام. هذا أمر بالغ الأهمية للمبادلات الحرارية التي تتطلب اللحام.
2. قوة ممتازة في درجات الحرارة العالية
- مقاومة الزحف: يحافظ TP347 على قوة أعلى تحت الضغط طويل الأمد في درجات الحرارة العالية مقارنة بـ TP304 أو TP316L.
- مقاومة الأكسدة: يمكنه تحمل درجات حرارة الخدمة المستمرة حتى 1500 درجة فهرنهايت (816 درجة مئوية) دون تقشر كبير.
- الاستقرار الهيكلي: لا يتشوه بسهولة (يزحف) تحت الضغط في درجات الحرارة العالية، مما يجعله مثاليًا للسخانات الفائقة والمصلحات.
3. خصائص ميكانيكية جيدة
- قوة الشد: الحد الأدنى 515 ميجا باسكال (75,000 رطل لكل بوصة مربعة)
- قوة الخضوع (إزاحة 0.2٪): الحد الأدنى 205 ميجا باسكال (30,000 رطل لكل بوصة مربعة)
- الاستطالة: الحد الأدنى 35٪
- تضمن هذه الخصائص قدرته على التعامل مع السوائل عالية الضغط بأمان.
4. قابلية اللحام
- يمكن لحامه بسهولة باستخدام طرق اللحام بالصهر والمقاومة القياسية.
- نظرًا لأنه مثبت، تظل المنطقة المتأثرة بالحرارة (HAZ) للحام مقاومة للتآكل دون تلدين.
يجب عليك اختيار TP347 بدلاً من الأنواع القياسية (مثل 304 أو 316) إذا كان مبادل الحرارة الخاص بك يعمل تحت أي من هذه الظروف:
1. درجات حرارة عالية: درجة حرارة التشغيل أعلى من 400 درجة مئوية (750 درجة فهرنهايت).
2. بناء ملحوم: الأنابيب ملحومة بألواح الأنابيب، ولا يمكنك إجراء معالجة حرارية تلدين كاملة بعدها.
3. وسائط أكالة: يحتوي السائل على مركبات تسبب هجومًا بين الحبيبات (مثل الأحماض العضوية الساخنة، أو الماء عالي النقاء، أو تيارات مصفاة معينة).
4. خدمة طويلة الأمد: سيكون الأنبوب تحت ضغط لعقود في درجات حرارة مرتفعة (مقاومة الزحف).

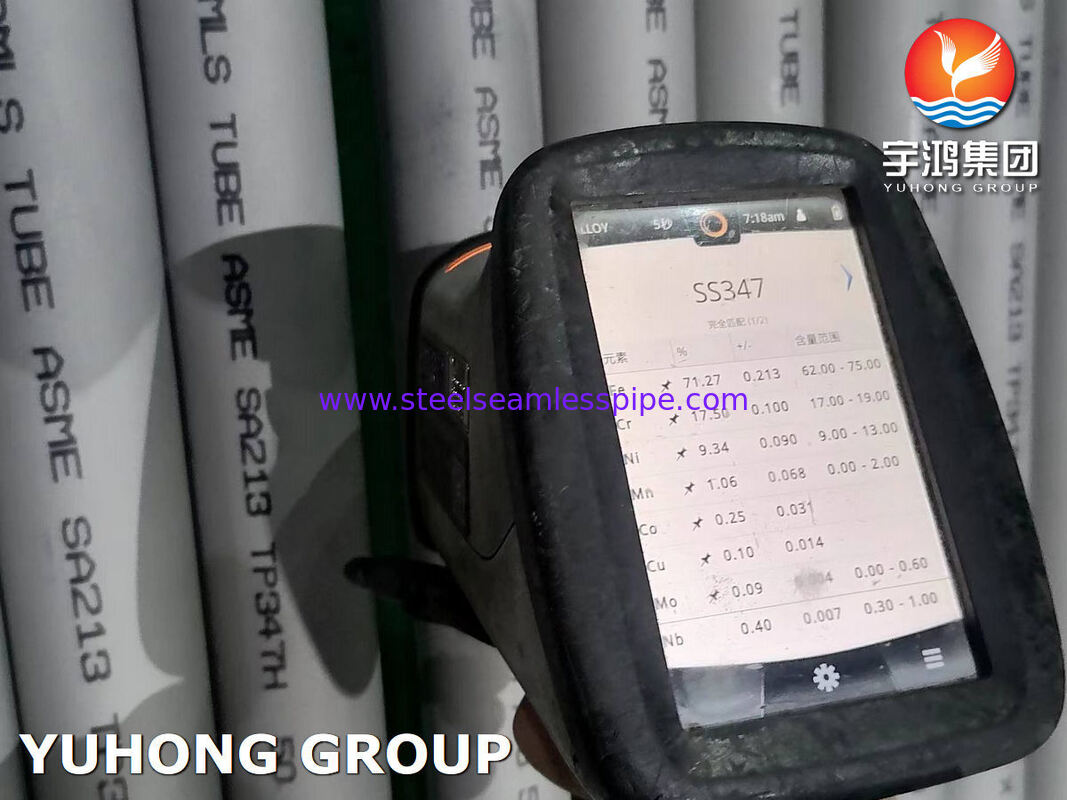

التركيب الكيميائي لأنبوب الفولاذ المقاوم للصدأ غير الملحوم ASTM A213 TP347
| TP347 |
الحد الأقصى |
الحد الأدنى |
| ني |
13.00 |
9.00 |
| ج |
00.08 |
00.04 |
| من |
2.00 |
– |
| ف |
00.045 |
– |
| س |
00.030 |
– |
| س س |
1.00 |
– |
| كر |
20.0 |
17.0 |
| مو |
3 – 4 |
– |
| ن |
– |
– |
| آخر |
1.0 |
Nb=10(C+N) |
