| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | ASME SA182 F11 Cl.2 |
| الحد الأدنى لكمية: | 500 كجم |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة / حزمة من الحديد / الحزمة مع غطاء بلاستيكي |
| وقت التسليم: | 10-90 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| القدرة على العرض: | وفقا لطلب العميل |
| معيار: | أسم SA182 F11 | مادة: | سبائك الصلب |
|---|---|---|---|
| الدرجات المادية: | LF2 | مقاس: | قابلة للتخصيص |
| يكتب: | فوهة معززة الذات | رسم: | قابلة للتخصيص |
| إبراز: | الصمام الصناعي للقناة الضغطية,فوهات ذاتية التعزيز لأوعية الضغط,الصمام المقوى ASME SA182 F11 Cl.2,self-reinforced nozzle for pressure vessels,ASME SA182 F11 Cl.2 reinforced nozzle |
||

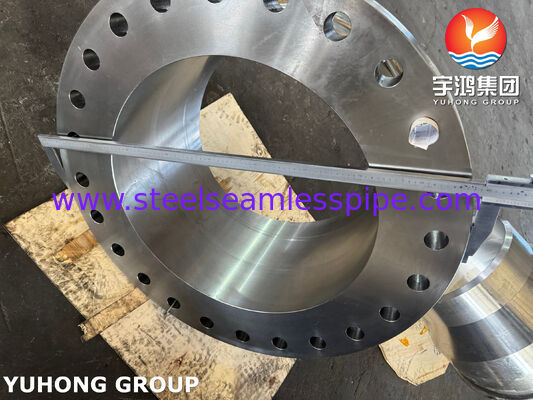

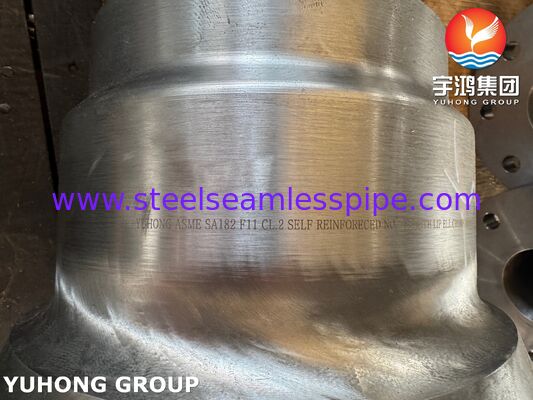

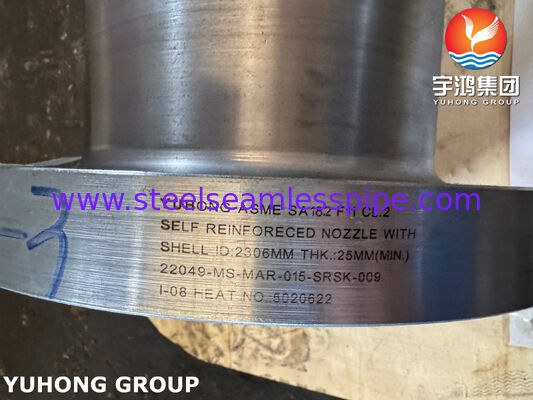

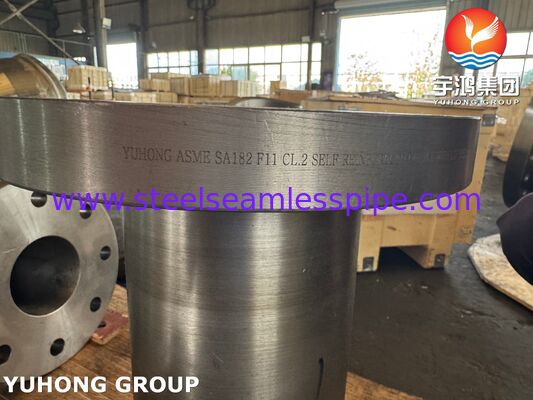

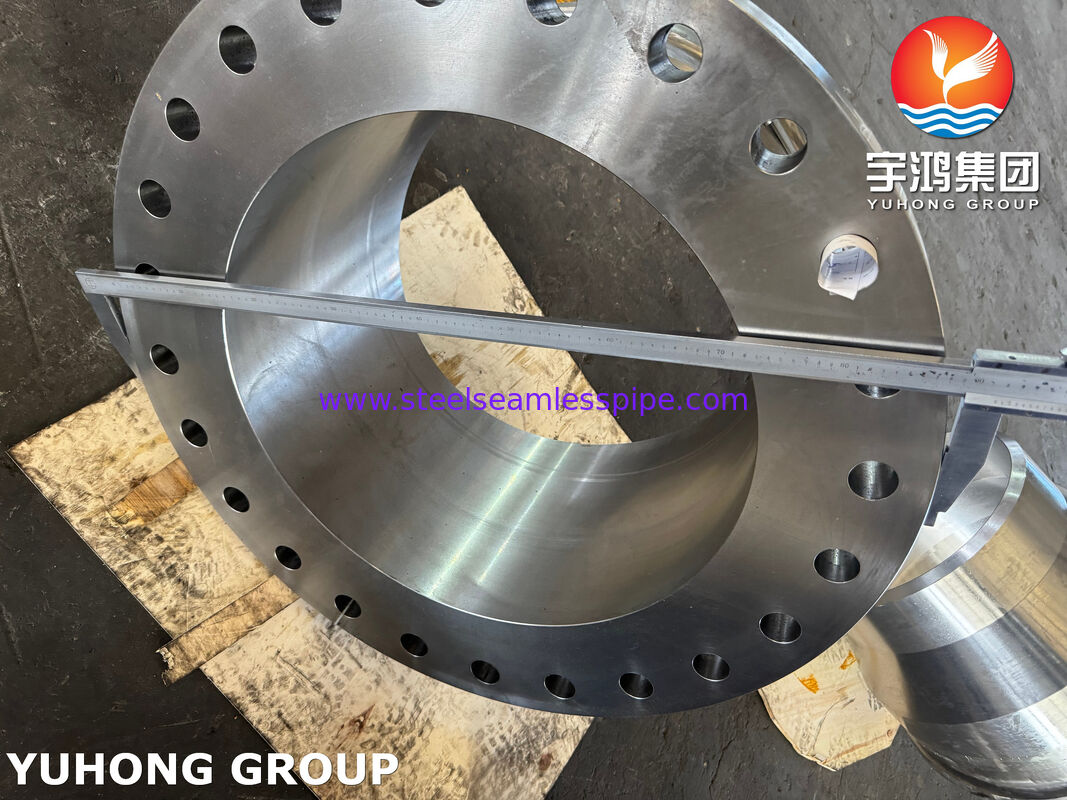

ASME SA182 F11 Cl.2 فوهة ذاتية التعزيز لوعاء الضغط
خصائص المادة SA182 F11 Cl.2
تم اختيار هذه المادة لتتناسب مع التصميم ذاتي التعزيز، حيث أنها تستخدم عادة في البيئات القاسية:
أداء درجات الحرارة المتوسطة والعالية: تُظهر قوة زحف جيدة ومقاومة للأكسدة أقل من 550 درجة مئوية تقريبًا، مما يجعلها مثالية لأوعية الضغط ذات درجة الحرارة العالية في مصافي النفط والمصانع الكيميائية ومحطات الطاقة.
قابلية اللحام: كصلب منخفض السبائك، فإن قابلية اللحام الخاصة به مقبولة، ولكن يلزم التسخين المسبق الصارم والمعالجة الحرارية بعد اللحام للقضاء على إجهاد اللحام، ومنع التشقق البارد، واستعادة خصائص المنطقة المتأثرة بالحرارة.
المعالجة الحرارية: يوفر التوحيد والتلطيف لـ "Cl.2" قوة متوازنة وصلابة واستقرارًا في البنية المجهرية.
| العنصر | التركيب، وزن % الدرجات | ||||||
| LF1 | LF2 | LF3 | LF5 | LF6 | LF9 | LF787 | |
| الكربون كحد أقصى | 0.30 | 0.30 | 0.20 | 0.30 | 0.22 | 0.20 | 0.07 |
| المنغنيز | 0.60-1.35 | 0.60-1.35 | 0.90 كحد أقصى | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| الفسفور كحد أقصى | 0.035 | 0.035 | 0.035 | 0.035 | 0.025 | 0.035 | 0.025 |
| الكبريت كحد أقصى | 0.040 | 0.040 | 0.040 | 0.040 | 0.025 | 0.040 | 0.025 |
| السيليكون (أ) | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | ... | 0.40 كحد أقصى |
| النيكل | 0.40 كحد أقصى (ب) | 0.40 كحد أقصى (ب) | 3.30-3.70 كحد أقصى | 1.00-2.00 كحد أقصى | 0.40 كحد أقصى (ب) | 1.60-2.24 | 0.70-1.00 |
| الكروم | 0.30 كحد أقصى (ب) (ج) | 0.30 كحد أقصى (ب) (ج) | 0.30 كحد أقصى (ج) | 0.30 كحد أقصى (ج) | 0.30 كحد أقصى (ب) (ج) | 0.30 كحد أقصى (ج) | 0.60-0.90 |
| الموليبدينوم | 0.12 كحد أقصى (ب) (ج) | 0.12 كحد أقصى (ب) (ج) | 0.12 كحد أقصى (ج) | 0.12 كحد أقصى (ج) | 0.12 كحد أقصى (ب) (ج) | 0.12 كحد أقصى (ج) | 0.15-0.25 |
| النحاس | 0.40 كحد أقصى (ب) | 0.40 كحد أقصى (ب) | 0.40 كحد أقصى | 0.40 كحد أقصى | 0.40 كحد أقصى (ب) | 0.75-1.25 | 1.00-1.30 |
| النيوبيوم (هـ) | 0.02 كحد أقصى (د) | 0.02 كحد أقصى (د) | 0.02 كحد أقصى | 0.02 كحد أقصى | 0.02 كحد أقصى | 0.02 كحد أقصى | -0.02 دقيقة |
| الفاناديوم | 0.08 كحد أقصى | 0.08 كحد أقصى | 0.03 كحد أقصى | 0.03 كحد أقصى | 0.04-0.11 | 0.03 كحد أقصى | 0.03 كحد أقصى |
| النيتروجين | ... | ... | ... | ... | 0.01-0.030 | ... | ... |
| الدرجة الفئة |
الشد القوة |
الخضوع القوة دقيقة |
الاستطالة دقيقة |
الصلابة كحد أقصى |
||
| ksi | MPa | ksi | MPa | % | HBW | |
| LF1 CL1 |
60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF2 CL1 |
70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF2 CL2 |
70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF3 CL2 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF5 CL1 |
60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF5 CL2 |
70-95 | 485-655 | 37.5 | 260 | 22 | 197 |
| LF6 CL1 |
66-91 | 455-630 | 52 | 360 | 22 | 197 |
| LF6 CL2 |
75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF6 CL3 |
75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| LF787 CL2 |
65-85 | 450-585 | 55 | 380 | 20 | 197 |
| LF787 CL3 |
75-95 | 515-655 | 65 | 450 | 20 | 197 |
| متطلبات طاقة الشق V-Notch Charpy لعينات 10x10 مم | ||||
| الدرجة الفئة |
أ | ب | ||
| ft·lbf | J | ft·lbf | J | |
| LF1 LF9 |
13 | 18 | 10 | 14 |
| LF2 CL1 |
15 | 20 | 12 | 16 |
| LF3 CL1 |
15 | 20 | 12 | 16 |
| LF5 CL1 CL2 |
15 | 20 | 12 | 16 |
| LF787 CL2 CL3 |
15 | 20 | 12 | 16 |
| LF6 CL1 |
15 | 20 | 12 | 16 |
| LF2 CL2 |
20 | 27 | 15 | 20 |
| LF3 CL2 |
20 | 27 | 15 | 20 |
| LF6 CL2 CL3 |
20 | 27 | 15 | 20 |
| المادة | الأنابيب | التركيبات | الشفاه | الصمامات | البراغي والصواميل |
| الفولاذ الكربوني | A106 Gr A | A234 Gr WPA | A105 | A216 Gr WCB | A193 Gr B7 A194 Gr 2H |
| A106 Gr B | A234 Gr WPB | A105 | A216 Gr WCB | ||
| A106 Gr C | A234 Gr WPC | A105 | A216 Gr WCB | ||
| الفولاذ الكربوني سبائك عالي الحرارة |
A335 Gr P1 | A234 Gr WP1 | A182 Gr F1 | A217 Gr WC1 | A193 Gr B7 A194 Gr 2H |
| A335 Gr P11 | A234 Gr WP11 | A182 Gr F11 | A217 Gr WC6 | ||
| A335 Gr P12 | A234 Gr WP12 | A182 Gr F12 | A217 Gr WC6 | ||
| A335 Gr P22 | A234 Gr WP22 | A182 Gr F22 | A217 Gr WC9 | ||
| A335 Gr P5 | A234 Gr WP5 | A182 Gr F5 | A217 Gr C5 | ||
| A335 Gr P9 | A234 Gr WP9 | A182 Gr F9 | A217 Gr C12 | ||
| الفولاذ الكربوني سبائك منخفض الحرارة |
A333 Gr 6 | A420 Gr WPL6 | A350 Gr LF2 | A352 Gr LCB | A320 Gr L7 A194 Gr 7 |
| A333 Gr 3 | A420 Gr WPL3 | A350 Gr LF3 | A352 Gr LC3 | ||
| الأوستنيتي الفولاذ المقاوم الفولاذ |
A312 Gr TP304 | A403 Gr WP304 | A182 Gr F304 | A182 Gr F304 | A193 Gr B8 A194 Gr 8 |
| A312 Gr TP316 | A403 Gr WP316 | A182 Gr F316 | A182 Gr F316 | ||
| A312 Gr TP321 | A403 Gr WP321 | A182 Gr F321 | A182 Gr F321 | ||
| A312 Gr TP347 | A403 Gr WP347 | A182 Gr F347 | A182 Gr F347 | ||
التطبيق:
البتروكيماويات والتكرير:
تعمل المعدات مثل مفاعلات الهدرجة ووحدات إزالة الكبريت بالهيدروجين والفواصل ذات الضغط العالي والمبادلات الحرارية ذات درجة الحرارة العالية في بيئات ذات درجة حرارة وضغط عاليين وغنية بالهيدروجين لفترات طويلة، مما يتطلب مواد مقاومة لتآكل الهيدروجين والزحف.
الطاقة والكهرباء:
الغلايات ذات الضغط العالي ورؤوس البخار والمكونات المعرضة لبخار عالي الحرارة في محطات الطاقة الحرارية، وكذلك في الوحدات فوق الحرجة أو فائقة الحرجة.
العمليات الكيميائية:
نقاط الاتصال الحرجة مثل أبراج التوليف ذات الضغط العالي والمفاعلات ذات درجة الحرارة العالية في مصانع الأمونيا والميثانول.
ظروف التشغيل القاسية الأخرى: التطبيقات التي تنطوي على دورات حرارية شديدة أو أحمال إجهاد أو تتطلب سلامة هيكلية عالية للغاية.
