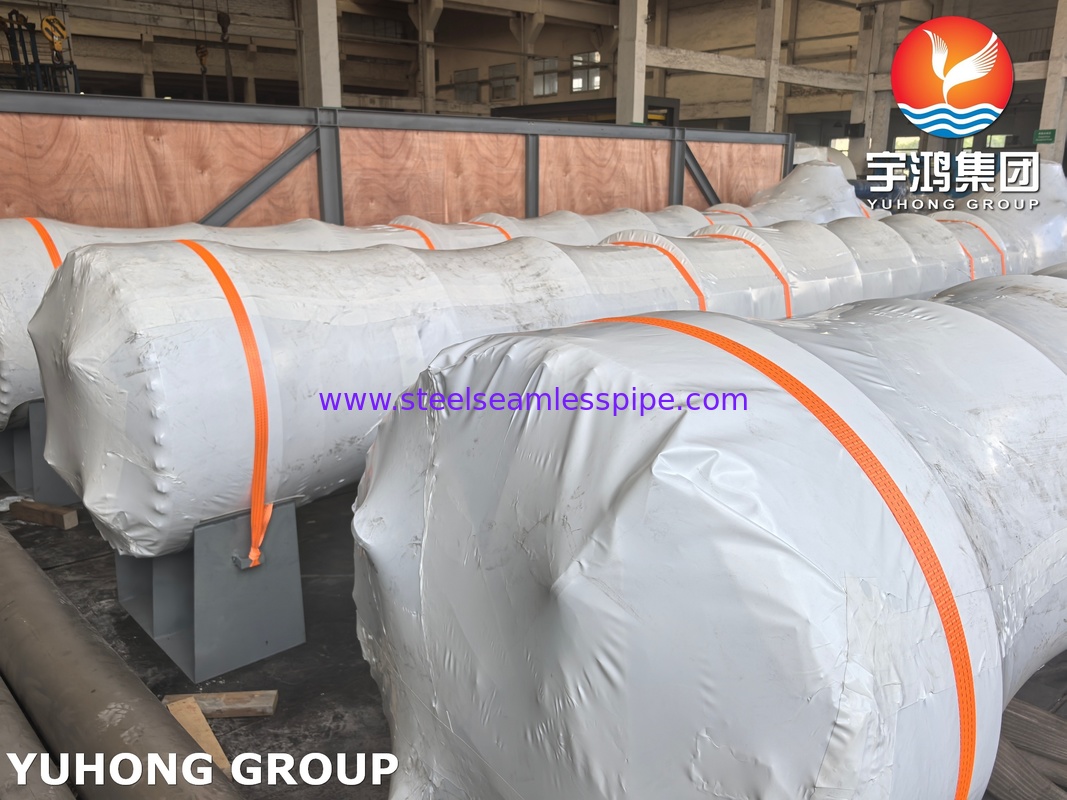

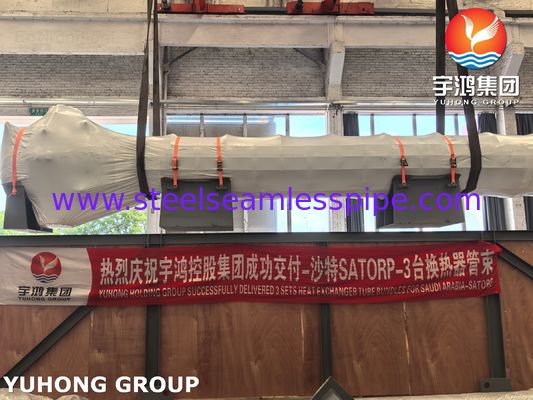

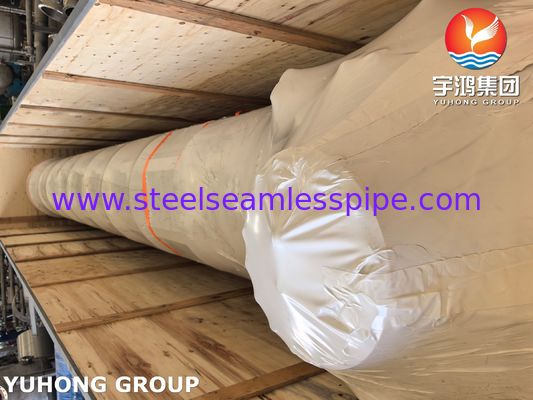

محول الحرارة أنبوب حزمة لمصافي U طابع مع صفيحة أنبوب

1الأنابيب: هذه هي السطح الرئيسي لنقل الحرارة. يمكن أن تكون:

مستقيم أو على شكل U (أنابيب U): يتم تثبيت الأنابيب المستقيمة في كلا الطرفين ، بينما تسمح الأنابيب U بالتوسع الحراري.

مصنوعة من مواد مختلفة: مثل النحاس، النحاس، الفولاذ المقاوم للصدأ، التيتانيوم، أو الفولاذ الكربوني، يتم اختيارها بناءً على تآكل السائل والضغط ودرجة الحرارة.

الأحجام والسمك المختلف: يتم تحديدها بواسطة منطقة نقل الحرارة المطلوبة وحبس الضغط.

ذو الزعانف: في بعض الأحيان يكون لديهم زعانف خارجية لزيادة مساحة السطح لنقل الحرارة بشكل أفضل.

2أوراق الأنابيب: وهي لوحات معدنية مستديرة سميكة مع ثقوب حفر بدقة. يتم إدخال الأنابيب وتثبيتها في هذه الثقوب.يعمل كحدود الضغطيفرق السائل من جانب القشرة من السائل من جانب الأنبوب

3المكافئات: هي لوحات وضعت داخل القشرة، على طول طول حزمة الأنبوب. وظائفها الرئيسية هي:

دعم الأنابيب: منع الأنابيب من الانخفاض والاهتزاز المفرط، مما قد يؤدي إلى الفشل.

التدفق المباشر من جانب القشرة: فإنها تجبر السائل من جانب القشرة على التدفق عبر حزمة الأنبوب في نمط زيغ زاغ ، بدلاً من اتخاذ مسار مستقيم قصير.هذا التدفق المتقاطع يزيد كثيرا من كفاءة نقل الحرارة من خلال خلق المزيد من الاضطرابات.

4عصى العقدة والمسافرين: تستخدم هذه للحفاظ على المواقف الصحيحة على طول الحزمة.

5القنوات / القبعات النهائية: يتم ربطها بأوراق الأنابيب وتوجيه السائل من جانب الأنابيب إلى داخل الأنابيب وخارجها.
