ASTM A179 أنبوب ذو أجنحة متضمنة من نوع G ، من الألومنيوم 1060 ، للمبادلات الحرارية

أنبوب مضلع مدمج من النوع G من ASTM A179، ألومنيوم 1060، للمبادلات الحرارية

إن أنبوب مضلع مدمج من النوع G من ASTM A179 هو مكون عالي الأداء لنقل الحرارة يستخدم عادة في صناعات مثل توليد الطاقة والبتروكيماويات وأنظمة التدفئة والتهوية وتكييف الهواء. تم تصميم هذا النوع من الأنابيب المضلعة لتعزيز كفاءة تبادل الحرارة عن طريق زيادة مساحة السطح المتاحة لنقل الحرارة.

الميزات الرئيسية:

• مادة الأنبوب الأساسي:
  يتوافق الأنبوب الأساسي مع معيار ASTM A179، والذي يحدد أنابيب فولاذية منخفضة الكربون غير ملحومة ومسحوبة على البارد. تُعرف هذه الأنابيب بخصائصها الممتازة في نقل الحرارة وقوتها الميكانيكية العالية.

• نوع الزعانف:
  يتضمن الزعانف المدمجة من النوع G إدخال زعانف ألومنيوم ميكانيكيًا في أخدود مقطوع في السطح الخارجي للأنبوب. يضمن هذا رابطة ميكانيكية قوية بين الزعانف والأنبوب، مما يوفر توصيلًا حراريًا ومتانة ممتازين.

• مادة الزعانف:
  الزعانف مصنوعة من ألومنيوم 1060، وهي مادة ألومنيوم عالية النقاء تتميز بمقاومة استثنائية للتآكل والتوصيل الحراري وخصائص خفيفة الوزن. يعتبر ألومنيوم 1060 مناسبًا بشكل خاص للتطبيقات التي تتطلب نقل حرارة فعال وعمر خدمة طويل.

• فوائد التصميم:

  • تعزيز نقل الحرارة: يزيد تصميم الزعانف المدمجة من مساحة تبادل الحرارة، مما يحسن الأداء الحراري العام.
  • المتانة: تضمن الرابطة الميكانيكية اتصالًا وثيقًا بين الزعانف والأنبوب، مما يقلل من خطر الانفصال في ظل ظروف الدوران الحراري.
  • مقاومة التآكل: توفر زعانف ألومنيوم 1060 مقاومة ممتازة للتآكل، حتى في البيئات القاسية.

• التطبيقات:
  يستخدم الأنبوب المضلع المدمج من النوع G من ASTM A179 على نطاق واسع في تطبيقات مختلفة، بما في ذلك:

  • المبادلات الحرارية
  • مبردات الهواء
  • الغلايات
  • المكثفات والمبخرات

1. أبعاد الأنبوب الأساسي (ASTM A179):

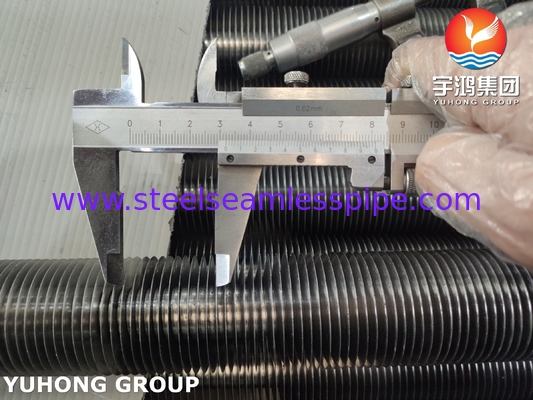

• القطر الخارجي (OD):

  • النطاق القياسي: 15.88 مم (5/8") إلى 50.8 مم (2").
  • التسامح: ± 0.1 مم للأقطار الصغيرة؛ ± 0.15 مم للأقطار الأكبر (حسب ASTM A179).

• سمك الجدار (WT):

  • النطاق القياسي: 1.5 مم إلى 4 مم.
  • التسامح: ± 10% من سمك الجدار المحدد.

• الطول:

  • عادة ما يتم توفيره بأطوال تصل إلى 6 أمتار (20 قدمًا) أو أطول، حسب متطلبات العميل.
  • التسامح: ± 5 مم للأطوال الثابتة.

2. أبعاد الزعانف (الزعانف المدمجة من النوع G):

• مادة الزعانف: ألومنيوم 1060 (أو ما يعادله).

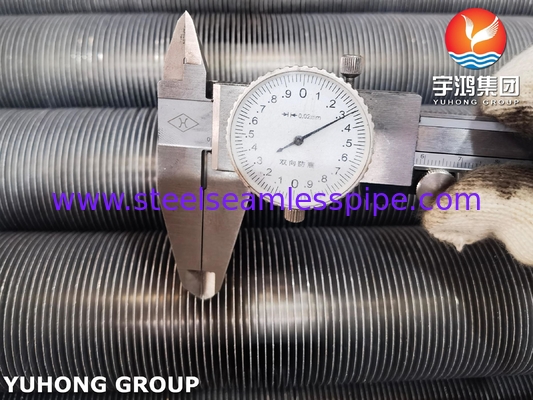

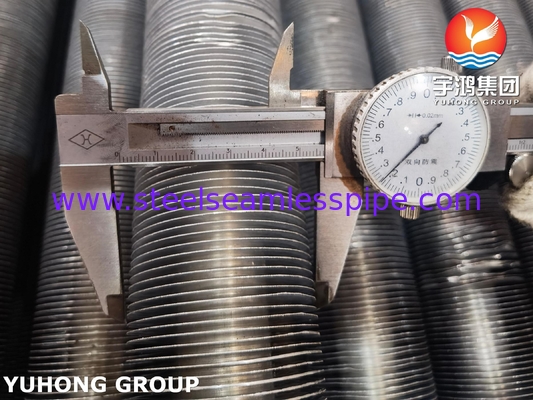

• ارتفاع الزعانف (H):

  • النطاق: 6 مم إلى 16 مم.
  • التسامح: ± 0.2 مم.

• سمك الزعانف (t):

  • النطاق: 0.3 مم إلى 0.6 مم.
  • التسامح: ± 0.05 مم.

• درجة الزعانف (P) (عدد الزعانف لكل بوصة):

  • النطاق: 5 FPI إلى 11 FPI (زعانف لكل بوصة).
  • التسامح: ± 0.5 زعانف.

3. التخديد والترابط بالزعانف:

• عمق الأخدود:
  • عادة 0.3 مم إلى 0.6 مم، اعتمادًا على سمك الزعانف وحجم الأنبوب الأساسي.
• قوة ربط الزعانف:
  • تضمن عملية الإدخال الميكانيكي ملاءمة محكمة، مع الحد الأدنى من المقاومة الحرارية عند واجهة الزعانف والأنبوب.
