| Place of Origin: | China |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | MSS SP-97, B16.11 |
| Model Number: | A105 |
| Minimum Order Quantity: | 1PC |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Ply-wooden Case / Iron Case |
| Delivery Time: | Depending on QTY |
| Payment Terms: | L/C at sight, T/T |
| Supply Ability: | 50 TONS PER MONTH |
| Name: | Socket Welding Outlet | Material: | A105 |
|---|---|---|---|
| Pressure: | 3000#,6000# | Branch Size: | NPS 1/8 - 4 |
| Test: | Hydrostatic Test, proof testing | ||
| إبراز: | وصلات فرعية مدمجة مقواة,وصلات فرعية A105,وصلات فرعية لحام تجويفي,A105 Branch Outlet Fittings,Socket Welding Branch Outlet Fittings |
||

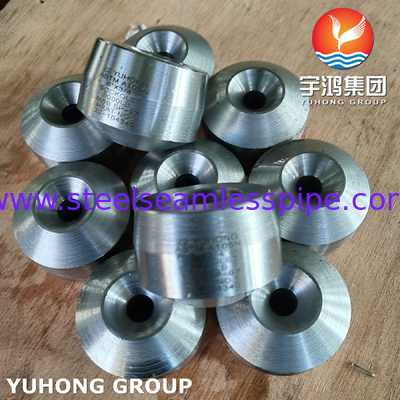

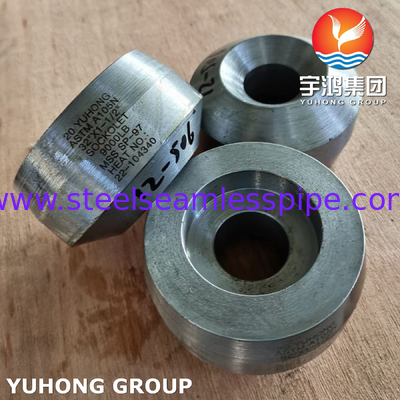

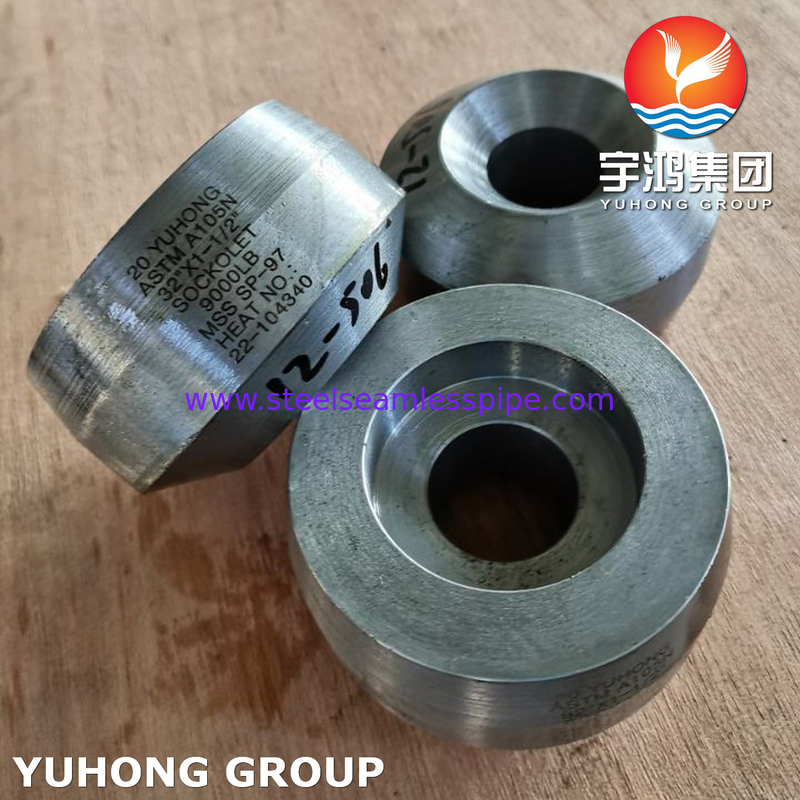

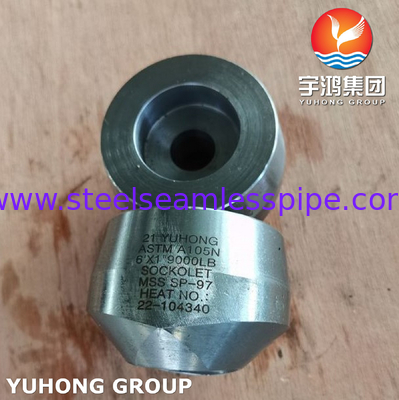

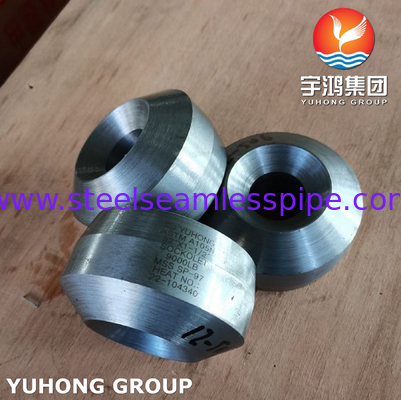

A105 وصلات فروع ملحومة بالكامل ومُقواة MSS SP-97
وصلات YUHONG SW Weldolets هي وصلات فرعية مصممة للحام المقبس على خطوط الأنابيب الرئيسية، مما يتيح تحويل السوائل ذات الضغط العالي بشكل آمن دون المساس بالسلامة الهيكلية. وهي تتوافق مع معايير مثل MSS SP-97 و ASME B16.11.
خصائص مادة الفولاذ الكربوني A105
التركيب الكيميائي (%)
الكربون (C): ≤0.35 | المنغنيز (Mn): 0.60–1.05 | السيليكون (Si): ≤0.35
الكبريت (S): ≤0.050 | الفوسفور (P): ≤0.040 | الكروم (Cr): ≤0.30
الخصائص الميكانيكية
قوة الشد: ≥485 ميجا باسكال | قوة الخضوع: ≥250 ميجا باسكال
الاستطالة (δ): ≥22% | الصلابة: ≤187 HB
مخارج الفروع بزاوية 90 درجة - لحام الأرداف
| مخرج (NPS) |
A (وجه الوصلة إلى التقاطع) | |||||
|---|---|---|---|---|---|---|
| قياسي | فائق القوة | الجدول 160 | ||||
| تقليل | كامل | تقليل | كامل | تقليل | كامل | |
| 1/8 | 0.62 | – | 0.62 | – | – | – |
| 1/4 | 0.62 | – | 0.62 | – | – | – |
| 3/8 | 0.75 | – | 0.75 | – | – | – |
| 1/2 | 0.75 | 0.75 | 0.75 | 0.75 | 1.12 | 1.12 |
| 3/4 | 0.88 | 0.88 | 0.88 | 0.88 | 1.25 | 1.25 |
| 1 | 1.06 | 1.06 | 1.06 | 1.06 | 1.50 | 1.50 |
| 1¼ | 1.25 | 1.25 | 1.25 | 1.25 | 1.75 | 1.75 |
| 1½ | 1.31 | 1.31 | 1.31 | 1.31 | 2.00 | 2.00 |
| 2 | 1.50 | 1.50 | 1.50 | 1.50 | 2.18 | 2.18 |
| 2½ | 1.62 | 1.62 | 1.62 | 1.62 | 2.44 | 2.44 |
| 3 | 1.75 | 1.75 | 1.75 | 1.75 | 2.88 | 2.88 |
| 3½ | 1.88 | 2.00 | 1.88 | 2.00 | - | - |
| 4 | 2.00 | 2.00 | 2.00 | 2.00 | 3.31 | 3.31 |
| 5 | 2.25 | 2.25 | 2.25 | 2.25 | 3.69 | 3.69 |
| 6 | 2.38 | 2.38 | 3.06 | 3.06 | 4.12 | 4.12 |
| 8 | 2.75 | 2.75 | 3.88 | 3.88 | – | – |
| 10 | 3.06 | 3.06 | 3.69 | 3.50 | – | – |
| 12 | 3.38 | 3.38 | 4.06 | 3.94 | – | – |
| 14 | 3.50 | 3.50 | 3.94 | 4.12 | – | – |
| 16 | 3.69 | 3.69 | 4.18 | 4.44 | – | – |
| 18 | 3.81 | 4.06 | 4.38 | 4.69 | – | – |
| 20 | 4.00 | 4.62 | 4.69 | 5.00 | – | – |
| 24 | 4.56 | 5.38 | 5.50 | 5.50 | – | – |
التفاوتات: 1 ⁄8 – 3 ⁄4 ± .03 بوصة. 1 – 4 ± .06 بوصة. 5 – 12 ± .12 بوصة. 14 – 24 ± .19 بوصة.
قائمة ممارسات MSS القياسية:
SP-6-2012
SP-9-2008
SP-25-2008
SP-42-2009
SP-43-2008
SP-44-2010
SP-45-2003
SP-51-2012
SP-53-1999 (R 2007)
SP-54-1999 (R 2007)
SP-55-2011
SP-58-2009
SP-60-2012
SP-65-2012
SP-68-2011
SP-71-2011
SP-72-2010
SP-75-2008
SP-78-2011
SP-79-2011
SP-80-2008
SP-81-2006a
SP-83-2006
SP-85-2011
SP-86-2009
SP-87-1991 (R 1996 – مُعاد 2011)
SP-88-2010
SP-91-2009
SP-92-2012
SP-93-2008
SP-94-2008
SP-95-2006
SP-96-2011
SP-97-2012
SP-98-2012
SP-99-2010
SP-100-2009
SP-101-1989 (R 2001)
SP-102-1989 (R 2001)
SP-104-2012
SP-105-2010
SP-106-2012
SP-108-2012
SP-109-2012
SP-110-2010
SP-111-2012
SP-112-2010
SP-113-2012
SP-114-2007
SP-115-2010
SP-116-2011
SP-117-2011
SP-118-2007
SP-119-2010
SP-120-2011
SP-121-2006
SP-122-2012
SP-123-1998 (R 2006)
SP-124-2012
SP-125-2010
SP-126-2007
SP-127-2001
SP-128-2012
SP-129-2003
SP-130-2003
SP-132-2010
SP-134-2012
SP-135-2010
SP-137-2007
SP-138-2009
SP-139-2010
SP-140-2012
SP-141-2012
SP-142-2012
SP-143-2012
