| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO, API, PED , ABS, DNV, BV, LR |
| رقم الموديل: | ASTM A403 WP321H الفولاذ المقاوم للصدأ 180 درجة. مِرفَق |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | علبة من الخشب الرقائقي أو منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C، T/T |
| اسم المنتج: | كوع ستانلس ستيل | الأبعاد: | ASME / ANSI B16.9 ، ASME B16.28 ، MSS-SP-43 |
|---|---|---|---|
| معيار: | ASTM A403 / ASME SA403 | المواد: | 304/304L/304H ، 316L ، 347H ، 321 ، 321H ، إلخ. |
| الأحجام: | 1/2 "ملحوظة - 48" ملحوظة | سمك الجدار متاح: | الجدول 10s - الجدول XXS |
| الانحناء الشعاع: | R = 1D، 2D، 3D، 5D، 6D أو مخصص | الشكل: | 45 درجة، 90 درجة، 180 درجة |
| النوع: | سلس ، ملحوم | ||
| إبراز: | 180 درجة من المرفق من الأنابيب المقاومة للصدأ,WP321H تثبيت أنابيب الفولاذ المقاوم للصدأ,صلابة الأنابيب من الألياف المقاومة للصدأ,WP321H Stainless Steel Pipe Fitting,ASTM A403 Stainless Pipe Fitting |
||

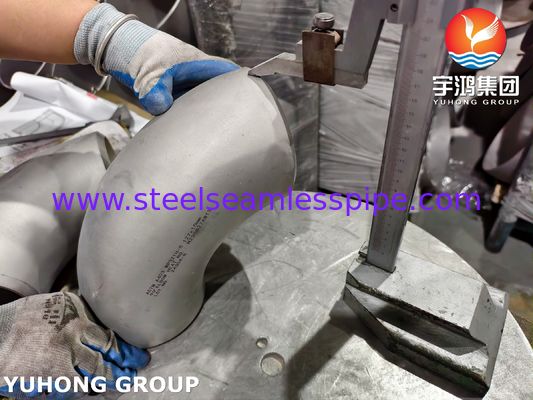

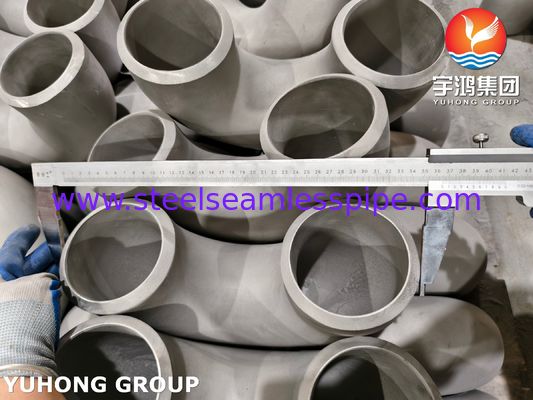

كوع 180 درجة من الفولاذ المقاوم للصدأ ASTM A403 / ASME SA403 WP321H، وصلة لحام الأرداف B16.9تجهيزات الأنابيب
الخصائص الرئيسية لتجهيزات الأنابيب المصنوعة من الفولاذ المقاوم للصدأ ASTM A403 WP304H
قوة التحمل في درجات الحرارة العالية: الميزة الأساسية لـ 321H هي قوتها الفائقة ومقاومتها للزحف في درجات الحرارة المرتفعة (عادةً فوق 1000 درجة فهرنهايت / 540 درجة مئوية) مقارنةً بـ 321 أو 304/304H القياسية.
مقاومة التحسس: يمنع تثبيت التيتانيوم التحسس أثناء اللحام أو التعرض لدرجات الحرارة العالية، مما يحافظ على مقاومة التآكل.
مقاومة التآكل: مقاومة جيدة للتآكل العام نموذجية للفولاذ المقاوم للصدأ الأوستنيتي. مقاوم للأكسدة في درجات الحرارة المرتفعة.
تصنيف الضغط: يتم تحديد تصنيف الضغط الخاص به من خلال جدول الأنابيب المطابق (على سبيل المثال، Sch 40، Sch 80، Sch 160، XXS) وفقًا لمعيار ASME B16.9 (المعيار الأبعاد المشار إليه بواسطة A403). تسمح درجة "H" باستخدامه في ضغوط أعلى في درجات الحرارة المرتفعة.
الأبعاد: يجب أن تتوافق مع ASME B16.9 ("تجهيزات اللحام التناكبي المشغولة المصنوعة في المصنع").

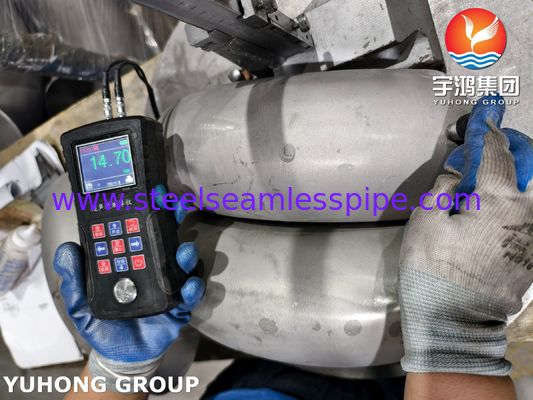

الاختبار والشهادة: يتم توفيره مع تقرير اختبار المواد (MTR / شهادة المطابقة) التي تلبي متطلبات A403، بما في ذلك التحليل الكيميائي والخصائص الميكانيكية. قد يتم تحديد الفحص غير المدمر (NDE) مثل RT (الاختبار الإشعاعي) لتطبيقات أو جداول معينة.
المادة المكافئة لكوع 180 درجة من الفولاذ المقاوم للصدأ ASTM A403 WP321/321H
| المعيار | WERKSTOFF NR. | UNS | JIS | EN |
| SS 321 | 1.4541 | S32100 | SUS 321 | X6CrNiTi18-10 |
| SS 321H | 1.4878 | S32109 | SUS 321H | X12CrNiTi18-9 |
المعادلة الكيميائية للفولاذ المقاوم للصدأ ASTM A403 WP321/321H180 درجةكوع
| الدرجة | C | Mn | Si | P | S | Cr | N | Ni | Ti |
| SS 321 | 0.08 كحد أقصى | 2.0 كحد أقصى | 1.0 كحد أقصى | 0.045 كحد أقصى | 0.030 كحد أقصى | 17.00 - 19.00 | 0.10 كحد أقصى | 9.00 - 12.00 | 5(C+N) - 0.70 كحد أقصى |
| SS 321H | 0.04 - 0.10 | 2.0 كحد أقصى | 1.0 كحد أقصى | 0.045 كحد أقصى | 0.030 كحد أقصى | 17.00 - 19.00 | 0.10 كحد أقصى | 9.00 - 12.00 | 4(C+N) - 0.70 كحد أقصى |
الخصائص الميكانيكية للفولاذ المقاوم للصدأ ASTM A403 WP321/321H180 درجةكوع
| الكثافة | نقطة الانصهار | قوة الشد | قوة الخضوع (0.2% إزاحة) | الاستطالة |
| 8.0 جم/سم3 | 1457 درجة مئوية (2650 درجة فهرنهايت) | رطل لكل بوصة مربعة - 75000، ميجا باسكال - 515 | رطل لكل بوصة مربعة - 30000، ميجا باسكال - 205 | 35 % |
كوع لحام الأرداف (45 درجة)
يُستخدم كوع لحام الأرداف بزاوية 45 درجة لتغيير اتجاه نظام الأنابيب بمقدار 45 درجة. يسمح بالانعطاف التدريجي في التدفق، والذي يمكن أن يكون مفيدًا لتقليل فقدان الضغط والاضطراب.
 |
|
كوع لحام الأرداف (90 درجة)
يقوم كوع لحام الأرداف بزاوية 90 درجة بتغيير اتجاه تدفق الأنبوب بزاوية قائمة (90 درجة). هذا هو النوع الأكثر شيوعًا من الأكواع المستخدمة في أنظمة الأنابيب. متوفر بأقطار مختلفة (نصف قطر قصير أو نصف قطر طويل)، مما يؤثر على معدل التدفق وانخفاض الضغط.

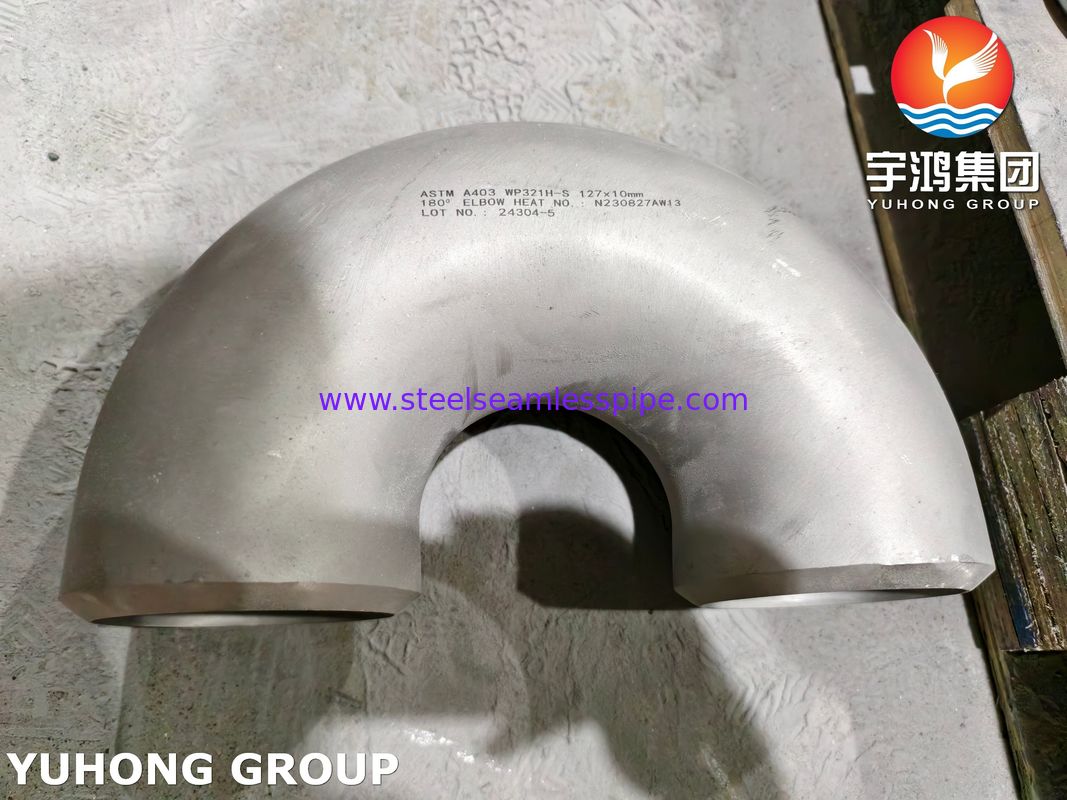

كوع لحام الأرداف (180 درجة)
ينشئ كوع لحام الأرداف بزاوية 180 درجة انحناء على شكل حرف U في نظام الأنابيب، مما يعكس اتجاه التدفق تمامًا. يسمح بشكل فعال بإعادة التوجيه الكامل في تخطيط الأنابيب. يستخدم بشكل شائع في التطبيقات التي يكون فيها التدفق العائد ضروريًا، مثل أنظمة التبريد وبعض التطبيقات الهيدروليكية.
|
|
التطبيق
توليد الطاقة: خطوط البخار ذات درجة الحرارة العالية، أنابيب الغلايات، السخانات الفائقة، المسخنات.
تكرير النفط والغاز: خطوط العمليات ذات درجة الحرارة العالية، أنابيب الأفران، خطوط النقل في المتصدعات التحفيزية.
مصانع البتروكيماويات: مفاعلات ذات درجة حرارة عالية، مبادلات حرارية، أنابيب الأفران.
المعالجة الكيميائية: خطوط التعامل مع الوسائط الساخنة المسببة للتآكل.
أي تطبيق يتطلب أنابيب من الفولاذ المقاوم للصدأ الأوستنيتي تعمل تحت ضغط عالٍ ودرجة حرارة عالية مستمرة حيث تكون مقاومة الزحف أمرًا بالغ الأهمية.
اختبار PT
