| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنابيب الصلب غير الملحومة |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشب خشبية مع غطاء بلاستيكي |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T/T، L/C |
| القدرة على العرض: | 1500 طن شهريا |
| المواد: | T5 ، T9 ، T11 ، T22 | معيار: | ASTM A213، ASME SA213 |
|---|---|---|---|
| NDT: | اختبار التيار إيدي ، الاختبار الهيدروستاتيكي ، UT ، IGC ، اختبار حجم الحبوب ، ... | النوع: | مستقيم ، منحني U ، ثعبان ، شكل ملف |
| السطح: | صلب لامع ، مصقول ، مخلل | نوع النهاية: | النهاية الملتوية، النهاية العادية، نهاية الخيط |
| إبراز: | أنبوب فولاذ سبائكي SA213,أنبوب فولاذ سبائك مبادلة الحرارة,أنبوب فولاذ سبائكي لغلايات التسخين المفرط,Heat Exchanger Alloy Steel Tube,Boiler Superheaters Alloy Steel Tube |
||
التركيب الكيميائي لأنبوب ASME SA213 T11 غير الملحوم
| الدرجة | تسمية UNS | C | Mn | P | S | Si | Cr | Ni | Mo | أخرى |
| T11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.5-1.0 | 1.00–1.50 | ... | 0.44–0.65 | ... |
المعيار المادي ASME SA213:
يحكمه ASME SA213 / ASTM A213. تغطي هذه المواصفة أنابيب الغلايات والفوق مسخنات والمبادلات الحرارية المصنوعة من سبائك الصلب الفريتي والأوستنيتي غير الملحومة.
تشير "SA213" إلى مواصفة المواد الخاصة بالقسم الثاني من ASME BPVC (كود الغلايات وأوعية الضغط)، والتي تتطابق بشكل أساسي مع مواصفة ASTM A213. بالنسبة لبناء أوعية الضغط (ASME BPVC القسم الأول أو الثامن)، يلزم البادئة "SA".
الخاصية الرئيسية: غير ملحوم
يتم تصنيع الأنابيب بدون درزة لحام طولية. يتم تحقيق ذلك من خلال عمليات مثل البثق الساخن أو الثقب الدوراني متبوعًا بالتشكيل/السحب على البارد.
لماذا غير ملحوم؟ ضروري للتطبيقات ذات الضغط العالي ودرجة الحرارة العالية في الغلايات والمبادلات الحرارية. تعتبر درزة اللحام نقطة ضعف محتملة عرضة للفشل في ظل الدورات الحرارية والإجهاد الشديد؛ تقضي البنية غير الملحومة على هذه المخاطرة.
التطبيق الأساسي لأنبوب ASME SA213 T11 غير الملحوم: المبادلات الحرارية (والغلايات)
المبادلات الحرارية: مصممة خصيصًا للاستخدام في صفائح الأنابيب الخاصة بالمبادلات الحرارية التي تعمل في درجات حرارة وضغوط مرتفعة، والتي توجد عادة في:
مصافي البتروكيماويات
مصانع المعالجة الكيميائية
توليد الطاقة (مولدات البخار لاستعادة الحرارة - HRSGs، وسخانات مياه التغذية)
مكونات الغلاية: تستخدم أيضًا على نطاق واسع في:
مسخنات الغلايات
معيد تسخين الغلايات
مُوفِّرات الغلايات (في الأقسام التي تتطلب مقاومة أعلى لدرجة الحرارة من الفولاذ الكربوني)
الخصائص الرئيسية لأنبوب ASME SA213 T11 غير الملحوم ولماذا يستخدم:
قوة درجة الحرارة المرتفعة: تحافظ على قوة الشد والزحف الجيدة في درجات حرارة أعلى بكثير من الفولاذ الكربوني (عادةً ما تصل إلى ~650 درجة مئوية / 1200 درجة فهرنهايت).
مقاومة الأكسدة: يوفر محتوى الكروم مقاومة أفضل بكثير للتقشر (الأكسدة) في خدمة البخار مقارنة بالأنابيب الفولاذية الكربونية، مما يؤدي إلى عمر خدمة أطول.
مقاومة الزحف: يعزز محتوى الموليبدينوم مقاومة التشوه البطيء والمستمر تحت الضغط في درجات الحرارة المرتفعة (الزحف).
قابلية التصنيع واللحام الجيدة: يعتبر T11 قابلاً للحام بشكل عام بالإجراءات المناسبة (التسخين المسبق، المعالجة الحرارية بعد اللحام - PWHT).
فعالية التكلفة: يوفر توازنًا جيدًا بين الأداء والتكلفة مقارنة بالفولاذ عالي السبائك مثل T22 (2.25Cr-1Mo) أو الفولاذ المقاوم للصدأ (TP304، TP316) لنطاق درجة الحرارة القابل للتطبيق.
متطلبات التصنيع والاختبار (لكل SA213/A213):
المعالجة الحرارية: يتم توفير أنابيب T11 دائمًا في الحالة الملدنة. يؤدي التلدين (التسخين والتبريد البطيء) إلى تليين الفولاذ، وتحسين الليونة، وإنتاج البنية المجهرية المطلوبة (الغالبية العظمى من الفريت مع بعض الكربيدات).
التحليل الكيميائي: حدود تكوين صارمة للكربون والمنغنيز والفوسفور والكبريت والسيليكون والكروم والموليبدينوم والعناصر المتبقية الأخرى.
الاختبار الميكانيكي لأنبوب ASME SA213 T11 غير الملحوم:
اختبار الشد: الحد الأدنى من المتطلبات لقوة الشد وقوة الخضوع والاستطالة.
اختبار الصلابة: يتم تحديد حدود الصلابة القصوى لضمان الليونة واللحام المناسبين.
الاختبار الهيدروستاتيكي: يجب أن تتحمل كل أنبوب ضغط اختبار هيدروستاتيكي بحد أدنى دون تسرب.
الفحص غير المدمر (NDE):
اختبار التيار الدوامي: إلزامي على كل أنبوب للكشف عن العيوب مثل الشقوق أو الدرزات أو الشوائب.
الاختبار بالموجات فوق الصوتية: اختياري ما لم يحدده المشتري، ويستخدم للكشف عن عيوب داخلية أو خارجية أكبر.

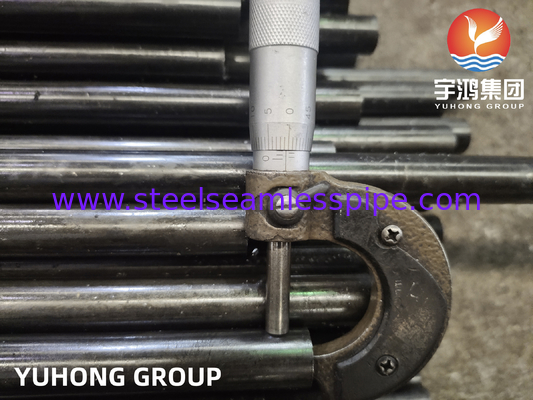

التفاوتات الأبعاد: ضوابط صارمة على القطر الخارجي (OD) وسمك الجدار (WT) وتفاوتات الطول.
تشطيب السطح: يجب أن تكون أسطح الأنابيب ناعمة وخالية من القشور والعيوب التي تضر بالأداء.
شهادة ووضع علامات على أنبوب ASME SA213 T11 غير الملحوم:
يتم توفير تقارير اختبار المواد (MTRs) أو تقارير اختبار المطحنة المعتمدة (CMTRs)، والتي تشهد بالامتثال للمتطلبات الكيميائية والميكانيكية والاختبار.

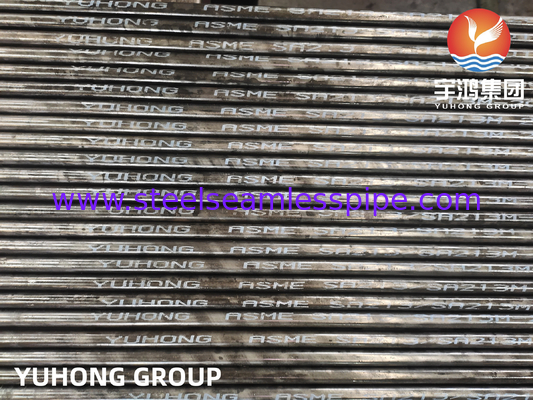

عادة ما يتم تمييز الأنابيب بما يلي:
اسم الشركة المصنعة أو العلامة التجارية
مواصفات SA213
الدرجة (T11)
رقم الحرارة (لتتبع)
الحجم (على سبيل المثال، OD x WT)
"S" التي تشير إلى غير الملحوم (على الرغم من أنها متأصلة في تعريف أنبوب SA213)
طريقة NDE المستخدمة (على سبيل المثال، "E" للتيار الدوامي)
باختصار:
أنبوب مبادل حراري غير ملحوم SA213 T11 هو أنبوب من سبائك الصلب الفريتي غير الملحوم مصنوع من فولاذ 1.25% كروم - 0.50% موليبدينوم، تم تصنيعه وفقًا للمتطلبات الصارمة لـ ASME SA213/A213. يتم توفيره في الحالة الملدنة. استخدامه الأساسي هو في المبادلات الحرارية ومكونات الغلايات ذات درجة الحرارة العالية والضغط العالي (مثل مسخنات الحرارة ومعيد تسخينها)، حيث تجعل قوته في درجة الحرارة المرتفعة، ومقاومة الأكسدة، ومقاومة الزحف، والسلامة غير الملحومة منه خيارًا موثوقًا وفعالًا من حيث التكلفة ضمن نطاق درجة حرارة التشغيل.
