| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| رقم الموديل: | أنبوب مشع |
| الحد الأدنى لكمية: | 1 طن |
|---|---|
| الأسعار: | 0-1000000USD |
| تفاصيل التغليف: | غلاف من الخشب المزدوج / غلاف حديدي / حزمة مع غطاء بلاستيكي الخ |
| وقت التسليم: | 10 أيام-> |
| شروط الدفع: | T / T ، L / C ، D / A |
| القدرة على العرض: | حسب متطلبات العملاء |
| Standard: | ASTM A335 (American Standard), EN 10216-2 (European Standard) | Outer Diameter (OD): | 12.7-304.8mm |
|---|---|---|---|
| Wall Thickness (WT): | Sch 5 to XXS | Function: | Absorb radiant heat from burners |
| Application Area: | Preheating crude oil, hydrocarbon processing | ||
| إبراز: | أنابيب مشعة سلسة من سبائك P5,أنابيب مشعة سلسة ASTM A335,أنابيب مشعة سلسة للمدفأة,ASTM A335 Seamless Radiant Pipes,Seamless Radiant Pipes for Fired Heater |
||

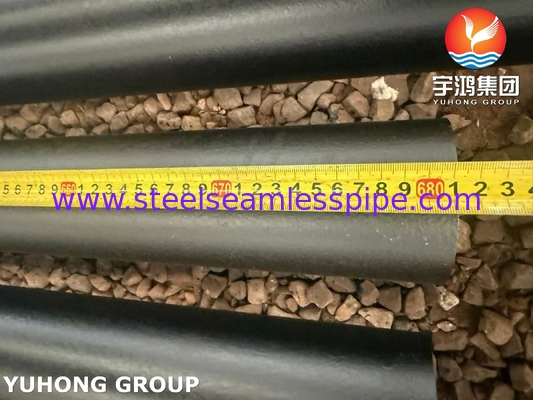

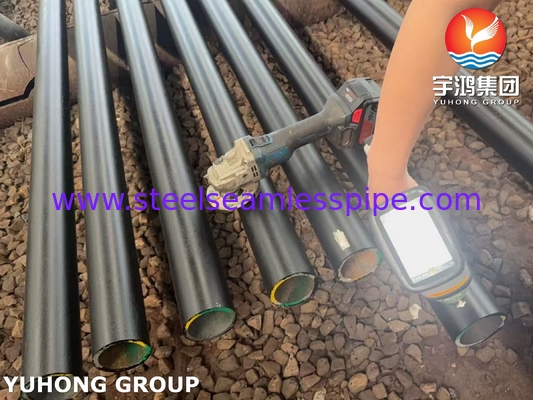

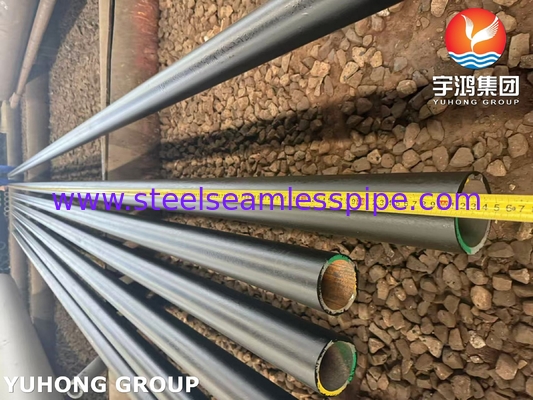

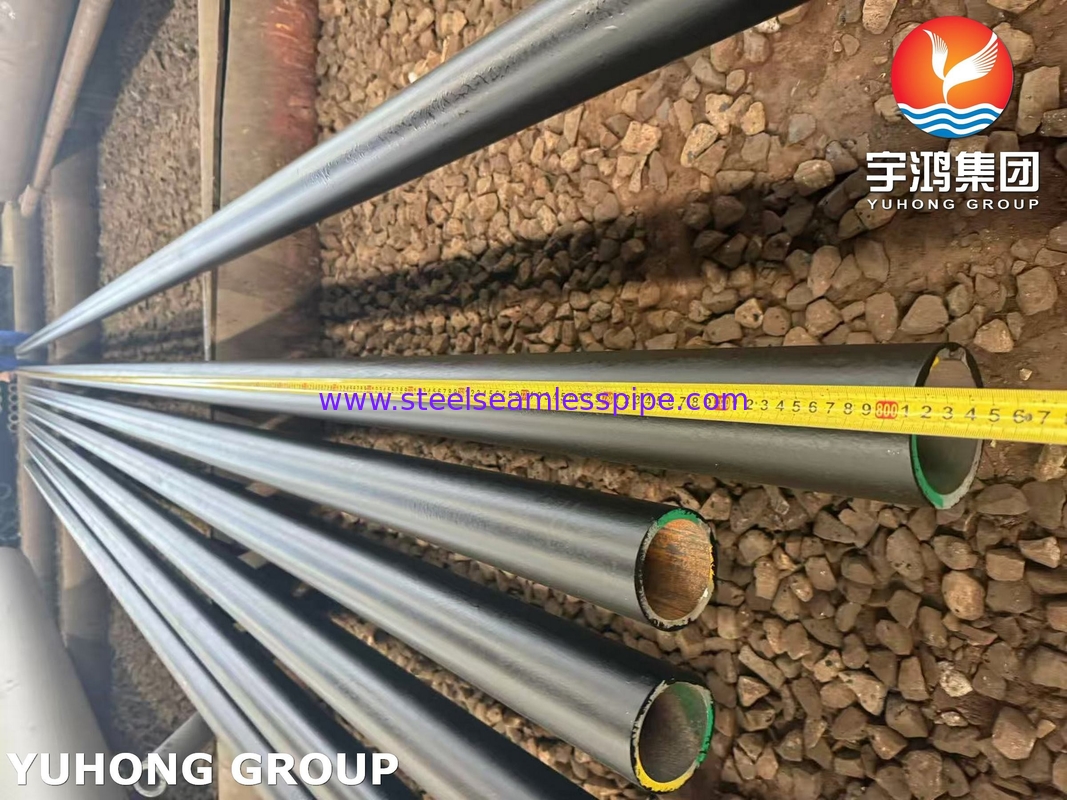

أنابيب إشعاعية غير ملحومة من سبائك الصلب ASTM A335 P5هي مكونات أساسية في سخانات API 560, تستخدم على نطاق واسع فيالمصافي ومصانع البتروكيماويات. تم تصميم هذه الأنابيب لتطبيقات درجات الحرارة العالية والضغط العالي، وتوفر توصيلًا حراريًا ممتازًا، ومقاومة للتآكل، ومتانة، مما يضمن نقل الحرارة بكفاءة وأداءً موثوقًا به في أقسام التسخين الإشعاعي.
| المعلمة | التفاصيل |
|---|---|
| اسم المنتج | ASEM A335, P5 |
| درجة المادة | ASTM A335 P5 (أنابيب سبائك الفولاذ غير الملحومة) |
| المعايير | ASTM A335 (المعيار الأمريكي)، EN 10216-2 (المعيار الأوروبي) |
| التطبيق | تستخدم على نطاق واسع في السخانات، ومحطات الطاقة، والمصافي، ومصانع البتروكيماويات |
| الخصائص الرئيسية | قوة درجة الحرارة العالية، ومقاومة التآكل الممتازة، والتوصيل الحراري |
| الأبعاد الشائعة | القطر الخارجي (OD): 1/2" - 24"، سمك الجدار: الجدول 5 إلى XXS |
| الأقسام الشائعة | تستخدم في أنابيب الحمل الحراري، والأنابيب الإشعاعية، ومكونات امتصاص الحرارة الأخرى في السخانات |
| المكون | الوظيفة | المواد النموذجية (ASTM) | المواد النموذجية (EN) |
|---|---|---|---|
| الأنابيب الإشعاعية | تمتص الحرارة الإشعاعية من الموقد | ASTM A335 P5, P9, P11, P22 | EN 10216-2 10CrMo9-10, X10CrMoVNb9-1 |
| أنابيب الحمل الحراري | تمتص الحرارة الحملية من غازات المداخن | ASTM A213 T11, T22 | EN 10216-2 13CrMo4-5, 16Mo3 |
| الأنابيب المزعنفة | زيادة مساحة سطح نقل الحرارة | ASTM A192, A179 | EN 10216-2 P235GH, 16Mo3 |
| دعامات الأنابيب | تثبيت الأنابيب في مكانها، ومنع الترهل | ASTM A36, A516 Gr 70 | EN 10025 S235JR, S355J2 |
| الرؤوس | توزيع السائل من/إلى الأنابيب | ASTM A335 P5, P11 | EN 10216-2 10CrMo9-10 |
| الموقد | توليد الحرارة للسخان | الفولاذ المقاوم للصدأ 304، 316 | EN 10088-1 X5CrNi18-10, X6CrNiMo17-12-2 |
| المواد الحرارية | العزل لحماية هيكل السخان | طوب الطين الناري، طوب عالي الألومينا | المواد الحرارية الأوروبية المكافئة |
| أنابيب العبور | توصيل الأقسام الإشعاعية والحمل الحراري | ASTM A335 P5, P11, P22 | EN 10216-2 10CrMo9-10, X10CrMoVNb9-1 |
| القطر الخارجي (OD) | سمك الجدار (WT) (الجدول 5 إلى XXS) | التطبيقات الشائعة |
|---|---|---|
| 1/2" (12.7 مم) | 2.77 مم إلى 12.7 مم | أنابيب الحمل الحراري، أنابيب الرأس |
| 1" (25.4 مم) | 3.38 مم إلى 14.27 مم | الأنابيب الإشعاعية، أنابيب العبور |
| 2" (50.8 مم) | 3.91 مم إلى 19.05 مم | أنابيب الحمل الحراري، أنابيب العمليات |
| 4" (101.6 مم) | 4.78 مم إلى 23.83 مم | الأنابيب الإشعاعية، الرؤوس |
| 8" (203.2 مم) | 6.35 مم إلى 30.96 مم | الرؤوس، أنابيب درجة الحرارة العالية |
| 12" (304.8 مم) | 6.35 مم إلى 38.1 مم | رؤوس التوزيع الرئيسية |
| المكون | الموقع/المنطقة | الوظيفة |
|---|---|---|
| الأنابيب الإشعاعية | القسم الإشعاعي | تمتص الحرارة الإشعاعية من الموقد |
| أنابيب الحمل الحراري | قسم الحمل الحراري | تمتص الحرارة المتبقية من غازات المداخن |
| الأنابيب المزعنفة | قسم الحمل الحراري | تعزيز نقل الحرارة عن طريق زيادة مساحة السطح |
| الموقد | القسم الإشعاعي والأرضي | توفير الحرارة عن طريق حرق الوقود |
| الرؤوس | وصلات الدخول/الخروج | توزيع وجمع سائل العمليات |
| دعامات الأنابيب | في جميع أنحاء السخان | الحفاظ على محاذاة الأنابيب، ومنع الترهل |
| المواد الحرارية | جدران وأرضيات السخان | عزل وحماية الفولاذ الهيكلي من الحرارة العالية |
| أنابيب العبور | بين الأقسام الإشعاعية والحمل الحراري | نقل السائل بين مناطق السخان |
| سخان الهواء المسبق | أسفل السخان | استعادة الحرارة المهدرة من غازات المداخن لتسخين الهواء مسبقًا |
| المدخنة/القنوات | مخرج السخان | تهوية غازات العادم |
| مجال التطبيق | التفاصيل |
|---|---|
| المصافي | التسخين المسبق للنفط الخام، معالجة الهيدروكربونات |
| مصانع البتروكيماويات | تسخين سوائل العمليات للتفاعلات الكيميائية |
| محطات الطاقة | استعادة الحرارة وتوليد البخار |
| الأفران الصناعية | نقل الحرارة بدرجة حرارة عالية |
