| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SA209 |
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة الإطار الحديدي |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 طن شهريا |
| مواد الأنابيب: | ASME SA209 | الطول العاري: | مخصصة |
|---|---|---|---|
| زعنفة الملعب: | 2.1-5 | ارتفاع الزعنفة: | ＜ 17 ملم |
| سمك الزعانف: | ~0.4ملم | اسم الإنتاج: | أنبوب زعنفة مضمن |
| إبراز: | أنبوب U HFW,غلايات النفايات HFW Fin Tube,أنبوب ASTM A106 GRB Fin,Waste Boilers HFW Fin Tube,ASTM A106 GRB Fin Tube |
||
1مادة الأنبوب الأساسي: A106 Gr.B
المعيار: ASTM A106 / ASME SA106.
النوع: أنابيب الفولاذ الكربوني السلسة
الدرجة: B (قوة السحب/الإنتاج المتوسطة).
الخصائص:

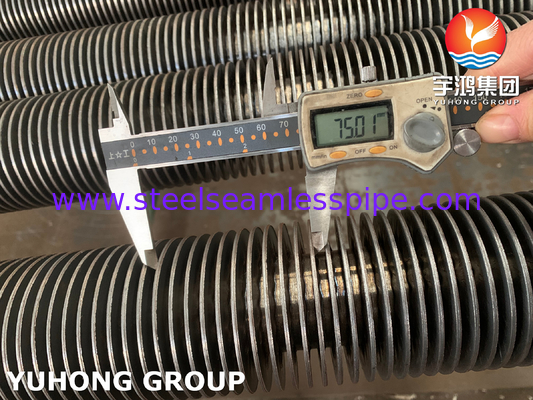

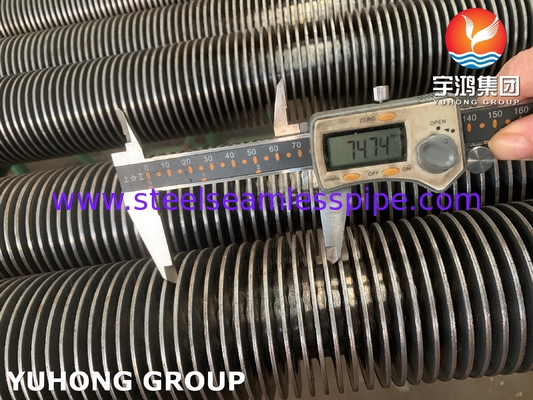

2نوع الزعانف: زعانف صلبة
البناء: يتم تصنيع الزعانف من شرائط صلبة من المواد (عادة فولاذ الكربون أو في بعض الأحيان الفولاذ المقاوم للصدأ لمقاومة التآكل).
الالتصاق: يتم لحام الزعانف باستمرار (عادة ما تكون لحام المقاومة ، LFW ، أو HFW) على طول قاعدتها إلى السطح الخارجي للأنبوب الأساسي. وهذا يخلق رابطة معدنية قوية.
المزايا:
نقل حرارة ممتاز: التواصل المباشر بين المعادن يوفر مقاومة حرارية منخفضة للغاية.
قوة ميكانيكية عالية ومتانة: مقاومة للهزات والتآكل والأضرار الجسدية.
جيد لدرجات الحرارة العالية: يحتفظ المفاصل المطاوعة بسلامتها عند درجات الحرارة المرتفعة.
يمكن تنظيفها: السطحات الناعمة تسمح بتنظيف / مسح أسهل مقارنة بالأطراف المدمجة.
العيوب:
تكلفة أعلى من الزعانف المطحونة أو المدمجة.
انخفاض ضغط أعلى قليلاً من الزعانف المنخفضة.

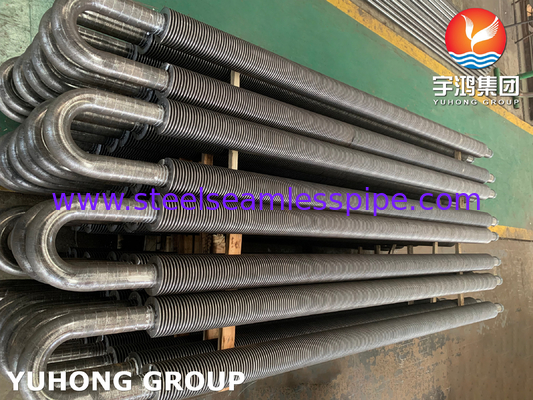

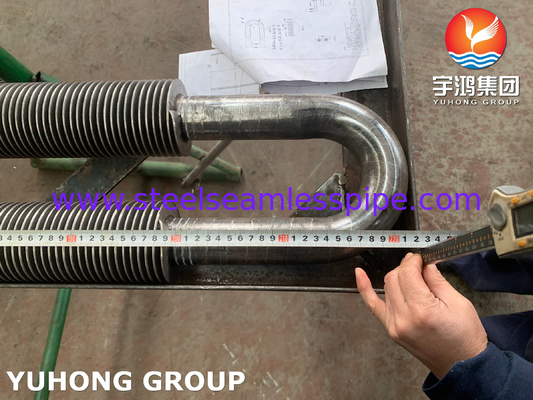

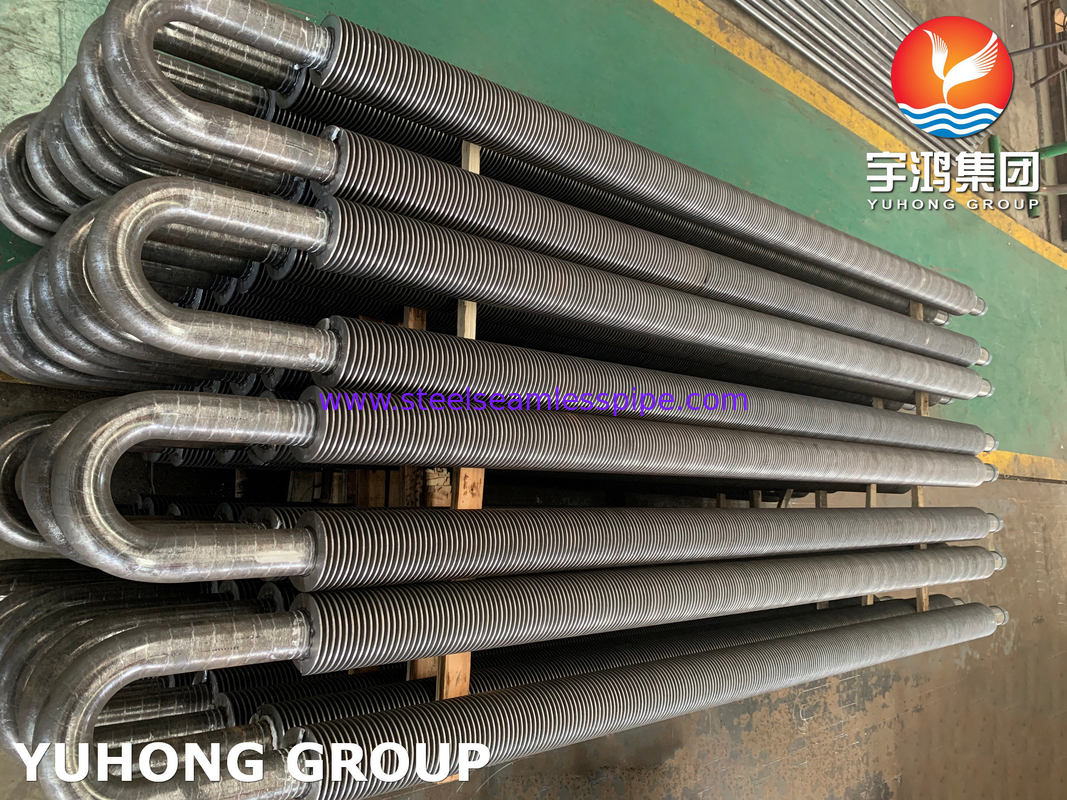

3التكوين العام للأنابيب: نوع U
الشكل: يتم ثني الأنابيب ذات الأجنحة إلى شكل "U" ضيق (ثني 180 درجة).
الغرض:
التوسع الحراري: يسمح لحزمة الأنابيب بالتوسع والتقلص بحرية داخل غلاف المبادل الحراري دون إحداث ضغط مفرط على أوراق الأنابيب أو الأنابيب.
إزالة الحزمة: يسهل سحب حزمة الأنابيب بأكملها من الغلاف للتفتيش أو التنظيف أو الصيانة.
ورقة أنبوب واحدة: يتطلب فقط ورقة أنبوب واحدة في الطرف المستقيم ، مما يبسط تصميم مربع الرأس / القناة في تلك الطرف.
البناء: عملية الانحناء تحدث بعد ربط الزعانف.المعدات التقنية الانحناء الحذر مطلوبة لتجنب تلف الزعانف أو تعريض العلاقة الأنبوب الزعانف في قمة الانحناء.
4ملخص وتطبيقات نموذجية:
أنبوب A106 Gr.B U-Type Solid Fin هو أنبوب قويعنصر نقل حرارة عالي الأداء مصمم لتطبيقات متطلبة عالية درجة الحرارة حيث التسخين الحراري والمتانة حاسمةوخصائصها الأساسية هي:
قاعدة فولاذ الكربون عالية الصمود: من أجل سلامة الهيكل تحت الحرارة والضغط.
أجنحة صلبة صلبة: لتحويل الحرارة إلى الهواء / الغاز بفعالية وموثوقية.
تشكيل U-Bend: للتوسع الحراري الخالي من الإجهاد وسهولة الصيانة.
التطبيقات الشائعة:
مولدات بخار استرداد الحرارة (HRSGs): أقسام المكافئ والتبخر والسوبر هيتر تسترد الحرارة من غاز توربينات العادم.
أجهزة تسخين العمليات والأفران: أقسام الحرارة التي تنقل الحرارة من غازات الدخان إلى سائل العملية.
غلايات حرارة النفايات: استرداد الحرارة من تدفقات العملية عالية درجة الحرارة.
أجهزة تسخين الهواء: تسخين هواء الاحتراق باستخدام غازات الدخان العادم.
حزم الأنابيب المزدوجة في محولات القشرة والأنابيب: حيث يكون الغاز على جانب القشرة والتوسع الحراري كبير.
الاعتبارات الرئيسية:
التآكل: A106 Gr.B يتطلب الحماية (على سبيل المثال ، الطلاء مثل الألومنيزية ، والطلاء بالفولاذ المقاوم للصدأ ، والعمل في الغاز الجاف / غير التآكل) في البيئات ذات الرطوبة أو الأحماض أو الكبريت.
الأكسدة: سوف تشكل قشرة عند درجات حرارة عالية؛ تحتاج إلى النظر في الأداء طويل الأجل.
كثافة الزعانف: يتم اختيار عدد الزعانف لكل بوصة / متر بناءً على نظافة الغاز (إمكانية التلوث) ونقل الحرارة المطلوب مقابل انخفاض الضغط.
نصف قطر الانحناء: ضيق الانحناء U أمر بالغ الأهمية ويتم تحديده من خلال تصميم المبادل الحراري وقياس الأنبوب.
