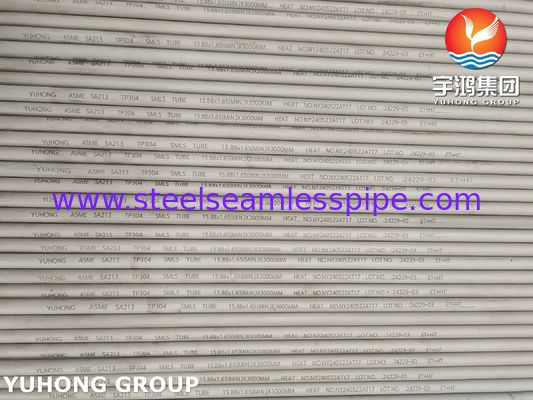

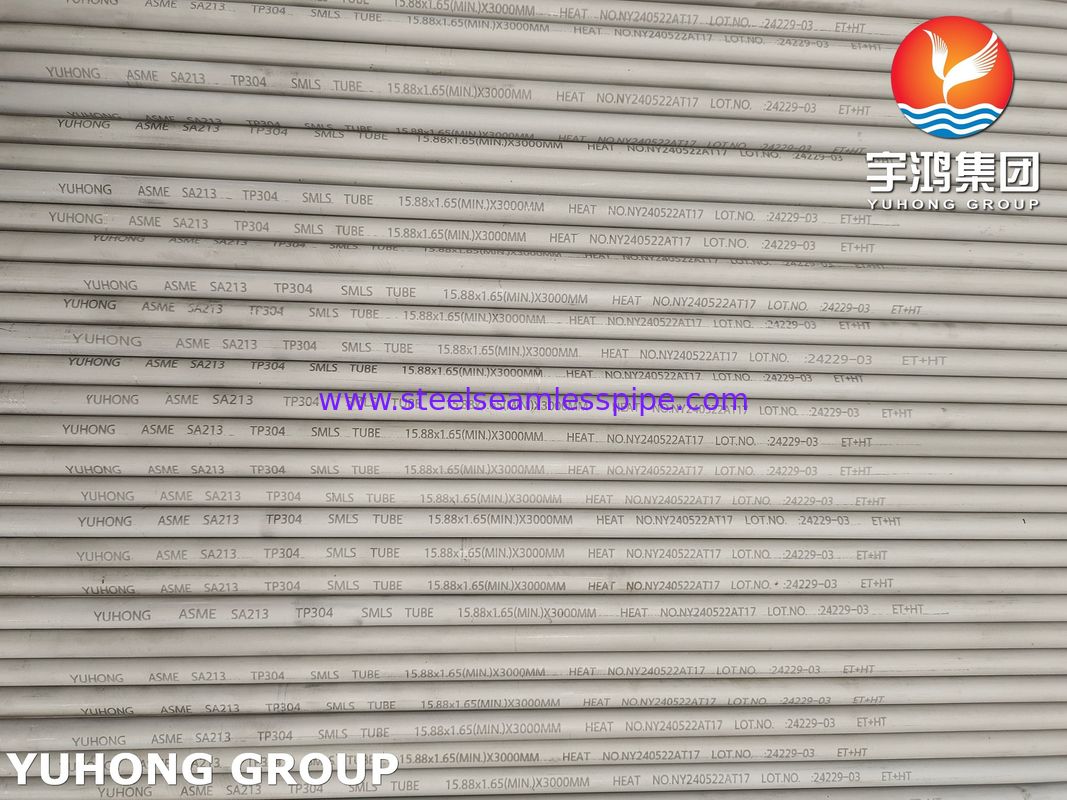

ASME SA213 TP304 أنبوب بلا مسام من الفولاذ المقاوم للصدأ للغلادة
ASME SA213 TP304 (UNS S30400) هو معيار أنابيب غير منسقة من الفولاذ المقاوم للصدأ austenitic مصممة خصيصًا لخدمة المرجل والسوبر هيتر ومبادل الحرارة.تشمل هذه المواصفات الأنابيب ذات الحد الأدنى لسمك الجدار التي تعمل في درجات حرارة عالية، بيئات الضغط العالي حيث مقاومة التآكل والنزاهة الميكانيكية حاسمة.
توفر شركة Yuhong Group Co. Ltd أنابيب ASME SA213 TP304 غير الملحومة مع القدرة الكاملة على تتبع المواد ودعم التفتيش من قبل طرف ثالث (ABS ، DNV ، BV ، PED ، GOST).مع أكثر من 25 عامًا في تصنيع أنابيب الفولاذ المقاوم للصدأ الأوستنيتيكي وسبائك النيكل، نحن نحافظ على خبرة خاصة في تطبيقات أنابيب الغلاية حيث التحكم في حجم الحبوب ومعلمات تبرئة المحلول تؤثر بشكل مباشر على عمر الخدمة.
التركيب الكيميائي (ASTM A213 / ASME SA213)
| العنصر |
التكوين (%) |
المتطلبات القياسية |
| الكربون (ج) |
≤ 0.08 |
ماكس |
| المانغنيز (Mn) |
≤ 2.00 |
ماكس |
| الفوسفور (P) |
≤ 0.045 |
ماكس |
| كبريت (S) |
≤ 0.030 |
ماكس |
| السيليكون (Si) |
≤ 1.00 |
ماكس |
| الكروم (Cr) |
18.0 - 200 |
النطاق |
| النيكل (ني) |
8.0 - 110 |
النطاق |
تسمية UNS: S30400.
الخصائص الميكانيكية
| الممتلكات |
القيمة |
الاحتياج |
| قوة السحب (دقيقة) |
515 MPa (75 ksi) |
الصيغة A213 |
| قوة العائد (دقيقة) |
205 MPa (30 ksi) |
0تعويض 0.2% |
| الطول (دقيقة) |
35% (في 2 بوصة أو 50 مم) |
الطولية |
| صلابة (حد أقصى) |
192 HBW / 90 HRB |
برينيل / روكويل |
| معالجة محلول |
1040°C (1900°F) دقيقة |
إطفاء الماء أو التبريد السريع |
المصدر: متطلبات مواصفات ASTM A213 / ASME SA213
عملية التصنيع ومراقبة الجودة
طريق الإنتاج
- العملية:بدون خياطة - مطليات ساخنة أو مطليات باردة ، كما هو محدد
- المعالجة الحرارية:التسخين بالحلول المطلوب لجميع أنابيب TP304؛ مراقبة حجم الحبوب حسب ASTM E112
- التشطيب السطحي:الخيارات المخللة أو المشمعة أو الملمعة المتوفرة
الاختبار الإلزامي (حسب ASME SA213)
تخضع كل شريحة أنابيب للتفتيش التالي:
- تحليل التكوين الكيميائيمع التحقق من PMI (تحديد المواد الإيجابي)
- اختبار التوتر- تأكيد قوة السحب والعائد
- اختبار القسوة- برينيل أو روكويل حسب المواصفات
- اختبار التسطيح- يتحقق من الدقة والصلبة
- اختبار الإشعال- تقييم قابلية العمل لتوسيع الأنابيب
- الاختبار الهيدروستاتيأوالاختبار الكهربائي غير المدمر(التيار الدوامي / الموجات فوق الصوتية)

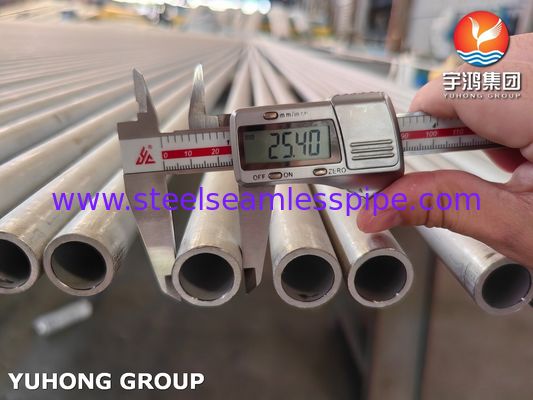

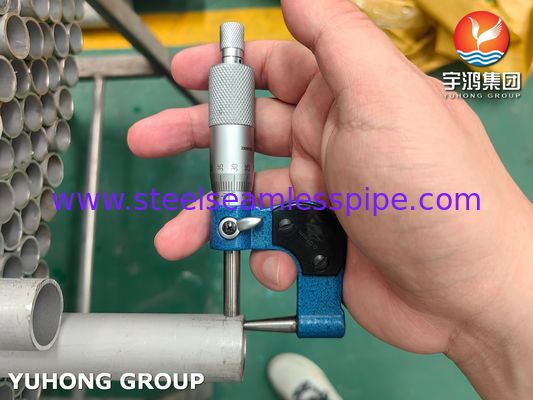

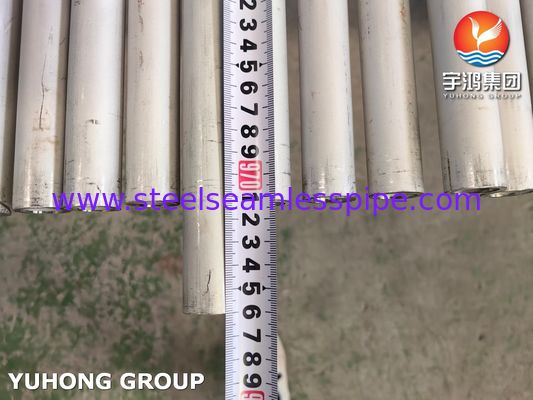

- فحص الأبعاد- OD، WT، التحقق من التسامح الطويل
- اختبار التآكل بين الحبيبات- عندما يتم تحديدها في طلب الشراء
اعتبارات صناعة حاسمة
- يجب أن تصل درجة حرارة تبرئة المحلول إلى 1040 درجة مئوية على الأقللضمان حل الكربيد الكامل ومقاومة التآكل المثلى
- التبريد السريع (إطفاء الماء)ضروري لمنع الحساسية والحفاظ على مقاومة التآكل بين الحبيبات
- التشطيب البارديوفر تساهلات مقاسية أكثر صرامة: ±0.10 ملم لـ OD < 25.4 ملم ، ±0.15 ملم لـ 25.4-38.1 ملم
قدرة تصنيع إضافية
يوفونغ مجموعة تقدم دعم التصنيع المتكامل لمجموعات كاملة من مبادلات الحرارة وأنابيب المرجل:
| المكون / الخدمة |
القدرة / توافر الدرجة |
| أنابيب U-Bend |
نصف قطر مخصص، يصل طول الساق إلى 15.24 متر |
| حزم الأنابيب |
التجميع الكامل مع أوراق الأنابيب والحواجز |
| أوراق الأنابيب |
الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الصفات السليمة |
| أجهزة التحكم / ألواح الدعم |
الحفر والمعالجة حسب الطلب |
| أنابيب ذات الأجنحة |
مساحة سطحية محسنة للكفاءة في نقل الحرارة |
| الرأس / القناة |
مكونات أوعية الضغط |
| شهادة MTC |
EN 10204 3.1 أو 3.2 مع TPI (BV، SGS، DNV، ABS) |
تقدم الشركة مجموعات كاملة من أجزاء الضغط مع توافق المواد عبر جميع مكونات مبادلة الحرارة ، مما يضمن تنسيق متسق في المعادن والأبعاد.
نطاق الأبعاد (ASME SA213)
| المعلم |
النطاق |
| قطر خارجية |
3.2 ملم - 127 ملم (1/8′′ - 5′′) |
| سمك الجدار |
0الحائط الحد الأدنى من.4 ملم - 12.7 ملم (0.015′′ - 0.500′′) |
| الطول |
تخصيص تصل إلى 32 متر (مستقيم) ؛ U-الاندفاع المتاحة |
وفقًا لمواصفات ASME SA213 - يمكن توفير الأحجام خارج هذه النطاقات بموجب اتفاق خاص
نطاق التطبيق
يتم تحديد أنابيب ASME SA213 TP304 الخام ل:
- أنابيب الغلاية- أجزاء من الغلاية المضخمة من الأنابيب المائية والنارية
- مبادلات الحرارة- تصاميم القشرة والأنابيب، الأنابيب U، والأوراق الثابتة الأنابيب
- المكثفات- مكثفات سطح البخار والأنظمة المساعدة
- أوعية الضغط- الأنابيب الداخلية في خدمة درجة حرارة عالية
- مصانع البتروكيماويات- أجهزة تسخين العمليات وأنبوبات إعادة التشكيل
- توليد الطاقة- محطات الدورة التقليدية والدورة المشتركة
- خدمات المصافي- نقل الحرارة الخام ووحدة الفراغ
الحد من درجة الحرارة: التشغيل المتقطع إلى 870 درجة مئوية؛ التشغيل المستمر إلى 920 درجة مئوية (مقاومة التأكسيد المنخفضة فوق 800 درجة مئوية)
الأسئلة التقنية المتكررة
كيف يختلف TP304 عن TP304L لخدمة المرجل؟
الفرق في محتوى الكربون هو المفتاح: TP304 يحتوي على 0.08٪ C أقصى (قوة أعلى عند درجات الحرارة المرتفعة) ، في حين أن TP304L يحتوي على 0.035% C أقصى (قدرة لحام أفضل).يتم تفضيل TP304لأن محتوى الكربون يساهم في قوة الزحف عند درجات الحرارة العالية ؛ 304L قد لا يستوفي الحد الأدنى من متطلبات القوة عند درجات الحرارة المرتفعة.
ما هي درجة حرارة تبرئة المحلول المحددة لـ SA213 TP304؟
تتطلب ASME SA213 معالجة محلول عند درجة حرارة لا تقل عن 1040 درجة مئوية (1900 درجة فهرنهايت)تليها تبريد سريع (ماء أو غيرها من وسائل التخفيف السريع للحفاظ على مقاومة التآكل ومنع الحساسية).
