أنابيب من سبيكة النحاس والنيكل لأجهزة تبادل الحرارة

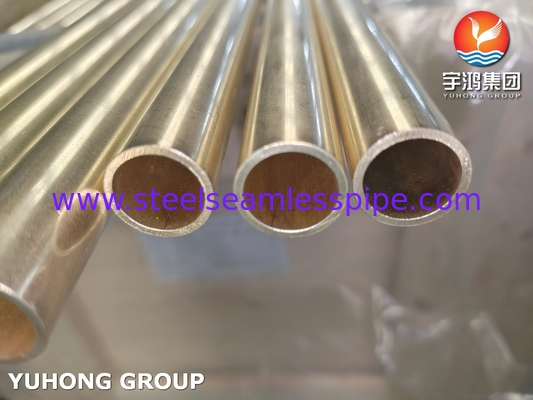

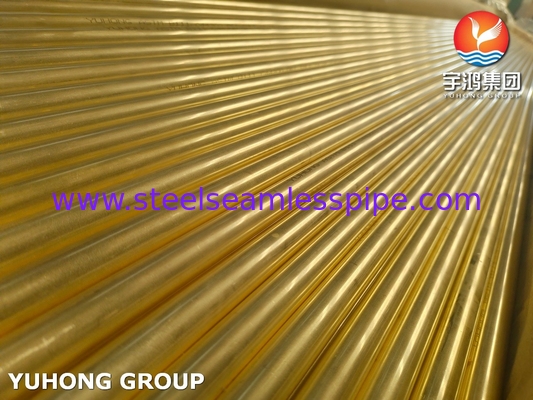

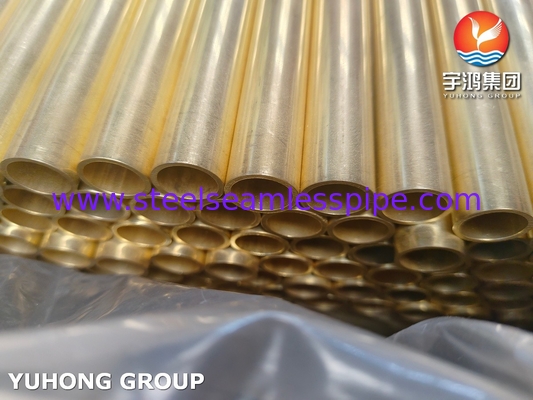

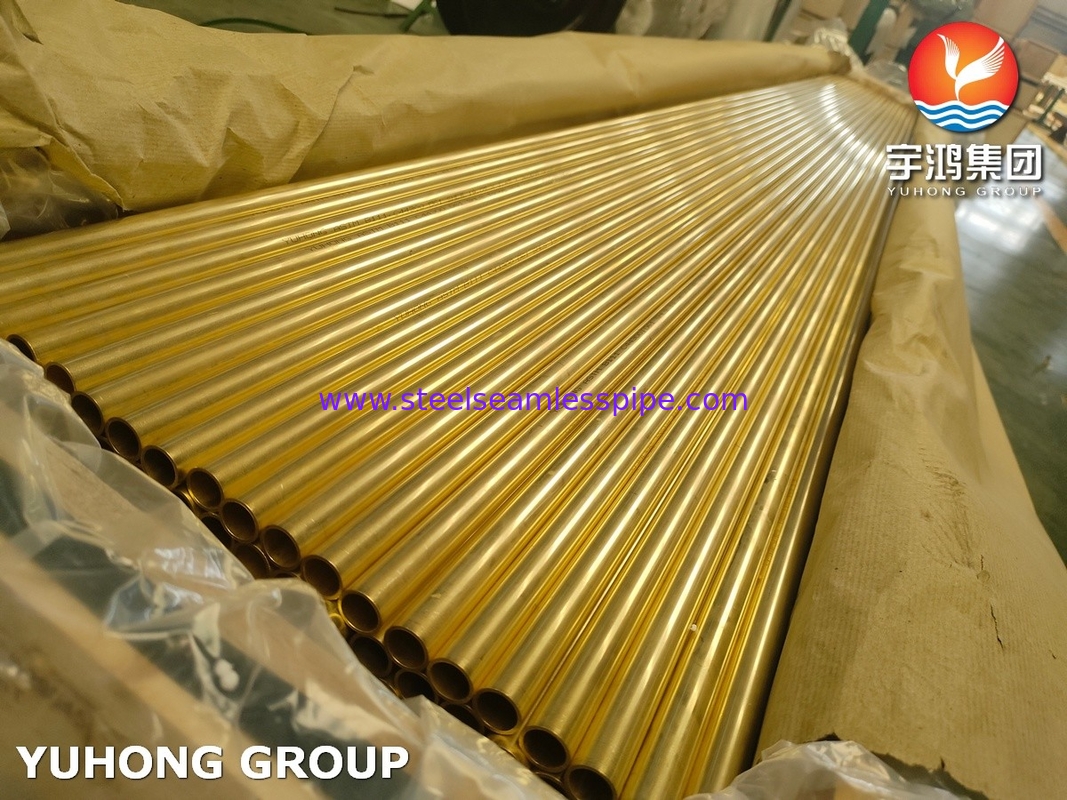

أنبوب ASTM B111 / ASME SB-111 C44300 هو أنبوب سبيكة نحاسية بدون خيوط أو مصفوفة تنتج وفقًا لمعايير ASTM B111 و ASME SB-111 ، مصممة للبيئات القاسية.
مكوناته الرئيسية هي النحاس (70-73٪) ، الزنك (26-29٪) ، القصدير (0.9-1.2٪) وآثار الزرنيخ (0.02-0.06٪).يزيد إضافة الزرنيخ بشكل كبير من مقاومة التآكل في عملية إزالة الزنج ، وهو مناسب لوسائل تآكل قوية مثل مياه البحر والمياه المالحةهذه المادة لديها توصيل حراري ممتاز (كفاءة عالية في تبادل الحرارة) وخصائص ميكانيكية (قوة سحب محفوفة بحوالي 380 MPa ، إطالة 40٪) ،ويستخدم على نطاق واسع في أنابيب تبادل الحرارة وأنابيب التكثيف في السفن، مكثفات البخار في محطات الطاقة والمعدات الكيميائية.
أثناء التصنيع ، من الضروري اجتياز الاختبار الهيدروستاتيكي ، واختبار التيار الدوامي / الموجات فوق الصوتية والتحقق من التركيب الكيميائي.تؤكد نسخة ASME إضافية على الامتثال الصارم لتطبيقات الأوعية الضغطيةتتضمن سبائك مشابهة مقاومة للاستئصال C44400 (النحاس البحري الذي يحتوي على الزرنيخ) و C68700 (النحاس الألومنيوم).
O61عادة ما يشير إلى رمز حالة التسخين للمواد النحاسية وسبائك النحاس، والتي توجد عادة في معايير ASTM.في إنتاج أنابيب النحاس أو أنابيب سبائك النحاس (مثل النحاس البحري C44300)، يشير رمز الدولة إلى حالة أداء المادة بعد المعالجة الحرارية المحددة:
"أو" تعني "مُحَرَّق"، والذي يلغي صلابة العمل ويحسّن من مرونته من خلال التسخين والتبريد البطيء.
"61" يشير إلى معايير عملية التسخين المحددة (مثل درجة الحرارة والوقت) ومتطلبات الأداء النهائي. على سبيل المثال ، قد تتوافق حالة O61 مع حالة ناعمة متوسطة ،مع الأخذ بعين الاعتبار قوة معينة و قابلية للتشكيل، وهي مناسبة لمشاهد مثل المكثفات ومبادلات الحرارة التي تتطلب كل من مقاومة التآكل وقابلية المعالجة.
في المعايير مثل ASTM B111، رموز مماثلة (مثل O60،O61) تستخدم لتوحيد الخصائص الميكانيكية للأنابيب (مثل قوة الشد والطول) لضمان أنها مناسبة لاحتياجات الهندسة المختلفة.
ميزة B111 C44300 أنبوب سبيكة النحاس والنيكل
إحدى مزايا أنبوب B111 C44300 النحاس والنيكل هو مقاومة التآكل الممتازة. تم تصميم هذا الأنبوب المصنوع من سبيكة خاصة لتحمل البيئات القاسية،بما في ذلك محلول مياه البحر والملحومةإنه مقاوم للغاية للتآكل الناجم عن الكلوريدات، مما يجعله الخيار المفضل للتطبيقات البحرية.
بالإضافة إلى ذلك ، يوفر أنبوب B111 C44300 من سبيكة النيكل النحاسي موصلة حرارية جيدة. وهذا يعني أنه يمكن أن ينقل الحرارة بكفاءة ، مما يجعله مثاليًا لتطبيقات المبادل الحراري.يساعد على الحفاظ على مستويات درجة الحرارة المثلى وتحسين أداء النظام العام.
ميزة أخرى هي قوتها العالية ومتانتها. B111 C44300 أنبوب سبيكة نيكل النحاس له خصائص ميكانيكية جيدة ، بما في ذلك قوة سحب عالية وقوة تسليم.هذا يسمح لها أن تتحمل الضغط العالي والإجهاد الميكانيكيلضمان الموثوقية والأداء على المدى الطويل.
وعلاوة على ذلك، يقدم هذا الأنبوب سبيكة ممتازة قابلية للتشكيل واللحام. يمكن بسهولة تصنيع وتشكيل في أشكال وأحجام مختلفة، مما يجعله متعددة الاستخدامات لمختلف التطبيقات.كما أنه يسمح لحام سهل، مما يتيح التثبيت والتجميع الفعالين.
بشكل عام، B111 C44300 أنبوب سبيكة نيكل النحاس يوفر مزيجا من مقاومة التآكل، والقيادة الحرارية، والقوة، والقدرة على التشكيل،مما يجعلها خيارًا موثوقًا ومتنوعًا لمجموعة واسعة من التطبيقات، وخاصة في الصناعات البحرية ونقل الحرارة.
التركيب الكيميائي:
| التعيين |
التركيب الكيميائي % |
| كيو |
(إس إن) |
ال |
كما |
نـي |
في |
م |
(بي بي ماكس) |
زين |
| C44300 |
70.0-730 |
0.9-12 |
|
0.02-0.06 |
|
0.06 على الأكثر |
|
0.07 |
ريم |
| C68700 |
76.0-79.0 |
|
1.8-25 |
0.02-0.06 |
|
0.06 على الأكثر |
|
0.07 |
ريم |
| C70400 |
ريم |
|
|
|
4.8-62 |
1.3-17 |
0.3-0.8 |
0.05 |
1.0ماكس |
| C70600 |
ريم |
|
|
|
9.0-110 |
1.0-18 |
1.0ماكس |
0.05 |
1.0ماكس |
| C71500 |
ريم |
|
|
|
29.0-330 |
0.4-10 |
1.0ماكس |
0.05 |
1.0ماكس |
| C71640 |
ريم |
|
|
|
29.0-320 |
1.7-2.3 |
1.5-25 |
0.05 |
1.0ماكس |
التطبيقات
-
الهندسة البحرية: تستخدم في مكثفات السفن ومعدات تحلية مياه البحر ومبادلات حرارة المنصات البحرية ، وتتحمل التآكل طويل الأمد من مياه البحر.
-
الطاقة والطاقة: تستخدم كأنابيب تكثيف البخار في محطات الطاقة الحرارية / النووية ، مع نقل الحرارة الفعال وتحمل بيئات بخار الماء عالية درجة الحرارة والضغط العالي.
-
الكيميائي والبتروكيماوي: يستخدم في المبخرات والباردات في الوسائط الحمضية أو القلوية لمقاومة التآكل الكيميائي والتآكل الخرساني.
-
النفط والغاز: تستخدم في أنظمة تبادل الحرارة وأنابيب تبريد مياه البحر في تكرير النفط والغاز.
-
المعدات الصناعية: وحدات التبريد، أنظمة تكييف الهواء، وأجهزة تبادل الحرارة الصناعية العامة،قوة التوازن والقدرة على المعالجة (مثل حالة التخمير O61 مناسبة لمتطلبات التشكيل المعقدة)
