ASME SA 266 GR 2N الرأس لمبادلات الحرارة عالية الضغط المفاعلات خزانات التخزين

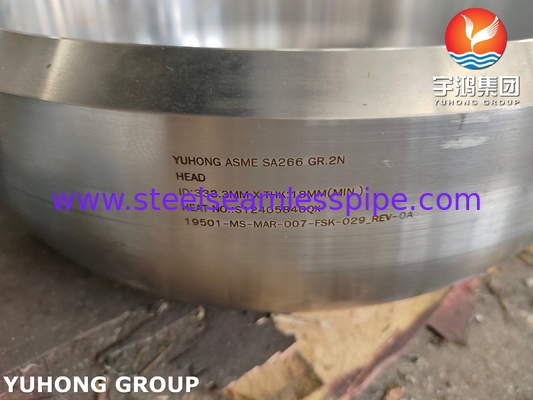

 ASME SA 266 GR.2N رأس المبادلات الحرارية عالية الضغط، المفاعلات، خزانات التخزين

يستخدم رأس SA-266 Gr.2N على نطاق واسع في أوعية الضغط وأنظمة الغلاية لوسائل غير السامة بسبب اقتصادها واستقرار درجة الحرارة المتوسطة وسهولة المعالجة.في بيئات تحتوي على الكبريت أو الحمضية، يوصى بالتحديث إلى الصلب المقاوم للصدأ Cr-Mo (مثل SA-387 Gr.11) أو الفولاذ المقاوم للصدأ (SA-240 304L) ، واتباع معايير التصنيع والاختبار بدقة لضمان خدمة آمنة.

يتكون رأس الفراشة من الجزء من التاج (قطر التاج) ومنطقة انتقال الحافة المطوية (قطر المفاصل) ، وهو الهندسة بين الرأس البيضاوي والغطاء المسطح.

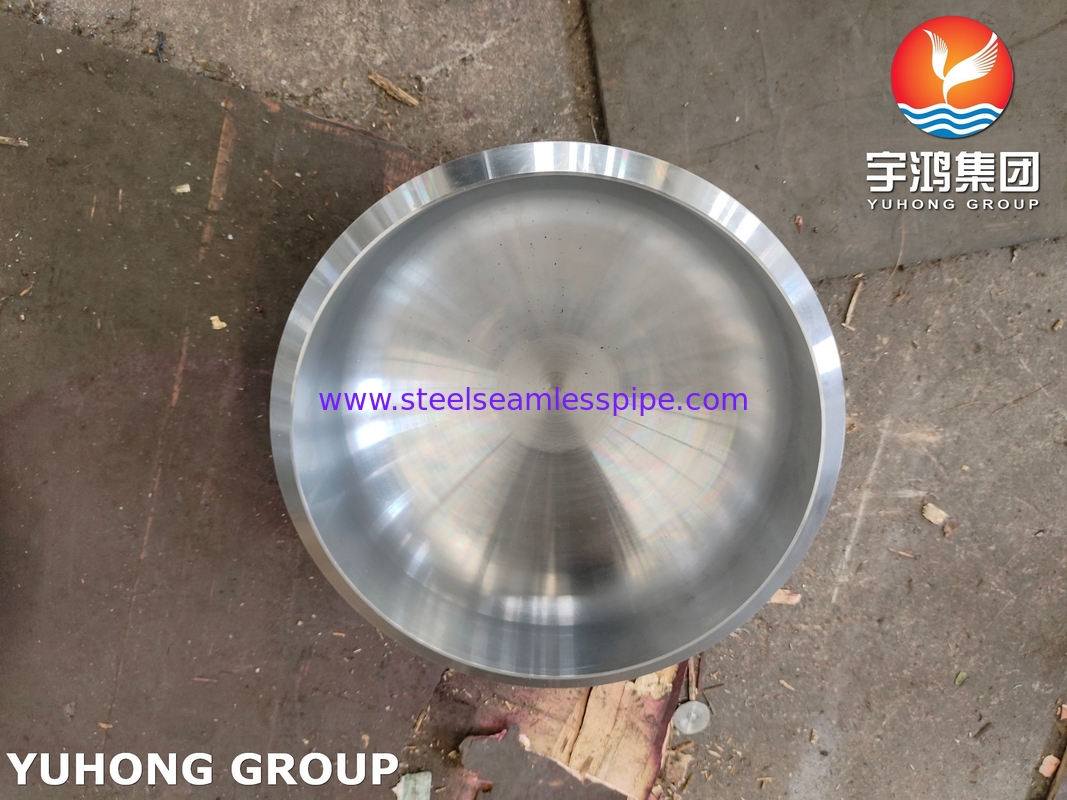

يتكون الرأس الإهليلجي من نصف المحور الرئيسي (أ) ونصف المحور الصغير (ب). شكله القياسي هو نسبة إهليلجية 2: 1 (أي a / b = 2 ،وهو واحد من أكثر أنواع الرؤوس استخداما في الأوعية الضغط.

رأس الفراشة تكلفة تصنيع منخفضة ، صب بسيط تركيز الضغط الكبير ، ضعف قدرة تحمل الضغط من الرأس الإهليلجية الضغط المتوسط والمنخفض ، الأحمال الدورية غير المتكررة

رأس بيضاوي توزيع التوتر الموحد، تحمل الضغط العالي تكلفة العفن العالية، عملية الرسم العميق المعقدة الضغط العالي، البيئة الحمل التعب

متطلبات التكوين الكيميائي

المعالجة الحرارية

بعد التصنيع وقبل إعادة تسخين المعالجة الحرارية ، يجب تبريد الصناعات المصنعة وفقاً لمعيار ASTM A266 بطريقة تمنع الإصابة وتحقق التحول.يجب أن يتم معالجة الحرارة لجميع صناعات الصقل ASTM A266 بواسطة إحدى العمليات الأربع: التسخين، التطبيع، التطبيع والتصلب، أو التخفيف السائل والتصلب. عندما يتم التصلب، يجب أن يكون في درجة حرارة تحت الحرج، ولكن ليس أقل من 1100 درجة فهرنهايت [595 درجة مئوية].

الخصائص الميكانيكية

سيناريوهات تطبيق الرؤوس

معدات نموذجية:

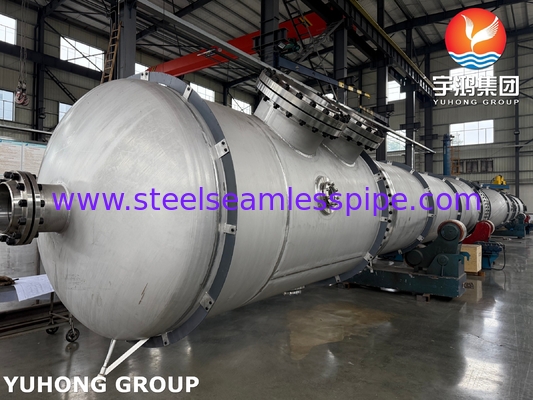

أوعية الضغط: رؤوس نهاية المفاعلات، وخزانات التخزين، ومبادلات الحرارة (مثل رؤوس الأقنعة والفراشات).
نظام الغلاية: براميل البخار ورؤوس الرؤوس، درجة حرارة التصميم ≤425 درجة مئوية.
وحدات البتروكيماويات: رؤوس نصف كروية لمفاعلات الهيدروجين وبرج التجزئة، مقاومة لتآكل الهيدروجين في درجات الحرارة المتوسطة.

الوسائط المطبقة:

السوائل غير السامة (المياه، البخار، منتجات النفط).
بيئة تآكل ضعيفة (تحتوي على كمية صغيرة من H2S / CO2 ، يجب السيطرة على محتوى الكبريت).
