| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | C12200 ، C44300 ، C68700 ، C70600 |
| الحد الأدنى لكمية: | 100 كلغ |
|---|---|
| تفاصيل التغليف: | علبة خشب رقائقي / علبة حديد / حزمة / حقيبة منسوجة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C، T/T |
| المواد: | C12200 ، C44300 ، C68700 ، C70600 | WT: | 0.89 مم ، 1 مم ، 1.24 مم ، 1.5 مم ، 1.65 مم ، 2 مم ، 2.11 مم ، 2.463 مم ، 2.5 مم ، 2.77 مم ، 3.05 مم |
|---|---|---|---|
| التطوير التنظيمي: | 6.35 ملم ، 9.52 ملم ، 12.7 ملم ، 15.88 ملم ، 19.05 ملم ، 20 ملم ، 22،23 ملم ، 25 ملم ، 25.4 ملم ، 31 | النوع: | أنبوب مستقيم وأنبوب يو بيند |
| تكمن: | ET ، HT ، UT ، PMI | المعيار: | ASTM B111 ، ASTM B88 ، ASTM B288 ، ASTM B688 |
| إبراز: | أنبوب الصفحة المبادلة الحرارية أنبوب حزمة,مجموعة أنابيب المبادل الحراري C68700,مجموعة أنابيب المبادل الحراري C44300,C68700 Heat Exchanger Tube Bundle,C44300 Heat Exchanger Tube Bundle |
||

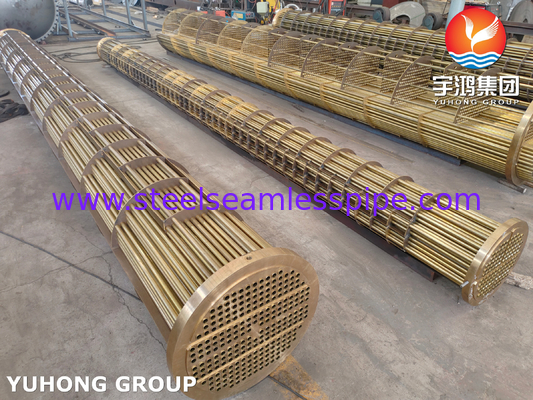

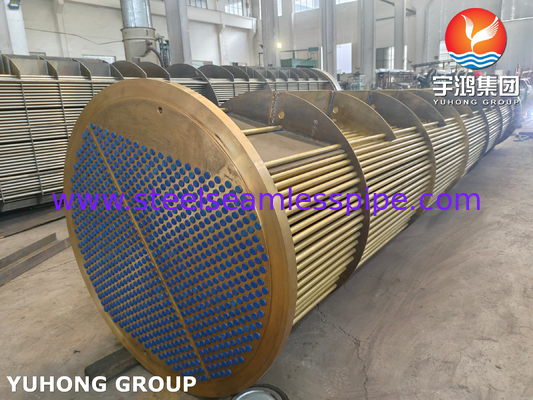

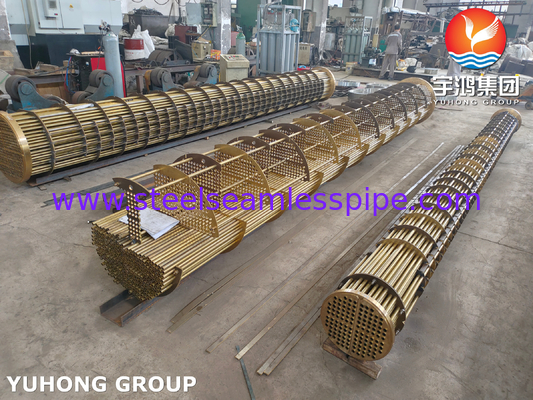

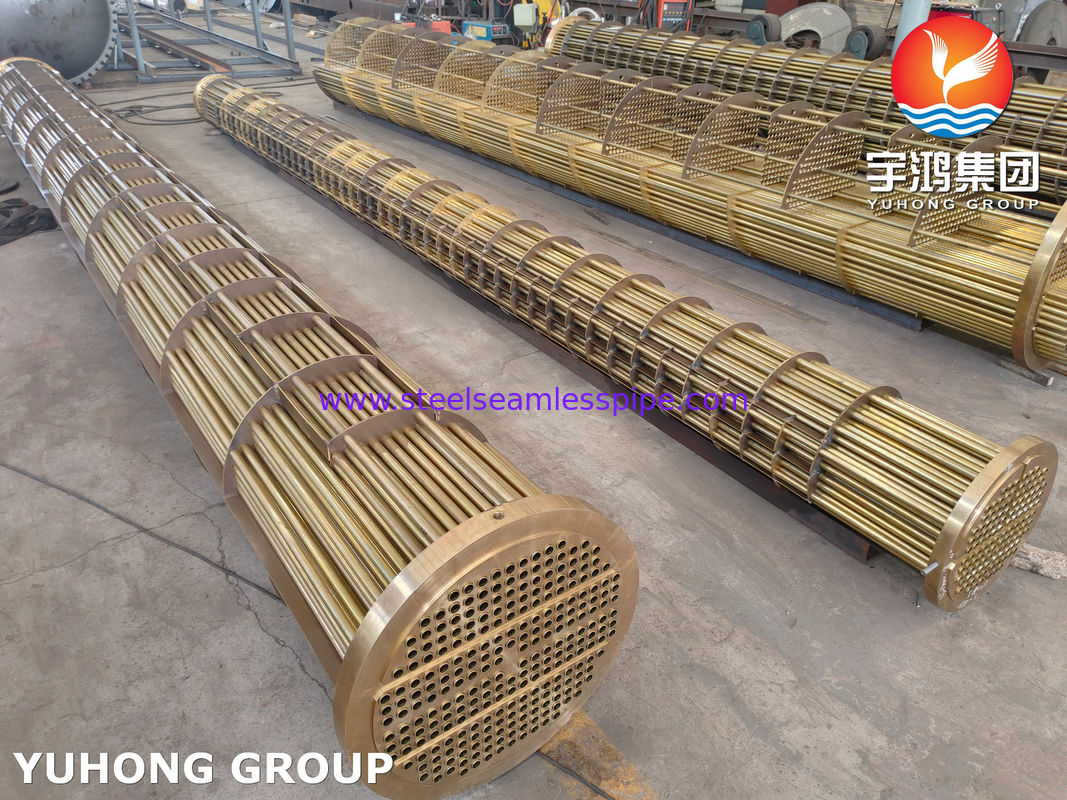

محول الحرارة من سبائك النحاس مجموعة أنابيب C44300 C68700 مع أوراق الأنابيب
أحزمة أنابيب من سبيكة النحاسيشير إلى مجموعة من أنابيب سبيكة النحاس التي يتم تجميعها معًا ، وغالباً ما تستخدم في مبادلات الحرارة والمكثفات والمبخرات وغيرها من معدات نقل الحرارة.هذه الأنابيب عادة ما تكون مصنوعة من النحاس أو سبائك النحاس وتستخدم بسبب توصيلها الحراري الممتاز، مقاومة التآكل، والخصائص الميكانيكية، والتي هي مثالية لتطبيقات تبادل الحرارة.
المواد:
التطبيق:
التصميم:
يتم ترتيب الأنابيب عادة فينمط مستطيل أو مربع، اعتمادا على تصميم المبادل الحراري أو المكثف.
نهاية الأنابيب عادة ما تكونالمتنوعأوذو العنوان، مما يعني أن الأنابيب متصلة بتركيب أكبر (مثل رأس أو مجموعة) لتوجيه تدفق السوائل عبر الأنابيب.
يمكن تصميم حزمة أنابيب سبيكة النحاس للتعامل مع كل منضغط مرتفعودرجات حرارة عالية، والتي هي شائعة في التطبيقات الصناعية.
أنواع حزم أنابيب سبائك النحاس:
حزم أنابيب النحاس والنيكل: غالبا ما تستخدم في البيئات البحرية أو في الأنظمة حيث مقاومة تآكل مياه البحر أمر حاسم.
أدوات أنابيب من سبيكة التيتانيوم والنحاس: تستخدم في بعض المبادلات الحرارية عالية الأداء حيث مطلوب كل من مقاومة التآكل والقوة العالية.
حزم أنابيب من البرونز أو النحاس: تستخدم في بعض الأنظمة الصناعية حيث يتم تفضيل سبائك النحاس لمزيجها من القوة وقدرة نقل الحرارة ومقاومة التآكل.
| أحجام الأنابيب لمبادلات الحرارة والمكثفات والغلاية | |||||||||
| قطر خارجية | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| سمك الحائط | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| ملم | بوصة | الوزن في كجم/م | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | نصف | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | واحد ونصف | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | ثلاثة ونصف | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | أربعة ونصف | 4.654 | 5.924 | 7.734 | 9.43 | ||||
أنظمة HVAC: يتم استخدام حزم أنابيب سبيكة النحاس على نطاق واسع في أنظمة التدفئة والتهوية وتكييف الهواء لتبادل الحرارة بكفاءة.
البحرية والبحرية: في محطات تحلية المياه، ومبادلات الحرارة البحرية، أو المكثفات المعرضة لمياه البحر، توفر سبائك النحاس والنيكل مقاومة ممتازة للتآكل.
الصناعات البتروكيماوية والكيميائية: بالنسبة للعمليات التي تتضمن مواد كيميائية عنيفة، درجات حرارة عالية، أو ضغوط، فإن حزم أنابيب سبيكة النحاس هي حل موثوق به.
