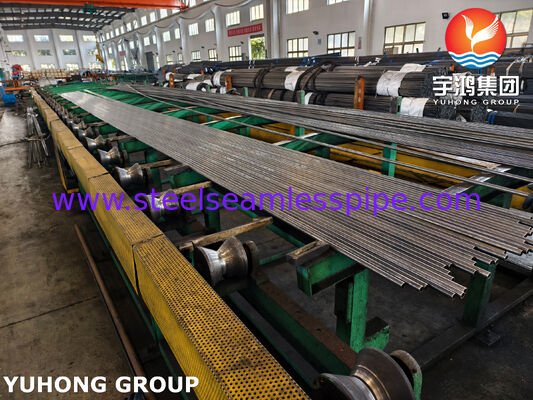

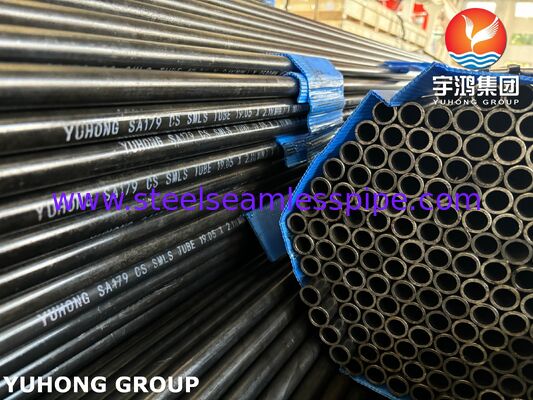

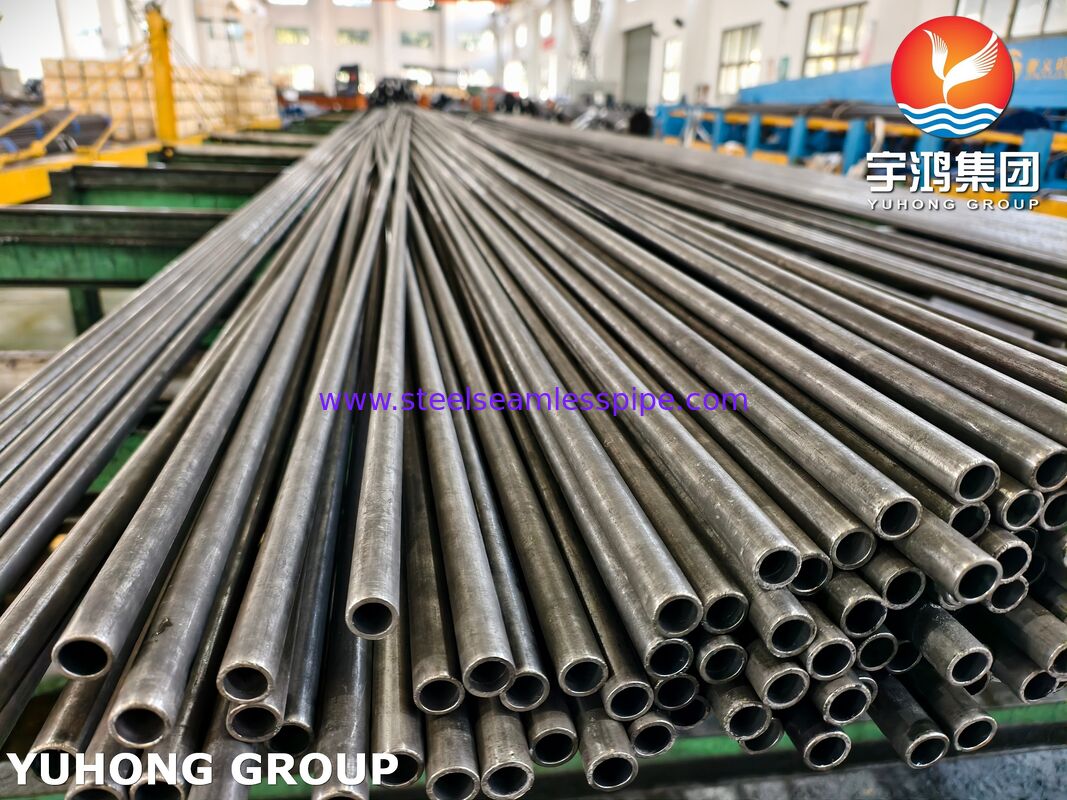

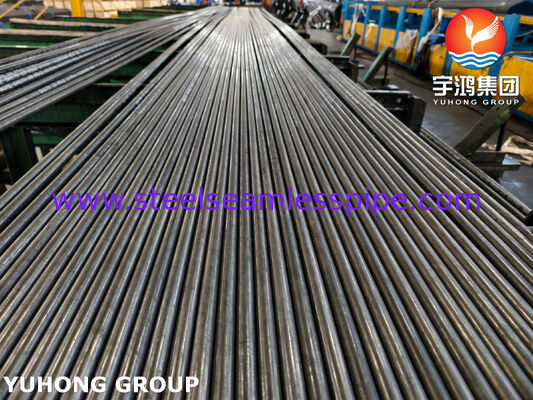

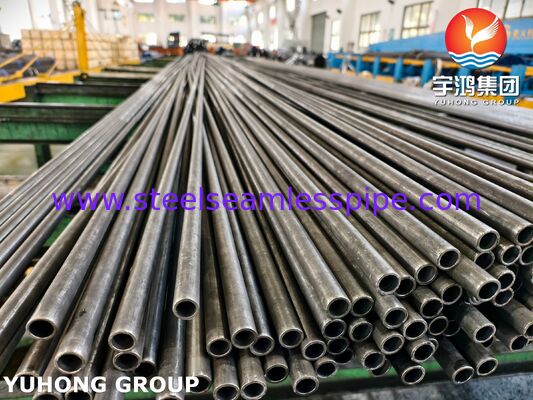

أنبوب مقايض الحرارة السلس من الفولاذ الكربوني ASTM A179

أنبوب مبادل حراري من الصلب الكربوني غير الملحوم ASTM A179

ASTM A179هو معيار تم تطويره بواسطة الجمعية الأمريكية للاختبار والمواد (ASTM)، وهو أنبوب فولاذي غير ملحوم لغرض محدد مناسب لأرق الأنابيب الفولاذية غير الملحومة المستخدمة في المبادلات الحرارية الأنبوبية والمكثفات وأجهزة نقل الحرارة المماثلة. يقع نطاق مواصفات القطر الخارجي للأنابيب الفولاذية المحددة في معيار ASTM A179/ASME SA179 بين 1/8 بوصة و 3 بوصات (أي 3.2 إلى 76.2 ملم)، وهو مناسب بشكل خاص للأنابيب ذات الجدران الرقيقة.

تشمل عملية تصنيع الأنابيب الفولاذية غير الملحومةالدرفلة الساخنة والسحب على البارد. عادةً ما يتم تصنيع أنابيب المبادلات الحرارية المصنوعة من الصلب الكربوني ASTM A179 باستخدام تقنيةالسحب على البارد. أثناء عملية التصنيع، تخضع الأنابيب الفولاذية للمعالجة الحرارية لتحسين خصائصها الميكانيكية ومقاومتها للتآكل. بعد السحب النهائي على البارد، يجب إجراء المعالجة الحرارية عند درجة حرارة لا تقل عن 650 درجة مئوية.

التركيب الكيميائي لأنبوب المبادلات الحرارية المصنوع من الصلب الكربوني ASTM A179

يتميز أنبوب المبادلات الحرارية المصنوع من الصلب الكربوني غير الملحوم ASTM A179 بسطح أملس خالٍ من الصدأ أو قشور الأكسيد. يجب أن تكون خصائص السطح الأخرى وفقًا لـ ASTM A450/A450M. تحتاج كل دفعة من الأنابيب الفولاذية إلى الخضوع لاختبارات صارمة، بما في ذلك اختبار الصلابة، واختبار التسوية، واختبار أداء التمدد (أو اختبار أداء التجعد)، والاختبار الهيدروستاتيكي، لضمان أن جودتها وأدائها يلبيان متطلبات الاستخدام.

مقارنة الأنابيب غير الملحومة المصنوعة من الصلب الكربوني ASTM A179 مع أنابيب مماثلة أخرى

1. ASTM A179 هو أنبوب مبادل حراري عالي الكفاءة يتم تصنيعه باستخدام عملية السحب على البارد. يضمن ذلك أبعادًا دقيقة وأسطحًا داخلية وخارجية ملساء، مما يسهل نقل الحرارة ويمنع الترسبات. لا يركز تصميمه على تحمل ضغوط ودرجات حرارة عالية للغاية، بل على تحقيق أداء تبادل حراري أمثل عند ضغوط متوسطة إلى منخفضة. التطبيقات النموذجية: أنابيب المبادلات الحرارية في المبادلات الحرارية ذات الغلاف والأنبوب، والمكثفات، والمبخرات، والموفرات في الأجزاء منخفضة الضغط في الغلايات.
2. ASME SA210 Gr. A1 هو أنبوب غلاية عالي الضغط وعالي الحرارة، يتم تصنيعه عن طريق الدرفلة الساخنة أو السحب على البارد. يعطي الأولوية للخصائص الميكانيكية في درجات الحرارة العالية، وقادر على تحمل درجات الحرارة والضغوط العالية، ويحتوي على نسبة أعلى قليلاً من الكربون والمنغنيز لتوفير قوة الزحف وقوة التحمل المطلوبة في البيئات ذات درجات الحرارة العالية مثل الغلايات والمبخرات الفائقة. عادة ما تكون متطلبات قوة الشد الدنيا وقوة الخضوع لـ ASME SA210 GR. A1 أعلى من تلك الخاصة بـ A179. التطبيقات النموذجية: أنابيب جدار الغلاية المبردة بالماء، وأنابيب المبخرات الفائقة، وأنابيب إعادة التسخين، وأنظمة الأنابيب الأخرى التي تعمل تحت درجة حرارة وضغط عاليتين.
3. ASTM A178 Gr. A هو أنبوب غلاية اقتصادي ملحوم بالمقاومة. تتضمن عملية التصنيع اللحام بالمقاومة، حيث يتم لف الشرائط الفولاذية ودمجها معًا باستخدام تيار كهربائي لتشكيل أنبوب، مما ينتج عنه لحام طولي. يوفر خيارًا أكثر اقتصادية مع ضمان القوة الأساسية. ومع ذلك، نظرًا للحام، تعتبر مقاومته للضغط، وخاصة مقاومة التعب والزحف، أقل بشكل عام من الأنابيب غير الملحومة ذات المواصفات المكافئة. يمكن أن يكون منطقة اللحام أيضًا نقطة ضعف محتملة. التطبيقات النموذجية: أنابيب الغلايات (الجدران المبردة بالماء) للغلايات منخفضة الضغط، والأنابيب الهيكلية للمبادلات الحرارية منخفضة الضغط، والتطبيقات التي تكون فيها التكلفة وكفاءة اللحام أمرًا بالغ الأهمية.

تطبيق أنبوب المبادلات الحرارية المصنوع من الصلب الكربوني ASTM A179

• مبادل حراري
• مكثف
• نظام تبريد
• الصناعة الكيميائية
• صناعة الطاقة
• صناعة الأغذية
