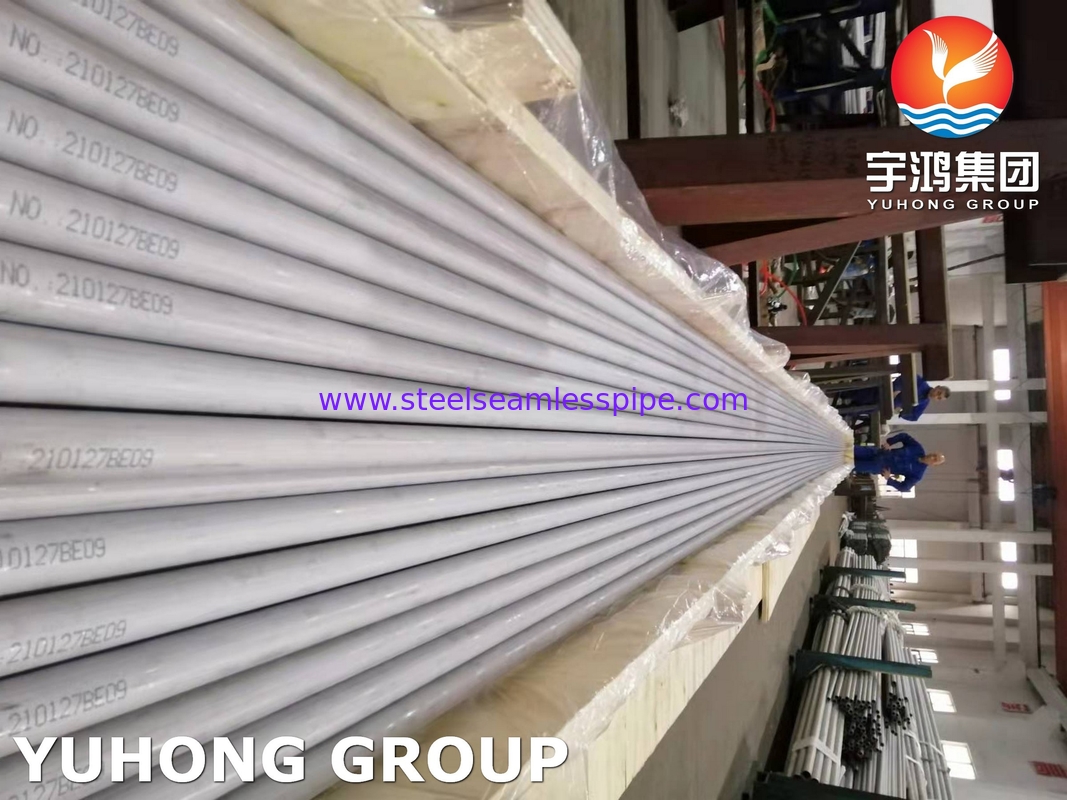

أنابيب الفولاذ المزدوجة الفائقة أنابيب المبادل الحراري أنابيب A789 S32750 2507 1.4410 مطفأة الحرارة ، تطبيق المكثف
سبيكة 2507، مع رقم UNS S32750، هي الفولاذ المقاوم للصدأ المشهور.وهو سبيكة ثنائية المراحل على أساس نظام الحديد والكروم والنيكل مع بنية مختلطة من نسبة متساوية تقريبًا من الأوستينيت والفيريتبسبب توازن المراحل المزدوج ، يظهر سبيكة 2507 مقاومة ممتازة للتآكل العام مثل الفولاذ المقاوم للصدأ الأوستنيتي مع عناصر سبيكة مماثلة. it possesses higher tensile and yield strengths as well as significantly better chloride SCC resistance than its austenitic counterparts while maintaining better impact toughness than the ferritic counterparts.
الصفوف الفولاذية الشائعة ASTM A789 ASME SA789:
ASTM A789 S31803 هو فولاذ من الفولاذ المقاوم للصدأ مزدوج يحتوي على 21% - 23% من الكروم، 2.5% - 3.5% من الموليبدينوم، 4.5-6.5% من النيكل و 0.08% - 0.20% من سبيكة النيتروجين. بالإضافة إلى خصائص قوته العالية،لديها أيضا مقاومة التآكل المحلي للضغوط.S31803 و S32205 هي الفولاذ المقاوم للصدأ المزدوج القياسي. الفولاذ المقاوم للصدأ المزدوج المزدوج المزدوج من النيتروجين والموليبدينوم مع المقاومة العامة للتآكل مماثلة لـ 904Lلكن قوته في الخصب هي ضعف قوة الفولاذ المقاوم للصدأ.
أيه إس تي إم A789 S32205
ASTM A789 S32205 هو فولاذ من الفولاذ المقاوم للصدأ مزدوج يحتوي على 22% - 23% من الكروم، 3.0% - 3.5% من الموليبدينوم، 4.5-6.5% من النيكل و 0.08% - 0.20% من سبيكة النيتروجين.سبيكة 2205 لديها قدرة أفضل على تآكل الحفر والشقوق من 316L أو 317L أنابيب الفولاذ المقاوم للصدأ الأوستنيتية في جميع وسائل التآكل تقريبا.2101 هو الفولاذ المقاوم للصدأ منخفض النيكل والقذر. بالمقارنة مع الفولاذ المقاوم للصدأ من سلسلة 300 ، لديه قوة ممتازة ومقاومة للتآكل من الضغوط الكلورية.
أيه إس تي إم أيه 789 S32750
ASTM A789 S32750 هو الفولاذ المقاوم للصدأ المزدوج للغاية يحتوي على 24٪ - 26٪ من الكروم و 3٪ - 5٪ من الموليبدينوم و 6٪ - 8٪ من النيكل. يحتوي الفولاذ المزدوج للغاية على مقاومة جيدة للتآكل.2507 (PREN 40-45)، مقارنة مع العلامة التجارية 25cr، يحتوي على 25-26cr، Mo و N زيادة.إنه خيار مثالي لعملية كيميائيةتطبيقات البتروكيماويات ومياه البحر.
إكس2كرنيمون25-7-4, 1.4410، SAF2507 و F53 هي فئات معادلة.
أيه إس تي إم أيه 789 S32760
ASTM A789 S32750 هو فولاذ لا يصدأ فائق النسخة يحتوي على 24٪ - 26٪ من الكروم و 3٪ - 4٪ من الموليبدينوم و 6٪ - 8٪ من النيكل. F55 و 1.4501 هي الصفوف المكافئة.
ASTM A789 ASME SA789 التركيب الكيميائي للأنابيب السامة
| رقم UNS |
النوع |
ج |
م |
(ب) |
S |
نعم |
سي سي |
نـي |
(مو) |
ن |
كيو |
غيرها |
| الدرجات المزدوجة |
% |
| S31200 |
.... |
0.03 |
2 |
0.045 |
0.03 |
1 |
24.0-26.0 |
5.5-65 |
1.20-200 |
0.14-0.20 |
.... |
.... |
| S31260 |
.... |
0.03 |
1 |
0.03 |
0.03 |
0.75 |
24.0-26.0 |
5.5-75 |
2.5-35 |
0.10-0.20 |
0.20-0.80 |
و 0.10-0.20 |
| S31803 |
.... |
0.03 |
2 |
0.03 |
0.02 |
1 |
21.0-23.0 |
4.5-65 |
2.5-35 |
0.08-0.20 |
.... |
|
| S32001 |
.... |
0.03 |
4.0-60 |
0.04 |
0.03 |
1 |
22.0-23.0 |
1.00-3.00 |
0.6 |
0.05-0.17 |
1 |
|
| S32205 |
2205 |
0.03 |
2 |
0.03 |
0.02 |
1 |
19.5-215 |
4.5-65 |
3.0-3.5 |
0.14-0.20 |
.... |
|
| S32304 |
2304 |
0.03 |
2.5 |
0.04 |
0.03 |
1 |
21.5-245 |
3.0-55 |
0.05-0.60 |
0.05-0.20 |
0.05-0.60 |
|
| S32520 |
.... |
0.03 |
1.5 |
0.035 |
0.02 |
0.8 |
24.0-26.0 |
5.5-80 |
3.0-40 |
0.20-0.35 |
0.50-2.00 |
|
| S32550 |
255 |
0.04 |
1.5 |
0.04 |
0.03 |
1 |
24.0-27.0 |
4.5-65 |
2.9-39 |
0.10-0.25 |
1.5-25 |
|
| S32750 |
2507 |
0.03 |
1.2 |
0.035 |
0.02 |
0.8 |
24.0-26.0 |
6.0-80 |
3.0-50 |
0.24-0.32 |
0.5 |
|
| S32760 |
.... |
0.03 |
1 |
0.03 |
0.01 |
1 |
24.0-26.0 |
6.0-80 |
3.0-40 |
0.20-0.30 |
0.50-100 |
و 0.50-1.0 |
| S32900 |
329d |
0.06 |
1 |
0.04 |
0.03 |
0.75 |
23.0-28.0 |
2.5-50 |
1.0-20 |
.... |
.... |
|
| S32950 |
.... |
0.03 |
2 |
0.035 |
|
|
|
|
|
|
|
|
الحد الأقصى ، ما لم يتم الإشارة إلى نطاق أو حد أدنى. عندما تظهر الأقوال البيضاء (...) في هذا الجدول ، لا يوجد حد أدنى ولا يحتاج تحليل العنصر إلى تحديد أو الإبلاغ عنه.
B التسمية التي تم إنشاؤها وفقا للممارسة E527 و SAE J1086.
C % Cr + 3.3 × % Mo + 16 × % N $ 41
D % Cr + 3.3 × % Mo + 16 × % N $ 40
ASTM A789 ASME SA789 الأنابيب الميكانيكية السامة
| الدرجة |
قوة الشد، دقيقة، ksi [MPa] |
قوة العطاء، دقيقة، ksi [MPa] |
إطالة في 2 بوصة، أو 50 ملم، دقيقة، % |
القسوة (ماكس برينيل) |
| S31803 |
90 [620] |
65 [450] |
25 |
290 |
| S32205 |
95 [655] |
70 [485] |
25 |
290 |
| S31500 |
92 [630] |
64 [440] |
30 |
290 |
| S32550 |
110 [760] |
80 [550] |
15 |
297 |
| S31200 |
100 [690] |
65 [450] |
25 |
280 |
| S31260 |
100 [690] |
65 [450] |
25 |
290 |
| S32001 |
90 [620] |
65 [450] |
25 |
290 |
| S32304 |
100 [690] |
65 [450] |
25 |
290 |
| S32750 |
116 [800] |
80 [550] |
15 |
310 |
| S32760 |
109 [750] |
80 [550] |
25 |
300 |
| S32950 |
100 [690] |
70 [480] |
20 |
290 |
| S32520 |
112 [770] |
80 [550] |
25 |
310 |
بالنسبة للأنابيب التي يقل قطرها عن 1⁄2 بوصة [12.7 ملم] ، يجب أن تنطبق قيم التمدد المقدمة للعينات الشريط في الجدول 4.لا تنطبق متطلبات الخصائص الميكانيكية على أنابيب أصغر من 1⁄8 بوصة[3.2 ملم] في القطر الخارجي أو مع جدران رقيقة من 0.015 بوصة. [0.4 ملم].
قبل A789 / A789M04, كانت قيم S32003 هي 90 ksi قوة الشد و 65 ksi قوة الانسحاب.
مخطط مقارنة فولاذ مزدوج
| الصين GB |
الرمز الرقمي الموحد لـ ISO |
ASTM / ASME |
رمز UNS |
رمز EN |
الدرجة التجارية للشركة |
| 022Cr23Ni4MoCuN |
S23043 |
S32304 |
S32304 |
1.4362 |
طراز SAF2304 (ساندفيك) |
| 022Cr22Ni5Mo3N |
S22253 |
S31803 |
S31803 |
1.4462 |
|
| 022Cr23Ni5Mo3N |
S22053 |
S32205 |
S32205 |
1.4462 |
طراز SAF2205 (Sandvik) |
| 022Cr25Ni7Mo4N |
S25073 |
S32750 |
S32750 |
1.441 |
SAF2507 ((ساندفيك) |
| 022Cr25Ni7Mo3WCuN |
S22583 |
S31260 |
S31260 |
|
|
| 03Cr25Ni6Mo3Cu2N |
S25554 |
S32550 |
S32550 |
1.4507 |
UR52+ |
| 022Cr25Ni7Mo4WCuN |
S27603 |
S32760 |
S32760 |
1.4501 |
زيرون100 |
| 00Cr27Ni7Mo5N |
|
S32707 |
S32707 |
|
SAF2707 ((ساندفيك) |
المعالجة الحرارية للأنابيب السامة ASTM A789
يجب أن يتم تجهيز جميع الأنابيب في حالة المعالجة الحرارية وفقًا للإجراءات الموضحة في الجدول 2.كبديل لمعالجة الحرارة النهائية في فرن مستمر أو فرن نوع الشرائح، مباشرة بعد تشكيل الساخن في حين أن درجة حرارة الأنابيب ليست أقل من الحد الأدنى من درجة حرارة معالجة المحلول المحددة،أنابيب يمكن إطفائها بشكل فردي في الماء أو تبريدها بسرعة بوسائل أخرى.
| تسمية UNS |
الحرارة |
إطفاء |
| S31803 |
1870-2010 °F [1020-1100°C] |
تبريد سريع في الهواء أو الماء |
| S32205 |
1870-2010 °F [1020-1100°C] |
تبريد سريع في الهواء أو الماء |
| S31500 |
1800-1900 درجة فهرنهايت [980-1040 درجة مئوية] |
تبريد سريع في الهواء أو الماء |
| S32550 |
1900 درجة فهرنهايت [1040 درجة مئوية] دقيقة. |
تبريد سريع في الهواء أو الماء |
| S31200 |
1920-2010 °F [1050-1100°C] |
تبريد سريع في الماء |
| S31260 |
1870-2010 °F [1020-1100°C] |
تبريد سريع في الماء |
| S32001 |
1800-1950 درجة فهرنهايت [982-1066 درجة مئوية] |
تبريد سريع في الهواء أو الماء |
| S32003 |
1850-2050 °F [1010-1120 °C] |
تبريد سريع في الهواء أو الماء |
| S32101 |
1870 درجة فهرنهايت |
تم إطفاءها في الماء أو تبريدها بسرعة بوسائل أخرى |
| S32202 |
1870-1975 °F [1020-1080°C] |
تبريد سريع في الهواء أو الماء |
| S32506 |
1870-2050 °F [1020-1120 °C] |
تبريد سريع في الهواء أو الماء |
| S32304 |
1700-1920 درجة فهرنهايت [925-1050 درجة مئوية] |
تبريد سريع في الهواء أو الماء |
| S32750 |
1880-2060 °F [1025-1125 °C] |
تبريد سريع في الهواء أو الماء |
| S32760 |
2010-2085 °F [1100-1140 °C] |
تبريد سريع في الهواء أو الماء |
| S32950 |
1820-1880 درجة فهرنهايت [990-1025 درجة مئوية] |
تبريد سريع في الماء |
| S32520 |
1975-2050 °F [1080-1120 °C] |
تبريد سريع في الهواء أو الماء |
معايير تحمل أنابيب الفولاذ المقاوم للصدأ ASTM A789
| بالخارج |
التسامح مع جرعة زائدة |
الحائط المتوسط |
الحد الأدنى للجدار |
الحد الأدنى للجدار |
قطع الطول، في. |
قطع الطول، في. |
الحائط الرقيق |
| قطر، في. |
ادخلوا |
في سمك الجدار،٪ |
في سمك الجدار، |
في سمك الجدار، |
إنتهى |
تحت |
أنابيب |
| [مم] |
|
|
%، إنتهى |
%، أقل من |
|
|
|
| ما يصل إلى 1⁄2 [12.7]، باستثناء |
± 0.005 [0.13] |
± 15 |
30 |
0 |
1⁄8 [3] |
0 |
.... |
| نصف إلى نصف [12.7 إلى 38.1]، باستثناء |
± 0.005 [0.13] |
±10 |
20 |
0 |
1⁄8 [3] |
0 |
أقل من 0.065 بوصة |
| 11⁄2 إلى 31⁄2 [38.1 إلى 88.9] ، باستثناء |
±0.010 [0.25] |
±10 |
20 |
0 |
3⁄16 [5] |
0 |
أقل من 0.095 بوصة |
| 31⁄2 إلى 51⁄2 [88.9 إلى 139.7] Excl |
±0.015 [0.38] |
±10 |
20 |
0 |
3⁄16 [5] |
0 |
أقل من 0.150 بوصة |
| 51⁄2 إلى 8 [139.7 إلى 203.2]، بما في ذلك |
±0.030 [0.76] |
±10 |
20 |
0 |
3⁄16 [5] |
0 |
أقل من 0.150 بوصة
|
