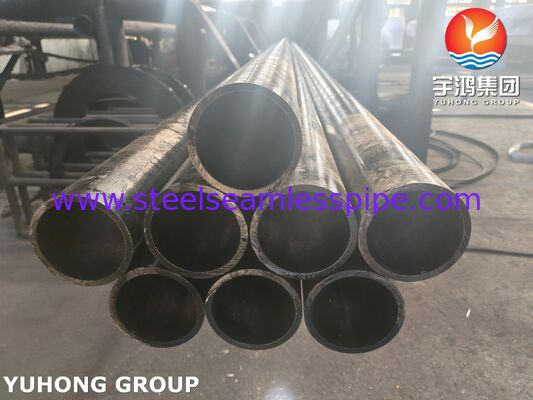

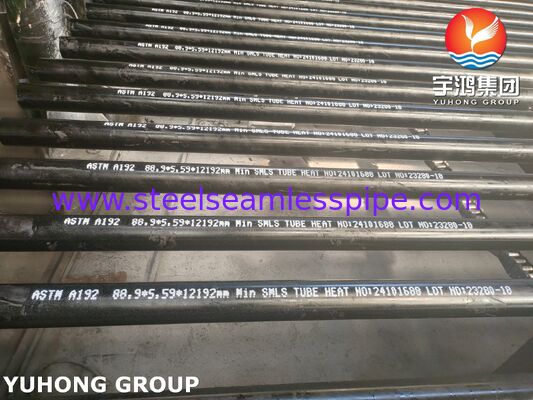

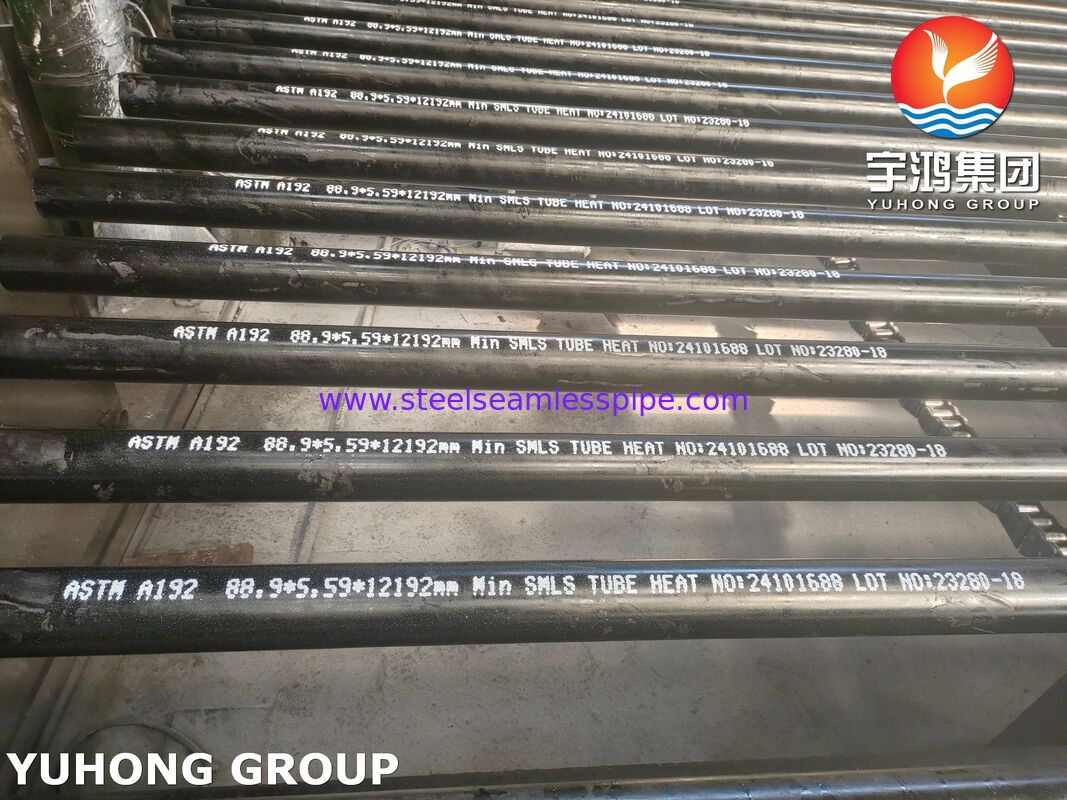

أنبوب ASTM A192 من الفولاذ الكربوني الخالي من اللمسات لتطبيق سخان الهواء

أنابيب الصلب الكربوني غير الملحومة ASTM A192 لتطبيقات مسخن الهواء

ASTM A192 أنبوب الصلب الكربوني هو أنبوب غلاية من الصلب الكربوني غير الملحوم عالي الضغط يتم إنتاجه وفقًا للمواصفات القياسية التي وضعتها الجمعية الأمريكية للاختبار والمواد (ASTM). يجب أن يتم تصنيع أنابيب الصلب الكربوني ASTM A192 باستخدام عمليات غير ملحومة والخضوع للمعالجة الحرارية المناسبة لضمان أن أدائها يلبي المتطلبات القياسية. لا تتطلب الأنابيب الفولاذية المعالجة على الساخن معالجة حرارية، بينما تتطلب الأنابيب الفولاذية المعالجة على البارد معالجة حرارية عند 1200 درجة فهرنهايت (650 درجة مئوية) أو أعلى بعد المعالجة الباردة النهائية.ASME SA192 هو الإصدار المعتمد من كود الغلايات وأوعية الضغط ASME. في حين أن المتطلبات الفنية هي في الأساس نفس ASTM A192، يجب أن تتوافق الشهادة ووضع العلامات مع مواصفات ASME. غالبًا ما يتم الاستشهاد بـ SA192 في تصنيع معدات الضغط.

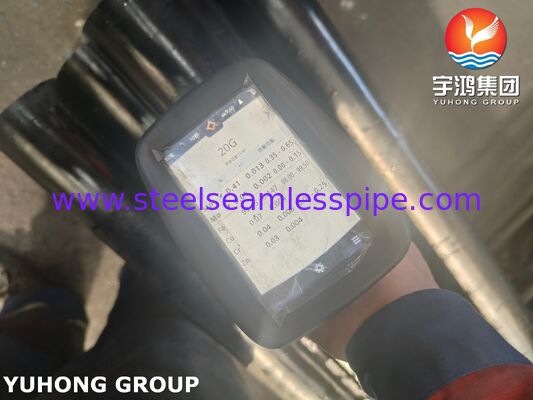

ASTM A192 أنابيب الصلب الكربوني لديها متطلبات صارمة للتركيب الكيميائي لضمان قوتها وصلابتها ومقاومتها للتآكل. يتراوح محتوى الكربون (C) بين 0.06٪ و 0.18٪، ويساعد محتوى الكربون المنخفض على تحسين صلابة وأداء اللحام لأنبوب الصلب؛ يجب ألا يتجاوز محتوى السيليكون (Si) 0.25٪. يلعب السيليكون بشكل أساسي دورًا في إزالة الأكسدة في الفولاذ، مما يمكن أن يحسن قوة وصلابة الفولاذ؛ يتراوح محتوى المنغنيز (Mn) من 0.27٪ إلى 0.63٪. يمكن للمنغنيز أن يعزز قوة وصلابة الفولاذ، ويحسن حجم الحبيبات، ويحسن مقاومة التآكل ومقاومة إجهاد الأنابيب الفولاذية؛ يقتصر الحد الأقصى لمحتوى الفوسفور (P) على أقل من 0.035٪؛ يقتصر الحد الأقصى لمحتوى الكبريت (S) على أقل من 0.035٪. يمكن أن يؤدي التحكم الصارم في محتوى شوائب الفوسفور والكبريت إلى تجنب العيوب بشكل فعال مثل الكسر الهش في الأنابيب الفولاذية الناتجة عن الشوائب المفرطة.

التركيب الكيميائي للصلب الكربوني ASTM A192

مقارنة بين ASTM A192 ومواد الأنابيب والأنابيب الفولاذية الكربونية الأخرى

• VS ASTM A106 Gr.B: يستخدم أنبوب الصلب الكربوني ASTM A106 Gr.B بشكل شائع لأنابيب درجات الحرارة العالية والضغط العالي، ولكنه غير مصمم خصيصًا للحد الأدنى لسمك الجدار المطلوب للغلايات / السخانات الفائقة. عادةً ما يكون لأنابيب الصلب الكربوني ASTM A106 Gr.B جدران أكثر سمكًا من A192 من نفس المواصفات، مما يوفر قدرة تحمل ضغط أعلى ولكن نقل حرارة أقل قليلاً وتكلفة أعلى. يستخدم أنبوب الصلب الكربوني ASTM A106 Gr.B بشكل شائع في خطوط البخار الرئيسية للغلايات وخطوط مياه التغذية، بينما تم تصميم أنبوب الصلب الكربوني ASTM A192 خصيصًا للسخانات الفائقة وحزم مبادلات حرارة الغلايات، حيث تكون الجدران الرقيقة مطلوبة لنقل الحرارة بكفاءة.
• VS ASTM A210 Gr.A1: ASTM A210 Gr.A1 هو أنبوب غير ملحوم من الصلب المنغنيز الكربوني المتوسط ​​يستخدم في الغلايات والسخانات الفائقة. نظرًا لارتفاع محتوى الكربون فيه، تتجاوز قوته وصلابته A192، ويستخدم في المقام الأول في التطبيقات التي تتطلب قوة أعلى.

الاختبارات والفحوصات المطلوبة لأنبوب الصلب الكربوني ASTM A192

• اختبار الشد: يتم إجراء ذلك على عينات مأخوذة من كل دفعة من الأنابيب الفولاذية للتحقق من قوة الشد وقوة الخضوع والاستطالة.
• اختبار الصلابة: يتم إجراؤه عادةً على كل أنبوب أو دفعة.
• اختبار الضغط الهيدروليكي: هذا إلزامي لكل أنبوب. ضغط الاختبار مرتفع جدًا ويتم الحفاظ عليه لمدة 5 ثوانٍ على الأقل للتأكد من عدم وجود تسرب أو تشوه دائم، مما يضمن السلامة تحت الضغط.
• الاختبار غير المدمر: تتطلب المعيار عادةً اختبار التيار الدوامي أو الاختبار بالموجات فوق الصوتية (أو مزيج من الاثنين) للكشف عن العيوب الطولية، ويجب إجراء ذلك على كل أنبوب.

تطبيق أنبوب الصلب الكربوني غير الملحوم ASTM A192

• مكونات الغلايات عالية الضغط: تُستخدم أنابيب الصلب الكربوني ASTM A192 بشكل شائع للمكونات الرئيسية مثل أنابيب سطح التسخين والرؤوس والموفرات في الغلايات عالية الضغط. تحتاج هذه المكونات إلى تحمل درجة حرارة عالية وبخار عالي الضغط أو ماء ساخن، لذلك يجب أن تتمتع الأنابيب الفولاذية بمقاومة ممتازة لدرجة الحرارة العالية والضغط العالي.
• السخان الفائق والمعيد: تُستخدم أنابيب الصلب الكربوني ASTM A192 لنقل البخار عالي الحرارة والضغط العالي في السخان الفائق والمعيد، مما يضمن الدوران الفعال وتحويل الطاقة للبخار في نظام الغلاية.
• صناعة البتروكيماويات: تلعب أنابيب الصلب الكربوني ASTM A192 أيضًا دورًا مهمًا في صناعة البتروكيماويات. يتم استخدامها في أنظمة نقل السوائل ذات درجة الحرارة العالية والضغط العالي، مثل خطوط أنابيب البخار والسخانات وما إلى ذلك، لضمان التقدم السلس لعملية الإنتاج.
• صناعة الطاقة: تستخدم أنابيب الصلب الكربوني ASTM A192 على نطاق واسع في تصنيع غلايات محطات الطاقة. كمكونات هيكلية رئيسية للغلايات، فإنها تتحمل ضغط البخار عالي الحرارة والضغط العالي، مما يضمن التشغيل الآمن والمستقر لغلايات محطات الطاقة.
