| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A213 TP304 من الفولاذ المقاوم للصدأ U أنبوب مموج |
| الحد الأدنى لكمية: | 1000 كجم |
|---|---|
| تفاصيل التغليف: | علبة خشبية / علبة حديد |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | المموج أنبوب | البعد: | ASTM ، AISI ، ASME ، JIS ، DIN ، EN ، GB ، BS ، SUS |
|---|---|---|---|
| المعيار: | أيه إس إم إيه 213 / أيه إس إم إيه SA213 | مواد الأنابيب: | SS304 ، SS304L ، SS310S ، SS316L ، إلخ. |
| الطول: | واحد عشوائي ، مزدوج عشوائي وقطع الطول | الشكل: | أنبوب مستقيم ، أنبوب الملف ، u ينحني |
| التطبيق: | أنظمة التدفئة والتهوية وتكييف الهواء ومحطات الطاقة ومحطات المعالجة الكيميائية | ||
| إبراز: | محول الحرارة U ثني الأنابيب,304L أنبوب منحني على شكل حرف U,أنبوب ASTM A213 U Bend,304L U Bend Tube,ASTM A213 U Bend Tube |
||

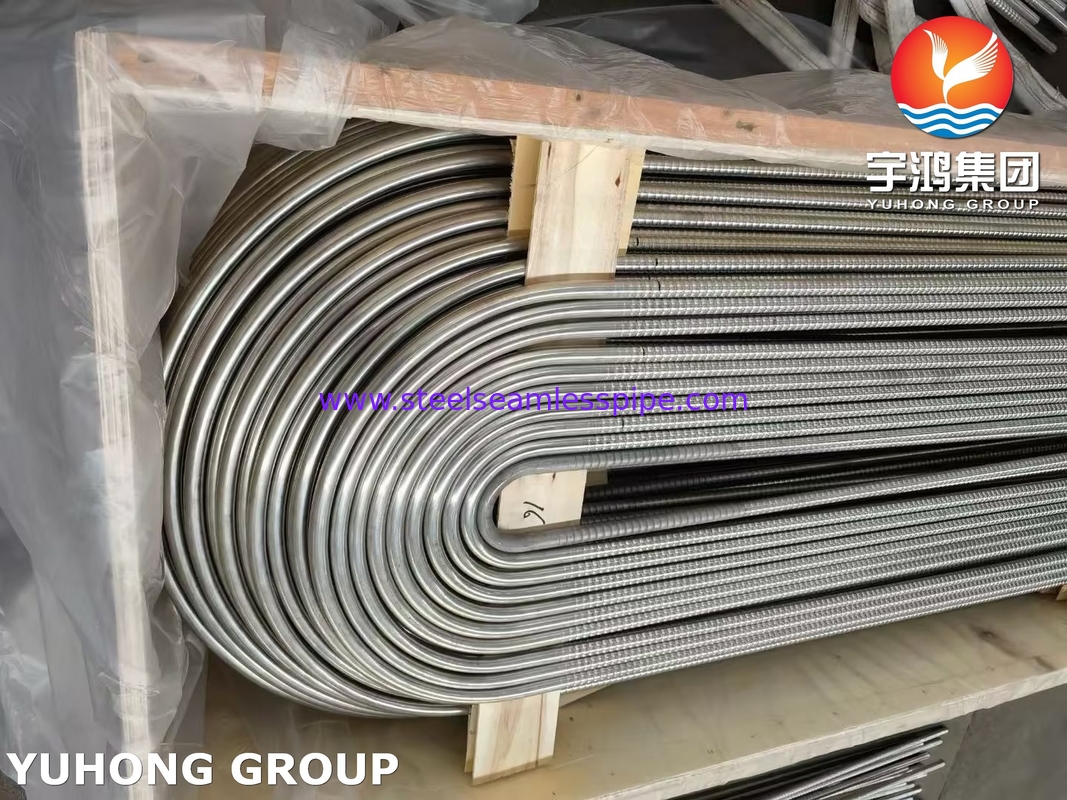

ASTM A312 TP304 / 304L الأنبوب المموج من الفولاذ المقاوم للصدأ أنبوب U Bend Spiral لنقل الحرارة
الأنبوبات المموجة من الفولاذ المقاوم للصدأ تلعب دورًا حاسمًا في الحلول الهندسية الحديثة ، حيث تجمع بين المرونة والمتانة والكفاءة.فهي جزء لا يتجزأ من التطبيقات المختلفة عبر العديد من الصناعات، من السيارات و HVAC إلى الأدوية ومعالجة الأغذية.
البنية المموجة يمكن أن تعزز مساحة سطح نقل الحرارة، وتحسين الأداء الحراري في التطبيقات مثل مبادلات الحرارة. هذا التصميم يسمح للسوائل لتدفق بكفاءة أكبر،تحسين التبادل الحراري.
الاعتبارات التصميمية للأنابيب المموجة U Bend:
نصف قطر الانحناء: اعتمادًا على التطبيق المحدد ، يمكن تخصيص نصف قطر الانحناء U. يمكن أن يقلل نصف قطر أكبر من الاضطرابات وانخفاض الضغط في تدفق السائل ،في حين أن الانحناء أكثر تشددا يمكن أن يوفر المساحة ولكن قد يقدم مقاومة إضافية.
الاتصالات النهائية: يمكن تجهيز أنابيب U-bend بأشكال مختلفة من الأجهزة والاتصالات النهائية المزدوجة أو المزدوجة أو المصفوفة التي تسمح بالقدرة على التكيف في أنظمة مختلفة.
عند تصميم الأنظمة مع أنابيب U-bend، يجب على المهندسين النظر في آثار التوسع الحراري. الفولاذ المقاوم للصدأ يتوسع عند التسخين،ومرونة تصميم U-الاندفاع يساعد على استيعاب هذا التوسع دون إجهاد أو تلف.
الأنابيب المموجة من الفولاذ المقاوم للصدأ من الصفات المكافئة
| الدرجة | الـ UNS NO | DIN/WORKSTOFF |
|---|---|---|
| أنابيب مستديرة من الفولاذ المقاوم للصدأ 304 | S30400 | 1.4301 |
| أنابيب الموجة من الفولاذ المقاوم للصدأ 304H | S30409 | |
| أنبوب متجول من الفولاذ المقاوم للصدأ 304L | S30403 | 1.4306 |
| أنابيب المموجة من الفولاذ المقاوم للصدأ 310S | S31008 | 1.4845 |
| أنبوب متجول من الفولاذ المقاوم للصدأ 316S | S31600 | 1.4436 |
| أنبوب متجول من الفولاذ المقاوم للصدأ 316H | S31609 | |
| أنابيب مستديرة من الفولاذ المقاوم للصدأ 316 TI | S31635 | 1.4571 |
| الأنبوب المموج من الفولاذ المقاوم للصدأ 316L (2.5 MIN MOLY) | S31603 | 1.4435 |
| الأنابيب المموجة من الفولاذ المقاوم للصدأ 316L | S31603 | 1.4404 |
| أنبوب متجول من الفولاذ المقاوم للصدأ 317L | S31703 | 1.4438 |
| الأنبوب المموج من الفولاذ المقاوم للصدأ 321 | S32100 | 1.4541 |
| الأنابيب المموجة من الفولاذ المقاوم للصدأ 321H | S32109 | |
| الصلب المقاوم للصدأ 347 الأنابيب الموجة | S34700 | 1.4550 |
مواصفات الأنابيب المموجة من الفولاذ المقاوم للصدأ
الأنبوب والصفائح تتكون من نفس الأنبوب والمواد مثل الفولاذ الكربوني ، الفولاذ منخفض السبائك ، الفولاذ المقاوم للصدأ ، النحاس ، النحاس ، سبائك النيكل والكوبر ، الألومنيوم البرونز ، سبائك النيكل ، التيتانيوم الخ...
| نطاق حجم الأنابيب المموجة من الفولاذ المقاوم للصدأ | 6.35 ملم إلى 50.8 ملم OD |
| طول الأنابيب المموجة من الفولاذ المقاوم للصدأ | واحد عشوائي، عشوائي مزدوج وقطع الطول |
| سمك الأنابيب المموجة من الفولاذ المقاوم للصدأ | 0.50 ملم إلى 6.0 ملم |
| أبعاد الأنابيب المموجة من الفولاذ المقاوم للصدأ | ASTM، AISI، ASME، JIS، DIN، EN، GB، BS، SUS |
| معيار الأنابيب المموجة من الفولاذ المقاوم للصدأ | ASTM A / ASME SA213,ASTM A / ASME SA312,ASTM A / ASME SA269 |
| مواد الأنابيب المموجة من الفولاذ المقاوم للصدأ | الـ SS 304 ، SS 304L ، SS 316 ، SS 316L |
| أشكال الأنابيب المموجة من الفولاذ المقاوم للصدأ | أنابيب مستقيمة، أنابيب ملفوفة |
| الصلب المقاوم للصدأ الأنبوب المموج | يمكن توفير أنابيب SS المقطوعة والأنابيب المموجة في طلاء ميكانيكي مع مختلف الحصى مثل في 80 ، 120 ، 240 ، 320 ، 400 ، 600 حصى وطلاء المرآة. |
عملية التصنيع:
التشكيل: يتم تشكيل الأنابيب المموجة ذات الانحناء U باستخدام تقنيات متقدمة ، بما في ذلك ثني القوس ، مما يسمح بالانحناءات الدقيقة دون المساس بسلامة الأنابيب.هذه الطريقة تقلل من خطر الانحناءات وتضمن تدفق داخلي سلس.
تقنيات التموج: يمكن تحقيق التموج من خلال طرق مختلفة ، مثل تشكيل اللف أو الضغط الهيدروليكي ، مما يؤثر على مرونة الأنابيب وأدائها.
فيما يلي بعض الخصائص الرئيسية وتطبيقات الأنابيب المموجة U-bend:
الخصائص:
التطبيقات:
