| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001-2008, PED, BV, DNV, ABS, NK, KR, LR |
| رقم الموديل: | ASTM A182 F55 Duplex Steel Ring Ring |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| تفاصيل التغليف: | كرتون وحالات خشبية |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | حلقة تنزف / حلقة بالتنقيط / حلقة تنفيس | البعد: | ANSI B16.5 ، ANSI B16.47 Series A & B ، رسومات مخصصة |
|---|---|---|---|
| المعيار: | ASTM A182، ASME SA182 | المواد: | F55 / UNS S32760 / 1.4501 |
| الحجم: | 1/2 "إلى 24" | تقييم: | 150 # ، 300 # ، 600 # ، 900 # ، 1500 # ، 2500 # |
| الاتصال: | الخيوط ، المقبس | تصنيع: | مزور |
| التطبيقات: | الصناعة والغاز الطبيعي والنفط والغاز وأنابيب النفط والكيماويات | ||
| إبراز: | الصلب المزدوج ASTM A182 F55,إصلاحات الصلب المزدوج ASME B16.5,UNS S32760 التجهيزات الفولاذية المزدوجة,ASME B16.5 Duplex Steel Fitting,UNS S32760 Duplex Steel Fitting |
||

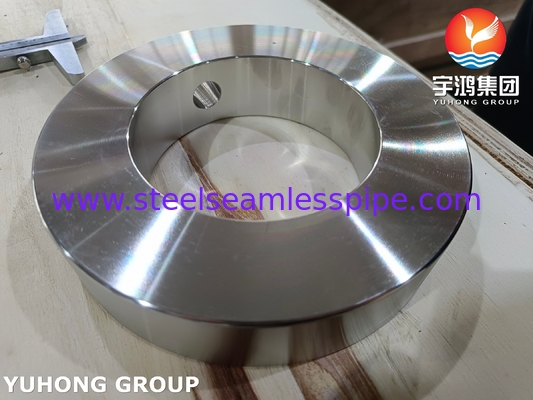

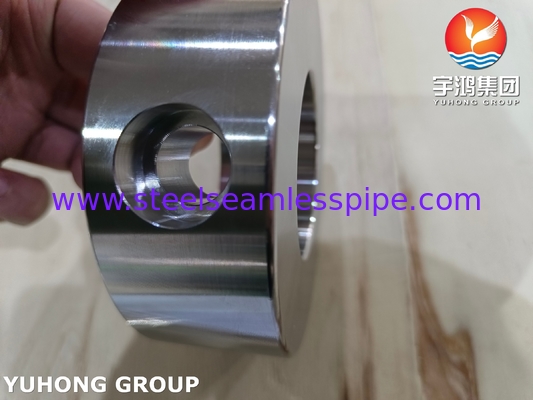

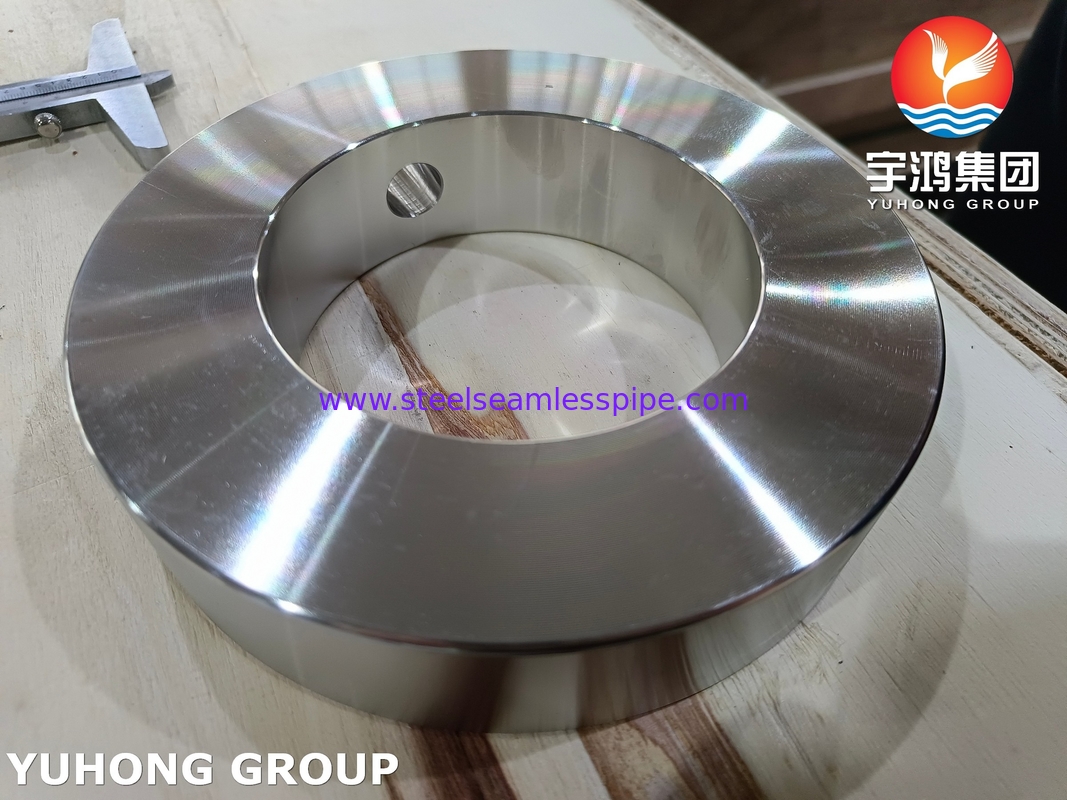

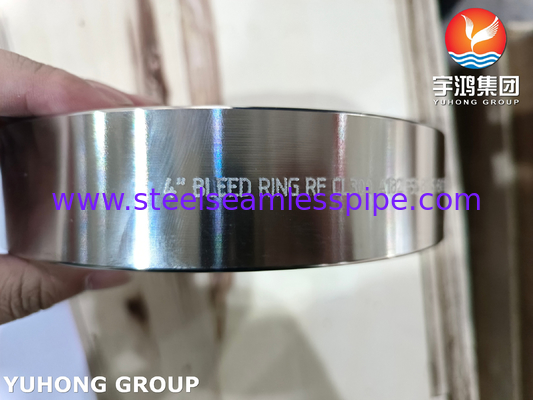

ASTM A182 F55 التركيبات الأنابيب المقلدة S32760 حلقة النزيف الفولاذية المزدوجة / حلقة قطرة / حلقة التهوية
حلقة الدم، المعروفة أيضًا باسم حلقة التقطير أو حلقة التهوية، هي عبارة عن عدادات متخصصة تستخدم في أنظمة الأنابيب، وخاصة في صناعة النفط والغاز.حلقة النزيف هي جهاز دائري مثبت بين اثنين من الاطراف في نظام الأنابيبيمكن أن يكون لها اتصالات متداخلة أو مصفوفة بالمقبس وتصميمها لتتناسب مع دائرة المسامير القياسية. عادة ما يحتوي على منفذ شعاعي أو ملامس واحد أو أكثر.يمكن تركيب هذه الموانئ مع سدادات أو صمامات لتحكم في تدفق السائل أو الغاز.
عادة ما تكون حلقات النزيف مصنوعة من مواد متينة مثل الصلب الكربوني والصلب المقاوم للصدأ والسبائك المختلفة. هذه المواد تضمن قدرتها على تحمل ظروف التشغيل القاسية.
الوظائف الرئيسية:
|
حجم الأنابيب (NPS) |
أ | ب | |||||
|---|---|---|---|---|---|---|---|
| 150 | 300 | 600 | 900 | 1500 | 2500 | ||
| نصف | - | - | - | - | - | - | - |
| 3/4 | - | - | - | - | - | - | - |
| 1 | 2 1/2 | 2 3/4 | 2 3/4 | 3 | 3 | 3 1/4 | 11/8 |
| 1 1/4 | 3 2 7/8 | 3 1/8 | 3 1/8 | 3 3/8 | - | - | واحد ونصف |
| واحد ونصف | 3 1/4 | 3 5/8 | 3 5/8 | 3 3/4 | 3 3/4 | أربعة ونصف | 15/8 |
| 2 | 4 | 4 1/4 | 4 1/4 | خمسة ونصف | خمسة ونصف | 5 5/8 | 2 1/8 |
| 2 1/2 | 4 3/4 | 5 | 5 | 6 3/8 | - | ستة ونصف | 2 1/2 |
| 3 | 5 1/4 | 5 3/4 | 5 3/4 | ستة ونصف | 6 3/4 | 7 5/8 | 3 1/8 |
| ثلاثة ونصف | 6 1/4 | 6 3/8 | 6 1/4 | - | - | - | 3 5/8 |
| 4 | 6 3/4 | 7 | سبعة ونصف | 8 | 8 1/8 | 9 1/8 | 4 1/8 |
| 5 | 7 5/8 | 8 3/8 | 9 3/8 | 9 5/8 | 9 7/8 | 10 7/8 | 5 1/8 |
| 6 | 8 5/8 | 9 3/4 | 10 3/8 | 11 1/4 | 11 | 12 3/8 | 6 1/8 |
| 8 | 10 7/8 | 12 | 12 1/2 | 14 | 13 3/4 | 15 1/8 | 8 |
| 10 | 13 1/4 | 14 1/8 | 15 5/8 | 17 | 17 | 18 5/8 | 10 1/8 |
| 12 | 16 | ستة عشر ونصف | 17 3/4 | 19 1/2 | 20 3/8 | 21 1/2 | 12 |
| 14 | 17 5/8 | 19 | 19 1/4 | 20 3/8 | 22 5/8 | - | 13 1/4 |
| 16 | 15 1/4 | 21 1/8 | 22 | 22 3/8 | 25 1/8 | - | 15 1/4 |
| 18 | 21 1/2 | 23 3/8 | 24 | 25 | 27 5/8 | - | 17 1/4 |
| 20 | 23 3/4 | 25 5/8 | 26 3/4 | 27 3/8 | 29 5/8 | - | 19 1/4 |
| 22 | - | - | - | - | - | - | - |
|
24 |
28 1/8 |
30 3/8 |
31 |
32 7/8 |
35 3/8 |
- |
23 1/4 |
مادة ودرجات حلقات النزيف
| حلقة النزيف من الفولاذ المقاوم للصدأ | أيه إس تي إم إيه 182، أيه 240 إف 304، 304 ل، 304 ه، 316، 316 ل، 316 تي، 310، 310S، 321، 321 ه، 317، 347، 347 ه، 904 ل |
| حلقة النزيف من الفولاذ مزدوجة و فائقة الزدوجة | ASTM / ASME A/SA 182 F 44، F 45، F51، F 53، F 55، F 60، F 61 |
| حلقة النزيف من الفولاذ الكربوني | ASTM / ASME A/SA 105 ASTM / ASME A 350 ، ASTM A 181 LF 2 / A516 Gr.70 A36 ، A694 F42 ، F46 ، F52 ، F60 ، F65 ، F706 |
| حلقة نزيف من الفولاذ الكربوني منخفضة الحرارة | أيه إس تي إم إيه 350، إل إف 2، إل إف 3 |
| حلقة الدم من الفولاذ | ASTM / ASME A/SA 182 و A 387 F1، F5، F9، F11، F12، F22، F91 |
|
سبيكة النحاس حلقة الدم من الصلب |
ASTM SB 61 ، SB62 ، SB151 ، SB152 UNS رقم C 70600 (Cu-Ni 90/10) ، C 71500 (Cu-Ni 70/30) ، UNS رقم C 10100 ، 10200 ، 10300 ، 10800, 12000, 12200 |
|
سبيكة النيكل حلقة الدم |
ASTM SB564, SB160, SB472, SB162 النيكل 200 (رقم N02200 للولايات المتحدة) ، النيكل 201 (رقم N02201 للولايات المتحدة) ، مونيل 400 (رقم N04400 للولايات المتحدة) ، مونيل 500 (رقم N05500 للولايات المتحدة) ، إنكونيل 800 (رقم N08800 للولايات المتحدة) ، إنكونيل 825 (رقم UNS للولايات المتحدة)(ن08825)، إنكونيل 600 (رقم N06600 للولايات المتحدة) ، إنكونيل 625 (رقم N06625 للولايات المتحدة) ، إنكونيل 601 (رقم N06601 للولايات المتحدة) ، هاستيلوى C 276 (رقم N10276 للولايات المتحدة) ، سبيكة 20 (رقم N08020 للولايات المتحدة) |
فوائد استخدام حلقة النزيف
اختبار الاختراق / PT (اختبار غير مدمر)
التطبيقات
