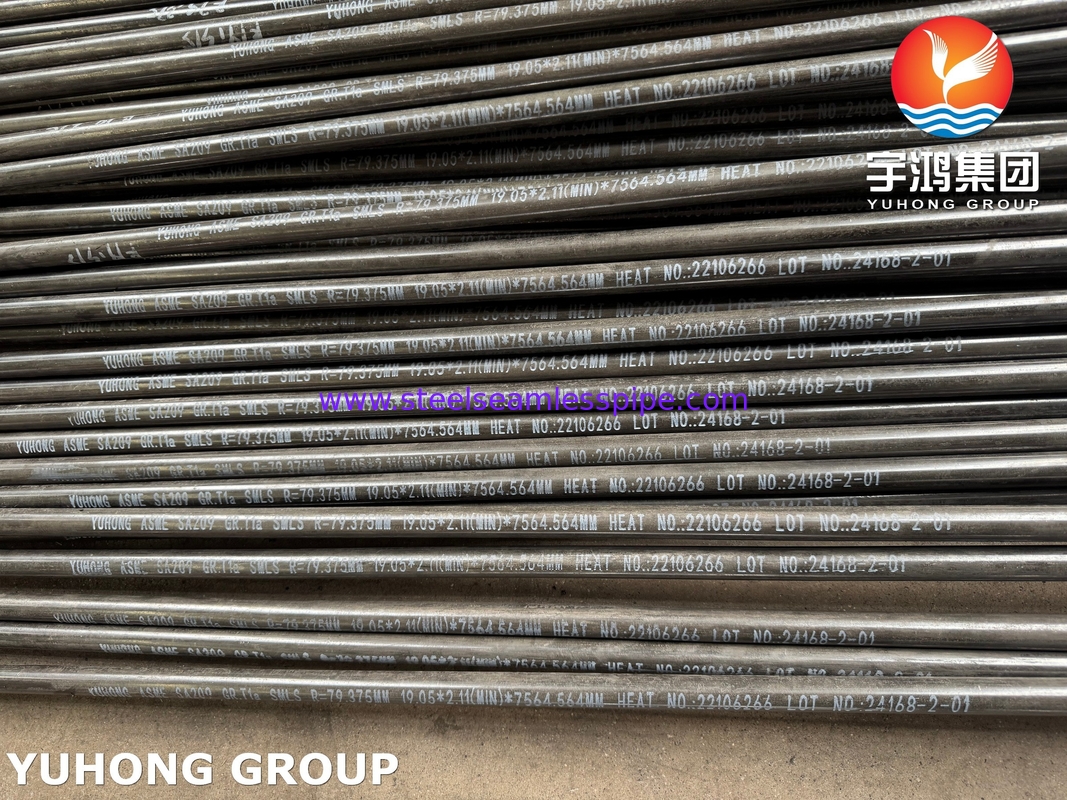

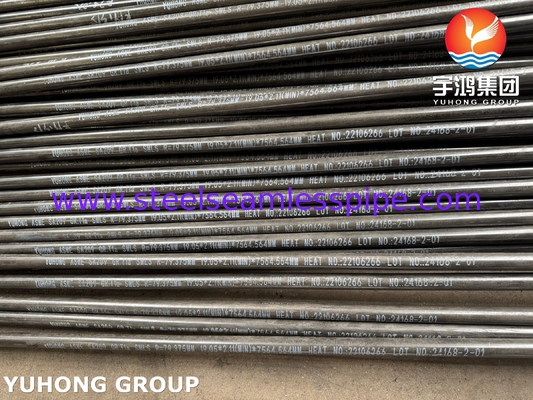

ASME SA209 T1a أنبوب التبادل الحراري للكربون الموليبدينوم U

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG
إصدار الشهادات:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008.
رقم الموديل:	أنابيب الصلب غير الملحومة ASTM A209 T1 ، T1a ، T1b

شروط الدفع والشحن:

الحد الأدنى لكمية:	1000 كلغ
تفاصيل التغليف:	علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي
وقت التسليم:	7 أيام
شروط الدفع:	L/C، T/T

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (277)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (269)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (128)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (27)

أنبوب الإبرة (86)

أنبوب الزعنفة (596)

مبادلة الحرارة (10)

أنبوب مبادل حراري (419)

حزمة أنابيب المبادل الحراري (37)

ورقة أنابيب المبادل الحراري (117)

يربك المبادل الحراري (35)

مكيف الهواء (7)

ضغط الأوعية (2)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (57)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (113)

نيكل سبيكة أنبوب (258)

أنبوب سبائك النيكل (75)

أنبوب سبائك النحاس (210)

أنبوب سبائك الصلب (173)

أنبوب التيتانيوم (9)

أنبوب صلب صلب (153)

أنبوب المرجل (138)

تركيب الصلب (784)

شفة الصلب (574)

آحرون (384)

مفصلة وصف المنتج

اسم المنتج:	أنبوب الانحناء	المعيار:	أيه إس إم إيه 209، أيه إس إم إيه SA209
درجة المواد:	T1 ، T1a ، T1b	التطوير التنظيمي:	1/4 "، 3/8" ، 1/2 "، 5/8" ، 3/4 "، 1" ، 1.1 / 4 "، إلخ.
WT:	25 بي دبليو جي، 22 بي دبليو جي، 20 بي دبليو جي... 10 بي دبليو جي	الطول:	واحد عشوائي ، مزدوج عشوائي وقطع الطول
نهاية:	نهايات عادية / نهايات مشطوفة	نصف قطرها:	يمكن العرف
التطبيق:	غلاية ، مبادل حراري ، مكثف ، تدفئة ، نظام تبريد
إبراز:	محول الحرارة U ثني الأنابيب,أنبوب ASME SA209 U Bend,أنبوب كربون-موليبدينوم بدون خيوط , ASME SA209 U Bend Tube , Seamless Carbon-Molybdenum U Bend Tube

ASTM A209 / ASME SA209 T1A أنبوب مبادل الحرارة من الفولاذ ذو السبائك المنخفض

أيه إس إم إي SA209 T1Aهي مواصفات الموادأنابيب من الفولاذ الكربونيتستخدم بشكل رئيسي فيالغلايةوسوبر هيترهذه السبائك توفر قوة جيدة في درجات حرارة مرتفعة ومقاومة معتدلة للاكسدة والزحف ، مما يجعلها مناسبة لبيئات درجات الحرارة العالية والضغط العالي.مع ذلك، لتآكل أكثر عدوانية وارتفاع درجة الحرارة ، والسبائك الأخرى مثلT22, T91أوالـ (ينكونيل)قد تستخدم.

مزايا أنابيب الفولاذ ذات السبائك المنخفضة الصلب ASME SA209 T1A

فعالة من حيث التكلفة: بالمقارنة مع الفولاذ ذات السبائك العالية ، أنابيب SA209 T1A أكثر فعالية من حيث التكلفة مع توفير أداء جيد لتطبيقات درجات الحرارة العالية والضغط العالي.
التنوع: يتم استخدامها على نطاق واسع في مجموعة من الصناعات والتطبيقات، وذلك بفضل توازن أدائها وتكاليفها.
الموثوقية: كجزء من معايير ASME ، تم تصميم هذه الأنابيب لتلبية معايير السلامة والموثوقية العالية ، مما يضمن الأداء طويل الأجل في الأنظمة الحرجة.

التسمية المكافئة

DIN	ASTM
DIN 17175 الدرجة 16Mo5	تصنيف ASME SA 209 T1a

ASTM A209/ ASME SA209 T1، T1a، T1b أنابيب بلا خيوط من الفولاذ السبائك التركيب الكيميائي

الدرجة	ج	م	(ب)	S	نعم	(مو)
T1	0.10-0.20	0.30-0.80	≤0.025	≤0.025	0.10-0.50	0.44-0.65
T1a	0.15-0.25	0.30-0.80	≤0.025	≤0.025	0.10-0.50	0.44-0.65
T1b	0.14 على الأكثر	0.30-0.80	≤0.025	≤0.025	0.10-0.50	0.44-0.65

متطلبات السحب والصلابة

الخصائص الميكانيكية
الدرجة	الجهد	العائد	الطول	صلابة
الدرجة	القوة (Mpa)	القوة (Mpa)	(%)	(إتش آر بي)
T1	≥380	≥205	≥30	≤80
T1a	≥365	≥195	≥30	≤ 81
T1b	≥415	≥ 220	≥30	≤ 77

اختبار التسطيح

يجب إجراء اختبار التسطيح حسب المواصفات A999/A999M على عينة من نهاية واحدة أو من كلا طرفي كل أنبوب. ويمكن استخدام أطراف المحاصيل. إذا تم تحديد هذا الشرط الإضافي،يجب أيضًا تحديد عدد الاختبارات لكل أنبوب.يجب إجراء اختبار تسطيع واحد على عينات من كل نهاية من أنبوب واحد جاهز، وليس تلك المستخدمة في اختبار الشعلة، من كل مجموعة.

اختبار الإشعال

يجب إجراء اختبار إشعال واحد على عينات من كل نهاية من أنبوب واحد جاهز، وليس تلك المستخدمة في اختبار التسطيح، من كل مجموعة.

الاختبار الكهربائي الهيدروستاتيكي أو غير المدمر

يجب أن يخضع كل أنبوب لاختبار كهربائي غير مدمر أو اختبار هيدروستاتيكي. يجب أن يكون نوع الاختبار الذي سيتم استخدامه حسب اختيار الشركة المصنعة.ما لم يتم تحديد خلاف ذلك في طلب الشراء.

اختبار الانحناء

بالنسبة للأنابيب التي يزيد قطرها عن NPS 25 والتي يبلغ نسبة قطرها إلى سمك الجدار 7.0 أو أقل ، يجب أن تخضع لاختبار الانحناء بدلاً من اختبار التسطيح.يمكن أن يتم إجراء اختبار الانحناء بدلاً من اختبار التسطيح على الأنابيب الأخرى التي يساوي قطرها NPS 10 أو يزيد عنه ، شريطة موافقة المشتري.

الصفوف البديلة للأنابيب اللاصقة من الصلب اللاصق ASME SA209 T1A

الصف الحديدي	الأنابيب	أنبوب	المعدات	لوحة	صناعات النحاس
1/2 م.م	A335 P1	A213 T1	A234 WP1		A182 F1
5Cr-1/2Mo	A335 P5	A213 T5	A234 WP5	A387 الدرجة 5	A182 F5
9Cr-1Mo	A335 P9	A213 T9	A234 WP9	A387 الدرجة 9	A182 F9
1 1/4 Cr-1/2Mo	A335 P11	A213 T11	A234 WP11	A387 الدرجة 11	A182 F11
2 1/4Cr-1Mo	A335 P22	A213 T22	A234 WP22	A387 الدرجة 22	A182 F22
9Cr-1Mo-V-Nb	A335 P91	A213 T91	A234 WP91	A387 الدرجة 91	A182 F91

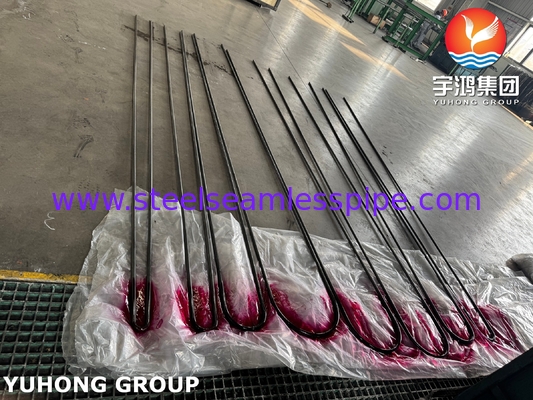

PT / اختبار اختراق منطقة U Bend

ASME SA209 T1a أنبوب التبادل الحراري للكربون الموليبدينوم U 0

التطبيقات:

حزم أنابيب المبادل الحراري: أنابيب الـ U-bend غالباً ما توجد فيمبادلات الحرارة ذات القشرة والأنابيب، حيث يتم ثنيها لتشكيل جزء من حزمة الأنابيب. يتم استخدام هذه المبادلات الحرارية في العمليات الصناعية مثلتكرير النفط,توليد الطاقة، والمعالجة الكيميائية.
مولدات البخار: فيأنظمة الغلاية، تستخدم أنابيب U-bend في أقسام السوبر هيتر وإعادة التدفئة حيث يتم تسخين البخار إلى درجات حرارة أعلى.
أجهزة التسخين: أنابيب الـ U-bend تستخدم عادة فيسخانأنظمة في مصافي البتروكيماويات.
