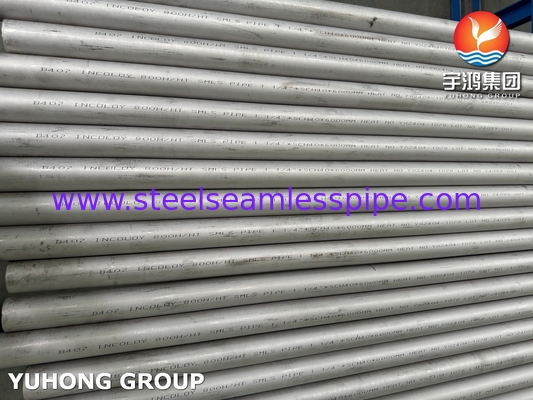

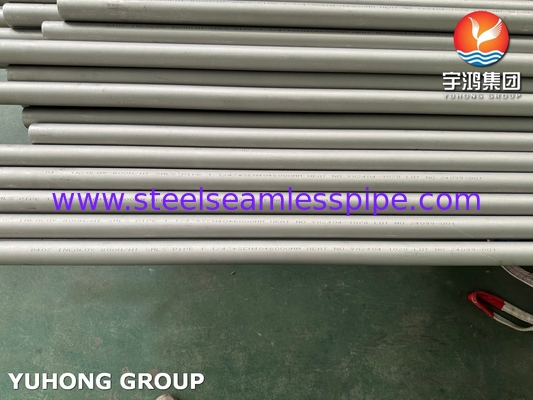

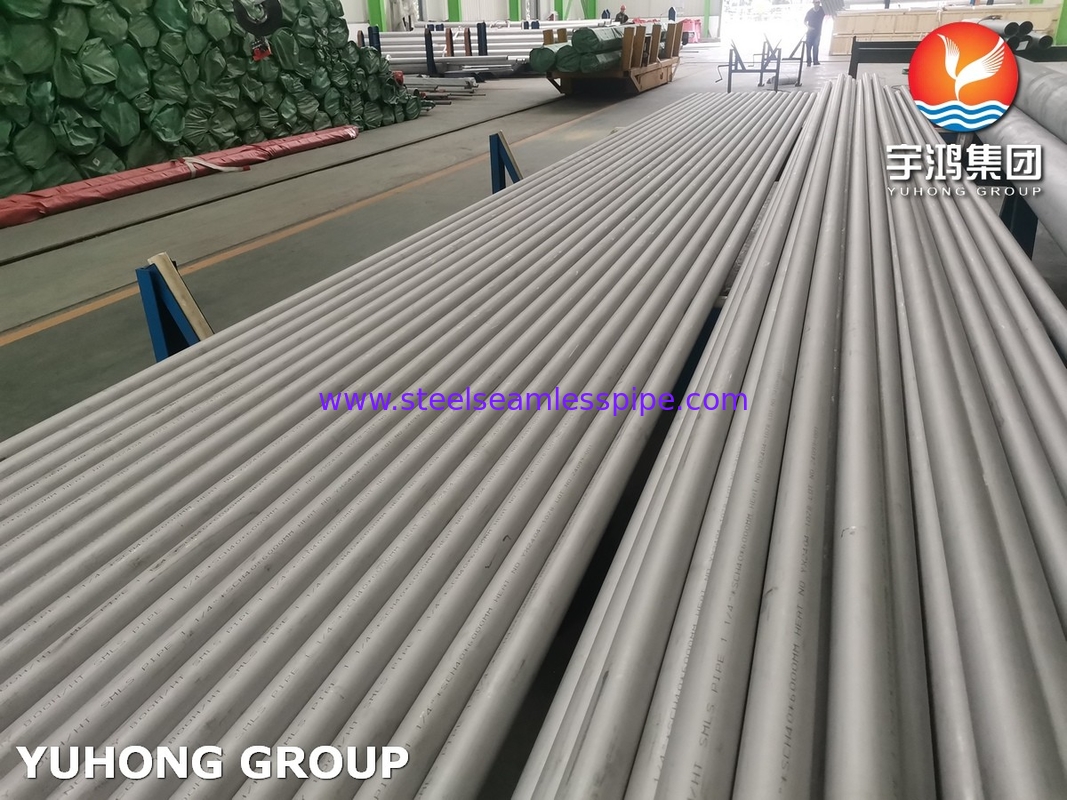

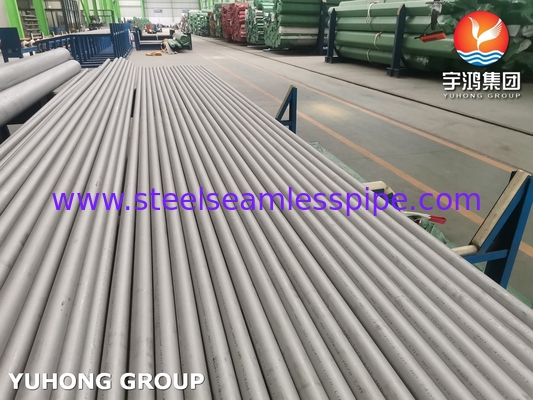

أنبوب غير منسوج من سبيكة النيكل-الحديد-الكروم ASTM B407 N08811

أنبوب غير منسوج من سبيكة النيكل-الحديد-الكروم ASTM B407 N08811

ASTM B407 هو مواصفات الأنابيب الخالية من الخياطة من سبيكة النيكل والحديد والكروم. يشير السبيكة المحددة المذكورة ، N08811 ، إلى Incoloy 800H ، وهي سبيكة مقاومة للحرارة.

هذا السبائك يُقدّر لمزيج خصائصه الميكانيكية ومقاومته للتآكل،مما يجعلها مناسبة للتطبيقات الصناعية المطالبة حيث تتحدى درجة الحرارة والظروف البيئية المواد الأخرى.

التركيب الكيميائي للقاعدة UNS N08811


الخصائص الميكانيكية للاتفاقية الدولية للصناعات


أنبوب غير منسوج من سبيكة النيكل-الحديد-الكروم ASTM B407 N08811

1مبادلات الحرارة

2المعالجة الكيميائية

3توليد الطاقة

4صناعة النفط والغاز

5صناعة الطيران والفضاء

الاختبارات

التحليل الكيميائي
الخصائص الميكانيكية
حجم الحبوب: يجب أن تتوافق العينة العرضية التي تمثل سمك الحائط الكامل للسبائك المحلاة UNS N08811 مع متوسط حجم الحبوب من ASTM رقم 5 أو أكثر قسوة.
اختبار القسوة: عندما يتم تحديد النهايات المشمسة للأنابيب في حالة تخفيف الضغط (انظر الجدول 3) ، يجب ألا تتجاوز صلابة النهايات بعد التشميس القيم المحددة في الجدول 3.

اختبار الشعلة يجب إجراء اختبار الشعلة على نهاية واحدة من 1٪ من عدد أطوال الأنابيب المنتهية من كل مجموعة.
يتكون اختبار الشعلة من شعلة عينة اختبار باستخدام أداة توسيع بزاوية 60 درجة حتى يتم زيادة القطر الخارجي المحدد بنسبة 30 ٪.يجب أن لا تظهر العينة المشتعلة شقوق من خلال الجدار.

الاختبار الكهربائي الهيدروستاتيكي أو غير المدمر ‬يجب أن يخضع كل أنبوب إما للاختبار الهيدروستاتيكي أو الاختبار الكهربائي غير المدمر.يجب أن يكون نوع الاختبار الذي سيتم استخدامه حسب اختيار المصنع، ما لم يتم تحديد خلاف ذلك في طلب الشراء.

الاختبار الهيدروستاتيكي:
كل أنبوب مع قطر خارجية 1 ⁄ 8 بوصة (3.2 ملم) وأكبر وأنابيب مع سمك الجدار 0.015 بوصة (0.38 ملم) أو أكثر يجب أن تختبر من قبل الشركة المصنعة إلى ضغط هيدروستاتيكي داخلي 1000 psi (6.9 MPa) بشرط أن لا يتجاوز إجهاد الألياف المحسوب وفقًا للمعادلة التالية الإجهاد المسموح به للألياف ، S ، المشار إليه أدناه. لا يجب أن يظهر على الأنبوب أي دليل على التسرب.
